[经验分享] Geoserver基本使用、WMS服务发布与OpenLayers测试

[复制链接]
haixin3036

尚未签到
发表于 2017-3-1 06:04:29 | 显示全部楼层 |阅读模式
　　1.Geoserver与OpenLayers的下载

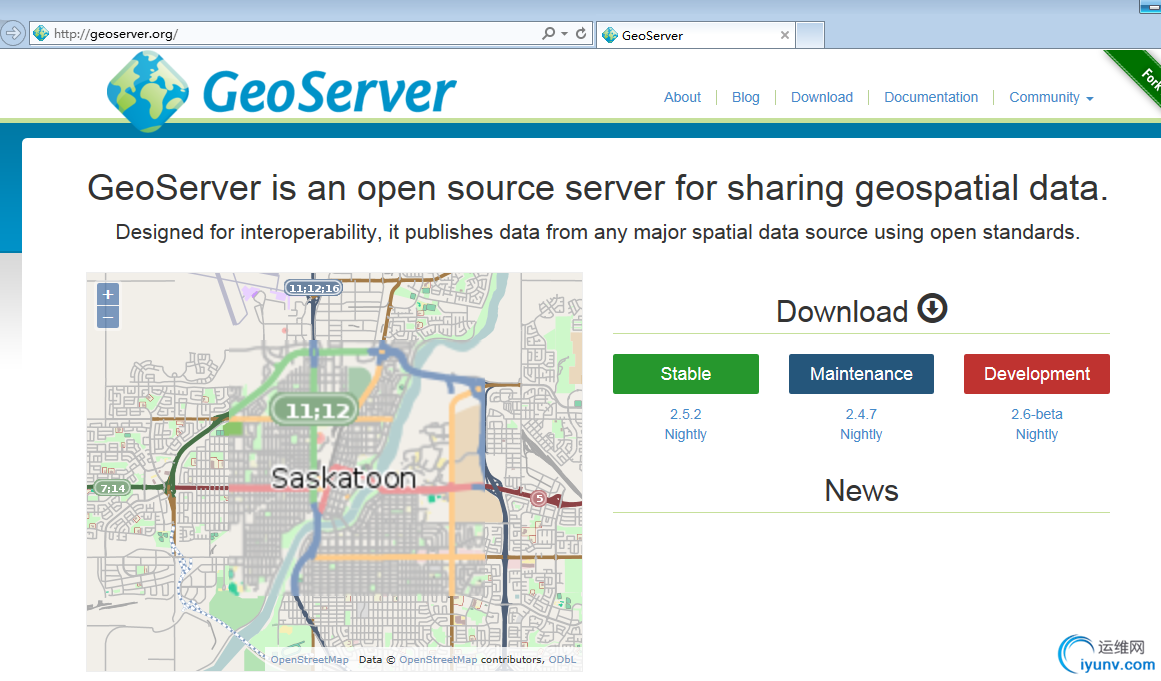

　　Geoserver：http://geoserver.org/

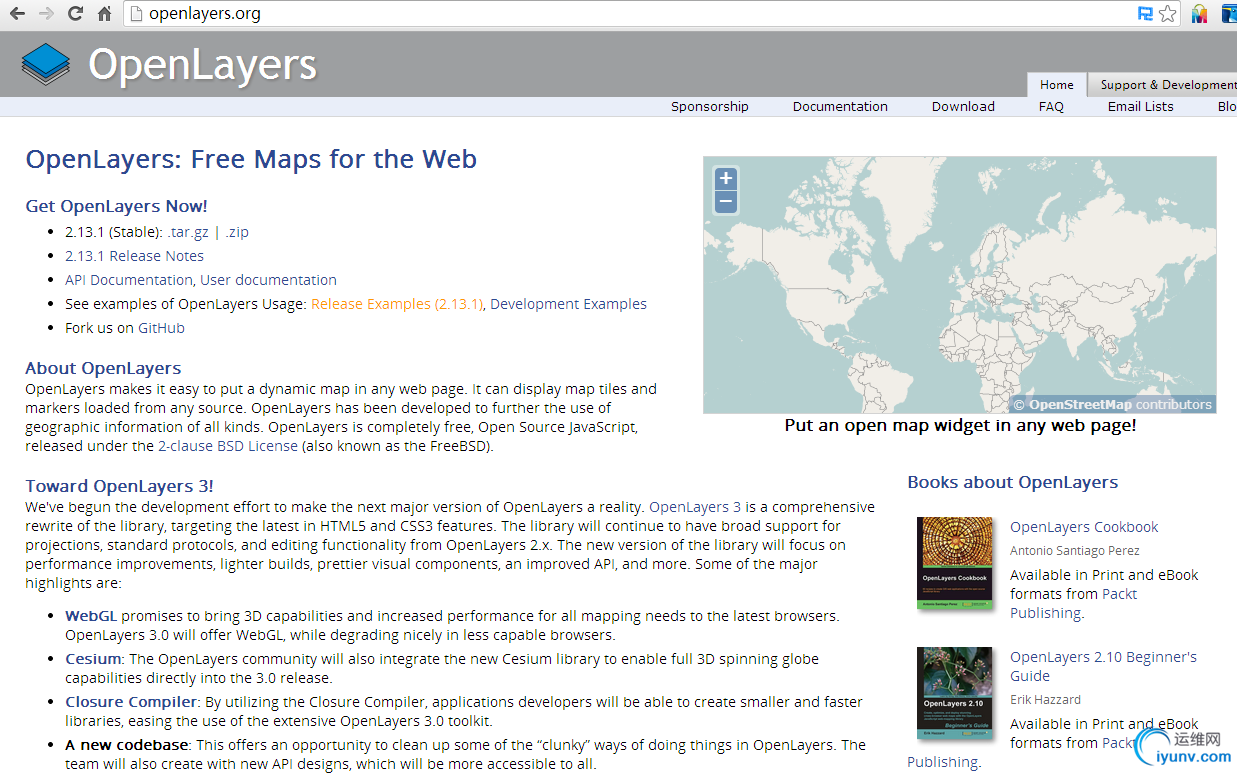

　　OpenLayers：http://openlayers.org/

　　2.安装部署Geoserver
　　环境：jdk 1.7,geoserver-2.5
　　配置：修改geoserver-2.5/ect/jetty.xml 的端口为8089，避免端口冲突。



<Call name="addConnector">
<Arg>
<New class="org.mortbay.jetty.nio.SelectChannelConnector">
<Set name="port"><SystemProperty name="jetty.port" default="8089"/></Set>
<Set name="maxIdleTime">30000</Set>
<Set name="Acceptors">2</Set>
<Set name="confidentialPort">8443</Set>
</New>
</Arg>
</Call>
　　3.启动、停止Geoserver服务器，准备地图数据
　　启动：在geoserver-2.5/bin下启动startup.bat
　　停止：在geoserver-2.5/bin下启动shutdown.bat
　　数据：可以说数据文件也可以是数据库数据，数据库支持PostGIS、Oralce、Mysql等数据库，这里我们准备的是*.shp数据。
　　注：将shp格式数据放在geoserver-2.5/data_dir/data下。

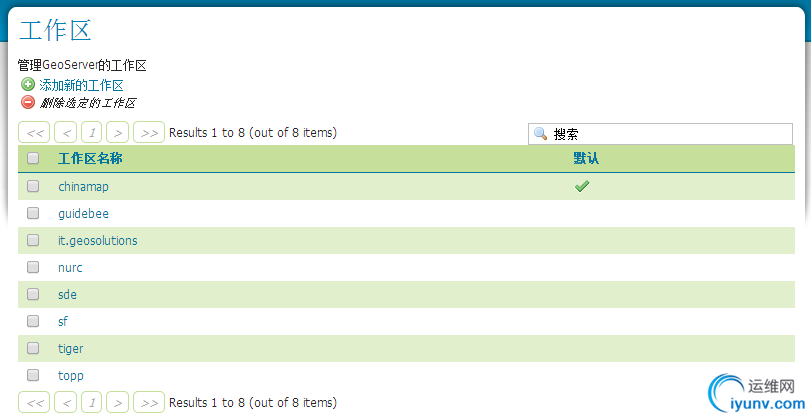

　　4.创建工作区
　　启动服务器后，使用用户:  admin ,密码：geoserver登录系统创建工作区。

　　此处以chinamap为例。
　　5.添加数据存储并发布层
　　这里的数据存储名称代表一个分层layer，在同一个工作区不允许重复分层名称存在。

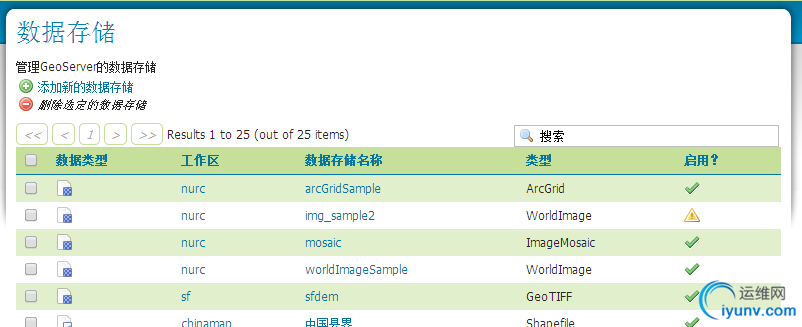

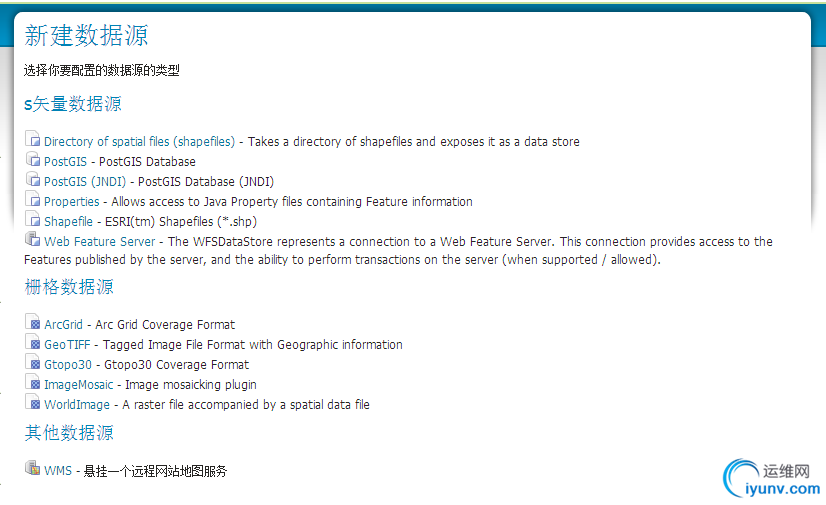

　　添加数据存储并选择数据类型

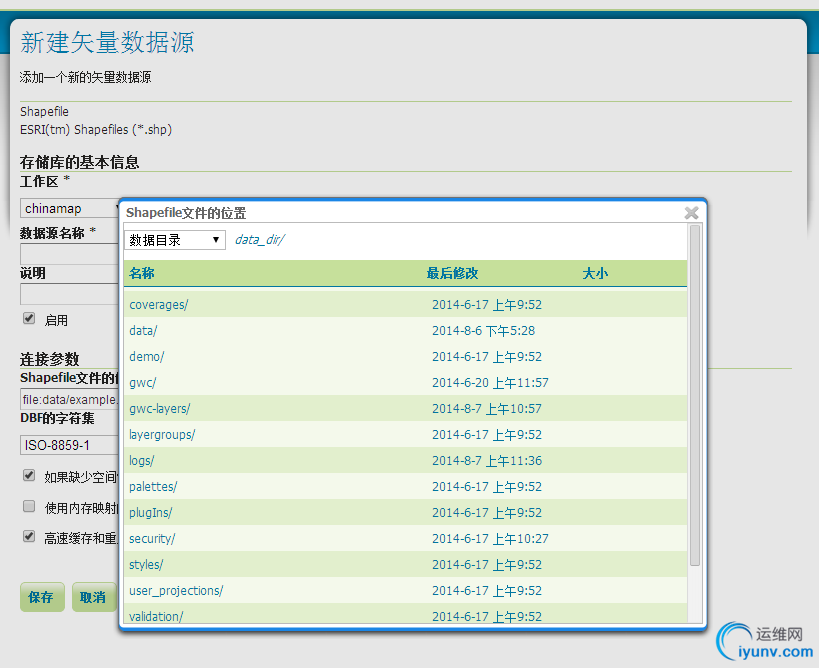

　　选择对应类型的数据，这里我们选择shp类型的。

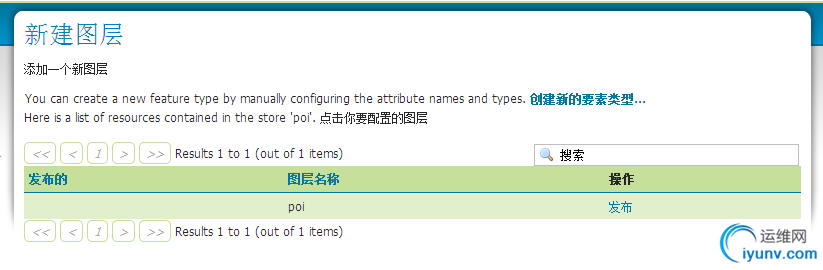

　　若上面“数据源名称”填写的是poi,那么得到的新建图层就是poi.

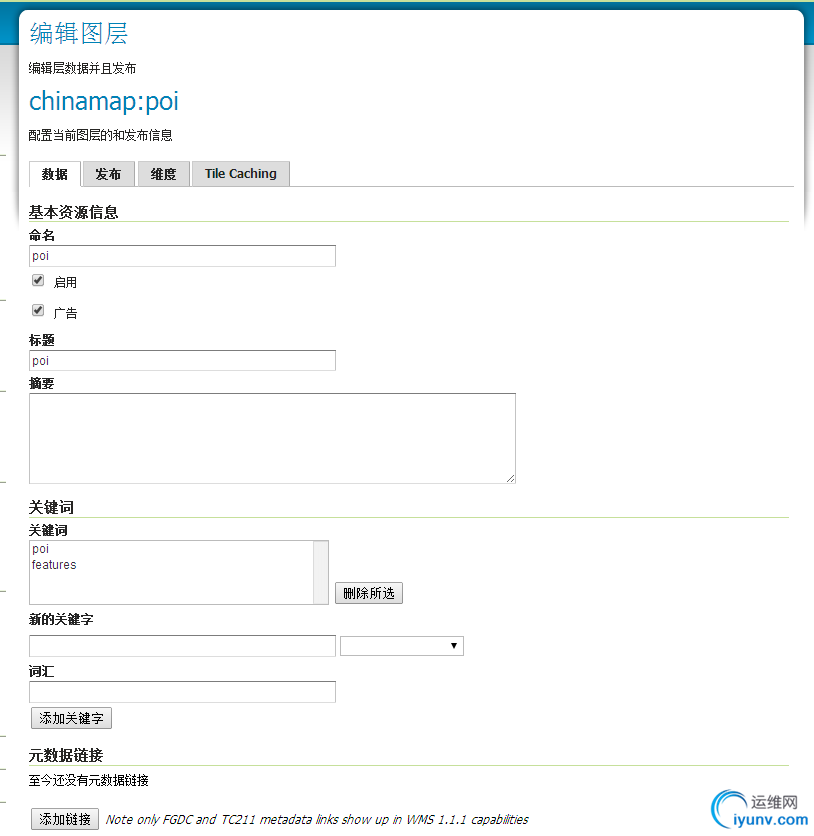

　　点击“发布”此图层，设置发布参数：

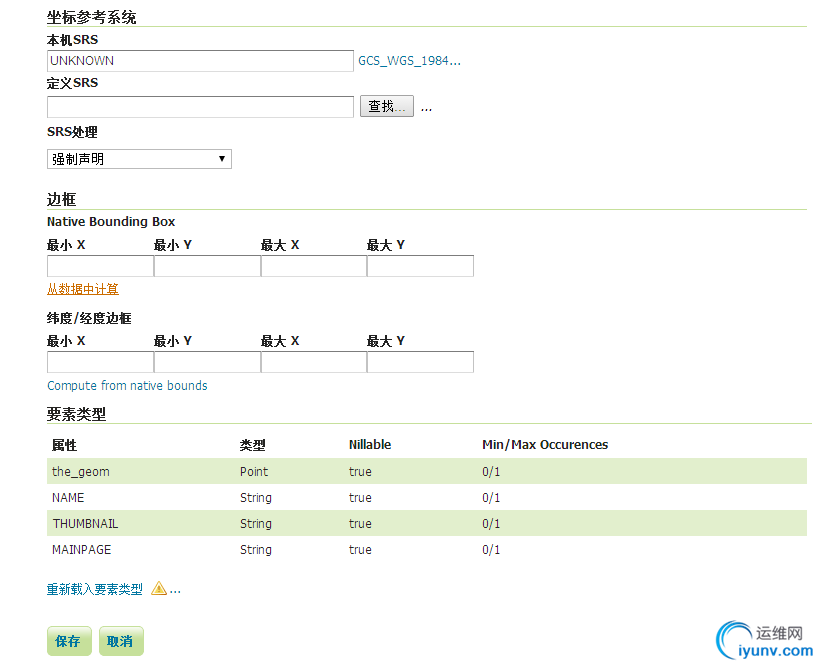

　　定义SRS选择数据的EPSG投影类型，这里因为数据的关系我选的是EPSG:4600，点击保存"数据存储"层（layer）发布成功。

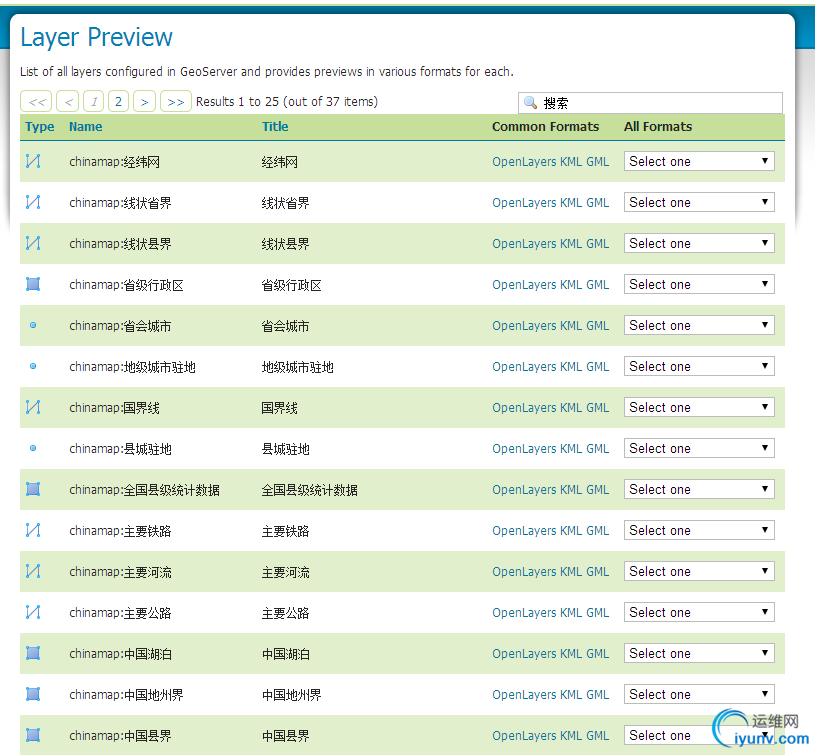

　　6.Layer Preview地图层预览
　　最终加入的数据层可以在此处看到，这里都是添加后的数据层。

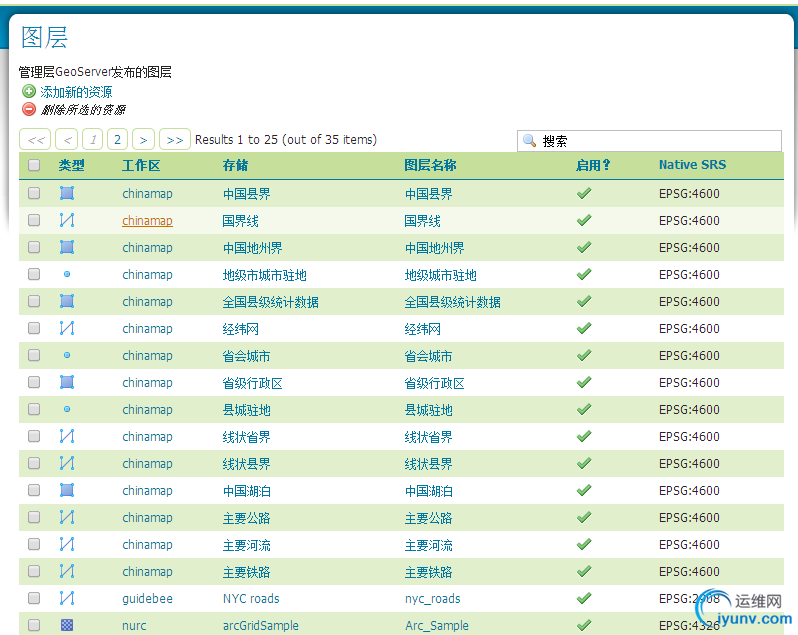

　　图层（Layers）中也可以看到刚才添加的层.

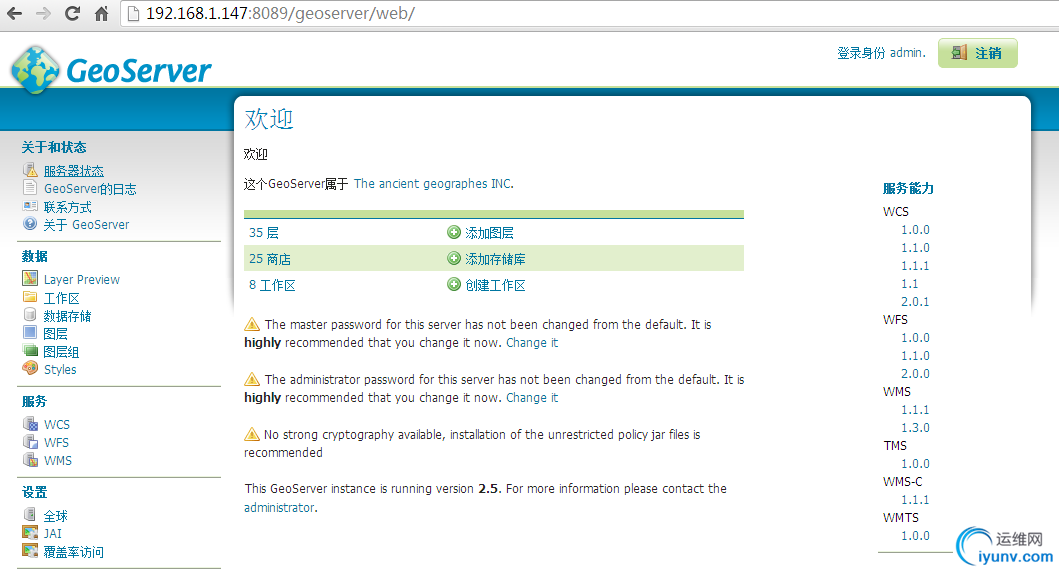

　　另外在系统欢迎界面还可以看到所有的层、商店、工作区的统计视图，点击即可查看详情.

　　7.发布geoserverWMS服务

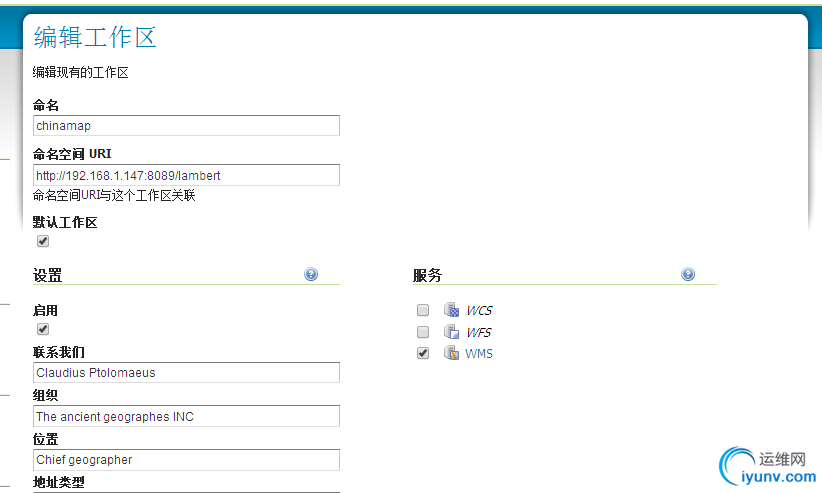

　　修改chinamap工作区的参数，勾选WMS服务，修改后点击保存.

　　注：这里有个“代理服务器URL"，建议先保持为空，不要填写任何内容。

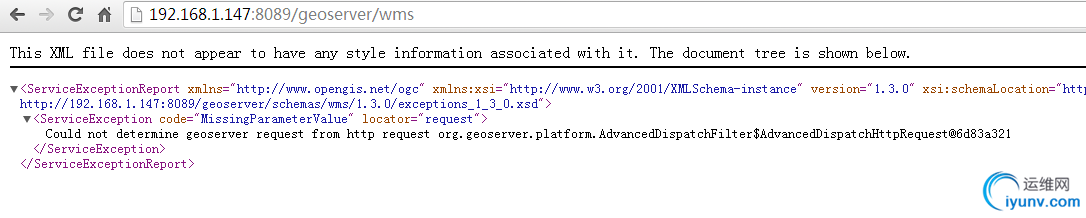

　　验证WMS是否发布成功，在浏览器中输入地址：http://192.168.1.147:8089/geoserver/wms，看到如下图所示内容表示发布成功。

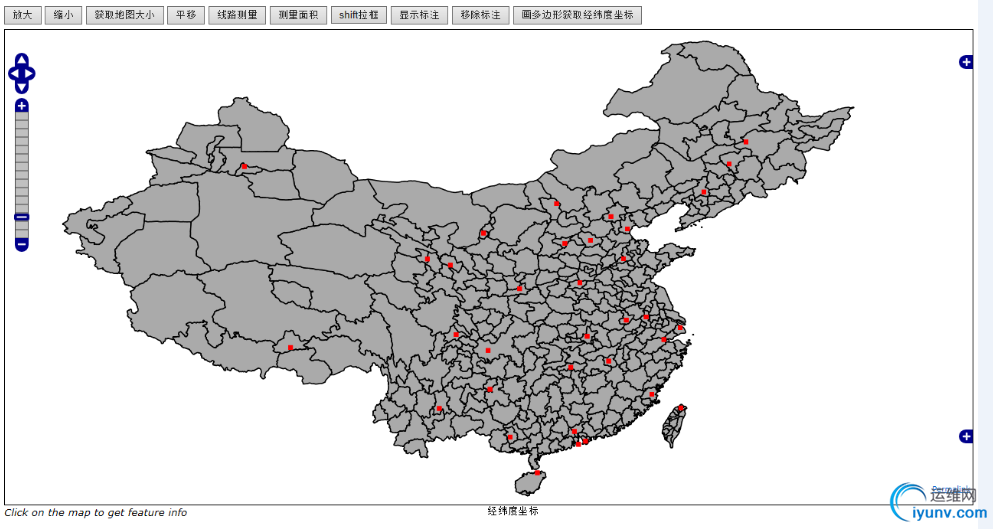

　　8.Openlayers编写客户端访问WMS服务

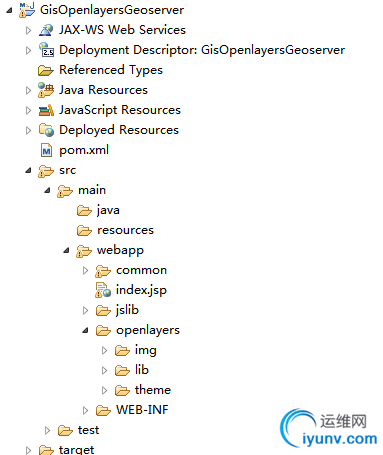

　　创建一个web项目GisOpenlayersGeoserver，OpenLayers的包添加的时候很多注意不要加入不必要的包。

　　创建JSP页面测试地图，index.jsp文件内容如下：


DSC00015.gif DSC00016.gif


<%@ page language="java" contentType="text/html; charset=UTF-8"
pageEncoding="UTF-8"%>
<%@ include file="/common/taglibs.jsp"%>
<!DOCTYPE HTML PUBLIC "-//W3C//DTD XHTML 1.0 Strict//EN" "DTD/xhtml1-strict.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<title>OpenLayers map preview</title>
<!-- Import OL CSS, auto import does not work with our minified OL.js build -->
<link rel="stylesheet" type="text/css" href="${ctx}/openlayers/theme/default/style.css"/>
<link rel="stylesheet" href="${ctx}/openlayers/theme/default/google.css" type="text/css"/>
<!-- Basic CSS definitions -->
<style type="text/css">
/* General settings */
body {
font-family: Verdana, Geneva, Arial, Helvetica, sans-serif;
font-size: small;
}
/* Toolbar styles */
#toolbar {
position: relative;
padding-bottom: 0.5em;
}
/* The map and the location bar */
#map {
clear: both;
position: relative;
width: 100%;
height: 620px;
border: 1px solid black;
}
#wrapper {
width: 698px;
}
#location {
float: right;
}
/* Styles used by the default GetFeatureInfo output, added to make IE happy */
table.featureInfo, table.featureInfo td, table.featureInfo th {
border: 1px solid #ddd;
border-collapse: collapse;
margin: 0;
padding: 0;
font-size: 90%;
padding: .2em .1em;
}
table.featureInfo th {
padding: .2em .2em;
text-transform: uppercase;
font-weight: bold;
background: #eee;
}
table.featureInfo td {
background: #fff;
}
table.featureInfo tr.odd td {
background: #eee;
}
table.featureInfo caption {
text-align: left;
font-size: 100%;
font-weight: bold;
text-transform: uppercase;
padding: .2em .2em;
}
</style>
<!-- Import OpenLayers, reduced, wms read only version -->
<script src="${ctx}/openlayers/lib/OpenLayers.js" ></script>
<script src="${ctx}/jslib/jquery-1.10.2.min.js" ></script>
<!--  <script src="http://maps.google.com/maps/api/js?sensor=false"></script>  -->
<script defer="defer" type="text/javascript">
var map, measureControls;
var untiled;
var tiled;
function init(){
format = 'image/png';
var bounds = new OpenLayers.Bounds(  //地图区域范围
74.137, 6.319,
135.086, 53.558
);
var options = {
controls: [],
maxExtent: bounds,
maxResolution: 0.23808203125,
projection: "EPSG:4600",
numZoomLevels: 15,
units: 'degrees'
};
map = new OpenLayers.Map('map', options);
/**********************加载图层 开始*******************************/
/*   tiled = new OpenLayers.Layer.WMS(  //图层组
"基础图层", "http://localhost:8080/geoserver/wms",
{
height: '330',
width: '698',
layers: 'sf',
styles: '',
srs: 'EPSG:4326',
format: format,
tiled: 'true',
tilesOrigin : map.maxExtent.left + ',' + map.maxExtent.bottom
},
{
buffer: 0,
displayOutsideMaxExtent: true
}
);*/
var streams = new OpenLayers.Layer.WMS(    //图层组
"中国地州界", "http://192.168.1.147:8089/geoserver/wms",
{
height: '330',
width: '698',
layers: 'chinamap:中国地州界',
styles: '',
srs: 'EPSG:4600',
format: format,
tiled: 'true',
tilesOrigin : map.maxExtent.left + ',' + map.maxExtent.bottom
},
{
buffer: 0,
displayOutsideMaxExtent: true
}
);
untiled = new OpenLayers.Layer.WMS(  //单独图层
"省会城市", "http://192.168.1.147:8089/geoserver/wms",
{
height: '330',
width: '698',
layers: 'chinamap:省会城市',
styles: '',
srs: 'EPSG:4600',
transparent: "true",
format: format
},
{singleTile: true, ratio: 1}
);
//  untiled.setVisibility(false); //设置为不显示
//var gmap = new OpenLayers.Layer.Google("Google Streets", {visibility: false});
/* var dm_wms = new OpenLayers.Layer.WMS( "点图层",
"http://127.0.0.1:8080/geoserver/wms",
{layers: "sf:bugsites,sf:archsites",
transparent: "true", format: "image/png"});*/
map.addLayers([streams,untiled]);
/********************END 加载图层*********************************/
/************************加载一般的基础控件********************************/
map.addControl(new OpenLayers.Control.PanZoomBar({  //添加平移缩放工具条
                    position: new OpenLayers.Pixel(2, 15)
}));
map.addControl(new OpenLayers.Control.Navigation());  //双击放大,平移
                map.addControl(new OpenLayers.Control.Scale($('scale')));  //获取地图比例尺
                map.addControl(new OpenLayers.Control.MousePosition({element: $('location')}));  //获取鼠标的经纬度
                map.setCenter(new OpenLayers.LonLat(100.254, 35.25), 1);  //添加平移缩放工具条
                map.addControl(new OpenLayers.Control.OverviewMap());  //添加鹰眼图
                map.addControl(new OpenLayers.Control.LayerSwitcher({'ascending':false}));  //图层切换工具
                map.addControl(new OpenLayers.Control.Permalink('xxxx'));  //添加永久链接
//map.addControl(new OpenLayers.Control.MouseToolbar());
//map.zoomToMaxExtent();
var zb=new OpenLayers.Control.ZoomBox({out:true});
var panel = new OpenLayers.Control.Panel({defaultControl: zb});
map.addControl(panel);
/************END************加载一般的基础控件********************************/
/***********************鼠标点击，获取图层数据*******************************/
map.events.register('click', map, function (e) {
document.getElementById('nodelist').innerHTML = "Loading... please wait...";
var params = {
REQUEST: "GetFeatureInfo",
EXCEPTIONS: "application/vnd.ogc.se_xml",
BBOX: map.getExtent().toBBOX(),
X: e.xy.x,
Y: e.xy.y,
INFO_FORMAT: 'text/html',
QUERY_LAYERS: map.layers[0].params.LAYERS,
FEATURE_COUNT: 50,
Layers: 'ok',
Styles: '',
Srs: 'EPSG:4600',
WIDTH: map.size.w,
HEIGHT: map.size.h,
format: format};
OpenLayers.loadURL("http://192.168.1.147:8089/geoserver/wms", params, this, setHTML, setHTML);
OpenLayers.Event.stop(e);
});
/**************END*********鼠标点击，获取图层数据*******************************/
/**********************************点、线、面测量开始**********************************************/
var sketchSymbolizers = {
"Point": {
pointRadius: 4,
graphicName: "square",
fillColor: "white",
fillOpacity: 1,
strokeWidth: 1,
strokeOpacity: 1,
strokeColor: "#333333"
},
"Line": {
strokeWidth: 3,
strokeOpacity: 1,
strokeColor: "#666666",
strokeDashstyle: "dash"
},
"Polygon": {
strokeWidth: 2,
strokeOpacity: 1,
strokeColor: "#666666",
fillColor: "white",
fillOpacity: 0.3
}
};
var style = new OpenLayers.Style();
style.addRules([
new OpenLayers.Rule({symbolizer: sketchSymbolizers})
]);
var styleMap = new OpenLayers.StyleMap({"default": style});
measureControls = {
line: new OpenLayers.Control.Measure(
OpenLayers.Handler.Path, {
persist: true,
handlerOptions: {
layerOptions: {styleMap: styleMap}
}
}
),
polygon: new OpenLayers.Control.Measure(
OpenLayers.Handler.Polygon, {
persist: true,
handlerOptions: {
layerOptions: {styleMap: styleMap}
}
}
)
};
var control;
for(var key in measureControls) {
control = measureControls[key];
control.events.on({
"measure": handleMeasurements,
"measurepartial": handleMeasurements
});
map.addControl(control);
}
/***************************END************点，线、面积测量*****************************************/
//添加点标注的图层
              markers = new OpenLayers.Layer.Markers("markers");
map.addLayer(markers);
markers.setZIndex(200);
map.zoomTo(2);
}
//获取面积的结果赋值
function handleMeasurements(event) {
var geometry = event.geometry;
var units = event.units;
var order = event.order;
var measure = event.measure;
var element = document.getElementById('output');
var out = "";
if(order == 1) {
out += "面积为: " + measure.toFixed(3) + " " + units;
} else {
out += "面积为: " + measure.toFixed(3) + " " + units + "<sup>2</" + "sup>";
}
element.innerHTML = out;
}
function setHTML(response){
document.getElementById('nodelist').innerHTML = response.responseText;
};
//缩小
function zoomOut(){
map.zoomOut();
}
//放大
function zoomIn(){
map.zoomIn();
}
//获取地图数据
function getSize(){
alert(map.getSize()+",高度为="+map.getSize().h);
}
//切换鼠标事件功能
function toggleControl(_value) {
for(key in measureControls) {
var control = measureControls[key];
if(_value == key ) {
control.activate();
} else {
control.deactivate();
}
}
}
/*********************拉宽并获取经纬度坐标系*********************************/
function boxExtend(){
var controlBox = new OpenLayers.Control();
OpenLayers.Util.extend(controlBox, {
draw: function () {
this.box = new OpenLayers.Handler.Box( controlBox,
{"done": this.notice},{ "persist": true},
{keyMask:OpenLayers.Handler.MOD_SHIFT });
this.box.activate();
},
notice: function (bounds) {
var ll = map.getLonLatFromPixel(new OpenLayers.Pixel(bounds.left, bounds.bottom));
var ur = map.getLonLatFromPixel(new OpenLayers.Pixel(bounds.right, bounds.top));
alert(ll.lon.toFixed(4) + ", " +
ll.lat.toFixed(4) + ", " +
ur.lon.toFixed(4) + ", " +
ur.lat.toFixed(4));
}
});
map.addControl(controlBox);
}
var markers,marker;
var markArr=new Array();
function addMarker(){
var url = 'http://www.openlayers.org/dev/img/marker.png';
var sz = new OpenLayers.Size(20, 20);  //尺寸大小
var calculateOffset = function(size) {
return new OpenLayers.Pixel(-(size.w/2), -size.h);
                                 };
var icon = new OpenLayers.Icon(url, sz, null, calculateOffset);
marker = new OpenLayers.Marker(new OpenLayers.LonLat(113.34851,33.22630), icon);
markers.addMarker(marker);
// marker = new OpenLayers.Marker(madrid, icon.clone());
// markers.addMarker(marker);
        }
function removeMarker() {
markers.removeMarker(marker);
}
/*******************多边形获取经纬度坐标系*************************/
function test(){
var getpolygonxy = new OpenLayers.Control();
OpenLayers.Util.extend(getpolygonxy, {
draw: function() {
this.polygon= new OpenLayers.Handler.Polygon(getpolygonxy ,
{ "done": this.notice },{ "persist": true},
{ keyMask: OpenLayers.Handler.MOD_SHIFT });
this.polygon.activate();
},
notice: function(bounds) {
alert(bounds);//坐标信息
                }
});
map.addControl(getpolygonxy);
}
</script>
</head>
<body onload="init()">
<div id="toolbar" style="display:">
<input type="button" value="放大" onclick="zoomIn()"/>
<input type="button" value="缩小" onclick="zoomOut()"/>
<input type="button" value="获取地图大小" onclick="getSize()"/>
<input type="button" value="平移" onclick="toggleControl('none')"/>
<input type="button" value="线路测量" onclick="toggleControl('line')"/>
<input type="button" value="测量面积" onclick="toggleControl('polygon')"/>
<input type="button" value="shift拉框" onclick="boxExtend()"/>
<input type="button" value="显示标注" onclick="addMarker()"/>
<input type="button" value="移除标注" onclick="removeMarker()"/>
<input type="button" value="画多边形获取经纬度坐标" onclick="test()"/>
</div>
<div id="map">
</div>
<div id="wrapper">
<div id="location">经纬度坐标</div>
<div id="scale">
</div>
<div id="output">
</div>
</div>
<div id="xystr"></div>
<div id="nodelist">
<em>Click on the map to get feature info</em>
</div>
</body>
</html>
View Code　　添加项目到Tomcat启动测试，Tomcat端口8090，与geoserver所使用的服务端口不一致。测试效果如下：

　　自此，整个搭建过程完成。

运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-348468-1-1.html 上篇帖子： WebService之JAX-WS、CXF、Spring3.0+ 下篇帖子： Spark安装过程
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
