LVS_DR模式结合keepalived

wedsddsa

背景：lvs_dr模式dr无法主动识别rs上的web服务器是否停止工作，为解决这一问题，用到keepalived，集成高可
          用集群和负载均衡为一体(keepalived-->HA+LB)

环境：
         DIR：eth0   172.16.115.100     eth0:0  172.16.115.200  （VIP）（keepalived主）
         RS1：eth0   172.16.115.157         lo:0  172.16.115.200  （VIP）（nginx）
         RS2：eth0   172.16.115.202         lo:0  172.16.115.200  （VIP）（nginx、keepalived备）

DIR/RS2主机（keepalived主、备）
1. DIR/RS2上分别安装keepalived和ipvsadm
    命令 yum install -y keepalived ipvsadm

2. DIR/RS2上分别置空并重新编辑keepalived配置文件vim /etc/keepalived/keepalived.conf
   内容：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39

vrrp_instance VI_1 {      state MASTER         # 状态：DIR上用MASTER，RS2备用服务器上用BACKUP      interface eth0      virtual_router_id 51      priority 100         # 优先级别：DIR上用100，RS2用90      advert_int 1      authentication {         auth_type PASS         auth_pass 1111      }     virtual_ipaddress {         172.16.115.200      }     }    virtual_server 172.16.115.200 80 {      delay_loop 6              # 每隔6秒查询real server的状态      lb_algo rr               # lvs算法      lb_kind DR               # Driect Route      persistence_timeout 0           # 同一ip的连接60秒内被分配到同一台real server      protocol TCP              # 用tcp协议查询real server状态      real_server 172.16.115.157 80 {         weight 100            # 权重为100         TCP_CHECK {             connect_timeout 10       # 10秒无反应超时             nb_get_retry 3             delay_before_retry 3             connet_port 80         }     }     real_server 172.16.115.202 80 {         weight 100         TCP_CHECK {             connect_timeout 10             nb_get_retry 3             delay_before_retry 3             connet_port 80           }       }    }

RS1/RS2（Web服务器）
1. RS1和RS2编写脚本vim /usr/local/sbin/lvs_rs.sh
    内容：

1 2 3 4 5 6 7 8 9 10 11 12 13

#! /bin/bash     #指定vip是在回环地址地址上；子网掩码全设255，表明只发不回     vip=172.16.115.200     ifconfig lo:0 $vip broadcast $vip netmask 255.255.255.255 up     #添加路由     route add -host $vip lo:0     #调整内核参数     echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore     echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce     echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore     echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce

解释：arp_ignore，接受来自其他主机arp请求的响应级别

              当主机有两块网卡1.1.1.1和2.2.2.2，客户机通过1.1.1.1访问2.2.2.2时：

              1）arp_ignore=0，客户机可以收到响应，源IP为2.2.2.2，但是MAC是1.1.1.1的

              2）arp_ignore=1，主机拒绝，客户机无法收到响应

              本实验中：dir的两块网卡，共用在eth0上；rs的两块网卡分别为eth0和lo，参数被拒绝；所以只有dir能收到vip的请求

     arp_announce，arp通告级别

              每台主机加入网络之后，就会向网络中通告自己的IP和mac对应信息，方便其他主机和自己通信：

              1）arp_announce=0，告知网络中本机所有接口的任何地址信息

              2）arp_announce=2，只向目标网络通告与其网络相匹配的地址信息

              本实验中：rs的vip只处理来自DR转发响应，所以设置为2

2. RS1和RS2分别启动脚本/usr/local/sbin/lvs_rs.sh，并启动niginx
    说明：执行成功之后，会在回环地址网卡上生产一个虚拟ip 172.16.115.200
    命令 sh  /usr/local/sbin/lvs_rs.sh
    命令 /etc/init.d/nginx start

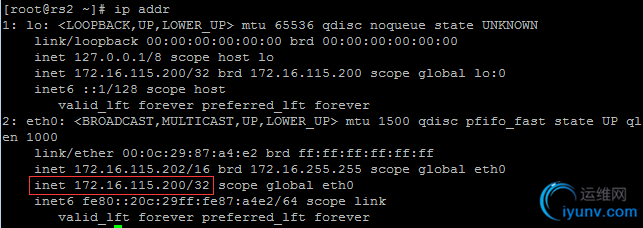

3. dir和rs2上启动keepalived服务；dir上查看ipvsadm规则；ip addr查看ip（ifconfig看不到）
    说明：dir和rs2(主备)都产生转发规则，主启动了虚拟ip：172.16.115.200，备没有启动（当主停掉时，备才启动）
    dir上:  /etc/init.d/keepalived start
    rs2上:  /etc/init.d/keepalived start

    注：echo 1 > /proc/sys/net/ipv4/ip_forward（如无法转发，则在keepalived主、备上开启）

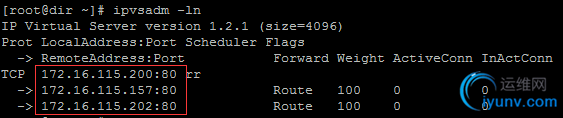

    keepalived 主

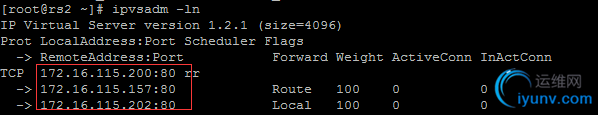

    keepalived 备





测试：

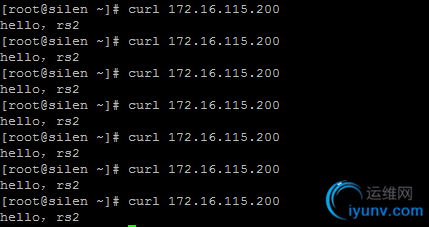

1. 停止rs1的nginx服务，客户机访问虚拟IP
    命令 /etc/init.d/nginx stop
    命令 curl 172.16.115.200
    结果：成功跳过不能访问的rs1，rs1的转发规则也被清掉（重启nginx，又会加回来）





2. 停掉dir上的主keepalived，查看主备状态
    说明：备用keepalived接管，重新启动主keepalived时，主重启接管
    命令 /etc/init.d/keepalived stop
     keepalived 主

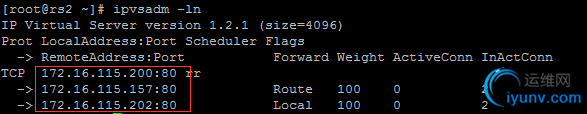

   keepalived 备




    dir上的主keepalived停止状态下，再次停用rs1的Nginx时，客户端也成功跳过不能访问的rs1；重启rs1的Nginx，恢复正常
