实战部署ISCSI共享存储服务

fsfss21

一、前言

　　1、什么是iSCSI?

　　　　iSCSI技术是一种由IBM公司研究开发的，是一个供硬件设备使用的可以在IP协议的上层运行的SCSI指令集，这种指令集合可以实现在IP网络上运行SCSI协议，使其能够在诸如高速千兆以太网上进行路由选择。iSCSI技术是一种新储存技术，该技术是将现有SCSI接口与以太网络(Ethernet)技术结合，使服务器可与使用IP网络的储存装置互相交换资料。

　　　　iSCSI：Internet 小型计算机系统接口 （iSCSI：Internet Small Computer System Interface）。
Internet 小型计算机系统接口（iSCSI）是一种基于 TCP/IP的协议，用来建立和管理 IP 存储设备、主机和客户机等之间的相互连接，并创建存储区域网络（SAN）。SAN 使得 SCSI 协议应用于高速数据传输网络成为可能，这种传输以数据块级别（block-level）在多个数据存储网络间进行。
　　　　SCSI 结构基于客户/服务器模式，其通常应用环境是：设备互相靠近，并且这些设备由 SCSI 总线连接。iSCSI 的主要功能是在 TCP/IP 网络上的主机系统（启动器 initiator）和存储设备（目标器 target）之间进行大量数据的封装和可靠传输过程。此外，iSCSI 提供了在 IP 网络封装 SCSI 命令，且运行在 TCP 上。

2、实验环境：Centos最下化安装6.5操作系统两台   VMware虚拟化软件  关闭SELINUX、iptables

服务端：Centos6.5 192.168.1.1 增加20G硬盘一块 底层LVM+ISCSI服务

客户端： Centos6.5 192.168.1.2 ISCSI登录+LVM

3、服务端：

[iyunv@localhost ~]# yum -y install scsi-target-utils

[iyunv@localhost ~]# fdisk -l | grep /dev/sda    //你们的可能是sdb

[iyunv@localhost ~]# fdisk -cu /dev/sda

创建两个分区，10G左右一个

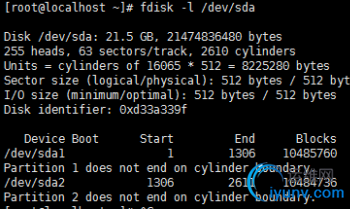

[iyunv@localhost ~]# fdisk -l /dev/sda

[iyunv@localhost ~]# partx -a /dev/sda1 /dev/sda   //此操作通知内核分区已发生变化

[iyunv@localhost ~]# partx -a /dev/sda2 /dev/sda

[iyunv@localhost ~]# pvcreate /dev/sda1 /dev/sda2

[iyunv@localhost ~]# pvs  //用于输出格式化的物理卷信息报表，更相信的信息可使用pvdisplay命令
[iyunv@localhost ~]# pvdisplay

[iyunv@localhost ~]# vgcreate gp /dev/sda1 /dev/sda2 //将sda1,2创建成卷组，名称为gp

Volume group "gp" successfully created

[iyunv@localhost ~]# vgs

[iyunv@localhost ~]# vgdisplay

[iyunv@localhost ~]# lvcreate -L 15G -n lvm gp //从卷组gp中创建名为lvm的逻辑卷，大小为15G。

Logical volume "lvm" created

[iyunv@localhost ~]# vim /etc/tgt/targets.conf

添加：

<target iqn.2017-03.com.example:lvm>

    backing-store /dev/gp/lvm

    initiator-address 192.168.1.2

</target>

注释：

Target

的命名在同一子网内应该是唯一的，标准命名方式为：

iqn.yyyy-mm.<reversed domain name>[:identifier]

其中：iqn：表示“iSCSI Qualified Name”，简称iqn。

yyyy-mm：表示年份-月份。这里是2017-03。

reversed domain name：表示倒过来的域名，这里是com.example。

backing-store 用于指定存储设备，一般指非实际的物理磁盘，如LVM 卷、某个分

区、raid 磁盘阵列。

initiator-address 地址 用于将target 指派给指定的客户机使用。

或者可以写成initiator-address 192.168.1.0/24

表示允许C类地址1.0网段的可以访问，有多个可以另起一行再写。。

[iyunv@localhost ~]# /etc/init.d/tgt start

[iyunv@localhost ~]# netstat -anput | grep 3260

[iyunv@localhost ~]# tgtadm --lld iscsi --op show --mode target //注意是两个横杠

使用tgtadm 工具创建ISCSI 对象时，主要命令选项如下所述：

-L，--lld：指定驱动类型，如“-L iscsi”表示ISCSI 存储。

-o，--op：指定操作类型，如“-o new”表示创建，“-o delete”表示删除，“-o

show”表示查看信息。

-m，--mode：指定管理目标，如“-m target”表示ISCSI 对象。

-t，--tid：指定对象ID 号，如“-t 1”表示第一个对象。

-T,--targetname：指定ISCSI 对象的名称。

客户端操作：

[iyunv@localhost ~]# yum -y install iscsi-initiator-utils

[iyunv@localhost ~]# /etc/init.d/iscsi start

[iyunv@localhost ~]# iscsiadm -m discovery -t st -p 192.168.1.1

[iyunv@localhost ~]# iscsiadm -m mode -T iqn.2017-03.com.example:lvm -p 192.168.1.1 -l

[iyunv@localhost ~]# ll /dev/disk/by-path

[iyunv@localhost ~]# /etc/init.d/iscsi status

[iyunv@localhost ~]# dmesg | tail  //dmesg用于显示系统开机硬件信息等

[iyunv@localhost ~]# fdisk -l

将会看到共享过来的硬盘sdb，大小15G

[iyunv@localhost ~]#下面可以自行对sdb做分区、lvm操作。。。
