近期我写了一篇文章，是在测试vSphere虚拟交换机中的"专用VLAN"，此功能需要上层交换机的支持。专用VLAN，思科称为PVLAN，华为称为MUX VLAN。



我的环境中都是华为的交换机。先在一个环境中，测试，创建了4个VLAN，其中一个是主VLAN，另3个是辅助VLAN。但是我想为主VLAN设置端口地址时，出错：

vlan 1030

mux-vlan

subordinate separate 31

subordinate group 32 to 33

[HW5724]inte Vlanif 1030

Error: The VLAN is already a MUX VLAN.

但我随后在另一个网络中测试，同样是华为S5700-24TP-SI的交换机，测试通过。

vlan batch 11 12 13

inte vlan11

ip addr 192.168.11.254 24

vlan 11

mux-vlan

subordinate separate 12

subordinate group 13

对比之后，发现两个交换机的版本号不同，其中不支持配vlanif的版本是5.110

dis ver

Huawei Versatile Routing Platform Software

VRP (R) software, Version 5.110 (S5700 V200R001C00SPC300)

而我另一个环境中的是5.130

dis ver

Huawei Versatile Routing Platform Software

VRP (R) software, Version 5.130 (S5700 V200R003C00SPC300)

经过查找资料，发现华为S5700交换机的v2、r3版本新增mux vlan支持起vlanif，之前版本不支持。

了解了问题的原因，就好解决了。我把5.130的华为交换机的升级文件下载到本地，然后用此文件升级硬件版本5.110的交换机，重启即可解决。

在下面的操作中，将5.110的交换机称为A，将5.130的交换机称为B。

1 将B的交换机的升级文件上传到FTP服务器

在B交换机所属网络中，有一个Windows Server 2012 R2配置的FTP服务器，该FTP服务器的IP地址为172.18.96.5，并允许匿名用户登录并允许读写权限。

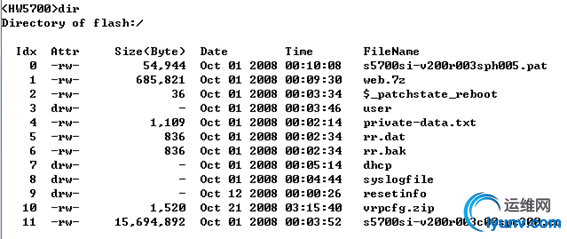

在命令提示窗口下，使用telnet命令登录到交换机的管理地址，先使用dir命令，列目录，其中扩展名为cc的即是升级文件，如图1-1-1所示。

图1-1-1 查看升级文件

之后执行ftp 172.18.96.5，输入用户名anonymous，密码随意，完成登录。

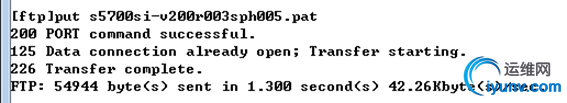

然后执行put s5700si-v200r003c00spc300.cc将B交换机的升级文件上传到FTP服务器，如图1-1-2所示。

图1-1-2 上传升级文件到FTP服务器

返回到172.18.96.5的FTP服务器，将此升级文件拷贝到A所在的FTP服务器备用。

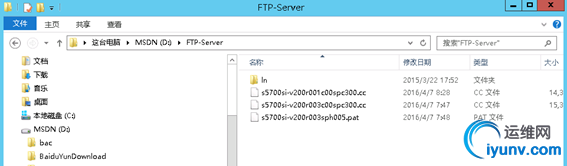

2 将升级文件下载到A交换机切换到A交换机，将升级文件拷贝到A所属的FTP服务器，该FTP服务器的IP地址是172.16.17.5，同样允许匿名登录。如图2-1-1，这是FTP服务器的根目录。

图2-1-1 FTP服务器根目录

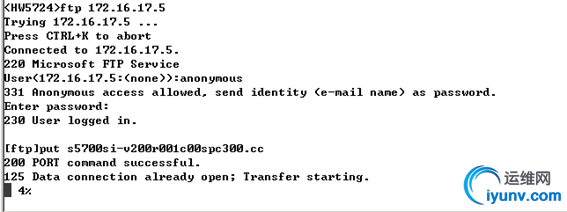

（1）使用telnet登录到交换机，然后执行ftp 172.16.17.5登录到FTP服务器，使用put命令将该交换机的升级文件上传到FTP服务器，如图2-1-1所示。

图2-1-1 上传升级文件到FTP服务器

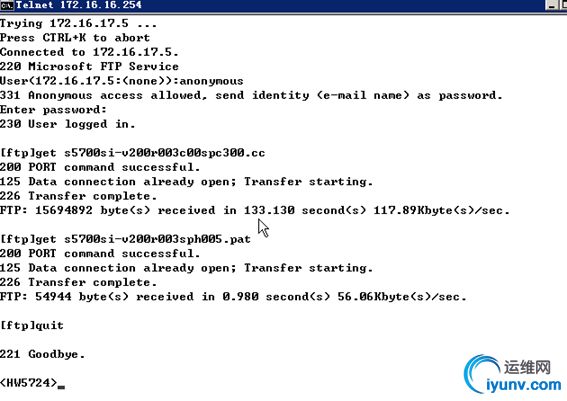

（2）上传完成后，执行get s5700si-v200r003c00spc300.cc，从FTP服务器下载升级文件，如图2-1-2所示。

图2-1-2 下载升级文件

（3）上传（备份）、下载完成之后， quit返回到交换机配置界面，依次执行：
startup system-software s5700si-v200r003c00spc300.cc
sys
upgrade basic-bootrom s5700si-v200r003c00spc300.cc

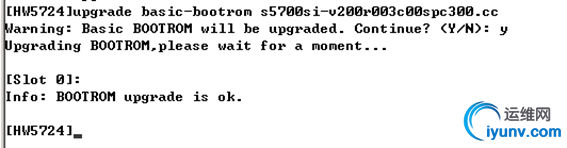

完成升级，如图2-1-3、图2-1-4所示。

图2-1-3

图2-1-4

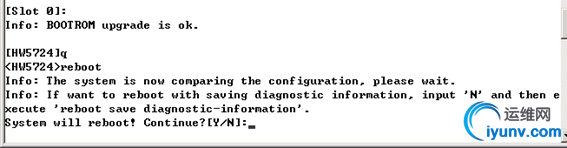

（4）之后执行q，退出配置模式，执行reboot重新启动交换机，如图2-1-5所示。

图2-1-5 重新启动交换机

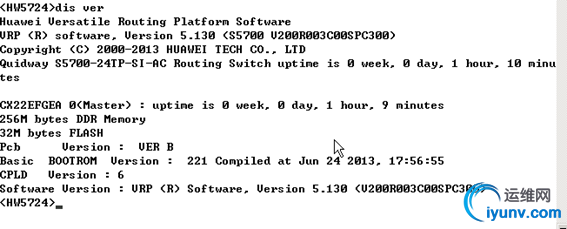

（5）再次进入系统之后，执行dis ver，查看版本，查看升级是否成功，如图2-1-6所示。

图2-1-6 检查版本

（6）最后删除原来的升级文件s5700si-v200r001c00spc300.cc
delete s5700si-v200r001c00spc300.cc
最后执行save，保存设置，升级完成。
