haproxy基础详解及动静分离的实现

haproxy 介绍

1 工作在ISO 七层 根据http协议（或者工作在ISO四层 根据tcp协议） 提供web服务的负载均衡调度器


01.负载均衡调度器分类
02.工作在四层：
03.#  lvs
04.工作在七层：
05.#  nginx   （web，http reverse proxy，cache）
06.#  haproxy （http reverse proxy，tcp proxy）
07.#     tcp:  实现<a href="http://www.it165.net/database/dbmy/" target="_blank" class="keylink">MySQL</a>的读写中读的负载均衡
08.#  ats     （apache traffic  server）
09.#  perlbal
10.#  pound
11.#  squid
12.#  varnish
13.以上程序都可以实现服务的向外拓展；



haproxy特性

haproxy 当前版本为1.3 1.4，下面我们介绍1.4版本的特性

01.# 客户端侧的长连接(client-side keep-alive)
02.# TCP加速(TCP speedups)
03.#  响应池(response buffering)
04.#  RDP协议
05.#  基于源的粘性(source-based stickiness)
06.#  更好的统计数据接口(a much better stats interfaces)
07.#  更详细的健康状态检测机制(more verbose health checks)
08.#  基于流量的健康评估机制(traffic-based health)
09.#  支持HTTP认证
10.#  服务器管理命令行接口(server management from the CLI)
11.#  基于ACL的持久性(ACL-based persistence)
12.#  日志分析器



官网站点：haproxy.1wt.eu


haproxy 架构图




haproxy.cfg 配置文件详解

安装
#yum -y inistall haproxy
配置文件路径
/etc/haproxy/haproxy.cfg


01.（1）配置由两部分组成
02.#global settings: 对haproxy进程自身属性的设定----------全局设定段
03.#proxies: 对代理的设定 -----------------代理设定段
04.defaults
05.frontend
06.backend
07.listen
08.其中defaults为proxies提供默认属性，frontend接受客户端的请求，backend连接后端的上游服务器（类似于nginx的upstream），listen是特定的frontend与backend的组合
09.（2）定义一个完整的代理的方式：
10.frontend
11.backend
12.listen
13.（3）defaults段分析
14.
15.#  option   httpclose：使用短连接
16.#  option   redispath：使用cookie保持会话，如果后端的server宕机，则使用redispath 重定向另一个路径继续保持会话；
17.#  option   http-server-close  ：当keep-alive超时时，使用该选项在服务器上关闭会话
18.#  timeout  connect  ：haproxy转发到后边upstream server 时等待的时长
19.#  timeout  client   ：客户端非活动状态的超时时长
20.#  timeout  server   :  haproxy和后边的服务器段保持一个会话，当后台服务器down掉后，haproxy等待的超时时间
21.#  timeout-keep-alive：定义保持连接模式的超时时长
22.#  timeout-check     ： 建立状态检测时间的超时时间
23.#  maxconn           ：每一个server最大并发连接数




负载均衡调度方法


1.格式：balance  roundrobin| static-rr| leastconn | source | uri | uri_param | hdr(&lt;name&gt;) | rdp-cookie(name)




01.调度方法解析
02.#roundrobin ：属于加权轮询 (动态)  支持服务器活动时修改其权重，服务器下线后重新上线时支持慢启动
03.#static-rr :  属于加权轮询（静态）不支持服务器活动时修改，需要重启服务才能生效
04.#             老服务器重新上线上时，立刻会收到大批量的请求
05.#leastconn ：支持动态修改权重，慢启动
06.#source    ：默认为（静态）方法，hash/ 源ip 取模算法，支持hash-type调整为动态
07.#uri       ：默认为（静态）方法，hash/weight 取模算法，支持hash-type来调整
08.#url-params：默认为（静态）方法，hash/wgith 算法，支持hash-type调整
09.#hdr （<name>）：默认为静态方法， 先对<name>做hash计算然后 hash/weight 计算，支持hash-type调整




01.调度方法的使用总结
02.#1、调度众多的<a href="http://www.it165.net/database/dbmy/" target="_blank" class="keylink">MySQL</a>从服务器，用什么调度方法？
03.leastconn
04.#2、调度web图片服务器组，用什么调度方法？
05.roundrobin
06.#3、调度web图片服务器组，用什么调度方法？
07.source 或者 cookie
08.#4、调度web缓存服务器组，用什么调度方法？
09.uri
10.hash-type：
11.map-based （默认的静态的hash表）
12.consistent（动态的一致性hash） ---------在后端的cache服务器上使用，否则会导致服务器的加入或者退出时 服务器群瘫痪




haproxy 的工作模式 （使用mode参数）


1.http ：http协议  --------haproxy的价值体现于此
2.#      对应用层数据做深入分析，因此支持7层的过滤、处理、转换等机制；
3.
4.tcp  ：haproxy在客户端和upstream server之间建立一个全双工的连接
5.#      不会对应用层协议做任何检查
6.#      SSL 、MySQL、SSL等都应该使用此模式；
7.#      默认模式！




指定haproxy日志

01.# log global ： 使用全局配置中定义的日志服务器；
02.# log <address> <facility> [<level>  [<minlevel>]]
03.# capture request header <HEADER>  len <LENGTH>
04.# capture resopense header <HEADER>  len <LENGTH>
05.实例：在frontend中定义一个日志
06.(1)编辑rsyslog.conf
07.#vim  /etc/rsyslog.conf  在日志服务器上先定义一个日志
08.local3.*    /var/log/hawebsrv.log
09.#service rsyslog restart
10.(2)编辑haproxy.cfg
11.#vim /etc/haproxy/haproxy.cfg
12.frontend websrv
13.log 127.0.0.1 local3
14.bind *:80
15.default_backend  webservers
16.#serivce  haproxy reload
17.（3）haproxy服务器测试
18.#tail /var/log/hawebsrv.log



haproxy中的ACL


1.格式：acl &lt;aclname&gt;  &lt;criterion&gt; [flags] [oprator] &lt;value&gt;
2.
3.value：   支持整数或者整数范围
4.支持字符串
5.支持正则表达式
6.支持ip地址和网络地址



1.ACL例子
2.# acl url_static  path_beg  /static /images  /img /css
3.# acl url_static  path_end  .gif  .png  .jpg  .css .js
4.# acl host_www    hdr_beg(host) -i  www
5.# acl  host_static  hdr_beg(host) -i  img. video. download. ftp.
6.# use_backend   static  if  host_static  or host_www or url_static
7.# use_backend   www  if  host_www




1.实现访问控制
2.http-request：7层过滤   （借助于定义好的acl实现）
3.tcp-request： 4层过滤    （借助于定义好的acl实现）



haproxy 动静分离的实现

架构图


1、 环境配置


01.haproxy服务器配置
02.外网网卡
03.#ifconfig eth0 172.16.13.2/16 up
04.#route add default gw 172.16.0.1
05.内网网卡
06.#ifconfig eth1 192.168.20.1/24 up
07.两台上游服务器配置
08.server1 配置
09.#ifconfig eth0 192.168.20.11/24
10.#route add default gw 192.168.20.1
11.提供页面
12.#vim /var/www/html/index.html
13.&lt;h1&gt;node1.linux.com&lt;/h1&gt;
14.#service httpd start
15.server2配置
16.#ifconfig eth0 192.168.20.12/24 up
17.#route add default gw 192.168.20.1
18.提供页面
19.#vim  /var/www/html/index.html
20.&lt;h1&gt;node2.linux.com&lt;h1&gt;
21.#service  httpd start



2、 安装配置haproxy

1.# yum -y install haproxy  安装haproxy
2.#vim /etc/haproxy/haproxy.cfg  编辑配置文件自定义一个backend和frontend,注释原有的内容
3.frontend  websrv *:80
4.default_backend   webservers
5.backend   webservers
6.balance   roundrobin
7.server     node1  192.168.20.11:80  check
8.server     node2   192.168.20.12:80   check



3、 客户端测试



此时说明 haproxy服务器将客户的请求以roundrobin算法 反向代理给后端的服务器！

4、启用全局日志功能

01.（一）编辑rsyslog.conf
02.#vim  /etc/rsyslog.conf  开启如下行
03.# Provides UDP syslog reception
04.$ModLoad imudp
05.$UDPServerRun 514
06.# Provides TCP syslog reception
07.$ModLoad imtcp
08.$InputTCPServerRun 514
09.添加日志
10.local2.*           /var/log/haproxy.log
11.
12.#service rsyslog restart 重启服务
13.(二)编辑haproxy.cfg
14.# vim  /etc/haproxy/haproxy.cfg 开启如下行
15.log         127.0.0.1 local2
16.# service  haproxy restart  重启服务
17.（三）日志查看
18.#tail -f /var/log/haproxy.log




接下来让我们来拓展haproxy的功能

5 、调度算法 uri的实现


01.1)后端服务器 server1 与 server2 同时创建多个页面
02.server1
03.#cd /var/www/html/
04.# for i in {1..10}; do echo "<h1>node1.test$i</h1>"  >  test$i.html; done
05.server2 方法同server1
06.2)更改haproxy.cfg的配置文件中的调度算法
07.balance uri
08.3)客户端测试

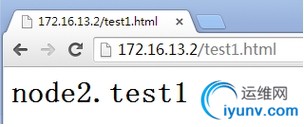

09.# http://172.16.13.2/test1.html




基于172.16.13.2/test1.html 该uri，haproxy服务器反向代理至后台服务器至同一台服务器server2

6、基于cookie实现会话绑定


01.1）编辑haproxy.cfg配置文件
02.#vim  /etc/haproxy/haproxy.cfg  内容如下
03.frontend websrv
04.bind *:80
05.default_backend  webservers
06.backend  webservers
07.cookie node insert nocache
08.balance roundrobin
09.server  node1  192.168.20.11:80 check  cookie node1
10.server  node2  192.168.20.12:80 check  cookie node2
11.2）客户端测试
12.#http://172.16.13.2/test1.html




上图可见，基于cookie实现了客户端的请求与后端服务器server2的会话绑定

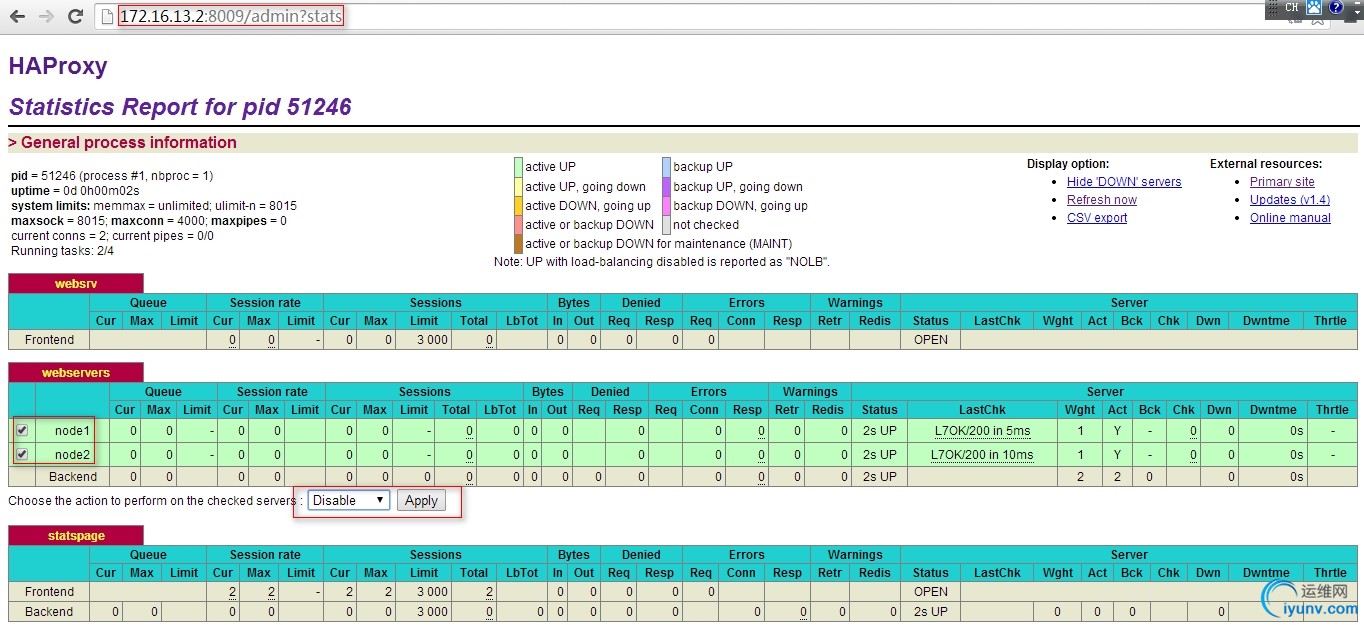

7、haproxy管理界面---stats enable


1.#vim /etc/haproxy/haproxy.cfg 增加一个listen段，如下所示
2.listen statspage
3.bind *:8009    -------侦听端口
4.stats enable   -------开启stats
5.stats hide-version -----隐藏版本
6.stats auth admin:admin ----登录验证信息
7.stats admin if TRUE    ----实现在管理界面上对所有backend服务器管理
8.stats uri /admin?stats ----登录的uri路径





8、haproxy动静分离的实现


01.1）server2 服务器安装php
02.#yum -y install php php-mysql
03.提供php动态页面
04.#vim /var/www/html/index.php
05.&lt;h1&gt;node2.linux.com&lt;/h1&gt;
06.&lt;?php
07.phpinfo();
08.?&gt;
09.
10.2)重新配置haproxy配置文件
11.#vim  /etc/haproxy/haproxy.cfg   定义frontend  和 backend
12.frontend websrvs
13.bind *:80
14.acl url_static       path_beg       -i /static /images /javascript /stylesheets
15.acl url_static       path_end       -i .jpg .gif .png .css .js .html
16.acl host_static      hdr_beg(host)  -i img. video. download. ftp. imags. videos.
17.acl url_php          path_end       -i .php
18.use_backend static          if url_static or host_static
19.use_backend dynamic         if url_php
20.default_backend             dynamic
21.backend static
22.balance     roundrobin
23.server      node1 192.168.20.11:80  check maxconn 30000
24.
25.backend dynamic
26.balance     roundrobin
27.server  node2 192.168.20.12:80 check maxconn  1000
28.# service haproxy restart
29.3) 客户端测试 动静分离






如图所示：静态页面代理至server1服务器，动态页面代理至server2 服务器，实现


PS: 个人水平有限，不足之处请指出。关于更多信息请参考haproxy官方网站。
