lvs DR模式

huazhi

　　

集群技术主要分为三大类：

• 高可用性(High Available Cluster)，例：Linux-HA

• 负载均衡(Load balancing Cluster)，例：LVS、MOSIX

• 高性能计算(High Performance Computing)，例：Beowulf

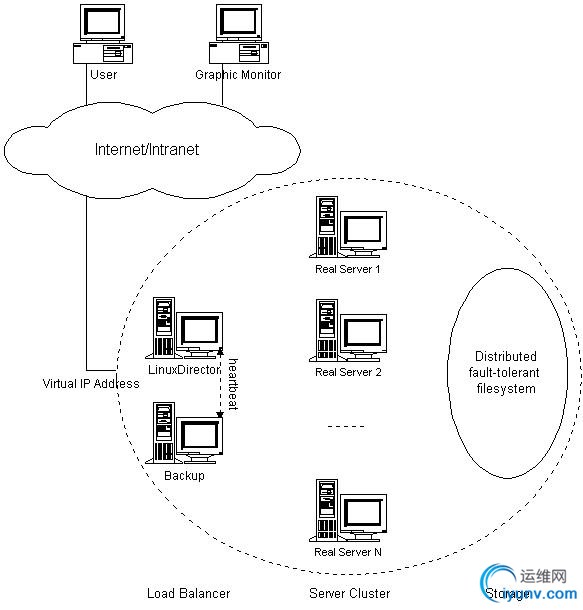

我们这里使用RedHat AS 3.x，LVS，Linux-HA，Ldirectord，构造一个高可用的负载均衡集群系统。如图：

各层的作用：


Load Balancer(负载均衡器)： Load Balancer是整个集群系统的前端，负责把客户请求转发到Real Server上。 Backup是备份Load Balancer，当Load Balancer不可用时接替它，成为实际的Load Balancer。 Load Balancer通过Ldirectord监测各Real Server的健康状况。在Real Server不可用时 把它从群中剔除，恢复时重新加入。 Server Array(服务器群)： Server Array是一组运行实际应用服务的机器，比如WEB, Mail, FTP, DNS, Media等等。 在实际应用中，Load Balancer和Backup也可以兼任Real Server的角色。 Shared Storage(共享存储)： Shared Storage为所有Real Server提供共享存储空间和一致的数据内容。


各服务器IP分配：


Virtual IP：	192.168.136.10
Load Balancer：	192.168.136.11
Backup：	192.168.136.12
Real Server 1：	192.168.136.101
Real Server 2：	192.168.136.102
Real Server 3：	192.168.136.103



IPVS

IPVS是LVS集群系统的核心软件，它的主要作用是：


安装在Load Balancer上，把发往Virtual IP的请求转发到Real Server上。


IPVS的负载均衡机制有三种，这里使用IP Tunneling机制：


Virtual Server via NAT Virtual Server via IP Tunneling Virtual Server via Direct Routing


IPVS的负载调度算法有十种：

• 轮叫（Round Robin）

• 加权轮叫（Weighted Round Robin）

• 最少链接（Least Connections）

• 加权最少链接（Weighted Least Connections）

• 基于局部性的最少链接（Locality-Based Least Connections）

• 带复制的基于局部性最少链接（Locality-Based Least Connections with Replication）

• 目标地址散列（Destination Hashing ）

• 源地址散列（Source Hashing）

• 最短期望延迟(Shortest Expected Delay)

• 无须队列等待（Never Queue）



IPVS安装主要包括三方面：


在Load Banlancer上安装IPVS内核补丁 在Load Banlancer上安装IPVS管理软件 在Real Server上安装ARP hidden内核补丁


关于如何编译内核请参考其他文档，这里使用从UltraMonkey下载的已编译好的内核。
在Load Banlancer、Backup和Real Server上使用同一内核，IPVS和ARP hidden都已编译在这个内核里：




wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/mkinitrd-3.5.13-1.um.1.i386.rpm
wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/kernel-2.4.21-27.0.2.EL.um.1.i686.rpm
wget http://www.ultramonkey.org/download/2.0.1/rh.el.3.0/RPMS/kernel-smp-2.4.21-27.0.2.EL.um.1.i686.rpm
rpm -Fhv mkinitrd-3.5.13-1.um.1.i386.rpm

rpm -Fhv kernel-2.4.21-27.0.2.EL.um.1.i686.rpm




[/table]

在Load Banlancer和Backup上安装IPVS管理软件：


[table]

wget http://www.linuxvirtualserver.org/software/kernel-2.4/ipvs-1.0.10.tar.gz

tar zxf ipvs-1.0.10.tar.gz

cd ipvs-1.0.10/ipvs/ipvsadm

make install
chkconfig --del ipvsadm




配置IPVS(/etc/sysconfig/ipvsadm)，添加Real Server：


-A -t 192.168.136.10:80 -s rr -a -t 192.168.136.10:80 -r 192.168.136.11:80 -i -a -t 192.168.136.10:80 -r 192.168.136.12:80 -i   -a -t 192.168.136.10:80 -r 192.168.136.101:80 -i -a -t 192.168.136.10:80 -r 192.168.136.102:80 -i -a -t 192.168.136.10:80 -r 192.168.136.103:80 -i


相关链接：


Kernel：http://www.kernel.org/ IPVS和IPVSadm：http://www.linuxvirtualserver.org/software/ipvs.html ARP hidden：http://www.ssi.bg/~ja/#hidden


注意事项：


1. Kernel,IPVS,IPVSadm,ARP hidden之间的版本必须对应。 2. 自己编译内核时，从http://www.kernel.org/下载标准内核源文件，不要使用发行版的内核源文件。 3. Kernel 2.4.28和2.6.10及以上版本已内置IPVS，有些Linux发行版也在其内核里编译了IPVS。 4. ARP hidden可以用arp_ignore/arp_announce或者arptables代替



HeartBeat

HeartBeat是Linux-HA的高可用性集群软件，它的主要作用是：


安装在Load Balancer和Backup上，运行于active/standby模式。 当Load Balancer失效时，Backup自动激活，成为实际的Load Balancer。 切换到active模式时，按顺序启动Virtual IP、IPVS和Ldirectord。 切换到standby模式时，按顺序关闭Ldirectord、IPVS和Virtual IP。


HeartBeat串口线连接测试方法：


在Load Balancer上：cat < /dev/ttyS0 在Backup上：echo hello > /dev/ttyS0


修改主机名(/etc/hosts)：


127.0.0.1         localhost.localdomain localhost 192.168.136.11    loadbalancer   192.168.136.12    backup


安装：


groupadd -g 694 haclient useradd -u 694 -g haclient hacluster rpm -ivh /mnt/cdrom/RedHat/RPMS/glib2-devel-* wget http://www.packetfactory.net/libnet/dist/libnet.tar.gz tar zxf libnet.tar.gz   cd libnet ./configure  make make install wget http://www.linux-ha.org/download/heartbeat-1.99.4-tar.gz tar zxf heartbeat-1.99.4.tar.gz cd heartbeat-1.99.4 ./ConfigureMe configure --disable-swig --disable-snmp-subagent make make install cp doc/ha.cf doc/haresources doc/authkeys /etc/ha.d/ cp ldirectord/ldirectord.cf /etc/ha.d/ chkconfig --add heartbeat chkconfig --del ldirectord


主配置文件(/etc/ha.d/ha.cf)：


#debugfile /var/log/ha-debug logfile /var/log/ha-log logfacility local0 keepalive 2 deadtime 30   warntime 10 initdead 120 udpport 694 baud 19200 serial /dev/ttyS0 mcast eth0 225.0.0.1 694 1 0 # 当主节点恢复后，是否自动切回 auto_failback on # stonith用来保证共享存储环境中的数据完整性 #stonith baytech /etc/ha.d/conf/stonith.baytech # watchdog能让系统在出现故障1分钟后重启该机器。这个功能可以帮助服务器在确实停止心跳后能够重新恢复心跳。 # 如果使用该特性，则在内核中装入"softdog"内核模块，用来生成实际的设备文件，输入"insmod softdog"加载模块。 # 输入"grep misc /proc/devices"(应为10)，输入"cat /proc/misc | grep watchdog"(应为130)。 # 生成设备文件："mknod /dev/watchdog c 10 130" 。 #watchdog /dev/watchdog node loadbalancer node backup # 默认heartbeat并不检测除本身之外的其他任何服务，也不检测网络状况。 # 所以当网络中断时，并不会进行Load Balancer和Backup之间的切换。 # 可以通过ipfail插件，设置'ping nodes'来解决这一问题。详细说明参考hearbeat文档。 #ping 192.168.136.1 172.16.0.1 ping_group group1 192.168.136.1 192.168.136.2 respawn root /usr/lib/heartbeat/ipfail apiauth ipfail gid=root uid=root # 其他一些插件可以在/usr/lib/heartbeat下找到 #apiauth ipfail uid=hacluster #apiauth ccm uid=hacluster #apiauth cms uid=hacluster #apiauth ping gid=haclient uid=alanr,root #apiauth default gid=haclient


资源文件(/etc/ha.d/haresources)：


loadbalancer lvs IPaddr::192.168.136.10/24/eth0 ipvsadm ldirectord


认证文件(/etc/ha.d/authkeys)，选取一种认证方式，这个文件的权限必须是600：


auth 1 1 crc #2 sha1 sha1_any_password #3 md5 md5_any_password


相关链接：


Linux-HA：http://www.linux-ha.org



ldirectord

安装HeartBeat过程中，已经自动安装了Ldirectord，它的作用是：


监测Real Server，当Real Server失效时，把它从Load Balancer列表中删除，恢复时重新添加。


配置(/etc/ha.d/ldirectord.cf)：


# Global Directives checktimeout=3   checkinterval=1 fallback=127.0.0.1:80 autoreload=yes logfile="/var/log/ldirectord.log" quiescent=yes # A sample virual with a fallback that will override the gobal setting virtual=192.168.136.10:80         real=192.168.136.11:80  ipip         real=192.168.136.12:80  ipip         real=192.168.136.101:80 ipip         real=192.168.136.102:80 ipip         real=192.168.136.103:80 ipip         fallback=127.0.0.1:80   gate         service=http         request="test.html"         receive="Test Page"         virtualhost=www.funbsd.net         scheduler=rr         #persistent=600         #netmask=255.255.255.255         protocol=tcp


在每个Real Server的中添加监控页：


echo "Test Page" >> /var/www/html/test.html



Patch

在启动集群系统之前，我们认为包括Load Balancer和Backup在内的所有服务器都是Real Server。
在服务器上添加以下脚本/etc/init.d/tunl，用来配置tunl端口，应用arp补丁：


#!/bin/sh # chkconfig: 2345 70 10 # description: Config tunl port and apply arp patch   VIP=192.168.136.10 . /etc/rc.d/init.d/functions case "$1" in     start)         echo "Tunl port starting"         ifconfig tunl0 $VIP netmask 255.255.255.255 broadcast $VIP up         echo 1 > /proc/sys/net/ipv4/ip_forward         echo 1 > /proc/sys/net/ipv4/conf/all/hidden         echo 1 > /proc/sys/net/ipv4/conf/tunl0/hidden         ;;     stop)         echo "Tunl port closing"         ifconfig tunl0 down         echo 1 > /proc/sys/net/ipv4/ip_forward         echo 0 > /proc/sys/net/ipv4/conf/all/hidden         ;;     *)         echo "Usage: $0 {start|stop}"         exit 1 esac


如果有多个Virutal IP，可以使用tunl0:0,tunl0:1...。


chmod 755 /etc/init.d/tunl chkconfig --add tunl


在Load Balancer和Backup上，这个脚本的启动级必须先于heartbeat，关闭级必须后于heartbeat。

Scripts

在HeartBeat资源文件(/etc/ha.d/haresources)中定义了实现集群所需的各个软件的启动脚本。
这些脚本必须放在/etc/init.d或者/etc/ha.d/resource.d目录里，启动顺序不能变：


loadbalancer lvs IPaddr::192.168.136.10/24/eth0 ipvsadm ldirectord


IPaddr的作用是启动Virutal IP，它是HeartBeart自带的一个脚本。
ipvsadm的作用是在启动的时候把所有Real Server加入群中。
ldirectord的作用是启动ldirectord监控程序。
lvs的作用是为启动Load Balancer做准备，关闭tunl端口，取消arp补丁：


#!/bin/sh # chkconfig: 2345 90 10 # description: Preparing for Load Balancer and Real Server switching   VIP=192.168.136.10 . /etc/rc.d/init.d/functions case "$1" in     start)         echo "Preparing for Load Balancer"         ifconfig tunl0 down         echo 1 > /proc/sys/net/ipv4/ip_forward         echo 0 > /proc/sys/net/ipv4/conf/all/hidden         ;;     stop)         echo "Preparing for Real Server"         ifconfig tunl0 $VIP netmask 255.255.255.255 broadcast $VIP up         echo 1 > /proc/sys/net/ipv4/ip_forward         echo 1 > /proc/sys/net/ipv4/conf/all/hidden         echo 1 > /proc/sys/net/ipv4/conf/tunl0/hidden         ;;     *)         echo "Usage: lvs {start|stop}"         exit 1 esac




chmod 755 /etc/ha.d/resource.d/lvs


启动集群系统：


/etc/init.d/heartbeat start
