Cacti使用安装详解

smith88

　　Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。Cacti是通过 snmpget来获取数据，使用 RRDtool绘画图形，而且你完全可以不需要了解RRDtool复杂的参数。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。界面友好。软件 Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件，除了基本的 Snmp 流量跟系统资讯监控外，Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。
　　

　　cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。


　　Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。


　　snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下）。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件（Round Robin Archive），它能够存储的数据笔数在创建时就已经定义。关于RRDTool的知识请参阅RRDTool教学。

　　前期准备工作：
　　Cacti官网：http://www.cacti.net/download_cacti.php
　　找到Linux/Unix in tar.gz format连接图标，
　　下载地址：http://www.cacti.net/downloads/cacti-0.8.8b.tar.gz
　　下载地址： http://www.cacti.net/downloads/spine/cacti-spine-0.8.8b.tar.gz
确保前期安装需要准备的软件：

• net-snmp-devel

• mysql

• mysql-devel

• openssl-devel
  准备所需要的软件包　　Apache   http://www.apache.org/
  　　Mysql   http://www.mysql.com/
  　　Php    http://www.php.net
  　　Rrdtool  http://oss.oetiker.ch/rrdtool/
  　　Net-snmp  http://www.net-snmp.org/
  　　Cacti   http://www.cacti.net/
  　　其中apache、mysql、php通过yum安装


　　下面简述安装过程：
　　一、安装RRDTool和SNMP
　　1 安装RRDTool
yum -y install rrdtool
启动rrdtool服务并且加入启动列表
service rrdcached start 失败报错：rrdcached: 未被识别的服务
chkconfig rrdcached on 失败
　　wgethttp://oss.oetiker.ch/rrdtool/pub/rrdtool-1.4.8.tar.gz
　　也chkconfig失败
　　

　　2 安装snmp支持工具
　　可以yum安装，也可以源码安装,比如
　　Wgethttp://sourceforge.net/projects/net-snmp/files/net-snmp/5.6.2.1/net-snmp-5.6.2.1.tar.gz/download
　　yum -y install net-snmp
yum -y install net-snmp-utils
启动snmpd服务并且加入启动列表
service snmpd start
chkconfig snmpd on

　　

　　3安装LAMP
　　[iyunv@cacti ~]# yum -y install httpd mysql-server php php-mysql mysql-devel
　　[iyunv@cacti ~]# chkconfig httpd on
　　[iyunv@cacti ~]# chkconfig mysqld on
　　[iyunv@cacti ~]# /etc/init.d/httpd start
　　[iyunv@cacti ~]# /etc/init.d/mysqld start
　　

　　启动完httpd之后，可以打开 http://10.xx.1.xx/，界面如下：

　　

　　二、然后下载cacti
到这里去下载 wget http://www.cacti.net/downloads/cacti-0.8.8b.tar.gz
　　下载当前最新版 wget http://www.cacti.net/downloads/spine/cacti-spine-0.8.8b.tar.gz
　　和cacti-spine，http://www.cacti.net/downloads/spine/
　　下载当前最新版 cacti-spine,wgethttp://www.cacti.net/downloads/spine/cacti-spine-0.8.8b.tar.gz


　　三、开始安装cacti-spine
　　1，建立cacti用户
　　[iyunv@squid-2 ~]# useradd -m cacti
　　[iyunv@squid-2 ~]# passwd cacti
　　密码:cacti

　　2，首先安装几个编译cacti-spine需要的devel包:
yum install net-snmp-devel -y
yum install mysql-devel -y
yum install openssl-devel -y

3，安装gcc和libtool
yum install gcc -y
yum install libtool -y

　　
　　4，下载cactid并解压:
tar -xf cacti-spine-0.8.8b.tar.gz
编译安装:
cd cacti-spine-0.8.8b
aclocal
libtoolize --force
autoheader
autoconf
automake
./configure
make
make install
　　

　　5，安装好以后，我们需要再配置一下：

　　vim /etc/spine.conf
DB_Host localhost
DB_Database cacti
DB_User cacti_user
DB_Pass cacti05261743
DB_Port 3306,

6，启动一下看看
　　#/usr/local/spine/bin/spine
　　

　　一般显示
　　SPINE: Using spine config file [/etc/spine.conf]
SPINE: Version 0.8.8a starting
SPINE: Time: 0.1190 s, Threads: 5, Hosts: 2
　　

　　7，创建mysql账号：

• mysql>set names utf8;


• Query OK,0rowsaffected(0.00 sec)

• mysql>createdatabase cacti;

• Query OK,1 row affected(0.09 sec)

• mysql>

• mysql>grantallon cacti.*tocacti_user@\


　　登录mysql，删除掉’’@localhost以及’’@hostname这2个用户名为空串的mysql账号，就OK了。

• [cacti@squid-2~]$/usr/local/spine/bin/spine


• SPINE:Using spine configfile[/etc/spine.conf]

• MYSQL:Connection Failed:Error:\'2002\',Message:\'Can\'t connecttolocal MySQL server through socket \'/var/lib/mysql/mysql.sock\'(2)\'


• MYSQL: Connection Failed: Error:\'2002\', Message:\'Can\'t connect to local MySQL server through socket \'/var/lib/mysql/mysql.sock\' (2)\'

• MYSQL:Connection Failed:Error:\'2002\',Message:\'Can\'t connecttolocal MySQL server through socket \'/var/lib/mysql/mysql.sock\'(2)\'


• MYSQL: Connection Failed: Error:\'2002\', Message:\'Can\'t connect to local MySQL server through socket \'/var/lib/mysql/mysql.sock\' (2)\'

• MYSQL:Connection Failed:Error:\'2002\',Message:\'Can\'t connecttolocal MySQL server through socket \'/var/lib/mysql/mysql.sock\'(2)\'


• 05/16/2014 04:11:43 PM - SPINE: Poller[0] FATAL: Connection Failed, Error:\'2002\', Message:\'Can\'t connect to local MySQL server through socket \'/var/lib/mysql/mysql.sock\' (2)\'(Spine init)


　　找到正在运行的mysql.sock的路径，做一个软连接：

• [root@mysqlvm2 bin]#find/-namemysql.sock


• /usr/local/mysql/mysql.sock

• [root@mysqlvm2 bin]#

• [root@mysqlvm2 bin]#ln -s/usr/local/mysql/mysql.sock/var/lib/mysql/mysql.sock

• [root@mysqlvm2 bin]#


　　再次启动，有报错如下：

• [root@mysqlvm2 bin]#/usr/local/spine/bin/spine


• SPINE:Using spine configfile[/etc/spine.conf]

• 05/16/2014 04:16:40 PM - SPINE:Poller[0]FATAL:MySQL Error:\'1146\',Message:\'Table \'cacti.settings\' doesn\'t exist\


　　需要导入默认的cacti.sql，解压缩.tar.gz，获得cacti.sql

• [cacti@squid-2 cacti-0.8.8b]tar -xvf cacti-0.8.8b.tar.gz


• [cacti@squid-2 cacti-0.8.8b]cd cacti-0.8.8b

• [root@mysqlvm2 bin]#typemysql

• mysql is hashed(/usr/local/mysql/bin/mysql)

• [cacti@squid-2 cacti-0.8.8b]$

• mysql -u cacti_user -pcacti05261743 -h127.0.0.1 cacti</home/cacti/cacti-0.8.8b/cacti.sql

• [cacti@squid-2 cacti-0.8.8b]$/usr/local/spine/bin/spine

• SPINE:Using spine configfile[/etc/spine.conf]

• SPINE:Version 0.8.8b starting

• SPINE:Time:0.1386 s,Threads:5,Hosts:2

• [cacti@squid-2 cacti-0.8.8b]$


　　启动成功了。

　　8，最后，等cacti安装完之后在cacti的web配置界面选择setting

settings->paths->Spine Poller File Path [/usr/local/spine/bin/spine]
settings->poller->Poller Type [spine]
console->settings->poller->Maximum Threads per Process [5]
save完成。
　　

　　四、我们开始安装正主cacti
　　1配置
　　解压并放到apache文档目录(/var/www/html)
tar -xf cacti-0.8.8b.tar.gz
mv cacti-0.8.8b /var/www/html/cacti
　　cd /var/www/html/
　　
编辑CentOS cacti配置文件，连接MySQL服务的用户名，密码，端口等。

• vim/var/www/html/cacti/include/config.php


• #

• $database_type=\"mysql\";

• $database_default=\"cacti\";

• $database_hostname=\"localhost\";

• $database_username=\"cacti_user\";

• $database_password=\"cacti_user05161610\";

• $database_port=\"3306\";

• $database_ssl=false;


　　2添加计划任务(使cacti每5分钟获得一次数据)
#crontab -e
*/1 * * * * /usr/bin/php /var/www/html/cacti/poller.php > /dev/null 2>&1 //让系统每1分钟收集
　　

　　3数据库配置
　　在前面的第三步已经配置好了，创建数据库cacti以及用户。

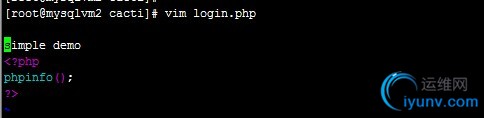

　　4测试，建立一个login.jsp文件
　　[iyunv@mysqlvm2 cacti]# vim login.php
　　simple demo
　　<?php
　　phpinfo();
　　?>
　　如下图所示：

　　打开网址页面：
启动完httpd之后，可以打开 http://10.xx.1.xx/，界面如下：

　　遇到的小问题，打开index.php是空页面，如下所示：

　　去查看日志，日志没有任何信息：



　　问题在哪里呢？
　　找到apache的配置文件httpd.conf

• [root@mysqlvm2 www]#vim /etc/httpd/conf/httpd.conf

• Search error_log

• 日志路径 /var/log/httpd/error_log

• [root@mysqlvm2 cacti]#cd /var/log/httpd/

• [root@mysqlvm2 httpd]#ll

• 总计 20

• -rw-r--r--1 root root 9228 05-16 18:39 access_log

• -rw-r--r--1 root root 2049 05-16 18:14 error_log

• -rw-r--r--1 root root 0 05-16 17:18 ssl_access_log

• -rw-r--r--1 root root 1422 05-16 18:14 ssl_error_log

• -rw-r--r--1 root root 0 05-16 17:18 ssl_request_log


　　

　　逐个查看log信息，在ssl_error_log里面发现错误信息：

• [root@mysqlvm2 httpd]#tail-f ssl_error_log

• [Fri May 16 18:00:36 2014][warn]RSA server certificate is a CA certificate(BasicConstraints:CA==TRUE!?)

• [Fri May 16 18:00:36 2014][warn]RSA server certificate CommonName(CN)`localhost.localdomain\' does NOT match server name!?


• [Fri May 16 18:14:39 2014] [warn] RSA server certificate is a CA certificate (BasicConstraints: CA == TRUE !?)

• [Fri May 16 18:14:39 2014] [warn] RSA server certificate CommonName (CN) `localhost.localdomain\' doesNOTmatch server

• [Fri May 16 18:14:39 2014][warn]RSA server certificate is a CA certificate(BasicConstraints:CA==TRUE!?)

• [Fri May 16 18:14:39 2014][warn]RSA server certificate CommonName(CN)`localhost.localdomain\' does NOT match server name!?


• [Fri May 16 18:48:48 2014] [warn] RSA server certificate is a CA certificate (BasicConstraints: CA == TRUE !?)

• [Fri May 16 18:48:48 2014] [warn] RSA server certificate CommonName (CN) `localhost.localdomain\' doesNOTmatch server

• [Fri May 16 18:48:48 2014][warn]RSA server certificate is a CA certificate(BasicConstraints:CA==TRUE!?)

• [Fri May 16 18:48:48 2014][warn]RSA server certificate CommonName(CN)`localhost.localdomain\


　　

　　经过朋友的提醒，还需要安装php-mysql组件
　　[iyunv@mysqlvm2 httpd]# yum install -y php-mysql
　　之后，再打开页面，http://10.254.1.12/cacti/install/，就有信息如下：

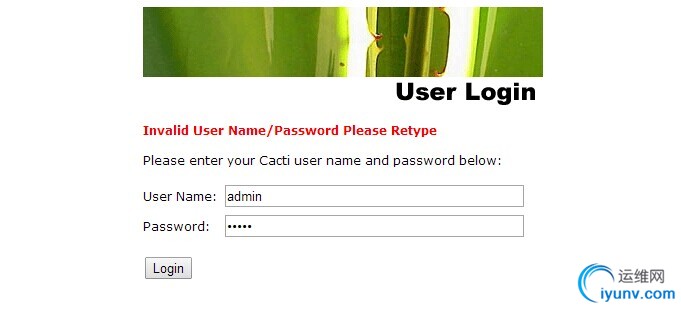

　　点击next，继续下一步，其他的都死默认选项，默认登录用户名密码是admin：



　　

　　五：Cacti监控mysql报表流量图：
　　wgethttps://mysql-cacti-templates.googlecode.com/files/better-cacti-templates-1.1.8.tar.gz
　　tar –xvf better-cacti-templates-1.1.8.tar.gz
　　cd better-cacti-templates-1.1.8
　　将better-cacti-templates-1.1.8\scripts下的ss_get_mysql_stats.php这个脚本这个脚本需要放在cacti的服务端。
　　比如cacti部署在/var/www/html目录下，那么就cp到/var/www/html/cacti/scripts/下
　　cp /root/better-cacti-templates-1.1.8/scripts/ss_get_mysql_stats.php /var/www/html/cacti/scripts/
　　修改ss_get_mysql_stats.php文件 第30行
　　$mysql_user = 'cacti_user';
$mysql_pass = 'cacti_user05161610';
$cache_dir = "/xok.la/cacti/cache/";
　　chown -R apache.apache /var/www/html/cacti/scripts
　　chmod -R 755 /var/www/html/cacti/scripts
　　使用 http 访问 cacti主机 导入
　　/opt/mysql-cacti-templates-1.1.2/cacti_host_template_x_db_server_ht_0.8.6i.xml
　　然后创建mysql用户：
　　grant process,super on *.* to 'cacti_user'@'%' identified by 'cacti_user05161610';
