基于RRDTOOL+CACTI性能监视系统的架构




来源：http://blog.csdn.net/superpan/archive/2006/09/27/1296764.aspx





一、概述
Linux下用的最多的是MRTG的性能监视，MRTG配置比较简单，MRTG的确是非常好的东东，但我认为它毕竟已经是一套很旧的软件了，其作者在多年前就已经开发了RRDTool代替该软件，现在已经发展得很成熟。既然有更好的选择，为什么我们还要用MRTG呢？
简单的说，rrdtool就是一个强大的绘图的引擎，很多语言都可以调用rrdtool绘图。
整个系统的架构是这样的：
基于SNMP协议，被监控端是服务器，或一些网络设备，
网络管理工作站，采用Linux(或Freebsd)操作系统，并且安装Net-SNMP工具，使用RRDTOOL采集数据，存储数据，并用Cacti调用rrdtool显示出来。
CACTI采用PHP编写，基于B/S结构。


二、介绍
MRTG的优点：简单、易上手，基本安装完了之后只要更改一下配置文件即可。
缺点：
1、使用文本式的数据库，数据不能重复使用；
2、只能按日、周、月、年来查看数据；
3、只能画两个DS（一条线、一个块）；
4、每取一次数据即需要绘图一次，浪费系统资源；
5、无管理功能；


rrdtool的优点：
1、使用rrd存储格式，数据能重复使用，比如我可以将一个rrd文件中的数据与另一个rrd文件中的数据相加。
2、可以定义任意时间段画图，即你可以画出一张半年以来的数据的图，也可以画出一张半小时以来的图。
3、能画任意个DS。
4、CDEF让你能任意摆弄数据。

缺点：
1、rrdtool的作用只是存储数据和画图，它没有mrtg中集成的数据采集功能；
2、在命令行的使用非常复杂，参数极多。
3、无管理功能。

简单的说，rrdtool就是一个强大的绘图的引擎。

由于其非常复杂的命令，对用户非常不友好。幸运的是，PHP可管理化的cacti（www.cacti.net)出现了。对该工具只有一个字形容：“great！”。 cacti其实是一套php程序，它运用snmpget采集数据，使用rrdtool绘图。它的界面非常漂亮，能让你根本无需明白rrdtool的参数能轻易的绘出漂亮的图形。更难能可贵的是，它提供了强大的数据管理和用户管理功能，一张图是属于一个host的，每一个host又可以挂载到一个树状的结构上。用户的管理上，作为一个开源软件，它居然做到为指定一个用户能查看的“树”、host、甚至每一张图，还可以与LDAP结合进行用户的验证！真是不由得佩服作者考虑的周到！Cacti还提供自己增加模板的功能，让你添加自己的snmp_query和script！可以说，cacti将rrdtool的所有“缺点”都补足了！









Cacti的架构 ( 图一 )




Cacti的工作流程( 图二 )



三、监控管理工作站配置
采用Linux系统，CACTI要用到Net-SNMP，RRDTool，Aapche，PHP，Mysql，以下是安装过程：
１．安装Apache+Mysql+PHP
安装过程比较简单，参考其它的资料，需要注意的是，PHP最好加上SNMP支持，编译的时候，加上—enable-snmp
注意。PHP不能运行在安全模式，否则，Cacti工作不正常。无法调用/usr/local/bin/下面的程序。


Mysql数据库不能使用5以上的版本，测试mysql 5 cacti不能正常运行!
２．安装rrdtool
1.0.x 版本:


官方网站：http://people.ee.ethz.ch/~oetiker/webtools/rrdtool/
下载：
http://people.ee.ethz.ch/~oetiker/webtools/rrdtool/pub/rrdtool-1.0.x/rrdtool-1.0.50.tar.gz
然后（可去查看下载最新版）

#./configure –prefix=/usr/local/rrdtool #make #make install

与mrtg相比,rrdtool1.0.x自带了gd库,所以不用先安装gd库.(不过由于rrdtool自带的gd库不支持中文,所以rrdtool画出来的图也不能有中文,否则会出现乱码).



1.2.x 版本
1.2版的rrdtool画出的图，比1.0的要漂亮些． 1.0用的是GD画图，1.2用的是libart和freetype画图,1.2的画图会慢一点．
注意：rrdtool1.2的版本由于已经不再自带外部的lib库（如cgilib，zlib等），所以需要从http://people.ee.ethz.ch/~oetiker/webtools/rrdtool/pub/libs/下载这些库来安装。




库的编译安装:



安装完后，执行rrdtool看是否正确，
如果执行不成功，提示命令不存在，则需要将所有RRDTool的可执行文件，拷到/usr/local/bin
#cp /usr/local/rrdtool/bin/* /usr/local/bin
Building cgilib

#tar zxvf cgilib-0.5.tar.gz #cd cgilib-0.5 #make CC=gcc CFLAGS="-O3 -fPIC -I." #cp *.h /usr/include/ #cp libcgi* /usr/lib

Building zlib

#tar zxvf zlib-1.2.2.tar.gz #cd zlib-1.2.2 #./configure --prefix=/usr #make #make install

Building libpng

#tar zxvf libpng-1.2.8-config.tar.gz #cd libpng-1.2.8-config #cp scripts/makefile.gcmmx makefile #./configure --disable-shared --prefix=/usr #make #make install

Building freetype

#tar zxvf freetype-2.1.10.tar.gz #./configure --disable-shared --prefix=/usr #make #make install

Building libart_lgpl

#tar zxvf libart_lgpl-2.3.17.tar.gz #./configure --disable-shared --prefix=/usr #make #make install

Building rrdtool-1.2.6

#tar zxvf rrdtool-1.2.6.tar.gz #./configure #make #make install #cp /usr/local/rrdtool/bin/* /usr/local/bin/ #ln -s /usr/local/rrdtool-1.2.6 /usr/local/rrdtool

３．安装Net-SNMP
RH下面，默认安装了SNMP服务，但好象没有snmpwalk,snmpget这两个命令，所以需要安装NET-SNMP。NET-SNMP官方网站：http://www.net-snmp.org/
下载tar zxvf net-snmp-5.2.1.2.tar.gz

#tar zxvf tar zxvf net-snmp-5.2.1.2.tar.gz #cd net-snmp-5.2.1.2 #./configure #make #make install

运行snmpget,snmpwalk测试是否安装成功
RPM包的snmpwalk的名称是：net-snmp-utils.*.rpm，也可以从安装光盘上RPM安装。
４．安装CACTI
官方网站：http://www.cacti.net/
a) 安装cacti源文件
下载cacti-0.8.6g.tar.gz
将这个压缩包解压到网站根目录

#cp cacti-0.8.6g.tar.gz /home/wwwroot //httpd站点目录所在 #cd /home/wwwroot/ #tar xzvf cacti-0.8.6g.tar.gz #mv cacti-0.8.6g cacti #chown –R apache.apache cacti #cd cacti

b) 配置Mysql数据库
为cacti配置用户和数据库：

#mysql –u root –p mysql>create database cactidb; mysql>grant all privileges on cactidb.* to cactiuser@localhost identified by ‘password’; mysql>quit

c) 配置Cacti连接数据库

#vi /home/wwwroot/cacti/include/config.php $database_type = “mysql”; $database_default = “cactidb”; $database_hostname = “localhost”; $database_username = “cacti”; $database_password = “password”;

d) 导入数据表

/usr/local/mysql/bin/mysql-uroot–pcactidb<cacti.sql chown-Rcactiuserrra/log/

e) 定时crontab运行cacti的收集数据程序

crontab-ucactiuser–e */5 * * * * /usr/local/bin/php /home/wwwroot/cacti/poller.php > /dev/null 2>&1

注意: 不要使用root用户运行上面的命令，否则要再运行一次chown–Rcactiuserrra/log/
f) 配置Cacti
在浏览器上输入：
http://IP/cacti
进入cacti的初始设置页面：
在这里我们要输入一些原始的信息：

NEXT －》
输入一些信息，如rrdtool、php、snmpwalk、snmpget的位置，使用ucd-snmp还是net-snmp等－》
输入原始的用户和密码：admin/admin －》
更改admin用户的密码－》
点击 Save

安装完成！！！

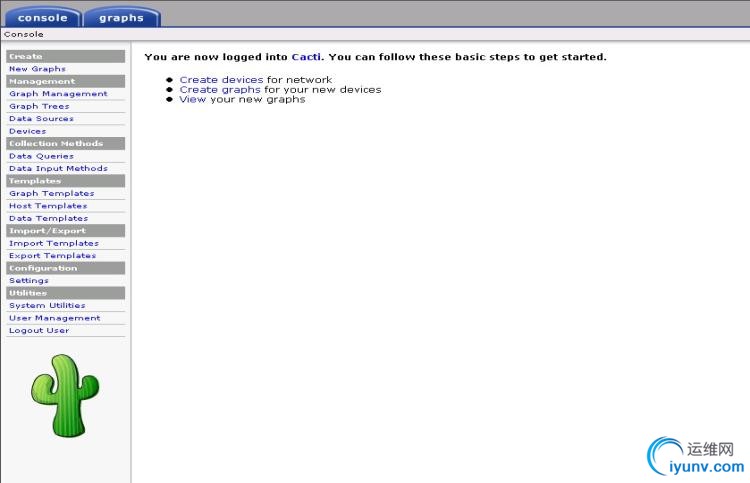

现在可以在浏览器中进入Cacti的世界了！
５．测试


1） 添加监控站点

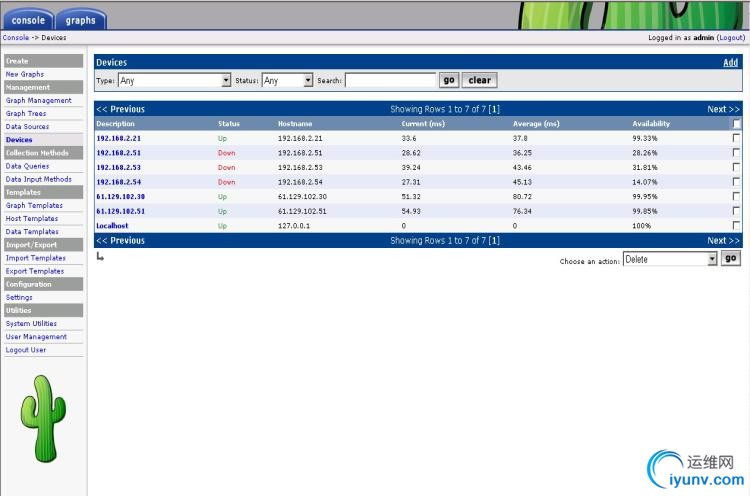

点Devices 中的Add进入添加服务器如图3、4、5



添加监控服务器（图3）



添加监控服务器（图4）



添加监控服务器（图5）


如果能连接得上，则添加后会在头部显示

61.129.102.51 (61.129.102.51)
SNMP Information System: 00:LINUX:MAIL.BIZCN.COM:2.4.20-30.9SMP:#1:SMP:WED:FEB:04:20:36:46:EST:2004:I686 Uptime: 156994868 Hostname: mail.bizcn.com

添加监控服务器（图6）

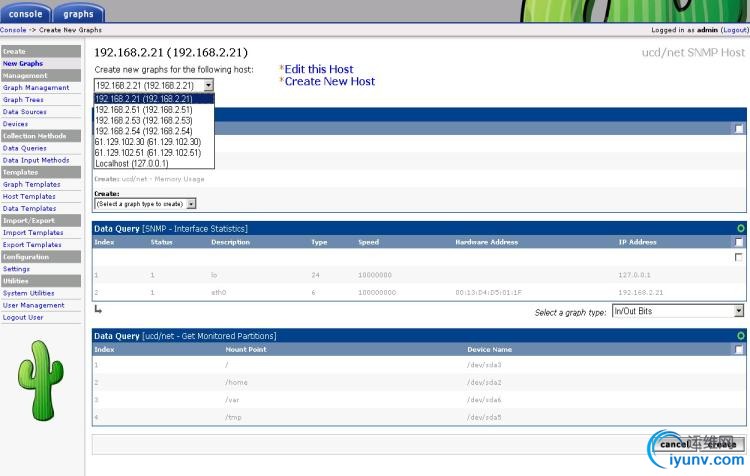

2） 配置添加的服务器的监控服务（这里一般使用UCD/NET 模板）


点New Graphs 选择监控点名，勾选相应的creat



添加监控服务器（图6）




3）、添加目录树（增加后将在监控的位置出现）


点Graph Trees 中的Add（如图）



添加监控服务器（图7）


选择host，并在下拉列表中选择你刚添加的



添加监控服务器（图8）


4）、监控


点击总菜单中的Graphs 显示监控图，可在左边选择相应的监控端查看（一般添加5分钟后就有图出来）



监控服务器（图9）

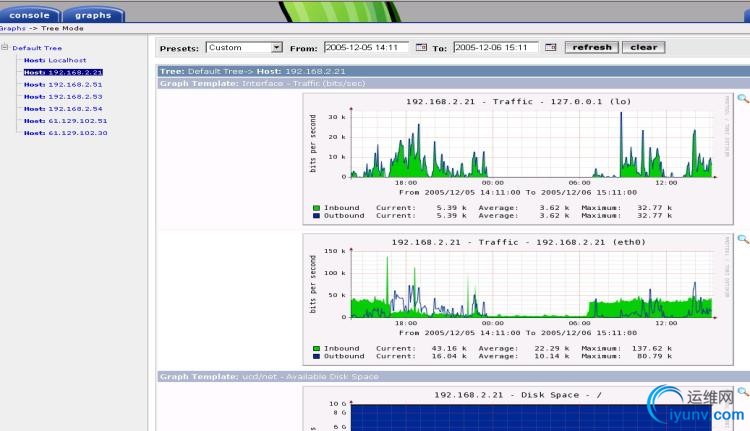

以下是关于流量负载内存等的截图








四、被监控端配置
大部分情况下，我们监控的是服务器，以RedHat Linux为例，看看如何打开SNMP服务。
只有开启了SNMP服务，监控端才可以收集数据。
打开默认的/etc/snmp/snmp.conf文件,更改如下配置:
1、查找以下字段：
代码:
# sec.namesourcecommunity
com2sec notConfigUserdefault public

将"comunity"字段改为你要设置的密码.比如"bizcnpublic".
将“default”改为你想哪台机器可以看到你的snmp信息,如10.10.10.10。授权服务器IP

2、查找以下字段：代码:
####
# Finally, grant the group read-only access to the systemview view.
# groupcontext sec.model sec.level prefix read writenotif
accessnotConfigGroup ""any noauthexactsystemview none none

将"read"字段改为all.
代码:
#accessnotConfigGroup ""any noauthexactall none none

3、查找以下字段：代码:
## incl/excl subtreemask
#view allincluded.1 80
将该行前面的"#"去掉.


4、查找以下字段：代码#


#name incl/excl subtree mask(optional)

添加一行view all included .1


变成

#name incl/excl subtree mask(optional)

view all included .1



4、查找一下字段：代码


#view mib2 included.iso.org.dod.internet.mgmt.mib-2 fc

将该行前面的"#"去掉.

保存关闭.

4、运行/etc/init.d/snmpd start命令运行snmpd.
5、如果有防火墙，打开UDP 161端口。
最后运行netstat -ln查看161端口是否打开了.

使用ntsysv，让snmp服务，每次开机自动运行。
如果没有安装snmp服务，请在RH的安装光盘上找到net-snmp.rpm，再安装。

五、测试
打开本机的SNMP服务，
打开http://IP/cacti
默认Cacti有LocalHost的四项参数，直接可以查看了。

六、排错
1. 首先检查一下rra/下面，有没有数据，如果没有检查rra/ log/的拥有者是不是cactiuser
2. snmpwalk -v 2c -c public ServerIP if 用来测试被控对象(serverIP)是否开启了SNMP服务
3. snmpwalk -v 2c ServerIP -c public .1.3.6.1.4.1.2021.10.1.3 查看被控端是否有CPU负载的数据返回
4. /usr/local/bin/php /home/wwwroot/cacti/poller.php 用来测试PHP是否可以采集到数据。如果上面的都正确，但这步出错，很有可能是PHP配置的问题，或开启了SuLinux。
5. 如果按第2步snmpwalk能采集到数据，但第3步无法采集，可能是PHP设置的问题，修改PHP.ini，很有可能是PHP权限问题。如果第4步正常而无法显示图，则可能是rra/ log/ 的Owner不对








Cacti + rrdtool 非常灵活，可以使用到非常广的范围，但是很多需要自己写插件和模板，现在对cacti和rrdtool的研究还处中初级阶段！要想好好利用这个工具，也得费一番心思！
