CityEngine使用Python脚本按feature导出道路

gmdzxx

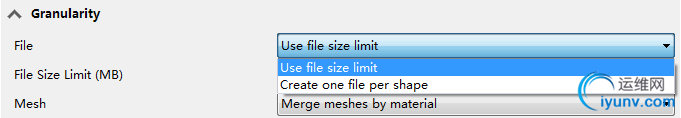

　　在CityEngine中进行道路导出时有两个选项：

　　Use file size limit：将所选的道路导出为一个obj文件
　　Create one ：将所选的道路按照网络节点，每个线段导出为一个obj
　　以上两种可选导出方式均不能将一条完整的道路导出为一个obj文件，即无法按照Feature将道路分别导出为独立的模型文件。
　　为了实现按feature导出道路，需要用到CityEngine中的Python脚本进行自定义的导出。
一：依据道路名称导出单条道路

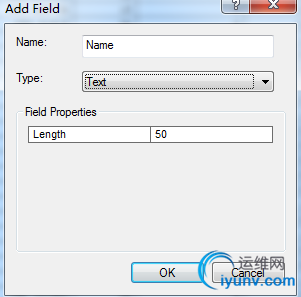

　　1、在道路图层属性数据中添加Name字段，类型为Text


　　2、为Name字段赋值（非中文）


　　

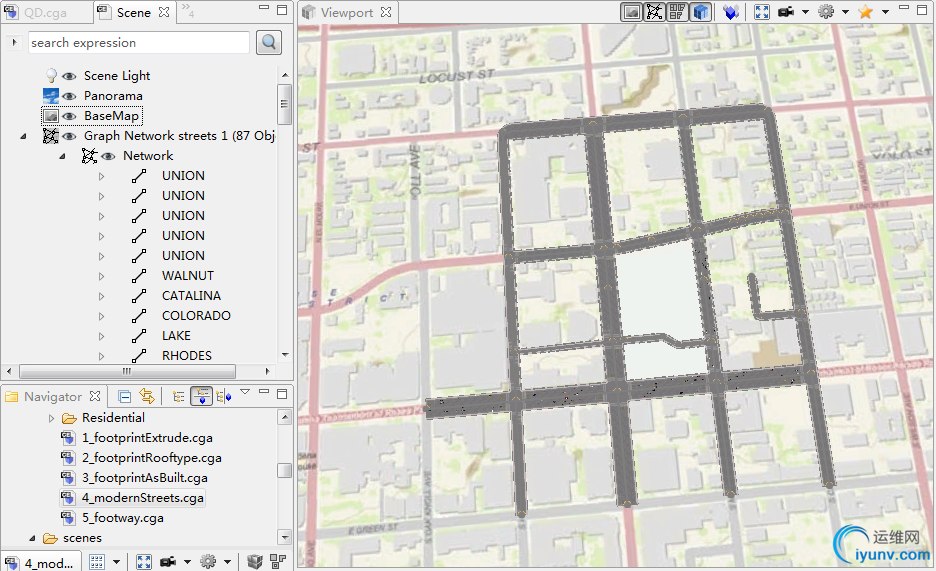

　　3、生成道路模型

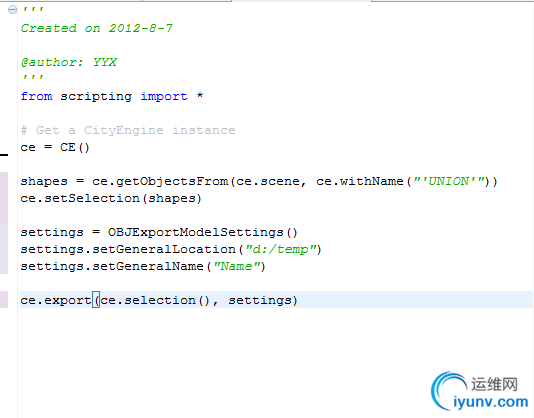

　　4、新建脚本文件，并编辑如下：


　　参数解释:
　　ce.withName(“ ’UNION’”)中的UNION为道路的Name
　　Name为导出后的模型文件名
　　D:/tmp为导出路径

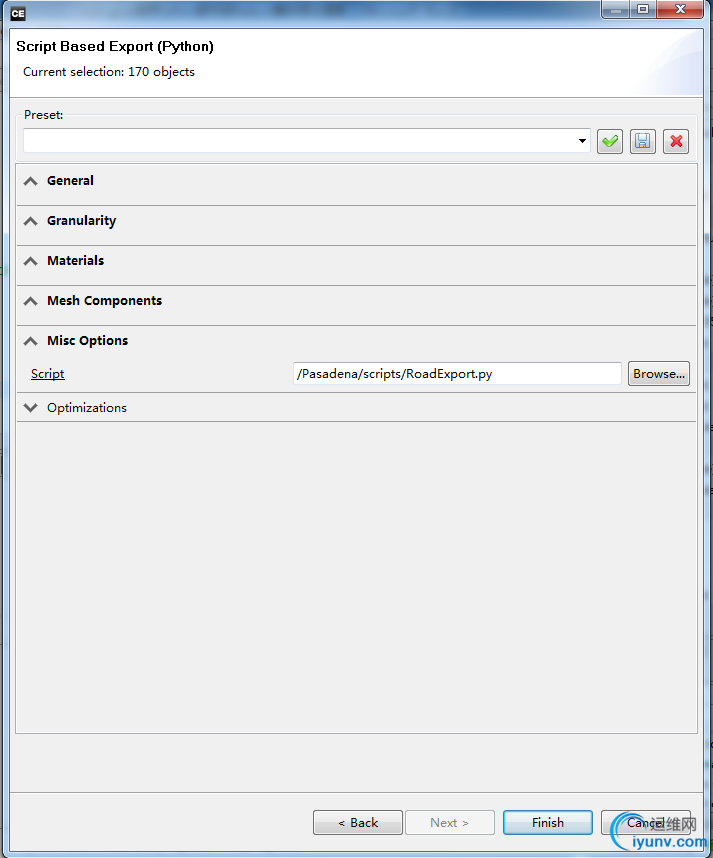

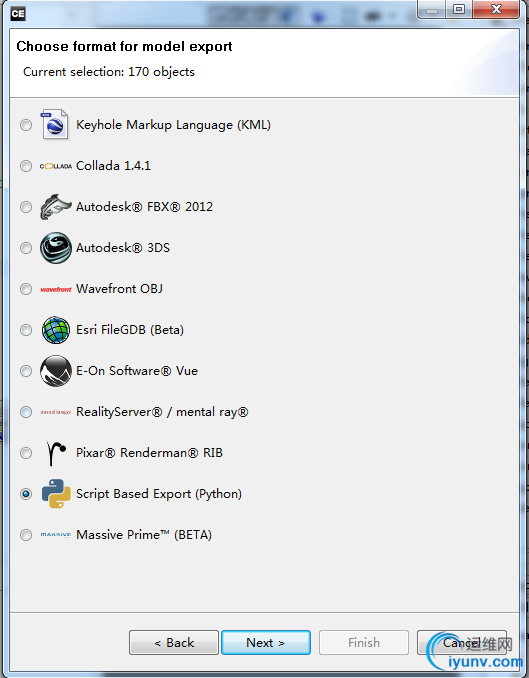

5、选中一个模型后，File----Export----Export Models of Selected Shapes(allmodels are generated)，之后选中Script Based Export(Python)，最后在Misc Options中选择脚本。

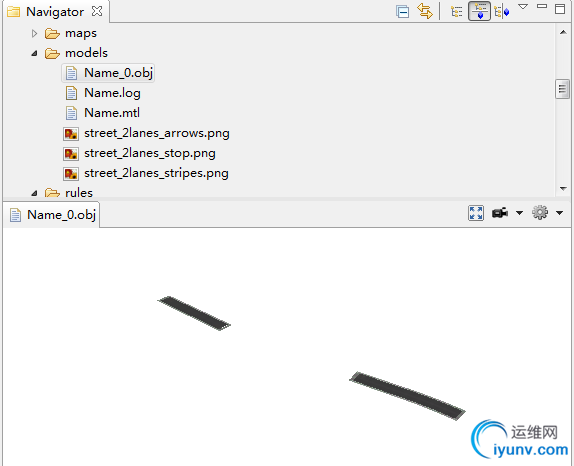

　　6、点击Finish，导出模型


　　

二：依据道路名称将道据全部按要素导出
　　本次在使用客户实际数据时的处理方式为：
　　1、将道路GIS数据添加的Name字段赋值为其FID，重新加载网络数据并生成模型

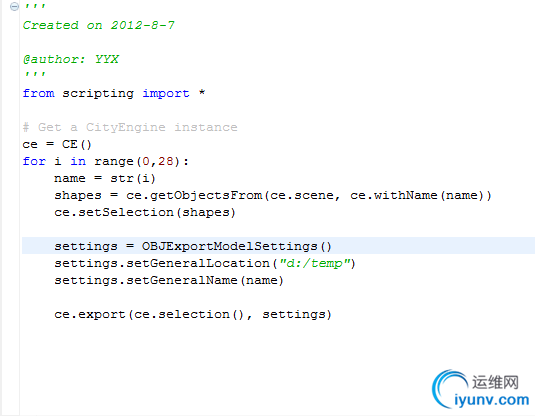

　　2、修改Python脚本为：

　　Range参数中的28为道路的数量+1（目前是根据道路的数量来进行循环模型导出）

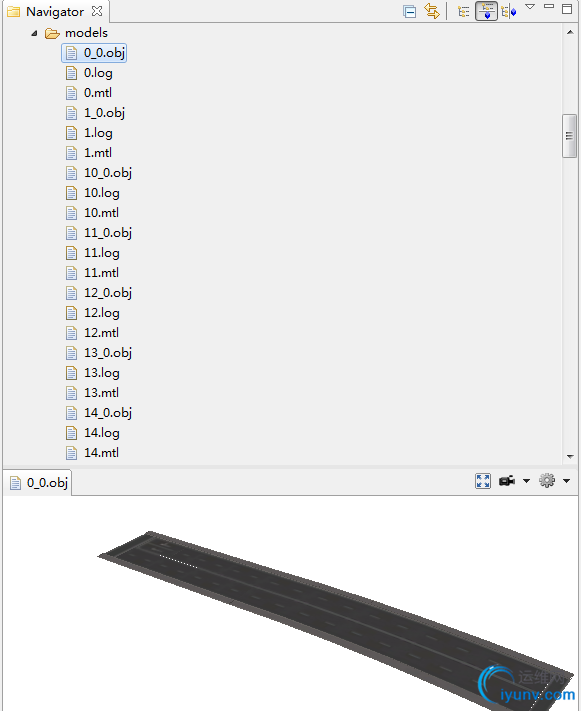

3、执行上述脚本即可得到结果

　　注意事项：
1、本文档使用的示例数据为教程中Pasadena工程中的data----streets.shp：

　　2、在第二部分的全图层批量导出时未很好解决文件名的问题，需要继续研究更智能的导出脚本

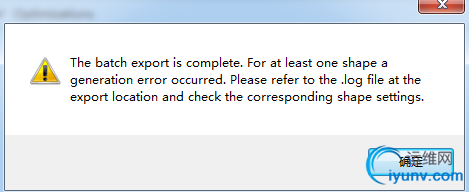

　　3、某些情况下会遇到一些错误

　　暂时分析为数据或脚本问题，而在实际数据测试的50条道路中未出现该问题。
