　　在SWT中提供了5种布局：FillLayout, RowLayout, GridLayout, FormLayout, and StackLayout。下面我将详细讨论这5种布局的使用。
　　FillLayout
　　FillLayout是最简单的布局。它可以将控件横向或纵向进行排列，并且其中每个控件都有同样的宽度或高度。使用FillLayout一般分为2步。
　　1. 建立一个FillLayout对象。
　　2. 使用setLayout方法设置Shell对象的布局。
　　下面代码使用FillLayout在Shell上放了3个按钮，代码如下：
package layout;
import org.eclipse.swt.SWT;
import org.eclipse.swt.widgets.*;
import org.eclipse.swt.layout.*;
public class TestFillLayout
{
　public static void main(String[] args)
　{
　　Display display = new Display();
　　Shell shell = new Shell(display, SWT.DIALOG_TRIM);
　　shell.setText("FillLayout演示");
　　shell.setSize(400, 300);
　　// 设置shell的布局
　　FillLayout layout = new FillLayout();
　　shell.setLayout(layout);
　　// 向shell添加控件
　　Button button1 = new Button(shell, SWT.PUSH);
　　button1.setText("按钮1");
　　Button button2 = new Button(shell, SWT.PUSH);
　　button2.setText("按钮2");
　　Button button3 = new Button(shell, SWT.PUSH);
　　button3.setText("按钮3");
　　shell.open();
　　while (!shell.isDisposed())
　　{
　　　if (!display.readAndDispatch())
　　　{
　　　　display.sleep();
　　　}
　　}
　　display.dispose();
　}
}
　　界面如图1所示。

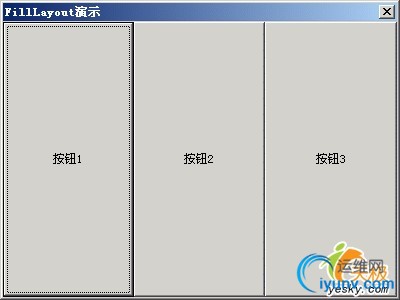

图 1 使用横向FillLayout的Shell界面
　　如果想要Shell上的控件纵向排列，可以在建立布局时将type属性设置成SWT.VERTICAL。代码如下：
FillLayout layout = new FillLayout();
layout.type = SWT.VERTICAL;
shell.setLayout(layout);
　　图2是控件纵向排列的效果图

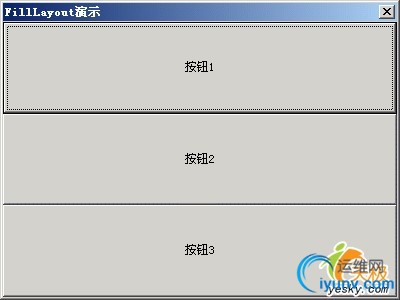

图 2 使用纵向FillLayout的Shell界面
　　FillLayout的构造函数重载了2次。其中一个构造函数有一个参数，这个参数就是type。因此，我们也可以通过FillLayout的构造函数对type赋值。
shell.setLayout(new FillLayout(SWT.VERTICAL));
RowLayout
　　RowLayout的功能和FillLayout差不多。只是它和FillLayout的最大区别是每个控件并不一定是一样大小。而且RowLayout是按行排列，这一点和FillLayout是不同的。在一行排满后，就从下一行开始排列。和RowLayout配合使用的还有一个RowData类。这个类可以设置每一个控件的大小。下面代码是一个使用RowLayout的小例子。
package layout;
import org.eclipse.swt.SWT;
import org.eclipse.swt.widgets.*;
import org.eclipse.swt.layout.*;
public class TestRowLayout
{
　public static void main(String[] args)
　{
　　Display display = new Display();
　　Shell shell = new Shell(display, SWT.DIALOG_TRIM);
　　shell.setText("RowLayout演示");
　　shell.setSize(220, 200);
　　// 将Shell的布局设置成RowLayout
　　RowLayout layout = new RowLayout(SWT.HORIZONTAL);
　　layout.spacing = 30;
　　layout.marginLeft = 30;
　　layout.marginTop = 30;
　　shell.setLayout(layout);
　　RowData rowData = new RowData();
　　rowData.height = 50;
　　rowData.width = 100;
　　// 向shell添加控件
　　Button button1 = new Button(shell, SWT.PUSH);
　　button1.setText("按钮1");
　　button1.setLayoutData(rowData);
　　Button button2 = new Button(shell, SWT.PUSH);
　　button2.setText("按钮2");
　　Button button3 = new Button(shell, SWT.PUSH);
　　button3.setText("按钮3");
　　shell.open();
　　while (!shell.isDisposed())
　　{
　　　if (!display.readAndDispatch())
　　　{
　　　　display.sleep();
　　　}
　　}
　　display.dispose();
　}
}
　　图3是使用RowLayout的效果图

图3 RowLayout效果图
　　可以在两个地方设置和RowLayout相关的数据，一个是RowData，它可以设置控件的大小。另外一个就是RowLayout本身，它可以设置控件开始排列的起点坐标（marginLeft和marginTop）、以及控件之间的间距等信息（spacing)。在RowLayout中有个很重要的属性justify。这个属性默认是false。当它为true时，将自动调整行或整列的控件，使其尽量占满一行或一列。
GridLayout

　　GridLayout是SWT中最重要的布局。这个布局十分强大，它可以满足大多数的需要。而且它的网络可以通过Composite对象进行嵌套。GridLayout有两个构造函数。一个是默认的构造函数public GridLayout()。另外一个需要两个函数public GridLayout(int numColumns, boolean makeColumnsEqualWidth)。其中numColumns是这个网格的列数，而另外一个参数将使每一列等宽。下面的代码是一个完整的关于GridLayout的例子。

package layout;

import org.eclipse.swt.SWT;
import org.eclipse.swt.widgets.*;
import org.eclipse.swt.layout.*;

public class TestGridLayout
{
　public static void main(String[] args)
　{
　　Display display = new Display();
　　Shell shell = new Shell(display);
　　shell.setText("GridLayout演示");
　　GridLayout layout = new GridLayout();
　　layout.numColumns = 3;
　　layout.makeColumnsEqualWidth = true;
　　shell.setLayout(layout);

　　// 建立左上角的按钮
　　GridData data = new GridData(GridData.FILL_BOTH);
　　data.widthHint = 200; //按钮的初始宽度为200
　　Button one = new Button(shell, SWT.PUSH);

　　one.setText("按钮1");
　　one.setLayoutData(data);

　　// 建立一个Composite对象，并在上面放三个按钮
　　Composite composite = new Composite(shell, SWT.NONE);
　　data = new GridData(GridData.FILL_BOTH);
　　data.horizontalSpan = 2; // Composite的占两个Cell

　　composite.setLayoutData(data);
　　layout = new GridLayout();
　　layout.numColumns = 1;
　　layout.marginHeight = 15;
　　layout.marginRight = 150;
　　composite.setLayout(layout);
　
　　// 建立第二个按钮
　　data = new GridData(GridData.FILL_BOTH);
　　Button two = new Button(composite, SWT.PUSH);
　　two.setText("按钮2");
　　two.setLayoutData(data);

　　// 建立第三个按钮
　　data = new GridData(GridData.HORIZONTAL_ALIGN_END);
　　Button three = new Button(composite, SWT.PUSH);
　　three.setText("按钮3");
　　three.setLayoutData(data);

　　// 建立第四个按钮
　　data = new GridData(GridData.HORIZONTAL_ALIGN_BEGINNING);
　　Button four = new Button(composite, SWT.PUSH);
　　four.setText("按钮4");
　　four.setLayoutData(data);

　　// 建立下面的一个长按钮
　　data = new GridData();
　　data.horizontalAlignment = GridData.FILL;
　　data.grabExcessHorizontalSpace = true;
　　data.horizontalSpan = 3;
　　data.verticalSpan = 2;
　　data.heightHint = 150;
　　Button five = new Button(shell, SWT.PUSH);
　　five.setText("按钮5");
　　five.setLayoutData(data);
　　
　　shell.pack();
　　shell.open();
　　while (!shell.isDisposed())
　　{
　　　if (!display.readAndDispatch())
　　　{
　　　　display.sleep();
　　　}
　　}
　　display.dispose();
　}
}

　　上面的例子将网格设成3列，在第一行的第一列放置了第一个按钮。然后将一个Composite对象放到第一行第二、三列（data.horizontalSpan = 2），在这个对象上放到个按钮。最后在下面建立了第5个按钮。

　　FormLayout

　　FormLayout是SWT中最复杂的布局。在这一部分我将详细讨论FormLayout。这个布局虽然复杂，但它确可以对控件进行更多的控制。

　　FormLayout和其它的布局类似，也有一个FormData类用于设置布局信息。但我其它的布局不同的是FormLayout使用另外一个类来控制控件的大小和位置，这个类是FormAttachment。控件的上、下、左、右分别要4个FormAttachment对象来控制。通过这些FormAttachment对象可以控制当前控件如何在它的父窗口中显示，以及和其它控件的相对位置。

　　在FormLayout中，描述位置的4个属性（left、top、right、bottom）都是一个FormAttachment对象。而并不是一个简单的值。在FormAttachment中比较常用的属性是numerator，这个属性描述控件的4个边距Shell的边缘的距离。
按百分比放置控件

　　可以通过FormAttachment的numerator属性设置百分比。下面的代码将一个按钮在它的父窗口的宽度的40%处放置按钮。当Shell的尽寸改变后，按钮的位置也随之变化，但按钮的大小并不改变。

Button button = new Button(shell, SWT.PUSH);
button.setText("按钮");
FormData data = new FormData();
data.left = new FormAttachment(40);
button.setLayoutData(data);

　　但如果同时设置data的left和right属性又如何呢？如果是这样的话，那么这个按钮的尺寸就会改变。下面的例子将一个按钮放到水平方向中心的位置。我们可以将left的比例设计为40%，而right的比例设置60%。如果这样设置，无论窗体如何变化，这个按钮始终在水平方向的中心。这是一个简单的数学计算。如果一个按钮的左边在40%的位置，而右边在60%的位置，也就是说，按钮的右边距窗体的右边也是40%。这样可以算出，按钮的宽度占窗体的20%（哈哈，要想使用FormLayout，可要有一定的数学基础啊!）。

Button button = new Button(shell, SWT.PUSH);
button.setText("按钮");
FormData data = new FormData();
data.left = new FormAttachment(40);
data.right = new FormAttachment(60);
button.setLayoutData(data);

　　不过在使用FormAttachment同时给left和right或top和bottom赋值时，不能将这两个比例设成一样的，要不就将按钮压扁了（按钮看不到了，宽或高为0）。如果想要按钮在中心位置，这两个比例的和必须是100。而且left(top)的比例要小于right(bottom)的比例。

　　设置控件的偏移量

　　SWT之所以提供了布局，目的就是让你尽量少使用绝对坐标来设置控件。但在有时，我们又必须使用绝对坐标。如果是这样的话，你可以使用控件的setLocation来设置，也可以使用FormAttachment提供的偏移量去达到同样的效果。

FormData data = new FormData();
data.left = new FormAttachment(0, 20);
data.top = new FormAttachment(0, 40);
button.setLayoutData(data);

　　上面的代码相当于setLocation(20, 40)，即将按钮设置的位置设置成(20, 40)。

　　根据其它控件的调整位置

　　一般在窗体上都有不只一个控件，这些控件之间都是有一定关系的，它们的位置也是相对的。因此，FormLayout为我们提供了根据其它控件设置当控件位置的方法。如根据另外一个控件设置当前控件左边或右边的位置。

　　下面的例子将根据一个按钮的位置设置另外一个按钮的位置。有两个按钮，第二个按钮根据第一个按钮的底边设置自己的位置。

Button button1 = new Button(shell, SWT.PUSH);
button1.setText("按钮1");
FormData data1 = new FormData();
data1.top = new FormAttachment(20);
data1.left = new FormAttachment(40);
data1.right = new FormAttachment(50);
button1.setLayoutData(data1);
// 第二个按钮
Button button2 = new Button(shell, SWT.PUSH);
button2.setText("按钮2");
FormData data2 = new FormData();
data2.left = new FormAttachment(button1, 0, SWT.CENTER);
data2.top = new FormAttachment(button1);
button2.setLayoutData(data2);

　　上面的"按钮2"将根据"按钮1"将自己水平方向的位置设置成"按钮1"的中心位置。
StackLayout

　　我们在最后一部分来讨论StackLayout，并不是因为StackLayout在这5种布局中最复杂，而是这个布局并不在org.eclipse.swt.layout中，而在org.eclipse.swt.custom中。从这个布局的名子可看出，它是将许多SWT控件放到一个集合中，这些控件有同样的尺寸和位置。但只有在最上面的控件才能被显示。

　　StackLayout只有一个空的构造函数，它只有一个属性topControl，这个属必确定了哪一个控件可以被显示。这个属性默认值是null，也就是说，如果不设置它，那将没有控件被显示在窗体上。但要注意的是，设置topControl并不会将StackLayout中控件删除。

package layout;

import org.eclipse.swt.events.*;
import org.eclipse.swt.widgets.*;
import org.eclipse.swt.custom.StackLayout;
import org.eclipse.swt.SWT;

public class TestStackLayout
{
　public static void main(String[] args)
　{
　　Display display = new Display();
　　Shell shell = new Shell(display);
　　StackLayout layout = new StackLayout();
　　shell.setLayout(layout);
　　StackLayoutSelectionAdapter adapter = new StackLayoutSelectionAdapter(shell, layout);
　　Button one = new Button(shell, SWT.PUSH);
　　one.setText("按钮1");
　　one.addSelectionListener(adapter);
　　Button two = new Button(shell, SWT.PUSH);
　　two.setText("按钮2");
　　two.addSelectionListener(adapter);
　　Button three = new Button(shell, SWT.PUSH);
　　three.setText("按钮3");
　　three.addSelectionListener(adapter);
　　layout.topControl = one;
　　shell.open();
　　while (!shell.isDisposed())
　　{
　　　if (!display.readAndDispatch())
　　　{
　　　　display.sleep();
　　　}
　　}
　　display.dispose();
　}
}

class StackLayoutSelectionAdapter extends SelectionAdapter
{
　Shell shell;
　StackLayout layout;

　public StackLayoutSelectionAdapter(Shell shell, StackLayout layout)
　{
　　this.shell = shell;
　　this.layout = layout;
　}

　public void widgetSelected(SelectionEvent event)
　{
　　Control control = layout.topControl;
　　Control[] children = shell.getChildren();
　　int i = 0;
　　for (int n = children.length; i < n; i++)
　　{
　　　Control child = children;
　　　if (child == control)
　　　{
　　　　break;
　　　}
　　}
　　++i;
　　if (i >= children.length)
　　　i = 0;
　　layout.topControl = children;
　　shell.layout();
　}
}

　　上面这个例子在Shell上有三个按钮，通过按最上面显示的按钮，这三个按钮循环交替显示。
