构建高可用负载均衡—CentOS6.4+Haproxy+Keepalive

ykuj

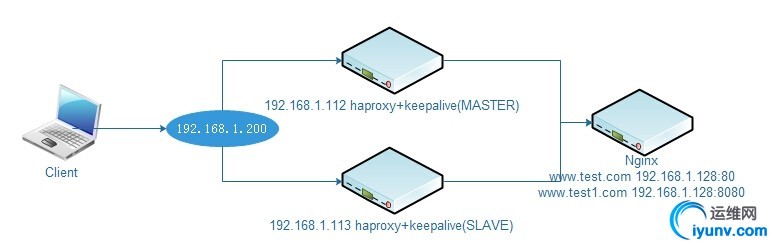

1、实验拓扑如下，这里用NGINX做的基于端口的虚拟主机，方便之后的测试


2、安装前准备
Haproxy 国内下载你懂得
Keepalived 下载地址www.keepalive.org
同步时间

1	#ntpdate pool.ntp.org

3、haproxy安装(主备节点安装一样)

1 2 3 4 5 6 7

#tar -zxvf haproxy-1.5.9.tar.gz #cd haproxy-1.5.9 # uname -a Linux localhost.localdomain 2.6.32-358.el6.x86_64 #1 SMP Fri Feb 22 00:31:26 UTC 2013 x86_64 x86_64 x86_64 GNU/Linux #make TARGET=linux26 PREFIX=/usr/local/haproxy install #cd /usr/local/haproxy # mkdir conf logs

4、创建配置文件信息如下

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

#vim conf/haproxy.cfg global        log 127.0.0.1 local0//日志输出配置，所有日志都记录在本机，通过local0输出      maxconn  5120  //最大连接数      chroot   /usr/local/haproxy  //改变当前工作目录      uid      100  //所属用户的uid      gid      100  //所属用户的gid      daemon  //以后台形式运行haproxy         nbproc   2  //创建2个进程进去deamon模式      pidfile  /usr/local/haproxy/logs/haproxy.pid  //pid文件 defaults        log     127.0.0.1  local3        mode    http  //http七层,tcp4层,health只返回OK      option  httplog  //采用httpd日志格式      option  dontlognull        option  redispatch        retries 3  //三次失败认为服务不可用 maxconn 3000  //默认的最大连接数      contimeout 5000  //连接超时时间      clitimeout 50000  //客户端超时时间      srvtimeout 50000  //服务器超时时间      stats enable        stats uri /admin  //统计页面的url      stats auth admin:admin  //统计页面的用户名密码      stats realm Haproxy  statistic  //统计页面提示信息 stats hide-version//隐藏统计页面版本信息 listen web_proxy *:80 server web1 192.168.1.128:80 check inter 5000 fall 1 rise 2   server web1 192.168.1.128:8080 check inter 5000 fall 1 rise 2 //check inter 5000 是检测心跳频率，rise 2 是2次正确认为服务可用，fall 1 是1次失败认为服务不可用，weight代表权重

5、keepalive安装配置(主备安装一样，注意配置文件的修改)

1 2 3 4 5 6 7 8 9 10 11

# yum -y install openssl-devel #tar -zxvf keepalived-1.2.13.tar.gz #cd keepalived-1.2.13 #./configure --prefix=/usr/local/keepalived #make && make install #cp /usr/local/keepalived/etc/rc.d/init.d/keepalived /etc/init.d/ #ln -s /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/keepalived #chmod +x /etc/init.d/keepalived #mkdir /etc/keepalived #ln -sf /usr/local/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf

6、修改配置文件

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

# cat /etc/keepalived/keepalived.conf ! Configuration File for keepalived global_defs {    notification_email {      root@localhost.com    }    notification_email_from root@localhost.com    smtp_server 127.0.0.1    smtp_connect_timeout 30    router_id LVS_DEVEL } vrrp_script chk_haproxy {    script "/root/chk_haproxy.sh"//检测脚本    interval 2    weight 2 } vrrp_instance VI_1 {     state MASTER //实例的初始状态，备节点为BACKUP     interface eth0     virtual_router_id 51     priority 100//高优先级精选master,至少高backup50     advert_int 1     authentication {         auth_type PASS//认证方式，支持PASS和AH         auth_pass 1111//认证的密码     }     virtual_ipaddress {         192.168.1.200//vip     }         track_script {         chk_haproxy//检测命令         } }

7、keepalived检测脚本

1 2 3 4 5 6

# cat chk_haproxy.sh #!/bin/bash A=`ps -C haproxy --no-header | wc -l` if [ $A = 0 ] ;then /etc/init.d/keepalived stop fi

8、启动keepalived

1 2 3 4 5 6 7

# service keepalived start 报错信息 Starting keepalived: /bin/bash: keepalived: command not found [FAILED] 解决方法 # ln -s /usr/local/keepalived/sbin/keepalived /usr/sbin/keepalived

9、验证过程
首先先看下nginx配置

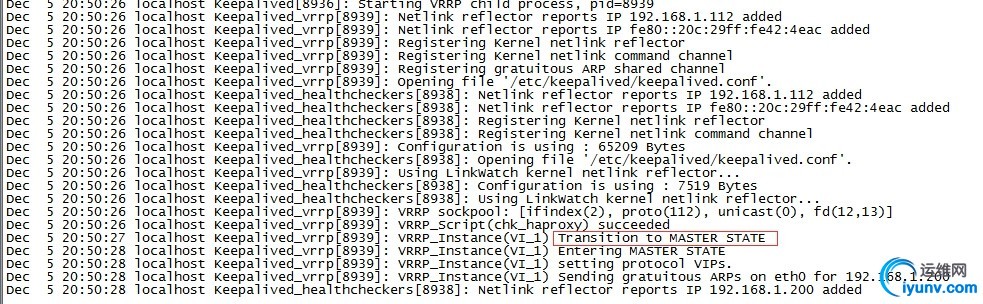

分别启动Master和SLAVE ，看到主备节点日志如下：

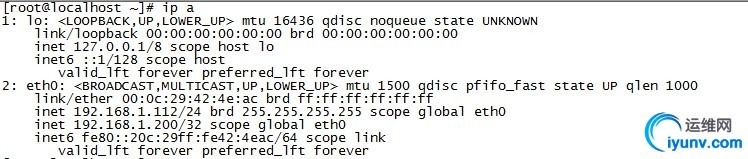

Master上可以看到vip信息

之后测试haproxy负载均衡是否正确




看下自动监控页面，发现轮询正常！

之后测试Master的haproxy挂掉了，是否切换

1	#killall haproxy

之后看下keepalived的日志信息，发现主的已经根据脚本停掉了，并且VIP开始漂移

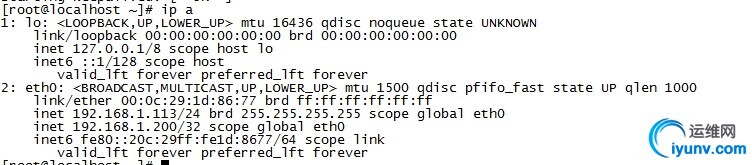

Slave的可以看到已经升为Master并且获得VIP地址



最后在测试访问，均正常！
