H3C MSR36路由器重装系统

ykuj

一台H3C MSR36系列的路由器开机后停留在


提示符下，似乎是不能运行启动软件包了。重启后按Ctrl+B进入BOOT ROM菜单，进入文件系统查看CF卡的内容，貌似启动软件包名称上有些混乱，原因未知（意外断电？上次升级操作失误？），干脆格式化CF卡，重装系统。
这里简要记录下操作步骤。

一. 准备PC环境用于安装
1. 硬件：PC，网线；
2. 软件：ciscotftp软件，路由器最新的IPE文件（从H3C官网下载，文中使用的版本为MSR36-CMW710-R0106P08.IPE）；
3. 配置：网线连接PC网卡和路由器的GE0/0接口
            设置PC的IP地址：192.168.1.100

            将IPE文件复制到 D:ciscotftph3c 目录下

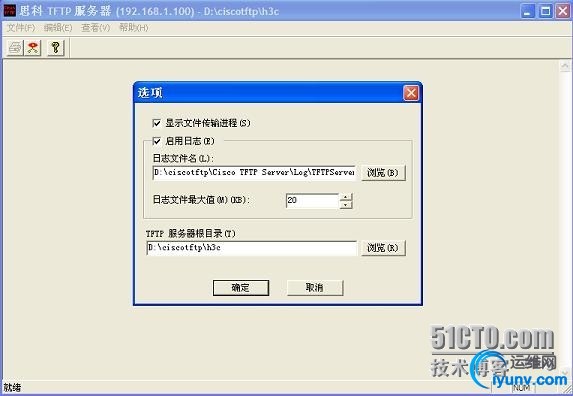

            运行cisco tftp 服务器软件，并设置tftp根目录为 D:ciscotftph3c


二. 配置路由器以太网口参数
        开机按Ctrl+B进入BOOT ROM菜单，在BOOT ROM菜单下键入<3>进入以太网口子菜单，然后键入<5>进入以太网口配置菜单：

==================================================
|Note:'.' = Clear field. |
|'-' = Go to previous field. |
|Ctrl+D = Quit. |
======================================================================
Protocol (FTP or TFTP) :tftp
LoadFile Name :MSR36-CMW710-R0106P08.IPE
                       :
Target File Name :MSR36-CMW710-R0106P08.IPE
                          :
Server IP Address :192.168.1.100
LocalIP Address :192.168.1.101
GatewayIP Address :0.0.0.0
FTPUser Name :
FTPUser Password :

        依次重新设定各参数：tftp协议，文件名，PC IP地址，路由器IP地址等...
        可能需要重启路由器，重新设置的IP地址才会生效。

三. 加载软件

        BOOT ROM菜单，在BOOT ROM菜单下键入<3>进入以太网口子菜单，然后键入<3>：
        将会进行IPE文件的传输，ftp服务端也可以查看传输的进度，传输完成后路由器会自动解压缩，并有相应的提示，此时可以reboot机器。

四. 导入授权文件
        将机器的授权文件复制到cfa0:/license文件夹中。

五. 修复Data Feature
       我在升级过程中遇到安装了data版授权激活文件，但是data软件包无法加载的情况。这时可以通过手动加载软件包的方式，使之生效：
        install activate feature cfa0:/msr36-cmw710-data-r0106p08.bin
        之后再执行以下命令，可以查看已经运行的软件包：
        display install active
        最后执行如下命令，使当前配置在下次重启后依然生效：
        install commit
        完成该步骤后如果有兴趣的话，进去BOOT ROM菜单，文件控制子菜单，会发现msr36-cmw710-data-r0106p08.bin已被设置为"Main"类型，即系统默认的引导文件。

全部工作完成。
