如何使用cisco的iou工具

54t23

这里介绍一下iou的web版本工具的安装及使用过程

一、使用软件：

• Vmware Workstsstion 9.0以上版本或者最新的Vmaare Player工具
• UD VM REV v21软件，它包含四个文件


UD IOU v21 REV.mf
UD IOU v21 REV
UD_IOU_v21_REV-disk1
UD_IOU_v21_REV-disk2
3.cisco的Secure CRT或者putty工具

二、实验前提：
如何本地计算机已经安装了虚拟机（Vmare Player或者 Vmware Workstation），建议先把它卸载掉，然后再重新安装，安装好虚拟机后，然后点击“UD IOU v21 REV”这个文件，打开虚拟机，然后就是导入

三、本地计算机的硬件要求：

• 计算机要求支持虚拟化
• 计算机要求内存不小于5GB，最好是8GB或者更高


四、实验过程
第一步：下载iou工具，如下所示：选择第一个，最新CCIE IOU-WEB 1.2.2.21这个
第二步：如果原先计算机上面安装了虚拟机，就先卸载，如下所示：卸载Vmware Player这款工具
第三步：安装虚拟机（具体过程省略）

第四步：导入虚拟机（CentOS 6.4版本）
如下所示：要么双击“UD IOU v21 REV”程序，要么就从安装好的Vmware Workstation里面直接的导入“UD IOU v21 REV”程序

点击导入

第五步：开启虚拟机“UD IOU v21 REV”


下面是：1.通过web界面访问的的IP地址，2.iou登陆的用户名与密码

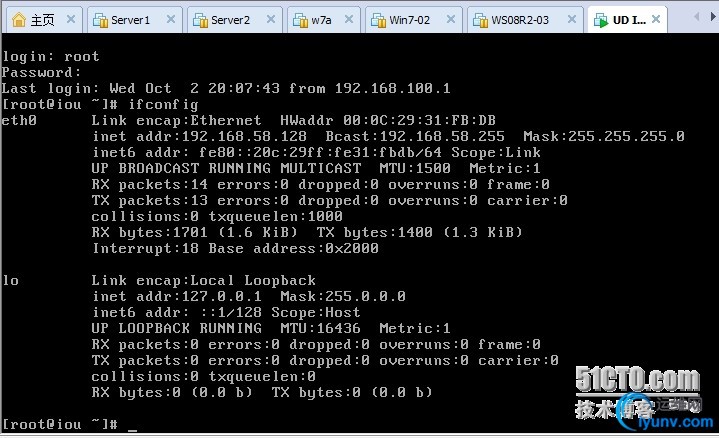

查看服务器的IP地址

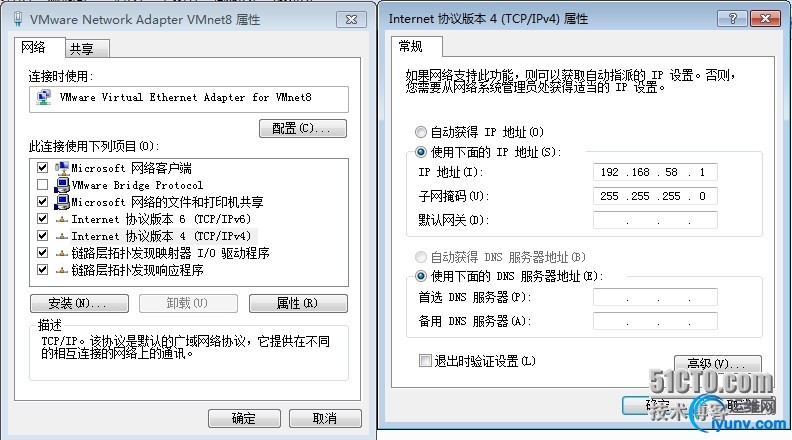

查看本地计算机虚拟网卡的IP地址

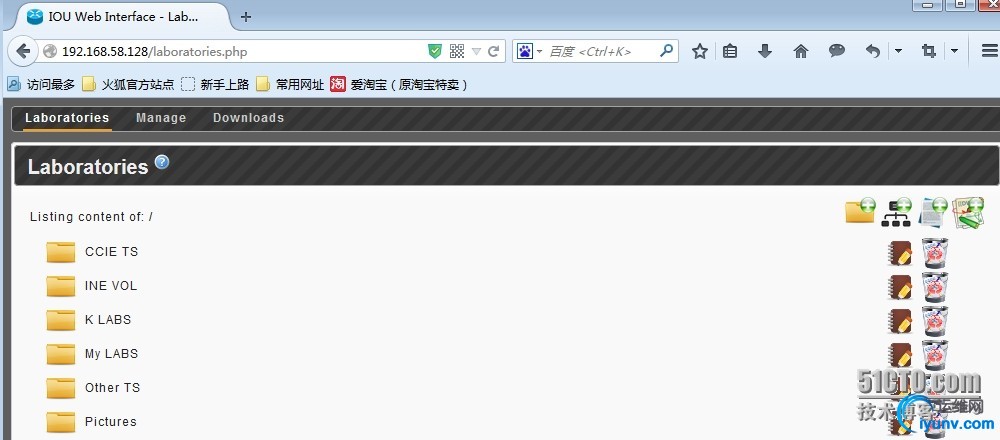

第六步：通过web界面登陆到iou的实验界面，在地址栏输入：http:\192.168.58.128，然后回车（注意要带有chmroot的浏览器，例如：Google游览器、Fox游览器）

第七步：介绍如何的使用iou这款工具

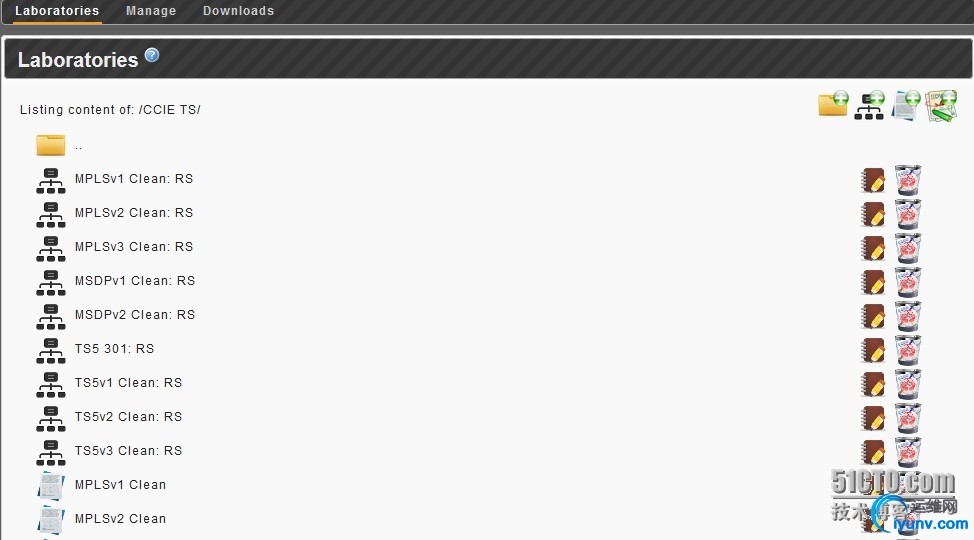

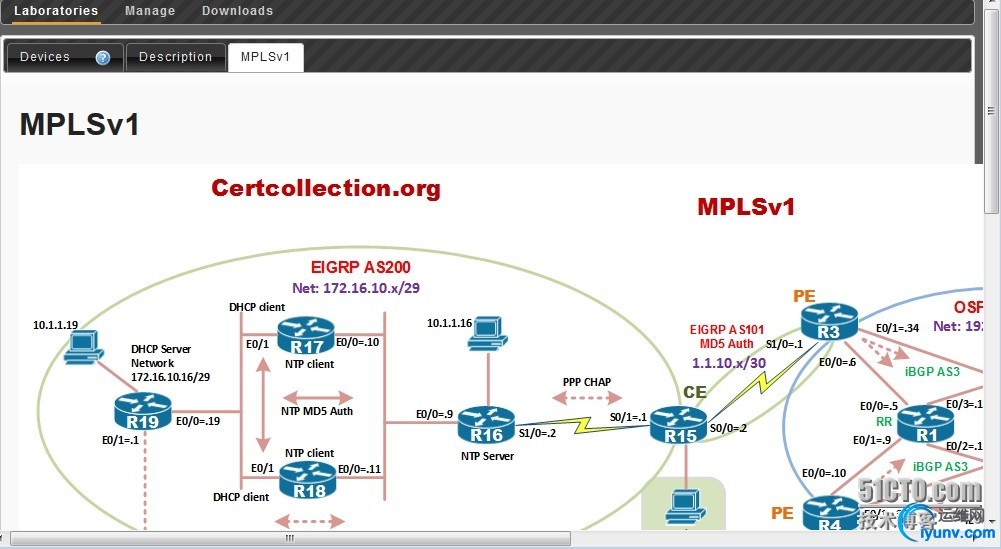

下面可以看到有很多的实验，这里仅仅只是CCIE TS里面的实验 这就是MPLS v1的实验拓扑

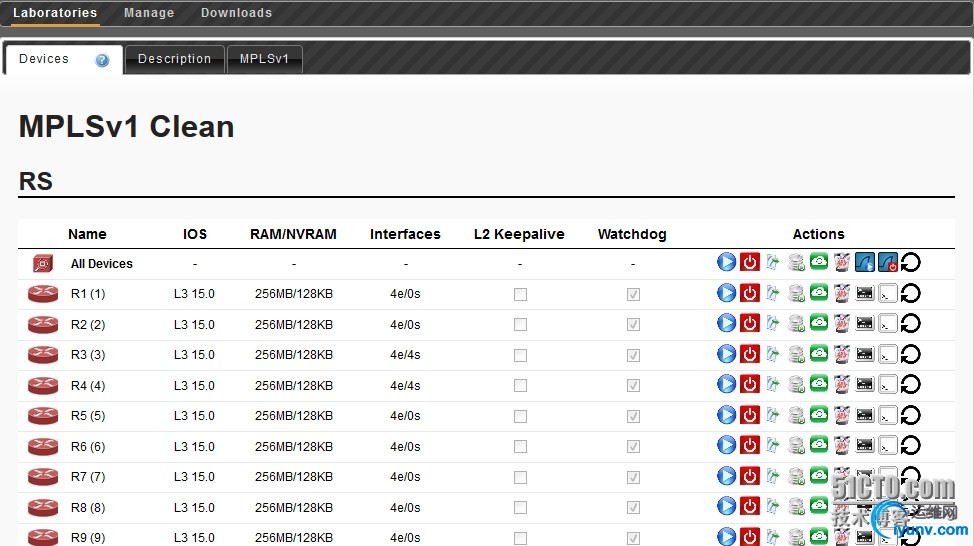

下面介绍如何的开启路由器，如下所示：点击带有三角箭头的东西就OK了

第八步：使用Secuer CRT工具

如下所示：设置路由器R1的telnet登陆方式，注意要修改端口

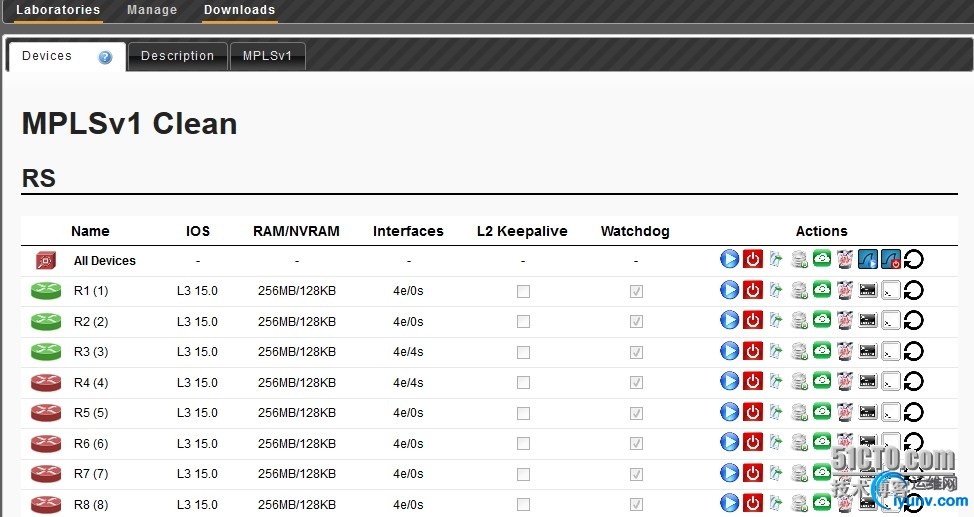

开启的路由器，如下所示：开启的路由器的颜色全部都为绿色

同时打开路由器R1、R2及R3，并且在同一个界面显示，如下图所示操作方式，把R1、R2及R3路由器同时选中，然后点击连接

如下所示：

第九步：如何使用Secure CRT工具，利用SSH登陆到CentOS服务器上面

设置用户名，登陆时候提供密码

如下所示：点击“接受并保存”




OK,有关IOU的web演示过程就到此结束
