　　前面已经讲述过了IBM RSA (IBM rational software architect ) V8（具体版本V8.04），建模使用的一些操作，具体可以参考如下链接：

IBM RSA (IBM rational software architect ) V8 学习之一 安装



IBM RSA (IBM rational software architect ) V8 学习之二 新建项目



IBM RSA (IBM rational software architect ) V8 学习之三 C++类图



IBM RSA (IBM rational software architect ) V8 建模学习之四 C++类图转换成c++代码



IBM RSA (IBM rational software architect ) V8 建模学习之五 C++继承设计

整个的文章关于C++的类图建模的东西也差不多了，面向对象的三大特征：封装、继承和多态，都差不多了，类图自然就是描述封装了，继承前面一讲也说了，多态的话后续会做一个GOF的设计模式系之一的描述吧。

今天说说C++的一个很重要的特征－－模板，同时附带着涉及一下命名空间（namespace）。

模板的建模，估计是最简单的了。

废话不多说了，开始吧：

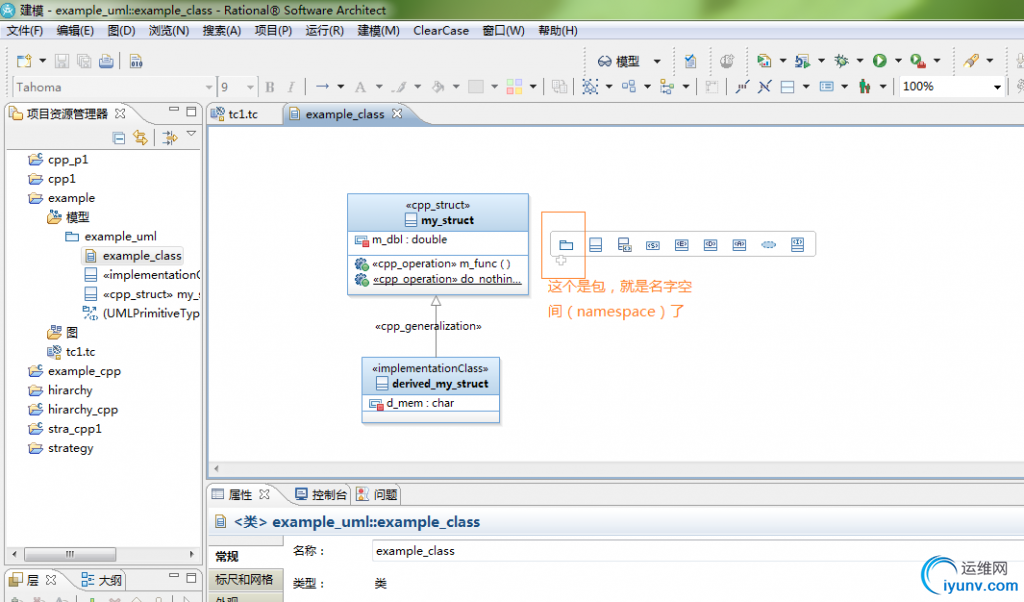

1、还是在之前的项目上面进行，之前已经建立了一个类继承图了，如下：



在图上标柱出来了，黄色矩形区域就是RSA里面说的包了，在C++里面叫做名字空间。

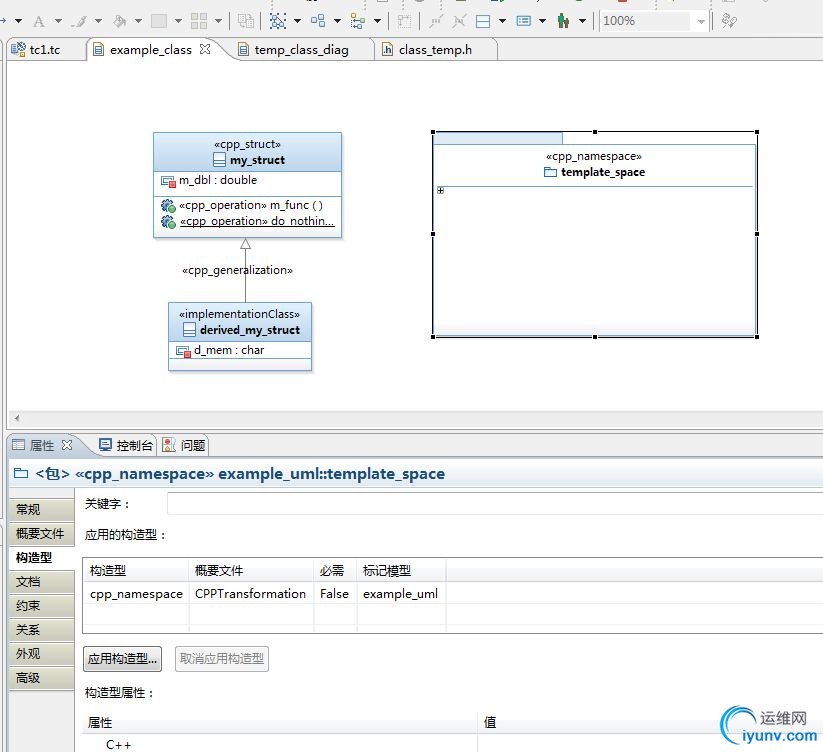

2、新建一个包，名叫template_space，修改构造型为cpp_namespace类型，然后在“属性”的”高级“里面输入名字空间名字也为template_space：

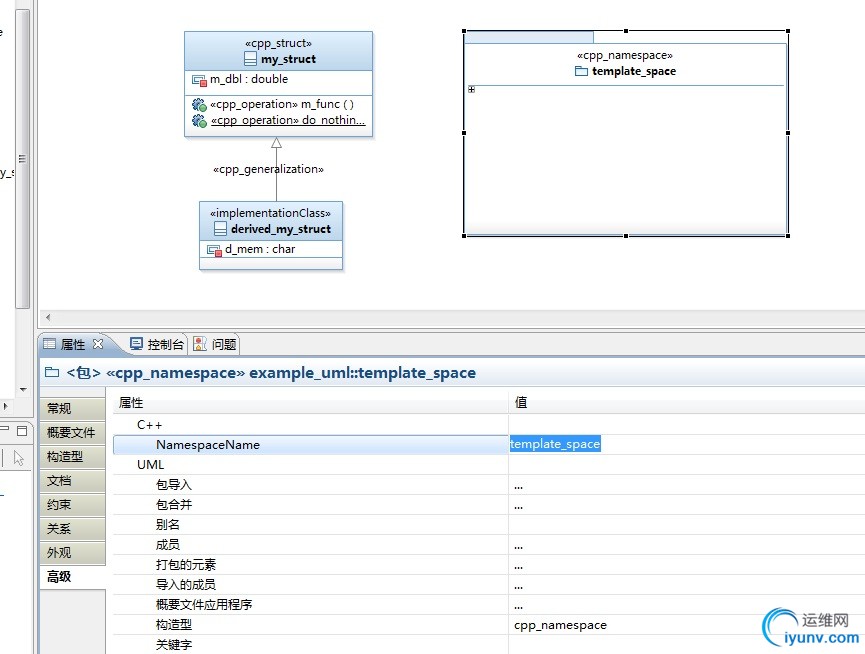

再看修改名字空间的截图，如果不做这一步，你的命名空间代码将是没有名字的，也就是匿名的命名空间：

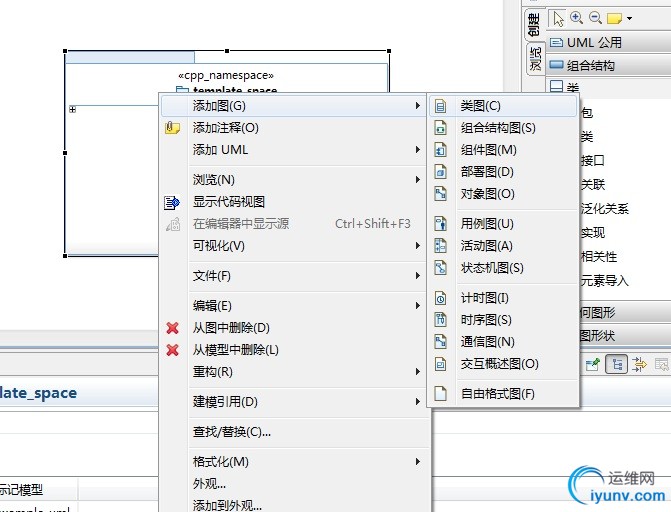

3、选择包（namespace），右键添加类图，命名为“temp_class_diag”

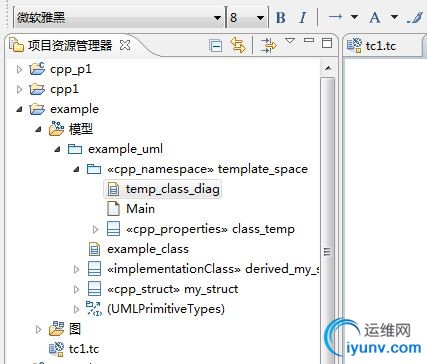

4、添加后在，资源管理器，在包下面就有了相应的命名空间和类图：

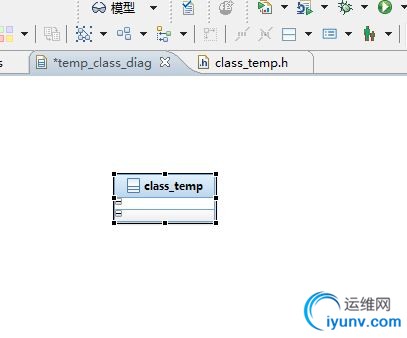

5、在类图里面添加一个类命名为class_temp:

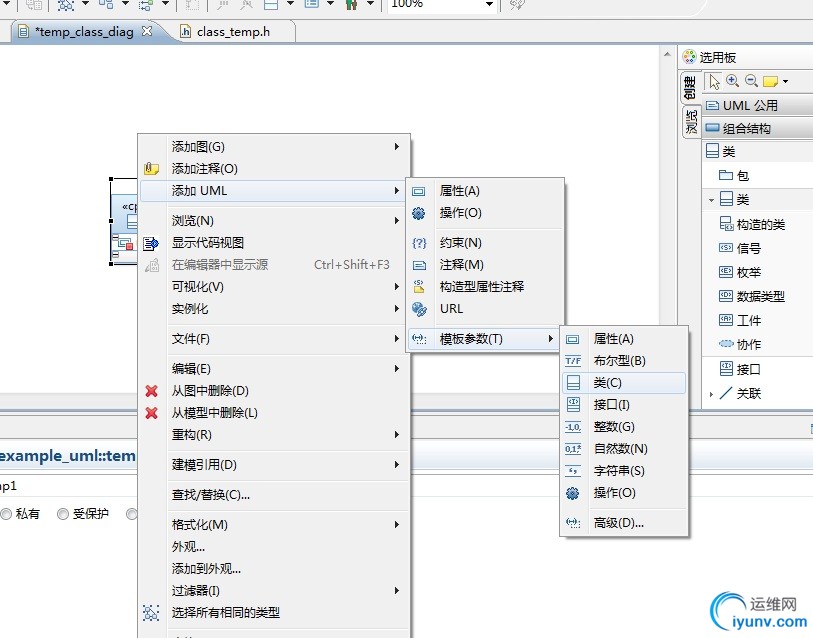

6、把class修改为cpp_property类型，鼠标放在类class_temp上面，右键-->"添加UML"-->"模板参数"，如下：

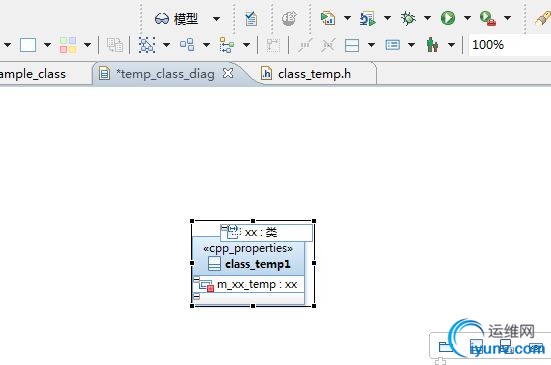

7、选择类，修改名字为xx，同时在类里面添加变量，m_xx_temp，选择变量类型为模板xx：



8、保存工程，生成C++代码。相应的C++代码就OK了。代码如下：

#ifndef CLASS_TEMP1_H
#define CLASS_TEMP1_H
//Begin section for file class_temp1.h
//TODO: Add definitions that you want preserved
//End section for file class_temp1.h


namespace template_space
{

//@generated "UML to C++ (com.ibm.xtools.transform.uml2.cpp.CPPTransformation)"
template <class xx>
class class_temp
{
//Begin section for ::class_temp1
//TODO: Add attributes that you want preserved
//End section for ::class_temp1
private:

//@generated "UML to C++ (com.ibm.xtools.transform.uml2.cpp.CPPTransformation)"
xx m_xx_temp;


};  //end class class_temp

}//end namespace

#endif




周末了，哈哈，累死了。


其实我非常懒的，不是怕自己忘记，真不会写这些，很多都是我自己琢磨出来的，也琢磨了很久哦，IBM RSA的相关的书籍都是V7版本或者之前的，也很少提及C++相关的操作。


还有转载请提及出处！

最后还是一句：一切都是如此美好，哈哈。
