通向架构师的道路（第十六天）IBM Websphere与IBM HttpServer的集成

mindong

一、IBMWebsphere与IBMHttpServer
　　IBM WebSphere非常强大,几乎可以和任何主流Web服务器集成。其原理和Weblogic与Apache以及tomcat与Apache的集成原理一致，也是以plug-in(插件)的方式来做应用的。
　　不过我们今天要介绍的是IBM自带的HttpServer，又称IHS。
　　IHS其实就是一个Apache，IBM拿了Apache过来进行了改造，使得它可以和它的WAS系列产品紧密结合并且可以通过WAS的Admin Console对它进行可视化管理。
　　在今后的教程中我们会涉及到IBM WebSphere的集群及WebSphere Application Server Network Deployment也是使用这个IHS来做各个不同集群节点间的HTTP请求派发的。
二、基本概念
　　IBM 的HttpServer其实就是一个Apache，除了插件生成这一块不需要像Weblogic或Tomcat那样需要去它们的官网下载相关的.so文件，其它设置都和Apache无疑，因此大家可以参考我的教程的“第一天之Apache整合Tomcat”与“第三天之apache性能调优”中的内容去调优和配置这个Apache。
　　IBM的HttpServer与WAS作集成时，只要你装了IBMHttpServer那么它的plug-in是可以通过WAS的Admin Console动态Generate出来的。我们下面就来介绍这两者是如何集成的。
三、安装IBM HttpServer
　　我们这边用的是IBM HttpServer，它在官网上下载后的文件名为” C87PNML.zip”，我们把它解压到一个指定目录中去。

　　找到launchpad.exe文件，运行它。

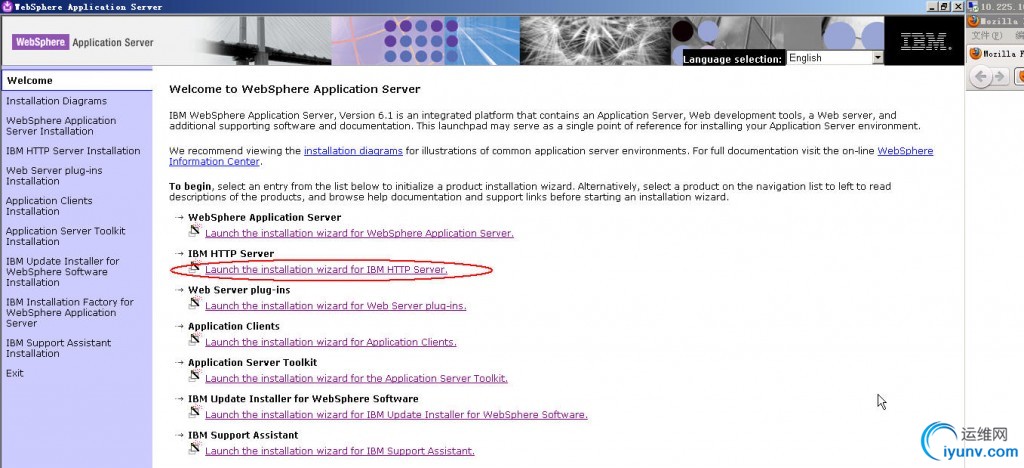

　　选择”Launch the installationwizard for IBM HTTP Server”项。

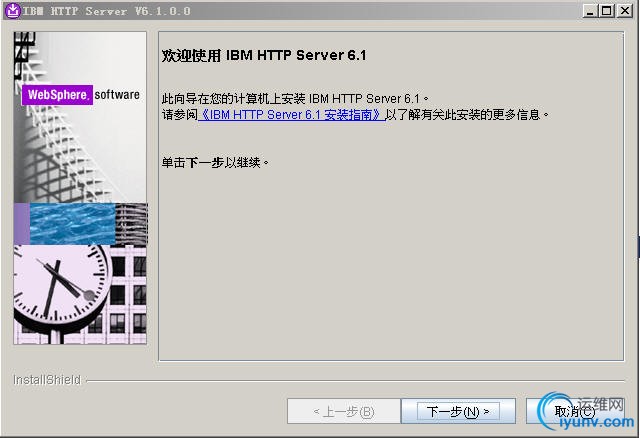

　　[下一步]

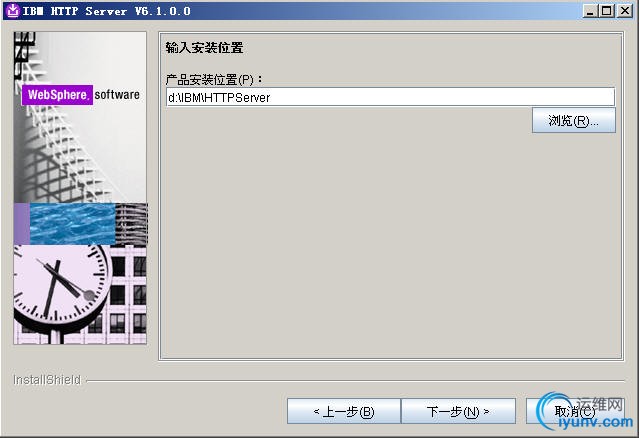

　　指定相关的安装目录。

　　[下一步]
　　可以使用默认的端口，保持这个设置不动直接下一步

　　[下一步]
　　你可以把它作为windows的“服务项”，也可以不作为winodws的“服务项”，这个安装和apache是一样的。

　　[下一步]

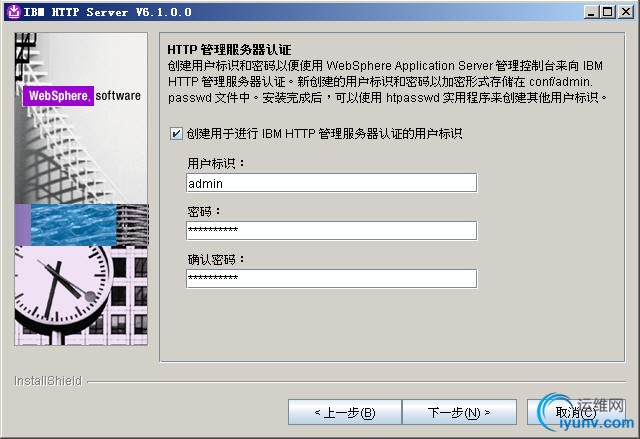

　　我们这边的用户名和密码保持和我们的WAS的控制台一致即：
　　用户名 admin
　　密 码 password_1

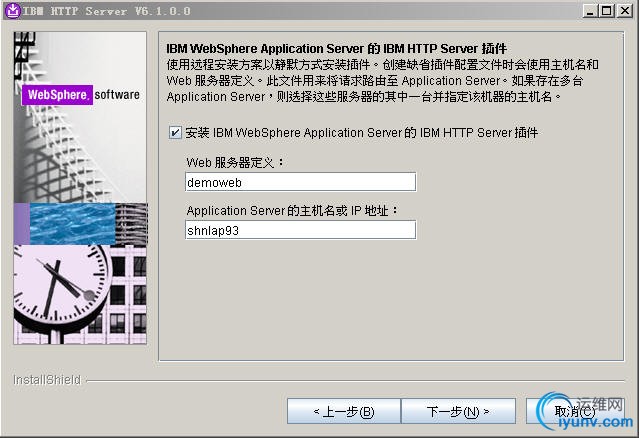

　　[下一步]

　　[下一步]->[下一步]后开始安装

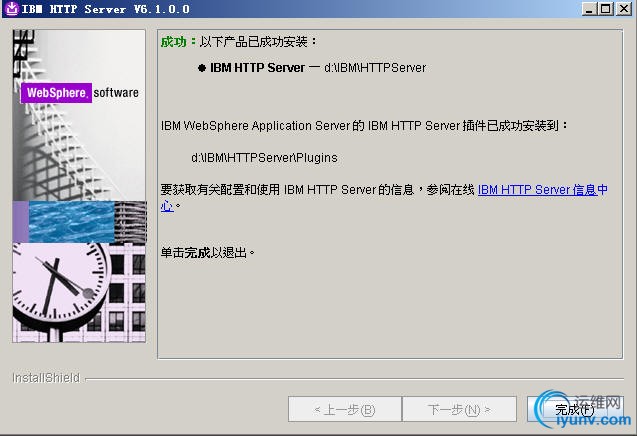

　　安装完后点击[完成]按钮

　　这是IBM HTTPServer安装完后在系统中生成的相关的菜单项，我们可以直接点这个Start Http Server。

　　运行后在IE中输入http://localhost或者是http://主机名 ，看到以下网页即代表我们的HTTPServer安装成功了。

四、使用WAS控制台自动生成与IHS集成时的plugins
　　我们先把我们的WAS启动起来。

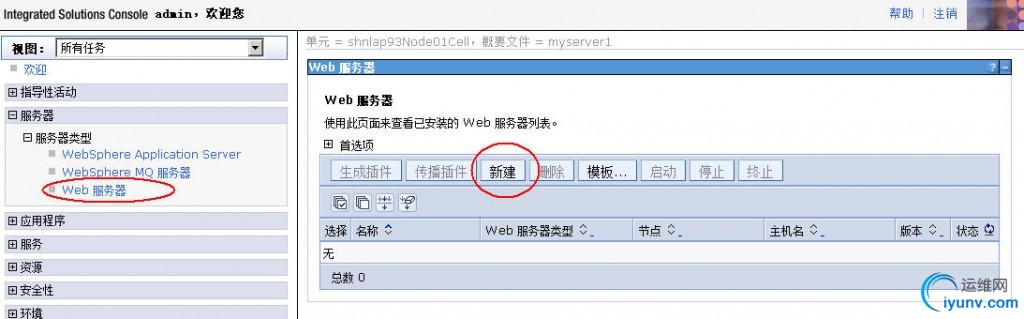

　　通过http://localhost:9060/ibm/console登录WAS的adminconsole，点左边的服务器->服务器类型->Web服务器。

　　我们点击这个[新建]按钮，这个新建按钮将生成我们的plugins以及相关的集成配置文件。
　　在下面这个界面处填写我们的web server的配置名与主机名，并且选择我们的“插件类型”，因为我们用的是IHS+WAS，因此我们使用类型：IBM HTTP Server。

　　[下一步]
　　我们把即将要生成的IHS集成WAS的plugin及其配置文件生成到一个其它的目录，我们这边使用的是d:\deployment\HTTPServer目录用于存放我们从WAS中生成的IHS的plugins文件，因此WAS会在此目录下生成一个Plugins的目录。

　　[下一步]

　　点击[完成]按钮，此时它会在我们的d:\deployment\HTTPServer输出相关的IHS的plugin与相关文件了，此步骤有点慢，稍等一会后，当出现下面这样的界面时

　　点击“保存”完成配置。然后我们去d:\deployment\下查看我们生成了什么东西。

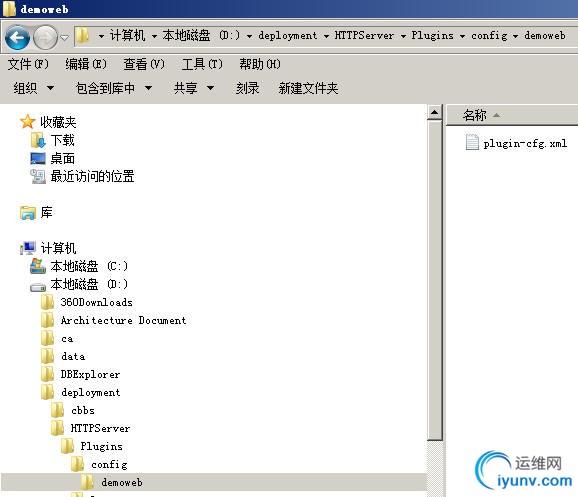

　　我们可以看到在我们的d:\deployment\HTTPServer目录下生成了一个Plugins目录，其内容如下。

　　好了，现在我们开始要真正集成我们的IHS与WAS了。
五、集成IHS与WAS
5.1 配置httpd.conf
　　IBM HttpServer就是一个Apache，因此它的主配置文件也是httpd.conf文件。
　　我们先来到我们的httpserver的安装位置，如：D:\IBM\HTTPServer
　　我们用纯文本编辑工具打开“D:\IBM\HTTPServer\conf\httpd.conf”这个文件。我们来看最后一行：

LoadModule was_ap20_module "d:\IBM\HTTPServer\Plugins\bin\mod_was_ap20_http.dll" 　　WebSpherePluginConfig "d:\IBM\HTTPServer\Plugins\config\demoweb\plugin-cfg.xml"

　　如果你仔细研读过之前的Tomcat与Apache的整合或者是Weblogic与Apache的整合，这两句你一看就懂了。
　　我们在这两行下增加一个Virtual Host：

<VirtualHost *:80> 　　ServerName shnlap93 　　ServerAlias shnlap93 　　ServerAdmin admin@shnlap93 　　DocumentRoot d:/www 　　DirectoryIndex index.htm index.html index.jsp 　　<Directory "D:/www/cbbs"> 　　Options None 　　AllowOverride None 　　Order allow,deny 　　Allow from all 　　</Directory> 　　</VirtualHost>

　　我们设置了一个virtual host，并使得这个host不具有目录浏览只能够解析静态html文件内容。
　　但好像我们发觉总觉得还是缺了点什么内容？还记得我们在做tomcat与apache结合时用的：
　　JKMount*.jsp
　　或者是
　　Weblogic与Apache结合时用的：
　　MatchExpression/cbbs/WEB-INF
　　这样的东西吗？
　　别急，下面来了。
5.2 开始整合
　　把我们在第四小节中生成的plugins的内容，即D:\deployment\HTTPServer\Plugins\config目录下的内容：

就是这个demoweb目录拷贝到我们的IBMHTTPServer的安装目录下去，如果有提示覆盖请选择“是，全部”。　　如：
　　我们的HTTPServer是装在D:\IBM\HTTPServer\
　　那么我们就把：
　　D:\deployment\HTTPServer\Plugins\config\下的内容全部覆盖式拷贝到
　　D:\IBM\HTTPServer\Plugins\config目录内。
　　然后我们用纯文本编辑器打开D:\IBM\HTTPServer\Plugins\config\demoweb\plugin-cfg.xml文件。
第一步：
　　把所有的d:\deployment\HTTPServer的字样换成我们的真实的HTTPServer安装的目录，因为我们的HTTPServer可能与我们的WAS是安装在两台不同的机器上的。
　　如果你在生成plugins时使用的IHS的路径和我们的HTTPServer所在的路径是一致的，那么你大可跳过这一步。
　　如我们这边就需要：
　　把所有的d:\ deployment\HTTPServe替换成D:\IBM\HTTPServer。
第二步：
　　在D:\IBM\HTTPServer\Plugins\config\demoweb\plugin-cfg.xml文件内找到下面这一行：

<UriGroup Name="default_host_myserver1_shnlap93Node01_Cluster_URIs">

　　往下看，我们可以看到如下这些行：

<UriGroup Name="default_host_myserver1_shnlap93Node01_Cluster_URIs"> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/ivt/*"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/snoop/*"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/hello"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/hitcount"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="*.jsp"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="*.jsv"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="*.jsw"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/j_security_check"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/ibm_security_logout"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/servlet/*"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*"/> 　　</UriGroup>

　　这些语句就相当于我们的：
　　JKMount*.jsp
　　或者是：
　　MatchExpression/cbbs/WEB-INF
　　我们把先把下面这段注释掉，因为我们想让所有的/cbbs下动态的内容给我们的WebSphere去解释，所有的静态html内容给我们的IHS解析，而不是像它默认这样，所有的动态静态全交给了WebSphere去解析，这不是我们想要的。因此我们把这一行注释掉。

<!-- 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*"/> 　　-->

　　然后我们在这一行下再增加如下几行：

<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/WEB-INF/*"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*.action"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/servlet/*"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*.jsp"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/*fckeditor/editor/filemanager/connectors/*.*"/> 　　<Uri AffinityCookie="JSESSIONID" AffinityURLIdentifier="jsessionid" Name="/cbbs/fckeditor/editor/filemanager/connectors/*"/>

第三步：
　　保存我们修改的httpd.conf文件，保存我们修改的plugins文件，重启我们的IBM HTTPServer。
　　如果一切无误，那么我们先来书写一个index.htm文件，并把它放在我们的d:\www\cbbs目录下，其内容如下：

<html> 　　<head> 　　<META HTTP-EQUIV="Refresh" CONTENT="1;URL=http://shnlap93/cbbs/index.jsp"> 　　<meta http-equiv="Content-Type" content="text/html; charset=utf-8" /> 　　<title>loading</title> 　　<body> 　　Loading… 　　</body> 　　</html>

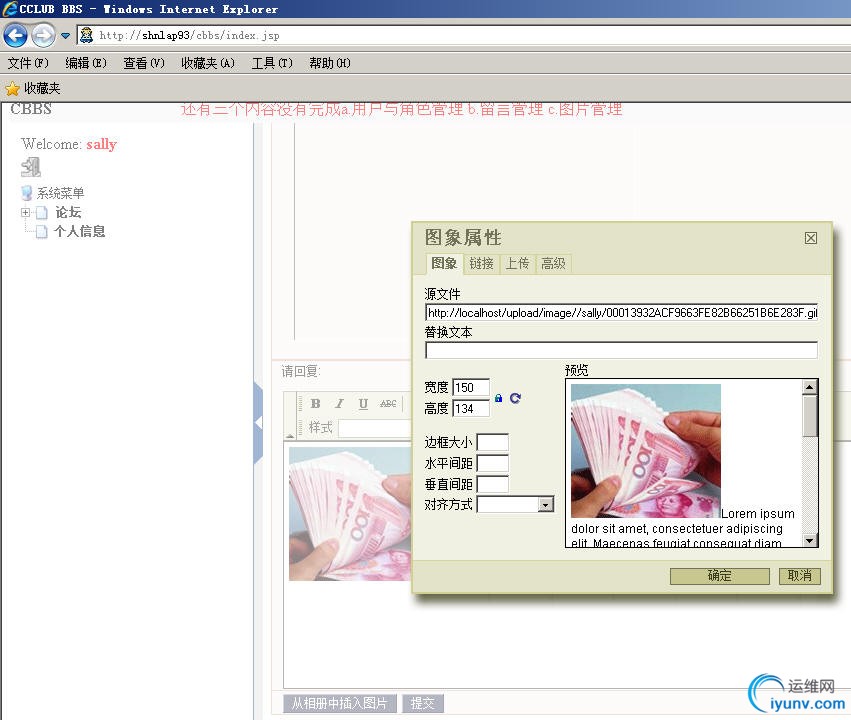

　　然后我们打开一个IE，输入: http://localhost/cbbs/，得到我们的应用的登录界面，输入相关的用户名与密码登录后，进行一些操作：

　　一切无误后，IBM HTTPServer与我们的IBM WebSphere结束成功。
　　结束今天的教程！
