Cacti Weathermap添加主机在线状态图示检测

rtwer

Weathermap  中文名称翻译为 气象图

weathermap版本支持：0.94及最新版


1、首先添加气象图 图例

像这样。
编辑需要添加图例的气象图配置文件 (气象图配置文件默认在/var/www/html/plugins/weathermap/configs/ 目录中)

其中 KEYPOS指定全局图例名称以及 图例位置和 图例标题（cactiupdown即为全局名称，Host_Status为图例显示名字）

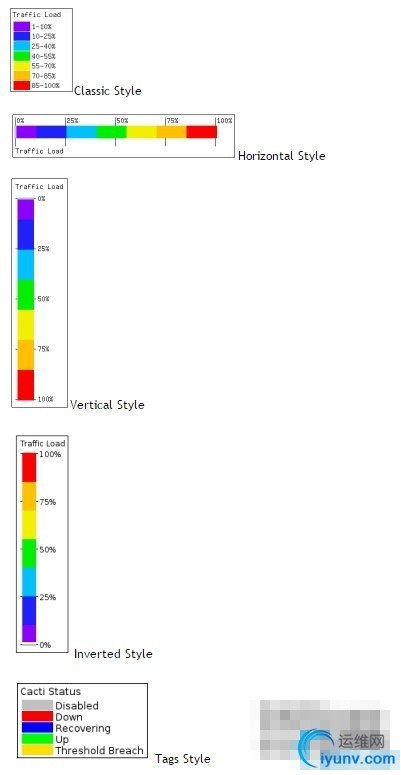

KEYSTYLE 用于设定该图例的显示样式。 根据官方文档提供的图例样式类型有以下几种

前三种只能显示百分比，不能定义标记。   所以我们这里图例样式设定为 tags

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26

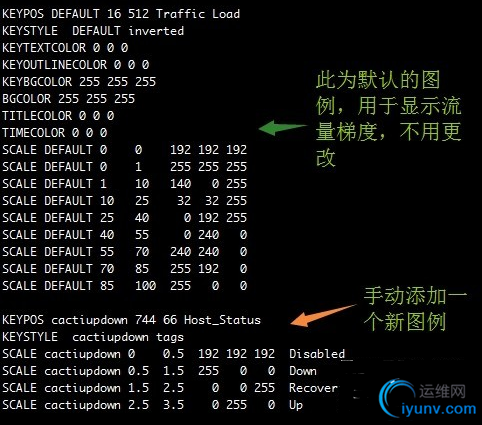

//默认图例，不做更改 KEYPOS DEFAULT 16 512 Traffic Load KEYSTYLE  DEFAULT inverted KEYTEXTCOLOR 0 0 0 KEYOUTLINECOLOR 0 0 0 KEYBGCOLOR 255 255 255 BGCOLOR 255 255 255 TITLECOLOR 0 0 0 TIMECOLOR 0 0 0 SCALE DEFAULT 0    0    192 192 192 SCALE DEFAULT 0    1    255 255 255 SCALE DEFAULT 1    10   140   0 255 SCALE DEFAULT 10   25    32  32 255 SCALE DEFAULT 25   40     0 192 255 SCALE DEFAULT 40   55     0 240   0 SCALE DEFAULT 55   70   240 240   0 SCALE DEFAULT 70   85   255 192   0 SCALE DEFAULT 85   100  255   0   0 //新添加的图例 KEYPOS cactiupdown 744 66 Host_Status   // 744  66为坐标 KEYSTYLE  cactiupdown tags SCALE cactiupdown 0    0.5  192 192 192  Disabled SCALE cactiupdown 0.5  1.5  255   0   0  Down SCALE cactiupdown 1.5  2.5    0   0 255  Recovering SCALE cactiupdown 2.5  3.5    0 255   0  Up

添加完成后，下一个气象图刷新周期就会有新图例出现在气象图中了


2、添加节点的属性以及引用状态

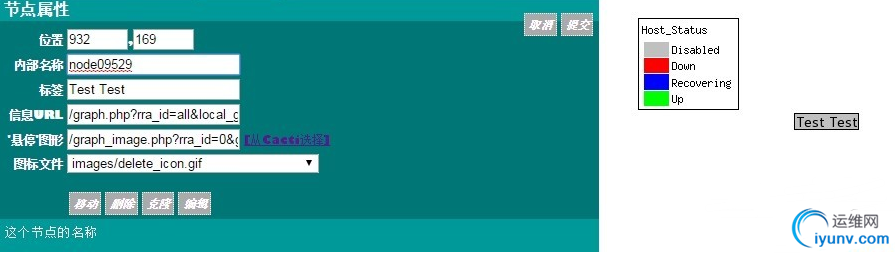

在web页面添加一个测试节点

标签为Test Test     内部名称可以不动，图标可要可不要

添加好后，编辑配置文件

1 2 3 4 5 6 7 8

NODE node09529        //内部名称         LABEL Test Test    //标签，显示名字         TARGET cactihost:37    //固定格式         USESCALE cactiupdown    //设定参考的全局图例名称         INFOURL /graph.php?rra_id=all&local_graph_id=2007         OVERLIBGRAPH /graph_image.php?rr****id=0&graph_no******07         ICON images/delete_icon.gif         POSITION 932 169    //坐标

TARGET cactihost:37
这个字段根据官方文件解释为  TARGET 主机：主机ID号
主机ID号获取方式如下

最后就可以保存配置文件，等待下一次刷新周期然后看主机节点颜色变化了。

宕机状态



正在恢复状态。


weathermap官方文档地址 http://network-weathermap.com/ma ... nfig-reference.html
或者查看本地cacti 的文档（其实内容一样）
