iDRAC6 (Integrated Dell™ Remote Access Controller )是Dell PowerEdge系列服务器上的远程管理方案，R610系列服务器已经集成此管理卡，用户无须购置其它任何设备即可实现服务器底层管理，如系统崩溃恢复，电源控制，BIOS设置。
如果再搭配其DRAC Enterprise控制卡，可实现图形界面下登录到控制台（本人其它文章会具体描述）。
特点：
1.　独立于操作系统和BIOS，服务器无须安装任何程序，只须作相应配置即可。
2.　主控端无须安装任何额外设备，使用Telnet/SSH/浏览器方式即可控制。
3.  可以实现对BIOS甚至操作系统的完全控制。
注：此文对PowerEdge R710 也是完全适用的，R710与R610内部配置完全一样，只是1U与2U的差别。

目前已知的功能：
1.　在操作系统崩溃，死机或BIOS自检出错情况下，远程重启/开机/关机。
2.　通过串口重定向，实现远程对服务器BIOS启动过程的完全控制。
3.　远程实时查看Linux启动时控制台的输出。
4.  通过串口远程登录到Linux,　典型的应用场景：
             以单用户模式通过串口登录到Linux,执行系统紧急救援 。
5.  远程通过PXE自动给服务器安装操作系统(windows/Linux均可)。


设置流程：



 一、设置服务器主板BIOS以启用iDRAC6控制卡
启用iDRAC6控制卡，配置IP, 用户名/密码
默认情况下，启用的 iDRAC6 网络界面使用静态 IP 地址 192.168.0.120。必须对其进行配置，才能访问 iDRAC6。打开服务器电源，当出现以下界面时按Ctrl+E进入设置：

图一：进入设置界面

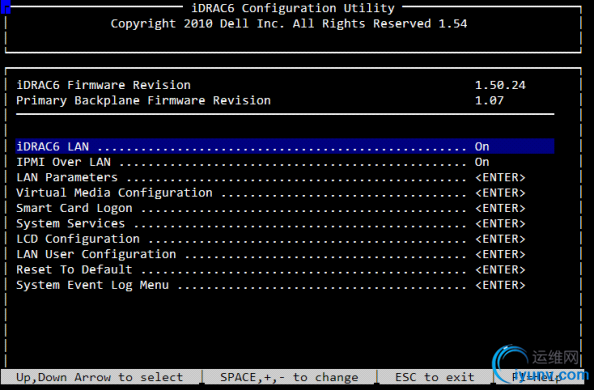

启用iDRAC6 LAN和IPMI Over LAN功能（按左右箭头键设置为On）



图二：启用远程控制卡和IPMI Over LAN





接下来，为远程控制卡配置IP信息，在图二界面中选择LAN Parameters：

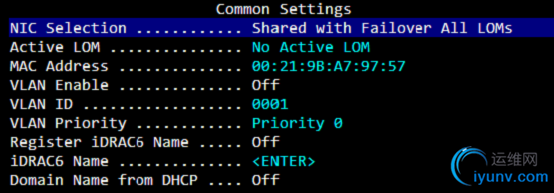

NIC Selecttion 设置为 Shared With Failover All LOMS, 这样的好处就是只要任何一个网卡是连通的，远程控制卡就可以正常连接。

提示：青绿色字体选项无法修改也无须修改。

继续向下滚动，设置IP等参数:

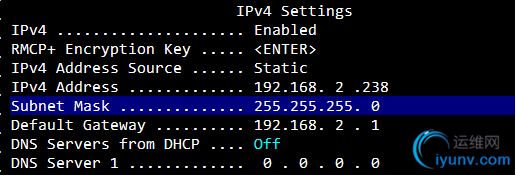

请按自己需要，设置固定或动态IP, 如果需要直接远程连接到控制卡，则需要为其指定有效的网关。DNS不用设置。设置完毕后，按ESC返回到图二界面中。

设置远程管理用户名及密码：
在图二所示界面中选择“LAN User Configuration”,　按图示设置用户名和密码：




配置完毕后，保存BIOS设置后，服务器重新启动。



二、验证配置生效：
1. 将服务器关机（按住开机键数秒），并保证电源线，网线是连通的。在其它计算机机上Ping控制卡的IP，并确认连接没有问题。
2. 测试电源控制功能：
windows下使用一个ipmish.exe小工具，即可远程控制服务器电源：

ipmish.exe -ip 控制卡ip -u 用户名 -p 密码 power reset

输入以上命令，服务器将会重启。

reset: 重启
off  : 关机

On: 开机

Status: 查看电源状态
cycle: 先关机，再延迟开机（即冷启动）

-force: 强制关机

Linux下需要使用ipmitool命令实现电源控制。





三、配置BIOS的串口重定向，以便远程观察/控制BIOS的启动过程
1.设置串口重定向

COM1就是服务器接显示器的串口，我们需要将COM1的输入重定向到COM2接口，观察控制台的输出。
重新启动服务器，按F2进入BIOS设置菜单：

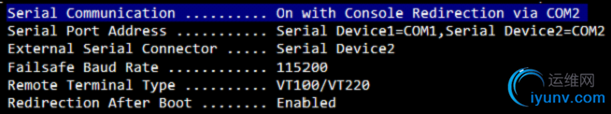

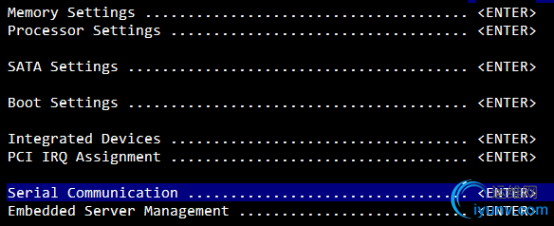

选择　“Serial Communication”，按图示设置串口重定向参数：





注意：如果telnet/SSH连接时出现乱码，可以设置Remote Terminal Type为ansi试试。

保存配置并重启服务器。



2.　测试BIOS输出重定向是否有效
使用telnet客户端程序，连接到控制卡IP(红色字体是手工输入的内容)：

D :> telnet  192.168.2.238

idrac-8R5DY2X login: ipmiroot

Password:

/admin1-> console com2

正常情况下，将同步显示出服务器控制台的界面，配合ipmish工具，重启服务器，观察BIOS的输出（可以使用本地键盘进行控制）

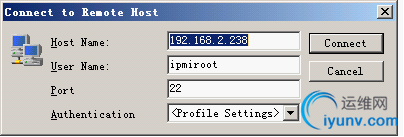

使用SSH客户端程序连接控制卡的IP(先断开Telnet连接)，连接参数:


出现/admin-1>提示符后，输入console com2即可观察控制台的界面，和Telnet效果一样。




使用WEB界面管理服务器，在主控端浏览器地址栏中输入控制卡的IP,　使用设定的用户名和密码登录即可。



四、设置grub参数以观察Linux的启动信息
第三步骤仅能实现主板BIOS输出的观察，要观察Linux启动信息，需要配置grub

编辑grub的配置文件 /etc/grub.conf。



1. 在主要配置部分添加：
 serial -unit=0 -speed=57600

    terminal -timeout=10 serial console

2.  在splashimage前加#将其注释

 在kernel /boot/vmlinuz-2.6.18-164.el5 ro root=/dev/sda1 后添加：
console=tty0 console=ttyS1,115200n8

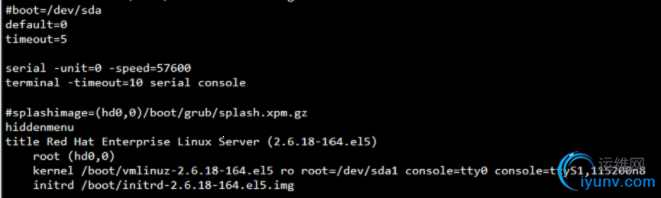

　完整的配置范例：



五、设置Linux参数以允许通过串口登录
1.　编辑/etc/inittab，以便激活串口登录。在/etc/inittab文件中　

1:2345:respawn:/sbin/mingetty tty1前面添加一行：
co2:12345:respawn:/sbin/agetty -L ttyS1 115200 vt100
2.  编辑/etc/securetty ,以允许root帐号从串口登录，在/etc/securetty 中添加新行：ttyS1

3. 重启系统，检查是否可从串口登录到Linux。



注：将在下一章中讲解配合iDRAC控制卡，实现windows 2003/Linux远程自动安装。
