Nagios系列五：监控Cisco交换机

32rwqe

Cisco交换机都支持SNMP协议，只需要简单的设置即可开启，例如：snmp-server community snmppasswd RO。更加详细的设置，参考网上相关文章。此文就是应用snmp协议来对交换机进行监控。1. 交换机开启snmp功能
附注：一般开启SNMP协议需要以下几个步骤：

第一步：登录到核心设备CISCO上，进入命令管理模式。

第二步：输入snmp-server community lixinwei RO命令来设置一个SNMP团体名为lixinwei，并且团体权限为“只读”。

第三步：输入snmp-server trap-source FastEthernet0/1命令来指定以FA0/1端口为监控源接口，如果不输入此行也是可以的，将以设备自身的router ID作为监控源。

第四步：输入snmp-server contact lixinwei1973@163.com命令设置SNMP协议的联系人，这里输入网络管理员的电子邮件地址即可。

第五步：输入snmp-server host 10.91.30.45 lixinwei命令来设置管理机为10.91.30.45，同时容许该管理机以团体名lixinwei访问。

实际上设置完这个命令后我们通过PRTG依然可以在别的IP地址的计算机上读取出Cisco设备的SNMP信息，这是因为我们设置的团体名为RO只读权限，当然默认很多团体名权限设置为public读写权限，这是存在安全隐患的，容易造成设备被黑客入侵，所以提醒设置的读者一定要把自己的团体名community改成RO只读权限。

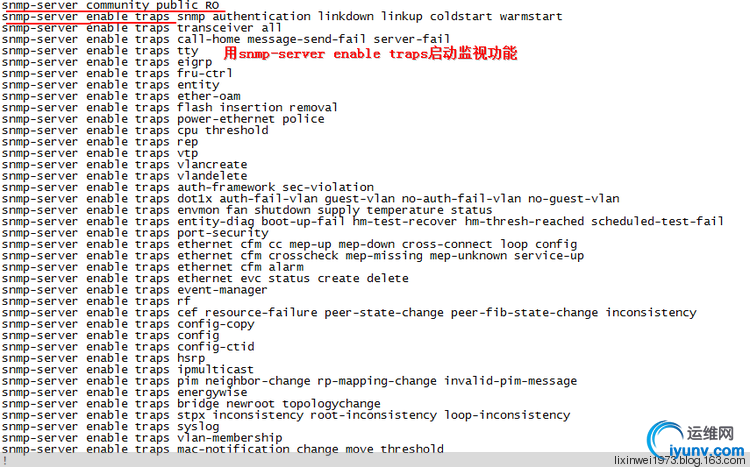

第六步：输入snmp-server enable traps命令启动监视控制功能。

第七步：保存设置并退出后即可完成在cisco设备上的所有配置。

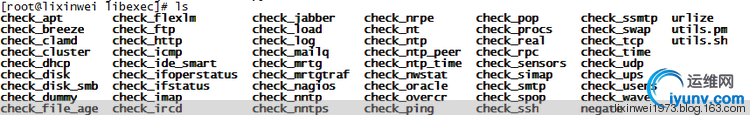

2.  本以为可以在Nagios服务端设置了，但发现/usr/local/nagios/libexec目录下居然无check_snmp模块。

  原来，Linux 系统默认没有装 net-snmp 相关包，net-snmp-libs net-snmp-devel net-snmp net-snmp-utils ， 特别是 net-snmp-utils 这个包

官方文档：说是net-snmp及net-snmp-utils两个包。只能按照官方要求，安装此两包后再重新编译生成check_snmp模块后复制过来。

[iyunv@lixinwei plugins]# yum -y install net-snmp-utils

  重新配置参数及make编译：注意不要用make install重新安装,不然会把原配置文件都覆盖。

[iyunv@lixinwei nagios-plugins-1.5]# ./configure --prefix=/usr/local/nagios --with-snmpget-command=/usr/bin/snmpwalk --with-snmpgetnext-command=/usr/bin/snmpwalk

而后把check_snmp拷贝至nagios/libexec目录下。

3. 在服务端上配置，观察监控结果
     a. 在nagios.cfg中启用switch.cfg。把注释去掉。
     b. 在switch.cfg文件中配置被监控交换机的IP地址。

居然用默认的设置报了两个错，一个报没有MRTG日志错误。
1.既然没有MRTG日志文件，就提供MRTG日志给它

  我们要监控的Cisco设备IP为：172.16.240.252，Apache主目录是/usr/local/apache/htdocs。首先来生成cfg文件
[iyunv@lixinwei htdocs]# cfgmaker public@172.16.240.252 >/usr/local/apache/htdocs/mrtg.cfg。
编辑生成的mrtg.cfg


  更改WorkDir为/usr/local/apache/htdocs
  去掉Options[_]: growright, bits前面的#
  并加入Language:Chinese使之支持中文
  保存并退出

  接着运行/usr/local/mrtg/bin/mrtg /var/www/html/mrtg.cfg (如需在命令前加env LANG=C 在执行的时候系统会给出提示）连续执行三次以上直到不再显示错误为止

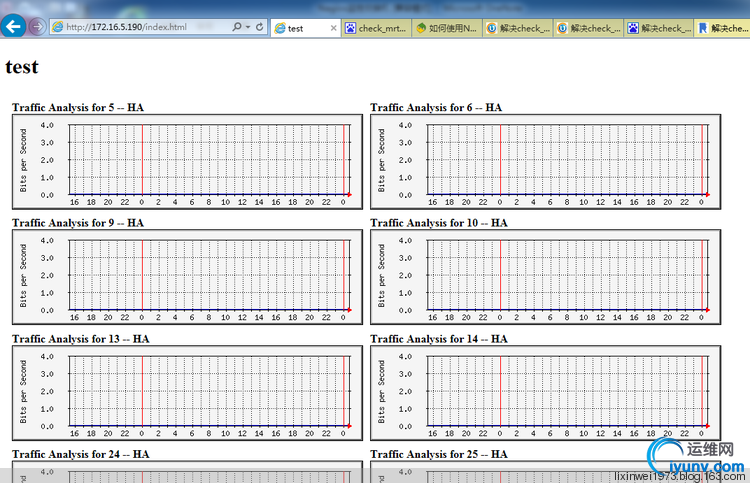

后执行/usr/local/mrtg/bin/indexmaker –output=/var/www/html/index.html –title=标题 /var/www/html/mrtg.cfg 生成页面文件。启动你的Apache，访问看看吧～！哈哈，成功的感觉来啦

       为了让数据自动刷新，还需要让程序在后台定时运行，

crontab -e

在其中输入 */5 * * * * env LANG=C /usr/local/mrtg/bin/mrtg /var/www/html/mrtg/mrtg.cfg (注：如之前未加env LANG=C的话，则这里也不用加）

该句表示让系统在后台每五分钟执行一次env LANG=C /usr/local/mrtg/bin/mrtg /var/www/html/mrtg/mrtg.cfg

即每5分钟刷新一次

最后修改switch.cfg中的命令，把相应的log文件赋给它。

打开浏览器观察OK！

2. 还有一个是报命令出错。

察看交换机端口状况，原来是不存在ifOperStatus.1。

修改switch.cfg,从snmpwalk命令可以看到，交换机无ifOperStatus.1，改为ifOperStatus.5。观察OK！
