BGP的同步规则分析

32rwqe

BGP的同步规则：学习自IBGP邻居的路由在进入IGP路由表或者被宣告给BGP对等体之前，必须首先通过IGP来知晓该路由，下面通过实验进行分析。

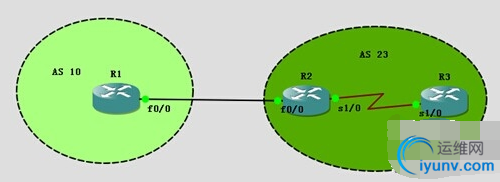

如上图：

R1与R2之间是EBGP邻居关系，R2和R3之间是IBGP邻居关系，而R1通告1.1.1.1/32的路由，R3通告3.3.3.3/32的路由，基础配置略，当R2的同步开启的时候（高版本的IOS默认情况下同步是关闭的），查看R1、R2的路由情况；

R1#show ip bgp

BGP table version is 2, local router ID is 1.1.1.1

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*> 1.1.1.1/32      0.0.0.0                  0         32768 i

R2#show ip bgp

BGP table version is 6, local router ID is 2.2.2.2

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, S Stale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*> 1.1.1.1/32      12.1.1.1                 0             0 10 i

* i3.3.3.3/32      23.1.1.2                 0    100     0 i

R2#show ip route

Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP

       D - EIGRP, EX - EIGRPexternal, O - OSPF, IA - OSPF inter area

       N1 - OSPF NSSA externaltype 1, N2 - OSPF NSSA external type 2

       E1 - OSPF external type1, E2 - OSPF external type 2

       i - IS-IS, su - IS-ISsummary, L1 - IS-IS level-1, L2 - IS-IS level-2

       ia - IS-IS inter area,* - candidate default, U - per-user static route

       o - ODR, P - periodicdownloaded static route

Gateway of last resort is not set

     1.0.0.0/32 is subnetted,1 subnets

B       1.1.1.1 [20/0] via12.1.1.1, 00:05:15

     2.0.0.0/32 is subnetted,1 subnets

C       2.2.2.2 is directlyconnected, Loopback0

     23.0.0.0/30 is subnetted,1 subnets

C       23.1.1.0 is directlyconnected, Serial1/0

     12.0.0.0/30 is subnetted,1 subnets

C       12.1.1.0 is directlyconnected, FastEthernet0/0

    R1并没有收到3.3.3.3/32的路由，而R2收到3.3.3.3/32的路由，但是不是最优的，只是可用，并且R2上的IGP表中没有3.3.3.3/32的路由，这是由于BGP的同步规则，在同步开启的情况下，从IBGP学到的路由是不会传递给他的EBGP邻居的，除非IGP路由信息中有该路由；

现在R2上配置一条静态路由3.3.3.3/32，下一跳指向R3，如下：

1	R2(config)#ip route3.3.3.3 255.255.255.255 23.1.1.2

现在再次查看R2及R1的BGP路由情况

R2#show ip bgp

BGP table version is 8, local router ID is 2.2.2.2

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*> 1.1.1.1/32      12.1.1.1                 0             0 10 i

r>i3.3.3.3/32       23.1.1.2                 0    100     0 i

R1#show ip bgp

BGP table version is 3, local router ID is 1.1.1.1

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*> 1.1.1.1/32      0.0.0.0                  0         32768 i

*> 3.3.3.3/32       12.1.1.2                               0 23 i

   R2上的3.3.3.3/32路由成为最优的，并且R1上收到了3.3.3.3/32的路由，并且也是最优的。

   因此验证了，从IBGP邻居学到的路由，除非也从IGP学习到该路由，否则不会把该路由装载到BGP路由表中，也不会传递给他的EBGP邻居。

上述情况是在R2同步开启的情况下，现将R2的同步关闭，并删除配置的静态路，配置如下：

1 2 3

R2(config)#no ip route 3.3.3.3 255.255.255.255 23.1.1.2 R2(config)#router bgp 23 R2(config-router)#no synchronization

R2#clear ip bgp *

清除邻居之后，再次查看R2及R1的BGP路由情况：

R2#show ip bgp

BGP table version is 3, local router ID is 2.2.2.2

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*> 1.1.1.1/32      12.1.1.1                 0             0 10 i

*>i3.3.3.3/32       23.1.1.2                 0    100     0 i

R1#show ip bgp

BGP table version is 5, local router ID is 1.1.1.1

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*> 1.1.1.1/32       0.0.0.0                  0         32768 i

*> 3.3.3.3/32       12.1.1.2                               0 23 i

R3#show ip bgp

BGP table version is 9, local router ID is 3.3.3.3

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

* i1.1.1.1/32      12.1.1.1                 0    100     0 10 i

*> 3.3.3.3/32      0.0.0.0                  0        32768 i

   R3收到1.1.1.1/32的路由不优，下一跳是12.1.1.1，在R3上该下一跳地址是不可达的。现采取下面两种方式，然后再次来查看BGP路由情况；

现在R3上配置静态路由：

1 2 3 4

R3(config)#ip route 12.1.1.1 255.255.255.255 23.1.1.1 或者 R2(config)#router bgp 23 R2(config-router)#neighbor 23.1.1.2 next-hop-self

再次查看R3的BGP路由情况：

R3#show ip bgp

BGP table version is 10, local router ID is 3.3.3.3

Status codes: s suppressed, d damped, h history, * valid, > best,i - internal,

              r RIB-failure, SStale

Origin codes: i - IGP, e - EGP, ? - incomplete

   Network          Next Hop            Metric LocPrf Weight Path

*>i1.1.1.1/32       12.1.1.1                 0    100     0 10 i

*> 3.3.3.3/32      0.0.0.0                  0         32768 i

    从上述输出可知，当BGP同步关闭，并且IGP表中没有3.3.3.3/32的路由情况下，从IBGP学到的路由，可以传递给EBGP邻居，但是在R3上看见1.1.1.1/32的路由并不是最优的，其原因是下一跳不可达，当配置静态路由或者针对R3修改IBGP的下一跳时，1.1.1.1/32就变成最优的路由。
   因此验证了，如果不是通告IGP学到的路由，或者下一跳不可达，从IBGP邻居学到的路由是不会装载至BGP路由表的。
