windbg遍历进程页表查看内存

王艳玲

　　2016-12-09
　　近期想查看下系统分配了的页的页表项的标志位，但是发现资料较少，所以还是记录下，希望可以对某些朋友有所帮助！
　　系统：win7 32位虚拟机
　　平台：KVM虚拟化平台
　　win7 32位默认是开启了PAE分页模式的，PAE分页模式本质上和普通的32位分页并无区别，只是页表结构和虚拟地址的划分有所不同，这点就不单独讲述，感兴趣可参考另一篇博文：PAE 分页模式详解
　　首先写了一件简单的内核NT驱动，分配了一个页的内存，然后写入数据0xa1b2c3d4

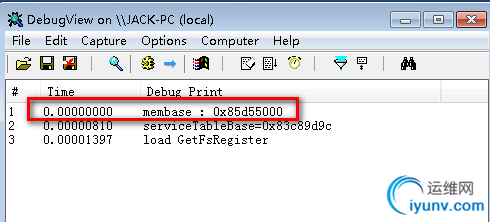

　　加载驱动：

　　看到申请的内存的地址是0x85d55000,我们直接看下这块内存：

　　确实是我们写入的数据，然后开始查看页表，首先获取的是页表基地址，我们通过当前进程查看：

　　可以看到页基址是7ee47400,这正是当前CR3寄存器保存的页基址，该地址指向一个页目录指针表（page-directory-pointer-table）,需要注意的是该表一共有4个表项，每个表项八个字节，并且在PAE模式下，地址转换不直接使用CR3寄存器，而是第一级的页目录指针分配了四个PDPTE寄存器，每个保存一个页目录指针，但是也目录指针寄存器的值却是来源于CR3指向的页目录指针表。所以我们仍然可以直接利用CR3来寻址。
　　我们先分解下目标虚拟地址：

　　按照 结构分成四部分：10    000101110      101010101     000000000000，对应16进制：0x2      0x2e       0x155        0x0
　　查看7ee47400内容，由于表项是8字节，所以使用dq(大小端模式问题)

　　根据虚拟地址，知道该地址对应表中第三项，即图中标记的表项，取物理页框号+偏移得：4595b000+0x2e*8=4595b170
　　查看该地址：

　　对应的表项内容为05e07863,同样取物理页框号+偏移得：05e07000+0x155*8=05e07aa8

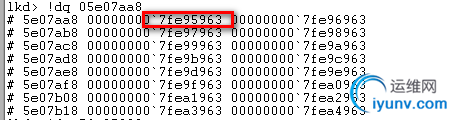

　　查看地址内容：

　　得到表项内容为7fe95963 ，这个就是这个就是最终的PTE了，即指向一个4KB 页面，物理页框号为7fe95000，而由于我们是申请的就是一个页，即页内偏移为0，所以这里同样也是我们虚拟地址对应的物理地址
　　查看内容：

　　至此，整个查表过程就完成了。
