此次试验主要是CloudStack结合openvswitch

背景介绍

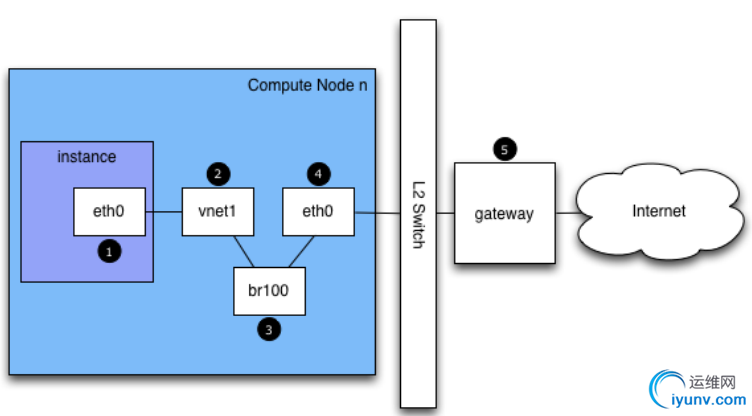

　　之所以引入openswitch，是因为如果按照之前的方式，一个网桥占用一个vlan，假如一个zone有20个vlan，那么岂不是每个vlan都要创建一个桥，维护很麻烦
　　openvswitch是由Nicira Networks主导的，运行在虚拟化平台（例如KVM，Xen）上的虚拟交换机。在虚拟化平台上，ovs可以动态变化的断电提供2层交换功能，很好的控制虚拟网络中的访问策略、网络隔离、流量监控等
　　它是软件级别的交换机，可以称之为软件定义网络
　　ovs的适用范围：高级网络，低级网络，只有1个网卡也可以使用ovs

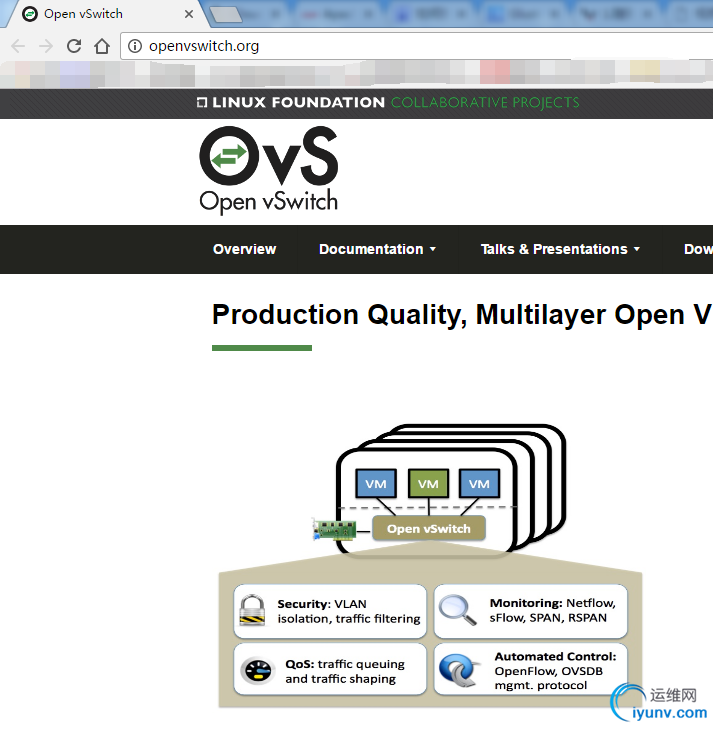

　　openvswitch官网如下

　　openswitch支持的平台
　　kvm，Xen，openstack，VirtualBox等，虽然没写CloudStack，但是也是支持的





点击download，可以下载源码包，目前openswitch只提供源码包下载



这里把openvswitch，统一称为ovs

openvswitch是为了替换bridge的一个解决方案，你bridge都没在master上安装，它也肯定不会在master上安装

只在宿主机上安装
IP地址规划



　　3台宿主机关机，每台机器再添加2个网卡，最终每个机器3块网卡
　　每个host3个网卡，分别模拟管理网，存储网，客户网
eth0：管理网，特点是数据量最小，管理宿主机使用
eth1：存储网，不跨vlan，连接自己存储的网络
eth2：客户网，也叫来宾网络。用户端请求。来自公网的访问
　　master机器之所以添加客户网，为了给后面添加资源域时给agent的客户网当网关用





把这3个虚拟机都关闭了

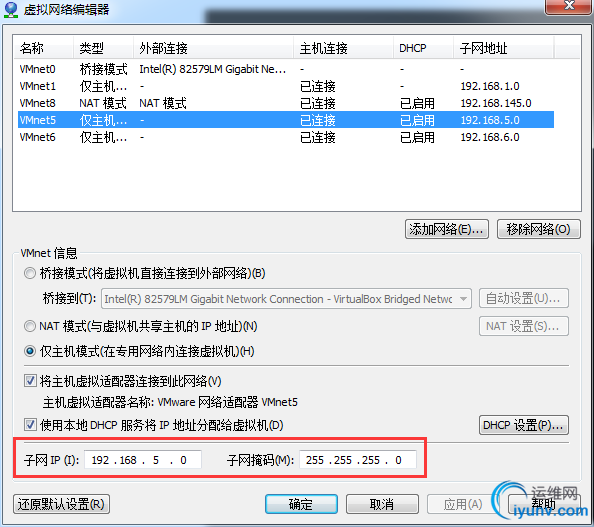

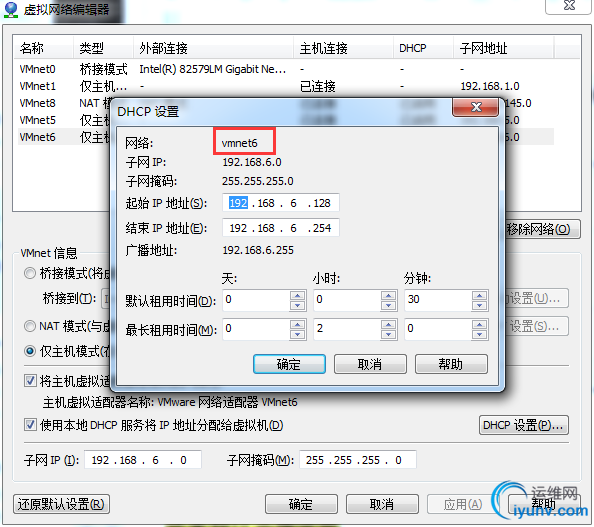

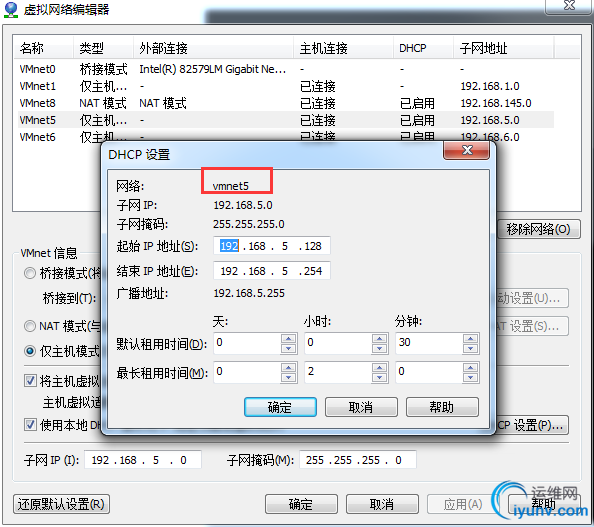

添加vnet5和vnet6

都该成下面这种网段






3个机器都加上，master也加。　　硬件添加完之后，需要配置新网卡的IP


这里容易混淆eth1和eth2

我的经验是，一次添加一个网卡，重启，添加第三个，重启



这里其它网卡不用写网关了，因为一台机器只能有1个网关

　　最终3台机器的eth1和eth2的ip地址如下。
原先eth0不变，保证3台机器能互相通过新加的网卡ping通IP



master
[iyunv@master1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth1
# Please read /usr/share/doc/initscripts-*/sysconfig.txt
# for the documentation of these parameters.
DEVICE=eth1
BOOTPROTO=none
NETMASK=255.255.255.0
TYPE=Ethernet
HWADDR=00:0c:29:8f:1e:a2
IPADDR=192.168.5.151
[iyunv@master1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth2
# Please read /usr/share/doc/initscripts-*/sysconfig.txt
# for the documentation of these parameters.
DEVICE=eth2
BOOTPROTO=none
NETMASK=255.255.255.0
TYPE=Ethernet
IPADDR=192.168.6.151
[iyunv@master1 ~]#
agent1
[iyunv@agent1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth1
# Please read /usr/share/doc/initscripts-*/sysconfig.txt
# for the documentation of these parameters.
DEVICE=eth1
BOOTPROTO=none
NETMASK=255.255.255.0
TYPE=Ethernet
HWADDR=00:0c:29:ab:d5:b3
IPADDR=192.168.5.152
[iyunv@agent1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth2
# Please read /usr/share/doc/initscripts-*/sysconfig.txt
# for the documentation of these parameters.
DEVICE=eth2
BOOTPROTO=none
NETMASK=255.255.255.0
TYPE=Ethernet
IPADDR=192.168.6.152
[iyunv@agent1 ~]#

agent2
[iyunv@agent2 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth1
DEVICE=eth1
BOOTPROTO=none
NETMASK=255.255.255.0
TYPE=Ethernet
IPADDR=192.168.5.153
[iyunv@agent2 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth2
DEVICE=eth2
BOOTPROTO=none
NETMASK=255.255.255.0
TYPE=Ethernet
IPADDR=192.168.6.153
[iyunv@agent2 ~]#


清理之前实验残留的信息

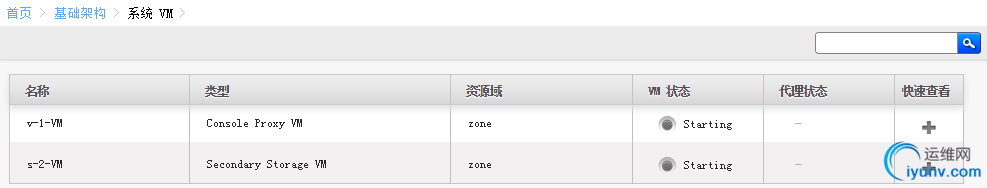

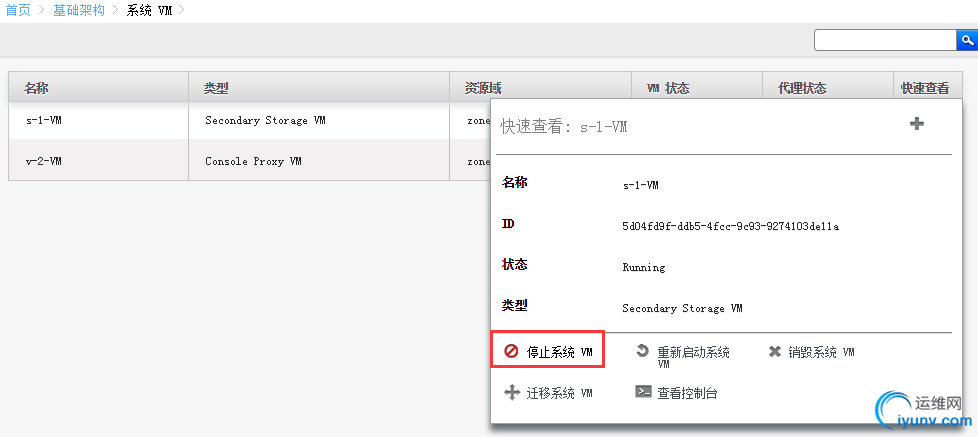

　　关闭系统虚拟机
　　登录网页，虽然点击关闭了。系统虚拟机还会自动启动，不用理会

　　禁用资源域
　　因为我们要把之前数据清除

　　agent上删除eth0的桥接，两台agent都操作

删除这一行：  BRIDGE=cloudbr0


[iyunv@agent1 ~]# brctl show
bridge namebridge idSTP enabledinterfaces
cloud08000.fe00a9fe00e0novnet0
cloudbr08000.000c29abd5a9noeth0
vnet1
vnet2
virbr08000.525400ea877dyesvirbr0-nic
[iyunv@agent1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=none
IPADDR=192.168.145.152
NETMASK=255.255.255.0
GATEWAY=192.168.145.2
DNS1=10.0.1.11
NM_CONTROLLED=no
BRIDGE=cloudbr0
IPV6INIT=no
USERCTL=no
[iyunv@agent1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
[iyunv@agent1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=none
IPADDR=192.168.145.152
NETMASK=255.255.255.0
GATEWAY=192.168.145.2
DNS1=10.0.1.11
NM_CONTROLLED=no
IPV6INIT=no
USERCTL=no
[iyunv@agent1 ~]#

　　删除cloudbr0文件
　　ovs和它是不同的东西，会冲突，agent2同样操作



[iyunv@agent1 ~]# cd /etc/sysconfig/network-scripts
[iyunv@agent1 network-scripts]# ls
ifcfg-cloudbr0  ifdown-ipv6    ifup-bnep   ifup-routes
ifcfg-eth0      ifdown-isdn    ifup-eth    ifup-sit
ifcfg-eth1      ifdown-post    ifup-ippp   ifup-tunnel
ifcfg-eth2      ifdown-ppp     ifup-ipv6   ifup-wireless
ifcfg-lo        ifdown-routes  ifup-isdn   init.ipv6-global
ifdown          ifdown-sit     ifup-plip   net.hotplug
ifdown-bnep     ifdown-tunnel  ifup-plusb  network-functions
ifdown-eth      ifup           ifup-post   network-functions-ipv6
ifdown-ippp     ifup-aliases   ifup-ppp
[iyunv@agent1 network-scripts]# rm -f ifcfg-cloudbr0
[iyunv@agent1 network-scripts]#

　　重启宿主机
　　系统虚拟机还在采用reboot让它把信息清理干净



[iyunv@agent1 ~]# virsh list
Id    Name                           State
----------------------------------------------------
2     v-2-VM                         running
[iyunv@agent1 ~]#
[iyunv@agent2 ~]# virsh list
Id    Name                           State
----------------------------------------------------
2     s-1-VM                         running
[iyunv@agent2 ~]#

　　reboot之后，vnet和cloudbr0都没有了，（两台agent都一样）



[iyunv@agent1 ~]# ip ad
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet 192.168.145.152/24 brd 192.168.145.255 scope global eth0
inet6 fe80::20c:29ff:feab:d5a9/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:b3 brd ff:ff:ff:ff:ff:ff
inet 192.168.5.152/24 brd 192.168.5.255 scope global eth1
inet6 fe80::20c:29ff:feab:d5b3/64 scope link
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet 192.168.6.152/24 brd 192.168.6.255 scope global eth2
inet6 fe80::20c:29ff:feab:d5bd/64 scope link
valid_lft forever preferred_lft forever
5: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 500
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
[iyunv@agent1 ~]#

　　重启后下面这个也只存在了自带的这个桥，（两台agent都一样）



[iyunv@agent1 ~]# brctl show
bridge namebridge idSTP enabledinterfaces
virbr08000.525400ea877dyesvirbr0-nic
[iyunv@agent1 ~]#

　　系统虚拟机也消失了（两台agent都没有）



[iyunv@agent1 ~]# virsh list --all
Id    Name                           State
----------------------------------------------------
[iyunv@agent1 ~]#

　　master端停止cloudstack-management服务



[iyunv@master1 ~]# /etc/init.d/cloudstack-management stop
Stopping cloudstack-management:                            [FAILED]
[iyunv@master1 ~]# /etc/init.d/cloudstack-management stop
Stopping cloudstack-management:                            [  OK  ]
[iyunv@master1 ~]# /etc/init.d/cloudstack-management status
cloudstack-management is stopped
[iyunv@master1 ~]#

　　master端清除数据库



[iyunv@master1 ~]# mysql -uroot -p123456
Welcome to the MySQL monitor.  Commands end with ; or \g.
Your MySQL connection id is 13
Server version: 5.1.73-log Source distribution
Copyright (c) 2000, 2013, Oracle and/or its affiliates. All rights reserved.
Oracle is a registered trademark of Oracle Corporation and/or its
affiliates. Other names may be trademarks of their respective
owners.
Type 'help;' or '\h' for help. Type '\c' to clear the current input statement.
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| cloud              |
| cloud_usage        |
| mysql              |
| test               |
+--------------------+
5 rows in set (0.00 sec)
mysql> drop database cloud;
Query OK, 274 rows affected (1.17 sec)
mysql> drop database cloud_usage;
Query OK, 25 rows affected (0.13 sec)
mysql> show databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| mysql              |
| test               |
+--------------------+
3 rows in set (0.00 sec)
mysql> exit
Bye
[iyunv@master1 ~]#


agent端安装ovs包



　　
两台agent安装ovs
openvswitch是为了替换bridge的一个解决方案，只在宿主机上安装，最后2个rpm包就是ovs相关的包



[iyunv@agent1 tools]# ls
cloudstack-agent-4.8.0-1.el6.x86_64.rpm
cloudstack-baremetal-agent-4.8.0-1.el6.x86_64.rpm
cloudstack-cli-4.8.0-1.el6.x86_64.rpm
cloudstack-common-4.8.0-1.el6.x86_64.rpm
cloudstack-management-4.8.0-1.el6.x86_64.rpm
cloudstack-usage-4.8.0-1.el6.x86_64.rpm
kmod-openvswitch-2.3.1-1.el6.x86_64.rpm
openvswitch-2.3.1-1.x86_64.rpm

　　安装过程如下（两台agent上都执行，master上不需要执行）　　



[iyunv@agent1 tools]# yum install kmod-openvswitch-2.3.1-1.el6.x86_64.rpm openvswitch-2.3.1-1.x86_64.rpm -y
Loaded plugins: fastestmirror, security
Setting up Install Process
Examining kmod-openvswitch-2.3.1-1.el6.x86_64.rpm: kmod-openvswitch-2.3.1-1.el6.x86_64
Marking kmod-openvswitch-2.3.1-1.el6.x86_64.rpm to be installed
Loading mirror speeds from cached hostfile
epel/metalink                                             | 6.2 kB     00:00
* epel: mirror.premi.st
base                                                      | 3.7 kB     00:00
centos-gluster37                                          | 2.9 kB     00:00
epel                                                      | 4.3 kB     00:00
epel/primary_db                                           | 5.9 MB     00:24
extras                                                    | 3.4 kB     00:00
updates                                                   | 3.4 kB     00:00
Examining openvswitch-2.3.1-1.x86_64.rpm: openvswitch-2.3.1-1.x86_64
Marking openvswitch-2.3.1-1.x86_64.rpm to be installed
Resolving Dependencies
--> Running transaction check
---> Package kmod-openvswitch.x86_64 0:2.3.1-1.el6 will be installed
---> Package openvswitch.x86_64 0:2.3.1-1 will be installed
--> Finished Dependency Resolution
Dependencies Resolved
=================================================================================
Package          Arch   Version      Repository                            Size
=================================================================================
Installing:
kmod-openvswitch x86_64 2.3.1-1.el6  /kmod-openvswitch-2.3.1-1.el6.x86_64 6.5 M
openvswitch      x86_64 2.3.1-1      /openvswitch-2.3.1-1.x86_64          8.0 M
Transaction Summary
=================================================================================
Install       2 Package(s)
Total size: 14 M
Installed size: 14 M
Downloading Packages:
Running rpm_check_debug
Running Transaction Test
Transaction Test Succeeded
Running Transaction
Installing : kmod-openvswitch-2.3.1-1.el6.x86_64                           1/2
Installing : openvswitch-2.3.1-1.x86_64                                    2/2
Verifying  : openvswitch-2.3.1-1.x86_64                                    1/2
Verifying  : kmod-openvswitch-2.3.1-1.el6.x86_64                           2/2
Installed:
kmod-openvswitch.x86_64 0:2.3.1-1.el6       openvswitch.x86_64 0:2.3.1-1
Complete!
[iyunv@agent1 tools]#

　　配置 cloudstack-agent 使用 OVS
　　编辑/etc/cloudstack/agent/agent.properties，添加下列行：



network.bridge.type=openvswitch
libvirt.vif.driver=com.cloud.hypervisor.kvm.resource.OvsVifDriver


第一行表示桥接类型ovs

第二行表示libvirt的驱动路径，libvirt的网络驱动是由ovs实现，不是桥接来实现　　下面是原先的配置文件



[iyunv@agent1 tools]# cat /etc/cloudstack/agent/agent.properties
#Storage
#Mon Feb 13 22:57:04 CST 2017
guest.network.device=cloudbr0
workers=5
private.network.device=cloudbr0
port=8250
resource=com.cloud.hypervisor.kvm.resource.LibvirtComputingResource
pod=1
zone=1
hypervisor.type=kvm
guid=a8be994b-26bd-39d6-a72f-693f06476873
public.network.device=cloudbr0
cluster=1
local.storage.uuid=cd049ede-7106-45ba-acd4-1f229405f272
domr.scripts.dir=scripts/network/domr/kvm
LibvirtComputingResource.id=4
host=192.168.145.151
[iyunv@agent1 tools]#

　　添加上面2行到末尾（agent2同样操作）



[iyunv@agent1 tools]# cat /etc/cloudstack/agent/agent.properties
#Storage
#Mon Feb 13 22:57:04 CST 2017
guest.network.device=cloudbr0
workers=5
private.network.device=cloudbr0
port=8250
resource=com.cloud.hypervisor.kvm.resource.LibvirtComputingResource
pod=1
zone=1
hypervisor.type=kvm
guid=a8be994b-26bd-39d6-a72f-693f06476873
public.network.device=cloudbr0
cluster=1
local.storage.uuid=cd049ede-7106-45ba-acd4-1f229405f272
domr.scripts.dir=scripts/network/domr/kvm
LibvirtComputingResource.id=4
host=192.168.145.151
network.bridge.type=openvswitch
libvirt.vif.driver=com.cloud.hypervisor.kvm.resource.OvsVifDriver
[iyunv@agent1 tools]#

　　启动服务让两台agent加载openvswitch模块



[iyunv@agent1 tools]# lsmod | grep openvswitch
[iyunv@agent1 tools]# /etc/init.d/openvswitch start
/etc/openvswitch/conf.db does not exist ... (warning).
Creating empty database /etc/openvswitch/conf.db           [  OK  ]
Starting ovsdb-server                                      [  OK  ]
Configuring Open vSwitch system IDs                        [  OK  ]
Inserting openvswitch module                               [  OK  ]
Starting ovs-vswitchd                                      [  OK  ]
Enabling remote OVSDB managers                             [  OK  ]
[iyunv@agent1 tools]# chkconfig openvswitch on
[iyunv@agent1 tools]# lsmod | grep openvswitch
openvswitch            88783  0
libcrc32c               1246  1 openvswitch
[iyunv@agent1 tools]#

　　agent端glusterfs配置文件优化
　　修改/etc/glusterfs/glusterd.vol
　　添加 option rpc-auth-allow-insecure on 这是因为glusterd默认只接受小于1024的端口下发的请求，而Qemu使用了大于1024的端口下发请求，造成gluterd的安全机制默认阻止Qemu的请求
　　同时也要对要使用的brick
testvol 做如下操作，并重启该birck
volume set testvol server.allow-insecure on
ps:如果启动虚拟机失败，遇到这样的错误：SETVOLUME on remote-host failed: Authentication failed
可以关闭cluster各个brick，umount所有挂载点后执行：
gluster volume set brickname auth.allow 'serverIp like 192.*'
　　修改之后如下



[iyunv@agent1 tools]# cat /etc/glusterfs/glusterd.vol
volume management
type mgmt/glusterd
option working-directory /var/lib/glusterd
option transport-type socket,rdma
option transport.socket.keepalive-time 10
option transport.socket.keepalive-interval 2
option transport.socket.read-fail-log off
option ping-timeout 0
option event-threads 1
#   option base-port 49152
end-volume
[iyunv@agent1 tools]# vim /etc/glusterfs/glusterd.vol
[iyunv@agent1 tools]# cat /etc/glusterfs/glusterd.vol
volume management
type mgmt/glusterd
option working-directory /var/lib/glusterd
option transport-type socket,rdma
option transport.socket.keepalive-time 10
option transport.socket.keepalive-interval 2
option transport.socket.read-fail-log off
option ping-timeout 0
option event-threads 1
option rpc-auth-allow-insecure on
#   option base-port 49152
end-volume
[iyunv@agent1 tools]#

　　agent2也添加这行参数



[iyunv@agent2 tools]# cat /etc/glusterfs/glusterd.vol
volume management
type mgmt/glusterd
option working-directory /var/lib/glusterd
option transport-type socket,rdma
option transport.socket.keepalive-time 10
option transport.socket.keepalive-interval 2
option transport.socket.read-fail-log off
option ping-timeout 0
option event-threads 1
option rpc-auth-allow-insecure on
#   option base-port 49152
end-volume
[iyunv@agent2 tools]#

　　命令行执行安全配置
　　这个命令，只需要在一个gluster节点上执行即可，它对整个集群生效　　



[iyunv@agent1 tools]# gluster volume set gv2 server.allow-insecure on
volume set: success
[iyunv@agent1 tools]#

　　gluster节点重启glusterd服务
　　改动之后，两台agent都要重启glusterd，注意服务名字，不是下面的glusterfsd，是glusterd服务
假如在这之前我们没启动过glusterd服务，可以不用重启。保险起见，重启即可
　　重启glusterfs对kvm有影响么，几乎无影响。但是先stop，在start，有影响的



[iyunv@agent2 tools]# /etc/init.d/glusterfsd restart
Stopping glusterfsd:                                       [FAILED]
[iyunv@agent2 tools]# /etc/init.d/glusterd restart
Stopping glusterd:                                         [  OK  ]
Starting glusterd:                                         [  OK  ]
[iyunv@agent2 tools]#

　　glusterfs相关部分就操作完了

配置agent机器上网卡文件结合ovs



　　修改agent网卡参数，创建ovs桥cloudbr2，这里网桥名字随便取，这里出于对应eth2，就写成了cloudbr2
两台agent都操作



[iyunv@agent2 tools]# cd /etc/sysconfig/network-scripts/
[iyunv@agent2 network-scripts]# vim ifcfg-cloudbr2
[iyunv@agent2 network-scripts]# vim ifcfg-eth2
[iyunv@agent2 network-scripts]# cat ifcfg-cloudbr2
DEVICE=cloudbr2
ONBOOT=yes
DEVICETYPE=ovs
TYPE=OVSBridge
BOOTPROTO=static
STP=no
NM_CONTROLLED=no
USERCTL=no

　　删除IP地址等



[iyunv@agent2 network-scripts]# cat ifcfg-eth2
# Please read /usr/share/doc/initscripts-*/sysconfig.txt
# for the documentation of these parameters.
DEVICE=eth2
BOOTPROTO=none
TYPE=OVSPort
DEVICETYPE=ovs
OVS_BRIDGE=cloudbr2
ONBOOT=yes
USERCTL=no
NM_CONTROLLED=no
[iyunv@agent2 network-scripts]#

　　修改完之后，两边都重启网络服务



[iyunv@agent2 network-scripts]# /etc/init.d/network restart
Shutting down interface eth0:                              [  OK  ]
Shutting down interface eth1:                              [  OK  ]
Shutting down interface eth2:                              [  OK  ]
Shutting down loopback interface:                          [  OK  ]
Bringing up loopback interface:                            [  OK  ]
Bringing up interface cloudbr2:                            [  OK  ]
Bringing up interface eth0:  Determining if ip address 192.168.145.153 is already in use for device eth0...
[  OK  ]
Bringing up interface eth1:  Determining if ip address 192.168.5.153 is already in use for device eth1...
[  OK  ]
Bringing up interface eth2:                                [  OK  ]
[iyunv@agent2 network-scripts]#

　　查看重启后的网络接口信息，多了cloudbr2



[iyunv@agent2 network-scripts]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:95:fa brd ff:ff:ff:ff:ff:ff
inet 192.168.145.153/24 brd 192.168.145.255 scope global eth0
inet6 fe80::20c:29ff:feab:95fa/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:95:04 brd ff:ff:ff:ff:ff:ff
inet 192.168.5.153/24 brd 192.168.5.255 scope global eth1
inet6 fe80::20c:29ff:feab:9504/64 scope link
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:95:0e brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:950e/64 scope link
valid_lft forever preferred_lft forever
5: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 52:54:00:a1:8e:64 brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 500
link/ether 52:54:00:a1:8e:64 brd ff:ff:ff:ff:ff:ff
8: ovs-system: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN
link/ether b6:34:b6:35:e6:ca brd ff:ff:ff:ff:ff:ff
9: cloudbr2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:95:0e brd ff:ff:ff:ff:ff:ff
inet6 fe80::4893:c0ff:fe7a:b14e/64 scope link
valid_lft forever preferred_lft forever
[iyunv@agent2 network-scripts]#

　　查看重启后两台agent的ovs这个虚拟交换机　



[iyunv@agent2 network-scripts]# ovs-vsctl show
c17bcc03-f6d0-4368-9f41-004598ec7336
Bridge "cloudbr2"
Port "eth2"
Interface "eth2"
Port "cloudbr2"
Interface "cloudbr2"
type: internal
ovs_version: "2.3.1"
[iyunv@agent2 network-scripts]#
[iyunv@agent1 network-scripts]# ovs-vsctl show
b8d2eae6-27c2-4f94-bb28-81635229141d
Bridge "cloudbr2"
Port "eth2"
Interface "eth2"
Port "cloudbr2"
Interface "cloudbr2"
type: internal
ovs_version: "2.3.1"
[iyunv@agent1 network-scripts]#


master端配置



　　建库建表
执行数据库初始化操作，导入数据



[iyunv@master1 ~]# cloudstack-setup-databases cloud:123456@localhost --deploy-as=root:123456
Mysql user name:cloud                                                           [ OK ]
Mysql user password:******                                                      [ OK ]
Mysql server ip:localhost                                                       [ OK ]
Mysql server port:3306                                                          [ OK ]
Mysql root user name:root                                                       [ OK ]
Mysql root user password:******                                                 [ OK ]
Checking Cloud database files ...                                               [ OK ]
Checking local machine hostname ...                                             [ OK ]
Checking SELinux setup ...                                                      [ OK ]
Detected local IP address as 192.168.145.151, will use as cluster management server node IP[ OK ]
Preparing /etc/cloudstack/management/db.properties                              [ OK ]
Applying /usr/share/cloudstack-management/setup/create-database.sql             [ OK ]
Applying /usr/share/cloudstack-management/setup/create-schema.sql               [ OK ]
Applying /usr/share/cloudstack-management/setup/create-database-premium.sql     [ OK ]
Applying /usr/share/cloudstack-management/setup/create-schema-premium.sql       [ OK ]
Applying /usr/share/cloudstack-management/setup/server-setup.sql                [ OK ]
Applying /usr/share/cloudstack-management/setup/templates.sql                   [ OK ]
Processing encryption ...                                                       [ OK ]
Finalizing setup ...                                                            [ OK ]
CloudStack has successfully initialized database, you can check your database configuration in /etc/cloudstack/management/db.properties
[iyunv@master1 ~]#

　　初始化matser配置
　　数据库配置完毕后，启动master，它会做一些初始化的操作
以后不要这么启动，初始化只执行一次就行了



[iyunv@master1 ~]# /etc/init.d/cloudstack-management status
cloudstack-management is stopped
[iyunv@master1 ~]# cloudstack-setup-management
Starting to configure CloudStack Management Server:
Configure Firewall ...        [OK]
Configure CloudStack Management Server ...[OK]
CloudStack Management Server setup is Done!
[iyunv@master1 ~]#

　　master上导入系统镜像模板
　　master上执行下面命令
导入模板。它会把系统模板拷贝到对应路径下，同时往数据库里写记录。
　　之前实验虽然也导入到对应路径下了，但是我们把数据库删除了，记录不存在了。因此需要重新导入



/usr/share/cloudstack-common/scripts/storage/secondary/cloud-install-sys-tmplt \
-m /export/secondary \
-f /tools/systemvm64template-4.6.0-kvm.qcow2.bz2 \
-h kvm -F

　　这个步骤的作用就是把虚拟机模板导入到二级存储，执行过程如下



[iyunv@master1 ~]# /usr/share/cloudstack-common/scripts/storage/secondary/cloud-install-sys-tmplt \
> -m /export/secondary \
> -f /tools/systemvm64template-4.6.0-kvm.qcow2.bz2 \
> -h kvm -F
Uncompressing to /usr/share/cloudstack-common/scripts/storage/secondary/fa050b43-3f2e-4dd7-aecc-119ef1851039.qcow2.tmp (type bz2)...could take a long time
Moving to /export/secondary/template/tmpl/1/3///fa050b43-3f2e-4dd7-aecc-119ef1851039.qcow2...could take a while
Successfully installed system VM template /tools/systemvm64template-4.6.0-kvm.qcow2.bz2 to /export/secondary/template/tmpl/1/3/
[iyunv@master1 ~]#

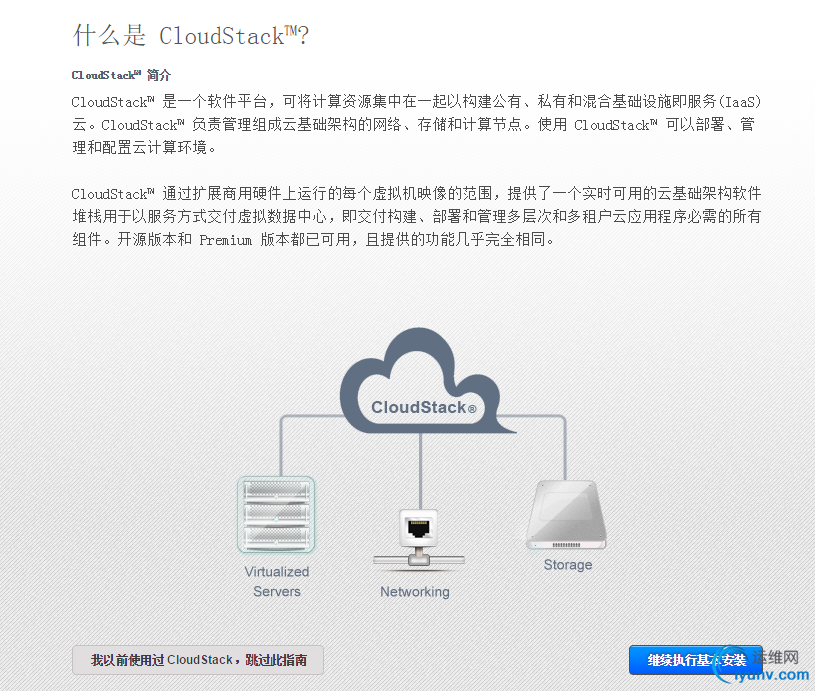

登陆master网页允许agent下载ISO镜像



下面这里改成允许全网段下载iso

添加ISO模版，就不会出现“connection refused”的错误。

　　重启CloudStack-management



[iyunv@master1 ~]# /etc/init.d/cloudstack-management restart
Stopping cloudstack-management:                            [FAILED]
Starting cloudstack-management:                            [  OK  ]
[iyunv@master1 ~]# /etc/init.d/cloudstack-management restart
Stopping cloudstack-management:                            [  OK  ]
Starting cloudstack-management:                            [  OK  ]
[iyunv@master1 ~]#

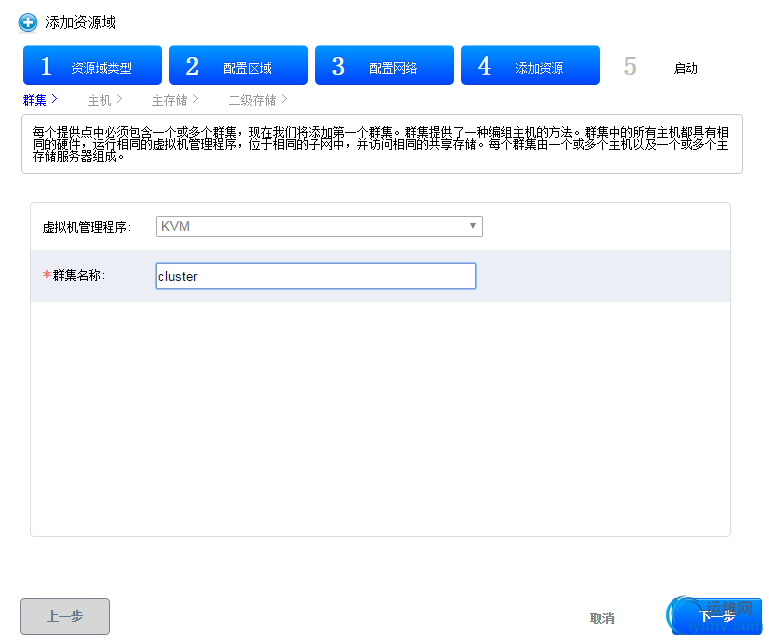

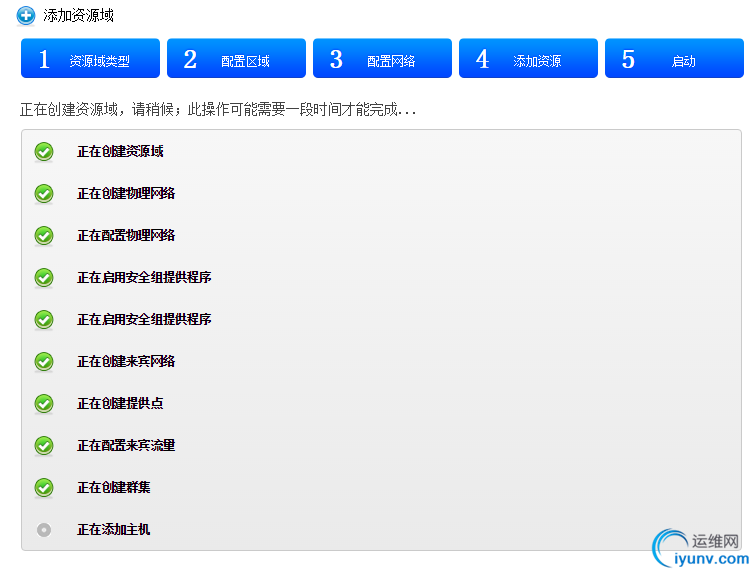

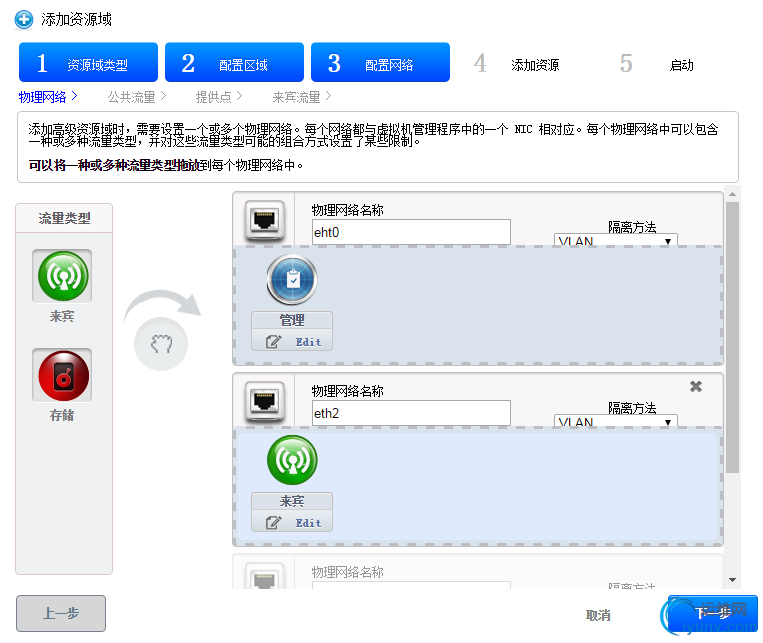

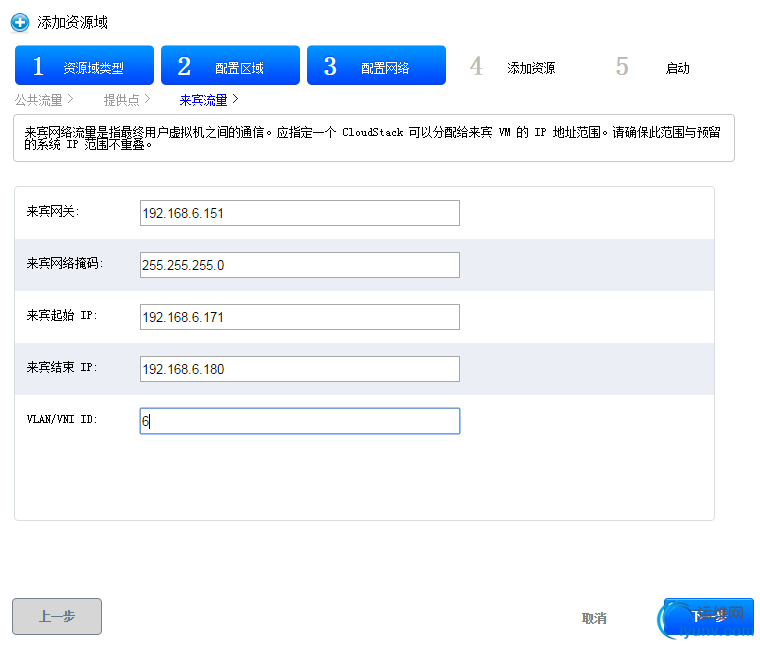

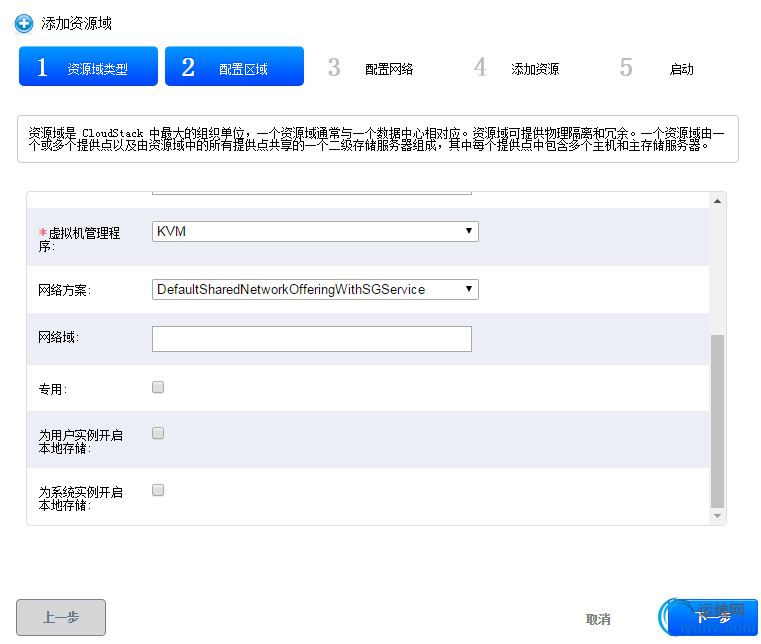

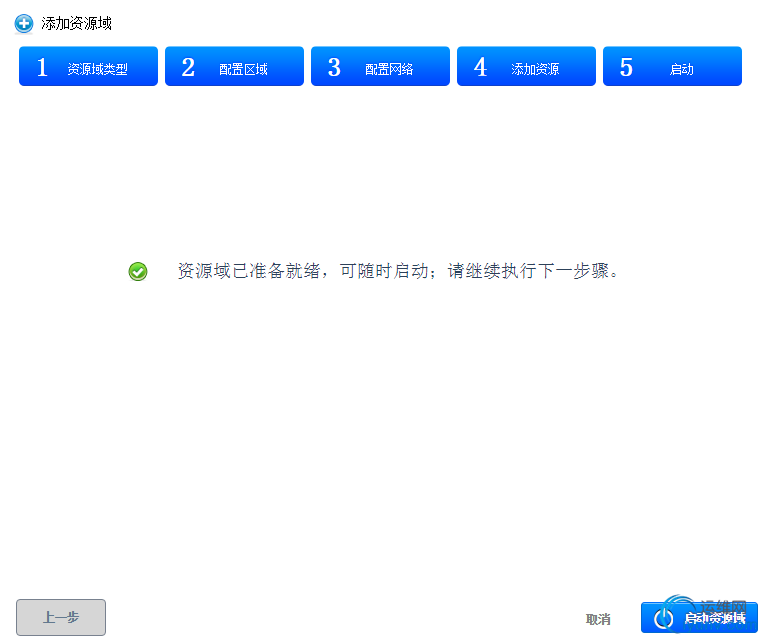

添加资源域



　　在操作之前，先把3台机器停止iptables



[iyunv@master1 ~]# /etc/init.d/iptables stop
iptables: Setting chains to policy ACCEPT: filter          [  OK  ]
iptables: Flushing firewall rules:                         [  OK  ]
iptables: Unloading modules:                               [  OK  ]
[iyunv@master1 ~]#

　　操作之前，还需要确保gluster是OK的



[iyunv@agent1 ~]# gluster volume status
Status of volume: gv2
Gluster process                             TCP Port  RDMA Port  Online  Pid
------------------------------------------------------------------------------
Brick agent1:/export/primary                49152     0          Y       27248
Brick agent2:/export/primary                49152     0          Y       27372
NFS Server on localhost                     2049      0          Y       27232
Self-heal Daemon on localhost               N/A       N/A        Y       27241
NFS Server on agent2                        2049      0          Y       27357
Self-heal Daemon on agent2                  N/A       N/A        Y       27367

Task Status of Volume gv2
------------------------------------------------------------------------------
There are no active volume tasks

[iyunv@agent1 ~]#



这次选高级和安全组

　　关于高级网络和基本网络的比较

　　10.0.1.11是本地dns服务器

　　其余默认





把图标拖到不同的位置，就可以实现分离了

默认是下面，需要修改

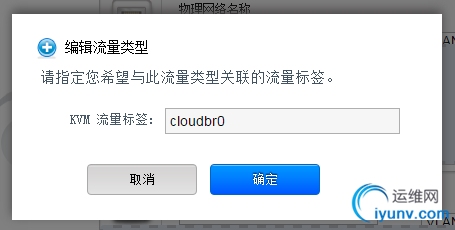

　　eth0是管理网，桥接到cloudbr0上，cloudbr0会在后面创建






继续编辑来宾网络的网卡

这里处于对应eth2这个名字，写成cloudbr2了。其实可以自定义



写不对的话，网卡加不上





存储的这里不实现，最后结果如下





预留的给系统虚拟机的。 10个就够了。现网也可以这么做





由于本次环境没有交换机，真实环境要写真实网关的。这里为了通过，可以拿master网卡IP当成网关，生产环境用交换机真实的网关地址

vlan标签根据真实的vlan id写，这里写个6表示vlan id是6


　　root/root01



我们这里用的是glusterfs

agent自己本地运行了glusterd服务。就写127.0.0.1

　　二级存储写master共享的nfs，其实生产环境也可以试用glusterfs






Failed to add data store: iSCSI needs to have LUN number

这里是软件bug，点击取消即可，可以单独添加存储

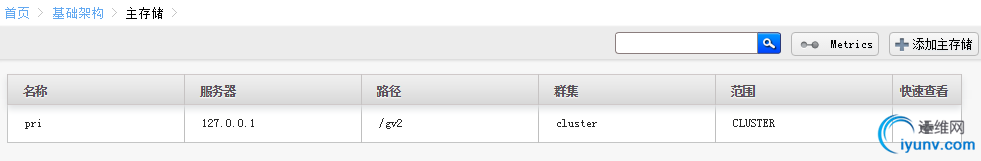

单独添加主存储



添加成功。刚才的问题应该是CloudStack的bug

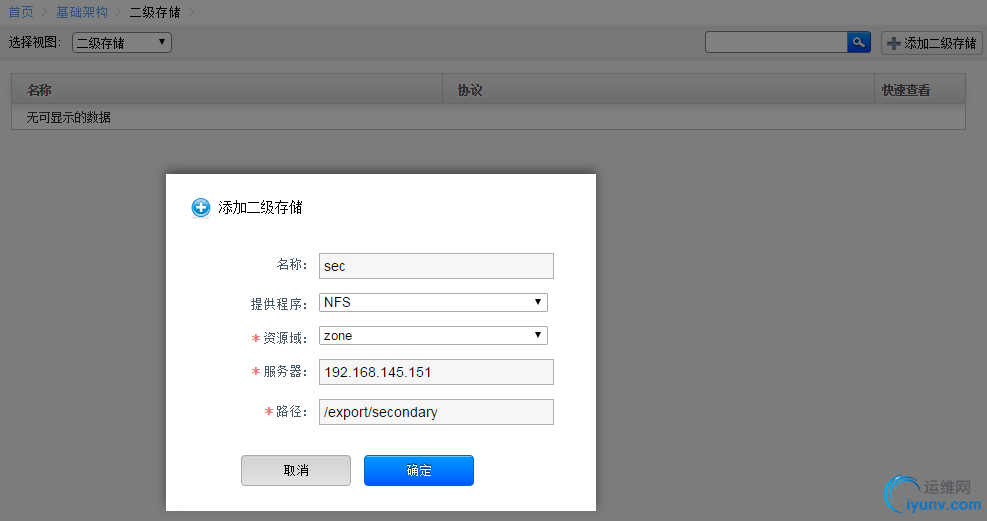

继续添加二级存储

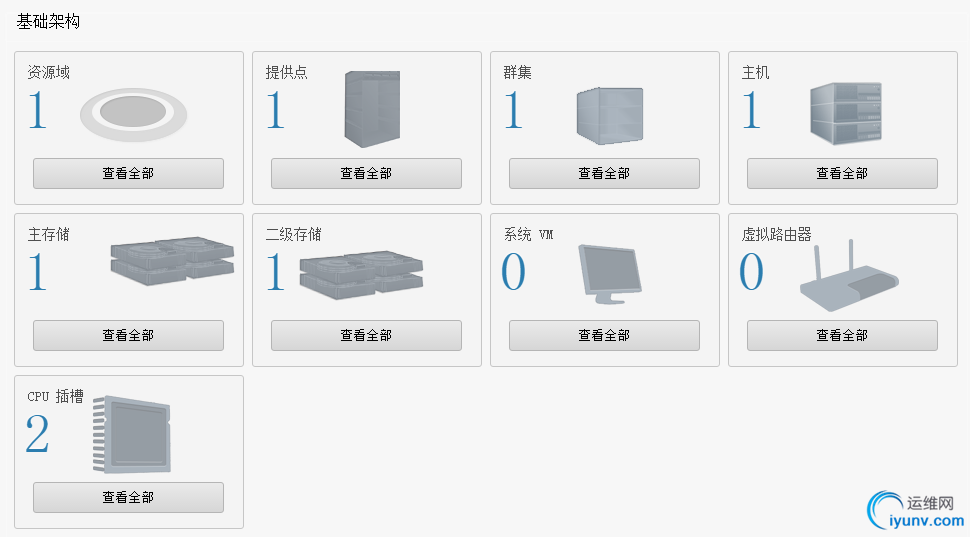

完成如下

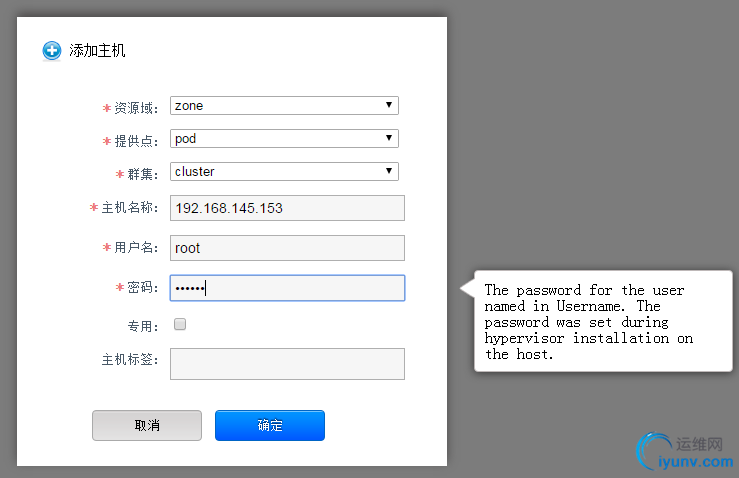

把agent2主机加上





现网中推荐先启动资源域，再添加新的主机，这样好处在于排查问题方便。




　　主机添加之后的agent1网络信息
多了cloudbr0和cloudbr2网桥设备





[iyunv@agent1 ~]# ip ad
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:d5a9/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:b3 brd ff:ff:ff:ff:ff:ff
inet 192.168.5.152/24 brd 192.168.5.255 scope global eth1
inet6 fe80::20c:29ff:feab:d5b3/64 scope link
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:d5bd/64 scope link
valid_lft forever preferred_lft forever
5: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 500
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
8: ovs-system: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN
link/ether 2e:c0:a6:d1:46:73 brd ff:ff:ff:ff:ff:ff
10: cloudbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet 192.168.145.152/24 brd 192.168.145.255 scope global cloudbr0
inet6 fe80::448a:8cff:fe77:e140/64 scope link
valid_lft forever preferred_lft forever
11: cloudbr2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet6 fe80::30c6:80ff:fe79:a149/64 scope link
valid_lft forever preferred_lft forever
13: cloud0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether c6:9e:e5:49:12:4e brd ff:ff:ff:ff:ff:ff
inet 169.254.0.1/16 scope global cloud0
inet6 fe80::c49e:e5ff:fe49:124e/64 scope link
valid_lft forever preferred_lft forever
[iyunv@agent1 ~]#








启动资源域






没有报错，看下网页这里。看到两个系统vm在启动


启动资源域之后系统虚拟机运行OK




[iyunv@agent2 ~]# virsh list
Id    Name                           State
----------------------------------------------------
2     s-2-VM                         running
3     v-1-VM                         running
[iyunv@agent2 ~]#

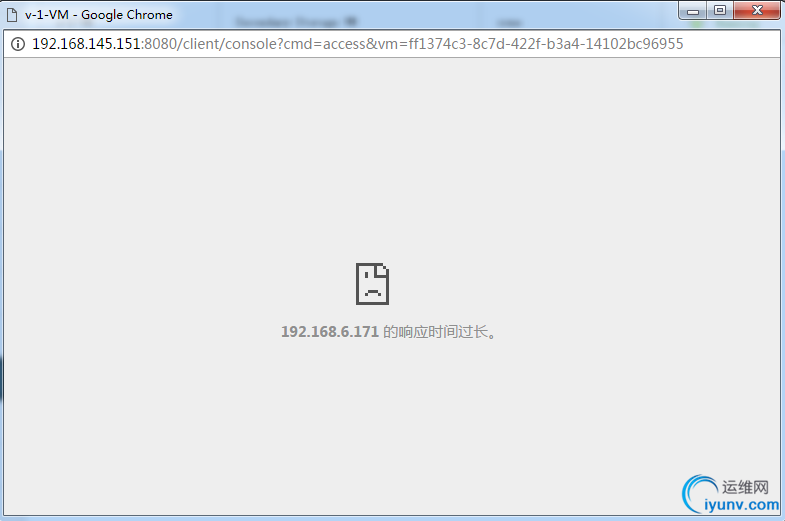

控制台这里之所以无法打开

可能就是当时指定的192.168.6.151这个IP是master机器，不是有效的网关


　　虚拟机启动后，ovs会创建很多桥
　　
管理网段的桥接到了cloudbr0
guest网段的vnet都桥接到了cloudbr2上
　　下面是agent1的桥接信息，之前的bridge-util桥就没用到，试用的是ovs



[iyunv@agent1 ~]# brctl show
bridge namebridge idSTP enabledinterfaces
virbr08000.525400ea877dyesvirbr0-nic
[iyunv@agent1 ~]# ovs-vsctl show
b8d2eae6-27c2-4f94-bb28-81635229141d
Bridge "cloud0"
Port "cloud0"
Interface "cloud0"
type: internal
Bridge "cloudbr0"
Port "eth0"
Interface "eth0"
Port "cloudbr0"
Interface "cloudbr0"
type: internal
Bridge "cloudbr2"
Port "eth2"
Interface "eth2"
Port "cloudbr2"
Interface "cloudbr2"
type: internal
ovs_version: "2.3.1"
[iyunv@agent1 ~]#

　　下面是agent2上的桥接信息　



[iyunv@agent2 ~]# ovs-vsctl show
c17bcc03-f6d0-4368-9f41-004598ec7336
Bridge "cloudbr2"
Port "eth2"
Interface "eth2"
Port "cloudbr2"
Interface "cloudbr2"
type: internal
Port "vnet2"
tag: 6
Interface "vnet2"
Port "vnet5"
tag: 6
Interface "vnet5"
Bridge "cloud0"
Port "vnet0"
Interface "vnet0"
Port "vnet3"
Interface "vnet3"
Port "cloud0"
Interface "cloud0"
type: internal
Bridge "cloudbr0"
Port "eth0"
Interface "eth0"
Port "vnet1"
Interface "vnet1"
Port "vnet4"
Interface "vnet4"
Port "cloudbr0"
Interface "cloudbr0"
type: internal
ovs_version: "2.3.1"
[iyunv@agent2 ~]#

　　因为系统虚拟机目前都运行在agent2上
所以桥接设备比较多



[iyunv@agent2 ~]# ip ad
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:95:fa brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:95fa/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:95:04 brd ff:ff:ff:ff:ff:ff
inet 192.168.5.153/24 brd 192.168.5.255 scope global eth1
inet6 fe80::20c:29ff:feab:9504/64 scope link
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:95:0e brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:950e/64 scope link
valid_lft forever preferred_lft forever
5: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 52:54:00:a1:8e:64 brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 500
link/ether 52:54:00:a1:8e:64 brd ff:ff:ff:ff:ff:ff
8: ovs-system: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN
link/ether b6:34:b6:35:e6:ca brd ff:ff:ff:ff:ff:ff
10: cloudbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:95:fa brd ff:ff:ff:ff:ff:ff
inet 192.168.145.153/24 brd 192.168.145.255 scope global cloudbr0
inet6 fe80::b454:44ff:fe91:8e45/64 scope link
valid_lft forever preferred_lft forever
11: cloudbr2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:95:0e brd ff:ff:ff:ff:ff:ff
inet6 fe80::c05d:eaff:fe39:2e45/64 scope link
valid_lft forever preferred_lft forever
13: cloud0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 16:d7:4f:51:fc:4b brd ff:ff:ff:ff:ff:ff
inet 169.254.0.1/16 scope global cloud0
inet6 fe80::14d7:4fff:fe51:fc4b/64 scope link
valid_lft forever preferred_lft forever
17: vnet3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:00:a9:fe:03:4e brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc00:a9ff:fefe:34e/64 scope link
valid_lft forever preferred_lft forever
18: vnet4: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:62:18:00:00:10 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc62:18ff:fe00:10/64 scope link
valid_lft forever preferred_lft forever
19: vnet5: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:28:42:00:00:02 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc28:42ff:fe00:2/64 scope link
valid_lft forever preferred_lft forever
20: vnet0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:00:a9:fe:02:37 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc00:a9ff:fefe:237/64 scope link
valid_lft forever preferred_lft forever
21: vnet1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:65:ce:00:00:12 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc65:ceff:fe00:12/64 scope link
valid_lft forever preferred_lft forever
22: vnet2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:fa:e6:00:00:01 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fcfa:e6ff:fe00:1/64 scope link
valid_lft forever preferred_lft forever
[iyunv@agent2 ~]#

　　下面是此时的agent1的网络设备信息　　



[iyunv@agent1 ~]# ip ad
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:d5a9/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:b3 brd ff:ff:ff:ff:ff:ff
inet 192.168.5.152/24 brd 192.168.5.255 scope global eth1
inet6 fe80::20c:29ff:feab:d5b3/64 scope link
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:d5bd/64 scope link
valid_lft forever preferred_lft forever
5: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 500
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
8: ovs-system: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN
link/ether 2e:c0:a6:d1:46:73 brd ff:ff:ff:ff:ff:ff
10: cloudbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet 192.168.145.152/24 brd 192.168.145.255 scope global cloudbr0
inet6 fe80::448a:8cff:fe77:e140/64 scope link
valid_lft forever preferred_lft forever
11: cloudbr2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet6 fe80::30c6:80ff:fe79:a149/64 scope link
valid_lft forever preferred_lft forever
13: cloud0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether c6:9e:e5:49:12:4e brd ff:ff:ff:ff:ff:ff
inet 169.254.0.1/16 scope global cloud0
inet6 fe80::c49e:e5ff:fe49:124e/64 scope link
valid_lft forever preferred_lft forever
[iyunv@agent1 ~]#

　　把v-1-VM迁移到agent1上，看到agent1多了vnet0，vnet1，vnet2
默认是因为系统虚拟机有3个网卡，对应外面的3个虚拟设备



[iyunv@agent1 ~]# ip ad
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:d5a9/64 scope link
valid_lft forever preferred_lft forever
3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:b3 brd ff:ff:ff:ff:ff:ff
inet 192.168.5.152/24 brd 192.168.5.255 scope global eth1
inet6 fe80::20c:29ff:feab:d5b3/64 scope link
valid_lft forever preferred_lft forever
4: eth2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet6 fe80::20c:29ff:feab:d5bd/64 scope link
valid_lft forever preferred_lft forever
5: virbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
inet 192.168.122.1/24 brd 192.168.122.255 scope global virbr0
6: virbr0-nic: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN qlen 500
link/ether 52:54:00:ea:87:7d brd ff:ff:ff:ff:ff:ff
8: ovs-system: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN
link/ether 2e:c0:a6:d1:46:73 brd ff:ff:ff:ff:ff:ff
10: cloudbr0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:d5:a9 brd ff:ff:ff:ff:ff:ff
inet 192.168.145.152/24 brd 192.168.145.255 scope global cloudbr0
inet6 fe80::448a:8cff:fe77:e140/64 scope link
valid_lft forever preferred_lft forever
11: cloudbr2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether 00:0c:29:ab:d5:bd brd ff:ff:ff:ff:ff:ff
inet6 fe80::30c6:80ff:fe79:a149/64 scope link
valid_lft forever preferred_lft forever
13: cloud0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UNKNOWN
link/ether c6:9e:e5:49:12:4e brd ff:ff:ff:ff:ff:ff
inet 169.254.0.1/16 scope global cloud0
inet6 fe80::c49e:e5ff:fe49:124e/64 scope link
valid_lft forever preferred_lft forever
18: vnet0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:00:a9:fe:02:37 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc00:a9ff:fefe:237/64 scope link
valid_lft forever preferred_lft forever
19: vnet1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:65:ce:00:00:12 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fc65:ceff:fe00:12/64 scope link
valid_lft forever preferred_lft forever
20: vnet2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UNKNOWN qlen 500
link/ether fe:fa:e6:00:00:01 brd ff:ff:ff:ff:ff:ff
inet6 fe80::fcfa:e6ff:fe00:1/64 scope link
valid_lft forever preferred_lft forever

　　可以使用vnc工具查看，系统虚拟机有3个网卡

　　cloud0是自带的169开头的系统虚拟机桥接的网卡



[iyunv@agent1 ~]# ovs-vsctl show
b8d2eae6-27c2-4f94-bb28-81635229141d
Bridge "cloud0"
Port "cloud0"
Interface "cloud0"
type: internal
Port "vnet0"
Interface "vnet0"
Bridge "cloudbr0"
Port "eth0"
Interface "eth0"
Port "vnet1"
Interface "vnet1"
Port "cloudbr0"
Interface "cloudbr0"
type: internal
Bridge "cloudbr2"
Port "vnet2"
tag: 6
Interface "vnet2"
Port "eth2"
Interface "eth2"
Port "cloudbr2"
Interface "cloudbr2"
type: internal
ovs_version: "2.3.1"
[iyunv@agent1 ~]#

　　查看tag标记
　　上面ovs-vsctl show这里也能看到tag标记


virsh edit 1

看到打的tag标记




　　关于数据包流向


这里的br100可以理解为vlan100

　　1 VM实例instance产生一个数据包并发送至实例内的虚拟网络接口VNIC，图中就是instance中的eth0.
2 这个数据包会传送到物理节点上的VNIC接口，如图就是vnet接口。
3 数据包从vnet NIC出来，到达桥（虚拟交换机）br100上.
4 数据包经过交换机的处理，从物理节点上的物理接口发出，如图中物理节点上的eth0.
5 数据包从eth0出去的时候，是按照物理节点上的路由以及默认网关操作的，这个时候该数据包其实已经不受你的控制了。
　　ovs-vsctl用法
　　列出所有挂接到网卡上的网桥



[iyunv@agent1 ~]# ovs-vsctl list-ports cloudbr2
eth2
vnet2
[iyunv@agent1 ~]#


CloudStack的HA



　　系统可靠性与可用性
　　管理服务器的HA
CloudStack管理服务器可以部署多节点的配置，使得它不容易受到单个服务器故障影响。
管理服务器（不同于Mysql数据库）本身是无状态的，可以被部署在负载均衡设备后面。
停止的所有管理服务不会影响主机的正常操作。所有来宾VM将继续工作。
当管理主机下线后，不能创建新的VMs、最终用户，管理UI、API、动态负载以及HA都将停止工作
　　
启用了HA的虚拟机
用户可以给指定的虚拟机开启高可用特性。默认情况下所有的虚拟路由虚拟机和弹性辅助均衡虚拟机自动开启了高可用特性。
当CloudStack检测到开启了高可用特性的虚拟机崩溃时将会在相同的可用资源中自动重启该虚拟机。
高可用特性不会垮资源域执行。
CloudStack采用比较保守的方式重启虚拟机，以确使不会同时运行两个相同的实例。
管理服务器会尝试在本集群的另一台主机上开启该虚拟机。
高可用特性只在使用共享主存储的时候才可以使用，不支持使用本地存储作为主存储的高可用
　　下面模拟开启高可用

　　这里拿系统虚拟机当普通虚拟机使用（系统虚拟机默认是开启了高可用的）
　　这里写一个高可用标记，随便写

　　修改了全局设置重启master服务



[iyunv@master1 ~]# /etc/init.d/cloudstack-management restart
Stopping cloudstack-management:                            [FAILED]
Starting cloudstack-management:                            [  OK  ]
[iyunv@master1 ~]# /etc/init.d/cloudstack-management restart
Stopping cloudstack-management:                            [  OK  ]
Starting cloudstack-management:                            [  OK  ]
[iyunv@master1 ~]#

　　修改虚拟机标签



加上标签，需要刷新下，看到立即启用了高可用


API相关

　　管理页面少批量创建虚拟机功能，但是可以通过api方式自己开发实现，需要创建密钥，然后通过api连接创建实例



密钥生成完毕，可以通过api连接创建实例

知识补充一



　　关于添加资源域时选择安全组
　　生产环境中关于安全组，可以先创建一个开放所有端口和所有协议的安全组，然后创建实例的时候使用

　　管理页面可以添加vlan

　　自己实验测试补充


我直接对agent1宿主机 执行halt -pf模拟意外断电，之前上面运行一个系统虚拟机。没有自动在agent2节点上启动

管理页面一直保持下面状态

重启master服务没作用

http://images2015.cnblogs.com/blog/1076878/201702/1076878-20170215162550488-912627906.png　　点击迁移虚拟机也不可行

　　解决办法：


　　是删除agent1 宿主机
然后在系统vm那里点击运行此虚拟机。它会自动在agent2上启动
　　（宿主机2上起新的系统虚拟机的时候，会有1分钟左右的断网。 笔记本无法连接此宿主机，1分钟后恢复，可能与我虚拟机配置有关）

知识补充二



　　1、kvm虚拟机达到2000多台，对mysql也没压力。
　　因此mysql调优这块不需要研究太深，做好主备即可。
　　2、企业生产环境服务器配置
企业私有云，服务器配置
企业搭建自己的私有云机器建议配置
CPU：2Cx10核（Intel  Xeon E5-2650 v3 或Intel Xeon E52650 v3）
内存：256G (16G*16,单条内存无要求，按照最高性价比采购)
网卡：10G*2（模块与目前机房的万兆交换机匹配）
磁盘：600G*2块 SAS盘（系统盘，大小无特殊规定，按公司标准采购） 4T*6  SATA盘
　　机器配置太高也没意义。 散热也是问题，电源发热。风扇不停的转
网卡这里千兆网卡是标配，自带的。这里写10GB*2 是附加买的
　　3、生产环境master配置
　　master放两台
数据库配置主从
二级存储也可以单独nfs服务器（drbd），也可以使用gluster，然后作为nfs


　　
4、部署架构
部署架构应该从硬件、网络、存储综合考虑，保障私有云整体的稳定性和安全性，
主控制节点需要2台机器保障控制节点高可用，计算节点由多台机器（至少2台）组成一个
或多个集群，保障业务的连续性，稳定性，安全性
　　5、控制节点架构
　　主控节点由两台机器作为主备，安装CloudStack管理端，MYSQL和分布式文件系统作为二级存储，都是一主一备。
　　CloudStack管理服务器可以部署一个或多个前端服务器并连接单一的Mysql数据库。可视需求使用
一对硬件辅助均衡对web请求进行分流，另一备份管理节点可使用远端站点的Mysql复制数据以增加灾难
恢复能力
　　6、私有云整体架构
管理服务器集群（包括前端辅助均衡节点，管理节点，以及Mysql数据库节点）通过两个负载均衡节点接入管理网络。
辅助存储服务器接入管理网络
每一个机柜提供点POD包括存储和计算节点服务器。
每一个存储和计算节点服务器都需要有冗余网卡连接到不同交换机上
　　
7、关于挂载的glusterfs
　　我们大多数情况下采用分布式复制卷，已经类似raid10了。
硬盘只需要做成raid5即可
　　8、高级网络
每个区域都有基本或高级网络。
一个区域的整个生命周期中，不论是基本或高级网络。一旦在CloudStack中选择并配置区域的网络类型，就无法再修改


　　9、虚拟机迁移
　　建议是在同一个cluster内，共享统一存储的

运维网声明 1、欢迎大家加入本站运维交流群:群②:261659950 群⑤:202807635 群⑦870801961 群⑧679858003
2、本站所有主题由该帖子作者发表，该帖子作者与运维网享有帖子相关版权
3、所有作品的著作权均归原作者享有，请您和我们一样尊重他人的著作权等合法权益。如果您对作品感到满意，请购买正版
4、禁止制作、复制、发布和传播具有反动、淫秽、色情、暴力、凶杀等内容的信息，一经发现立即删除。若您因此触犯法律，一切后果自负，我们对此不承担任何责任
5、所有资源均系网友上传或者通过网络收集，我们仅提供一个展示、介绍、观摩学习的平台，我们不对其内容的准确性、可靠性、正当性、安全性、合法性等负责，亦不承担任何法律责任
6、所有作品仅供您个人学习、研究或欣赏，不得用于商业或者其他用途，否则，一切后果均由您自己承担，我们对此不承担任何法律责任
7、如涉及侵犯版权等问题，请您及时通知我们，我们将立即采取措施予以解决
8、联系人Email：admin@iyunv.com 网址：www.yunweiku.com

所有资源均系网友上传或者通过网络收集,我们仅提供一个展示、介绍、观摩学习的平台,我们不对其承担任何法律责任,如涉及侵犯版权等问题,请您及时通知我们,我们将立即处理,联系人Email:kefu@iyunv.com,QQ:1061981298 本贴地址：https://www.yunweiku.com/thread-387740-1-1.html 上篇帖子： linux 内核---------董昊 ( Robin Dong ) and OenHan 下篇帖子： OpenStack 企业私有云的若干需求（1）：Nova 虚机支持 GPU
回复

使用道具 举报

返回列表
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 立即注册

本版积分规则

扫码加入运维网微信交流群X

扫码加入运维网微信交流群

扫描二维码加入运维网微信交流群，最新一手资源尽在官方微信交流群！快快加入我们吧...

扫描微信二维码查看详情

客服 E-mail:iyunvcom@gmail.com

本站由青云提供云计算服务

运维网--中国最专业的运维工程师交流社区

豫ICP备20007574号-1 Copyright © 2012-2025

关于我们

发展历程

联系我们

关注我们

广告服务

广告案例

隐私条款

免责声明

用户登录

用户注册

版主守则

申请版主

手机版

金币获取

帮助中心

每日签到

Good Good

Study

Day Day

UP


客服E-mail:kefu@iyunv.com 客服QQ：1061981298


QQ群⑦：运维网交流群⑦ QQ群⑧：运维网交流群⑧ k8s群：运维网kubernetes交流群


提醒：禁止发布任何违反国家法律、法规的言论与图片等内容；本站内容均来自个人观点与网络等信息，非本站认同之观点.


本站大部分资源是网友从网上搜集分享而来，其版权均归原作者及其网站所有，我们尊重他人的合法权益，如有内容侵犯您的合法权益，请及时与我们联系进行核实删除！



合作伙伴: 青云cloud

快速回复 返回顶部 返回列表
