识别 Linux上的设备（磁盘）类型

西大

1. Linux 上的设备 （device）
　　Linux 操作系统中，各种设备驱动（device driver）通过设备控制器（device controller）来管理各种设备（device），其关系如下图所示：

　　这些设备之中，

• 受同一个 device driver 管理的设备都有相同的 major number，这个数字可以看作设备的类别号码，被内核用于识别一类设备

• 受同一个 device driver 管理的同一类设备中的每一个设备都有不同的 minor number，这个数字可以看作设备编号，被设备驱动用来识别每个设备


　　设备驱动主要有三大类：

• 面向包的网络设备驱动（package oriented network device driver）

• 面向块的存储设备驱动（block oriented storage device driver），提供缓冲式（buffered）的设备访问。

• 面向字节的字符设备驱动 （byte oriented char device driver），有时也称为裸设备（raw devices），提供非缓冲的直接的设备访问（unbuffered direct access），比如串口设备，摄像头，声音设备等。实际上，除了网络设备和存储设备以外的其它设备都是某种字符设备。


　　除此以外，还有一类设备，称为伪设备（pseudo device），它们是软件设备。Linux 上的 device 不一定要有硬件设备，比如 /dev/null, /dev/zero 等。
　　关于字符设备和块设备的更多区别：

• 块设备只能以块为单位接受输入和返回输出，而字符设备则以字节为单位。大多数设备是字符设备，因为它们不需要缓冲而且不以固定块大小进行操作。

• 块设备对于I/O 请求有对应的缓冲区，因此它们可以选择以什么顺序进行响应，字符设备无须缓冲且被直接读写。对于存储设备而言调 读写的顺序作用巨大，因为在读写连续的扇区比分离的扇区更快。

• 字符设备只能被顺序读写，而块设备可以随机访问。虽然块设备可随机访问，但是对于磁盘这类机械设备而言，顺序地组织块设备的访问可以提高性能。


　　用户空间的各种应用是通过 device driver 来操作设备的：

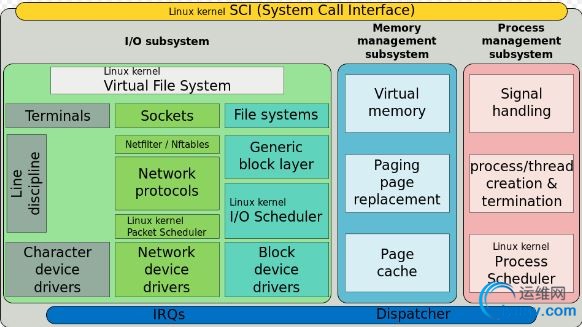

　　如果再详细一些就是这样的：

（图片来源）

　　从这个图上可以看出：

• 网络设备驱动之上，分别有包调度器（packet scheduler），网络协议层（network protocols），NetFilter （防火墙）和 scoket 层，其中，网络设备驱动以 socket 作为应用层的接口

• 块设备驱动之上，分别有 I/O Scheduler，通用块层（generic block layer）和文件系统，其中，块设备驱动以设备文件 （device file）作为应用层的接访问口

• 字符设备驱动之上，分别有 Line discipline 和 terminals，其中，terminals 作为和应用的访问接口


　　Linux 系统中“一切皆文件”。每个设备，在 /dev 目录中都有对一个设备文件（device file），比如 /dev/sda 表示第一个 SCSI/IDE 盘，/dev/vda 表示第一个 virtio 磁盘。应用程序通过访问这些设备文件像操作文件一样来访问这些设备，可以使用的接口包括：

• int open(const char *path, int oflag, ... )

• int close(int fd);

• ssize_t write(int fd, const void *buf, size_t nbyte)

• ssize_t read(int fd, void *buf, size_t nbyte)

• int ioctl(int d, int request, ...)


　　在 Linux 系统上，设备驱动可以被动态加载和删除

• lsmod - 列出当前已经被加载的模块

• insmod <module_file> - insert/load 指定的模块文件

• modprobe <module> - insert/load 指定的 module，以及所有依赖

• rmmod <module> - remove/unload 指定的module


2. Linux 设备的 major 和 minor number

2.1 用 ls 获取
　　上文谈到了 major 和 number。简单地，可以从 ls 命令的输出中看出 device 的这两个numbers：



root@controller:/home/sammy# cd /dev
root@controller:/dev# ls -l
total 0
crw------- 1 root root     10, 175 Jul 18 15:24 agpgart
crw------- 1 root root     10, 235 Jul 18 15:24 autofs
brw-rw---- 1 root disk      7,   5 Jul 18 15:24 loop5
brw-rw---- 1 root disk      7,   6 Jul 18 15:24 loop6
brw-rw---- 1 root disk      8,   0 Jul 18 15:24 sda
brw-rw---- 1 root disk      8,   1 Jul 18 15:24 sda1
brw-rw---- 1 root disk      8,   2 Jul 18 15:24 sda2
brw-rw---- 1 root disk      8,   5 Jul 18 15:24 sda5
crw--w---- 1 root tty       4,  10 Jul 18 15:24 tty10
crw--w---- 1 root tty       4,  11 Jul 18 15:24 tty11

• 以  'c' 开头的一行表示该设备是一个字符设备，以 'b' 开头的行表示这是一个块设备。

• 10,175 这两个数字中，前面的 10 表示 major number，后面的 175 表示 minor number。


2.2 major 和 minor 值的设置
　　历史上，设备的 major number 采用的是注册制，各设备厂家在 http://www.lanana.org/ 中注册他们的设备所使用的 major number。从 http://www.lanana.org/docs/device-list/devices-2.6+.txt 中还可以看出来 linux 2.6 内核中所分配的静态major numbers。
　　但是，现在，这个注册网站已经没有人维护了，取而代之的是动态分配制度。分配者是linux 内核的 udev 模块。它将保证在本系统中，<major number>：<minor number>的组合是唯一的，而在这个范围之外，它不会保证其惟一性。一旦分配好了后，你就可以从 /proc/device 文件中读出所分配的 major numbers，比如：



2 pty
3 ttyp
4 ttyS
6 lp
7 vcs
10 misc
13 input
14 sound
21 sg
180 usbBlock devices:
2 fd
8 sd
11 sr
65 sd
66 sd
3. 根据 major 和 minior numbers 识别磁盘类型

3.1 识别过程
　　根据以下步骤来识别磁盘类型：
　　（1）使用 stat 命令获取设备文件的 major 和 minor numbers。注意结果是16进制。



root@u1:/dev# stat -c %T /dev/vda #minor number
0
root@u1:/dev# stat -c %T /dev/vdb
10
root@u1:/dev# stat -c %T /dev/sda
0
root@u1:/dev# stat -c %t /dev/vda #major number
fd
root@u1:/dev# stat -c %t /dev/vdb
fd
root@u1:/dev# stat -c %t /dev/sda
8
　　（2）将16进制数字转化为10进制，并拼接字符串 /sys/dev/block/$decmajor:$minor/device/driver



/sys/dev/block/253:0/device/driver
/sys/dev/block/253:16/device/driver
/sys/dev/block/8:0/device/driver
　　（3）调用 readlink -f 命令，获取 device driver



root@u1:/dev# readlink -f /sys/dev/block/253:0/device/driver
/sys/bus/virtio/drivers/virtio_blk
root@u1:/dev# readlink -f /sys/dev/block/253:16/device/driver
/sys/bus/virtio/drivers/virtio_blk
root@u1:/dev# readlink -f /sys/dev/block/8:0/device/driver
/sys/bus/scsi/drivers/sd
　　从输出可以看出，/dev/vda 和 /dev/vdb 都是 virtio-block 类型的设备，而 /dev/sda 是 sd 即 SCSI 类型的设备。
　　常见的命名：

• fd：软驱

• hd：IDE 磁盘

• sd：SCSI 磁盘

• tty：terminals

• vd：virtio 磁盘


3.2 virtio block driver 的实现
　　virtio-blk 驱动的实现代码在 https://github.com/spotify/linux/blob/master/drivers/block/virtio_blk.c。从中可以看出 major 和 minor number 分配，以及设备命名的方法。
　　（1）设备命名方法



if (index < 26) {
sprintf(vblk->disk->disk_name, "vd%c", 'a' + index % 26);
} else if (index < (26 + 1) * 26) {
sprintf(vblk->disk->disk_name, "vd%c%c",
'a' + index / 26 - 1, 'a' + index % 26);
} else {
const unsigned int m1 = (index / 26 - 1) / 26 - 1;
const unsigned int m2 = (index / 26 - 1) % 26;
const unsigned int m3 =  index % 26;
sprintf(vblk->disk->disk_name, "vd%c%c%c",
'a' + m1, 'a' + m2, 'a' + m3);
}
　　可见：

• virtio-blk 设备的名称以 ‘vd’ 开头。从  ‘vda’ 开始递增，数目在 26 个以内时，增长至 ‘vdz’；如果超过 26，则从 ’vdaa‘ 一直增长至 ’vdzz‘；最高可以增长到 ’vdzzz‘。

• 名称在设备被加载后被确定，在重新加载或者系统重启后会重新生成，因此对同一个设备其名称可能会发生变化。我的另一篇文章 理解 QEMU/KVM 和 Ceph（3）：存储卷挂接和设备名称 谈到了这种变化导致的问题。


　　（2）major number 是通过想内核注册获取的



static int __init init(void)
{
major = register_blkdev(0, "virtblk");
if (major < 0)
return major;
return register_virtio_driver(&virtio_blk);
}
　　register_blkdev 这个方法是内核系统调用，用于注册一个块设备，需要指定主设备号。如果指定的设备号为0，则会由系统自动分配一个。该方法调用之后，就可以在/proc/devices文件中看到该块设备以及它的 major number。
　　（3）minor number 是由设备的 index （索引）转化而来的



vblk->disk->first_minor = index_to_minor(index);
　　参考链接：

• https://en.wikipedia.org/wiki/Device_file
