深入浅出 kvm qemu libvirt

lchl0388

在所谓的kvm技术中，应用到的其实有2个东西：qemu+kvm
kvm负责cpu虚拟化+内存虚拟化，实现了cpu和内存的虚拟化，但kvm不能模拟其他设备；
qemu是模拟IO设备（网卡，磁盘），kvm加上qemu之后就能实现真正意义上服务器虚拟化。
因为用到了上面两个东西，所以一般都称之为qemu-kvm。
libvirt则是调用kvm虚拟化技术的接口用于管理的，用libvirt管理方便，直接用qemu-kvm的接口太繁琐。




　　Qemu
　　Qemu是一个模拟器，它向Guest OS模拟CPU和其他硬件，Guest OS认为自己和硬件直接打交道，其实是同Qemu模拟出来的硬件打交道，Qemu将这些指令转译给真正的硬件。
　　由于所有的指令都要从Qemu里面过一手，因而性能较差。
　　KVM
　　KVM是linux内核的模块，它需要CPU的支持，采用硬件辅助虚拟化技术Intel-VT，AMD-V，内存的相关如Intel的EPT和AMD的RVI技术，Guest OS的CPU指令不用再经过Qemu转译，直接运行，大大提高了速度，KVM通过/dev/kvm暴露接口，用户态程序可以通过ioctl函数来访问这个接口。见如下伪代码：

open("/dev/kvm") ioctl(KVM_CREATE_VM) ioctl(KVM_CREATE_VCPU) for (;;) {     ioctl(KVM_RUN)         switch (exit_reason) {         case KVM_EXIT_IO:         case KVM_EXIT_HLT:     } }

　　 KVM内核模块本身只能提供CPU和内存的虚拟化，所以它必须结合QEMU才能构成一个完成的虚拟化技术，这就是下面要说的qemu-kvm。
　　
　　qemu-kvm
　　Qemu将KVM整合进来，通过ioctl调用/dev/kvm接口，将有关CPU指令的部分交由内核模块来做。kvm负责cpu虚拟化+内存虚拟化，实现了cpu和内存的虚拟化，但kvm不能模拟其他设备。qemu模拟IO设备（网卡，磁盘等），kvm加上qemu之后就能实现真正意义上服务器虚拟化。因为用到了上面两个东西，所以称之为qemu-kvm。
　　Qemu模拟其他的硬件，如Network, Disk，同样会影响这些设备的性能，于是又产生了pass through半虚拟化设备virtio_blk, virtio_net，提高设备性能。
　　
　　
　　libvirt
　　libvirt是目前使用最为广泛的对KVM虚拟机进行管理的工具和API。Libvirtd是一个daemon进程，可以被本地的virsh调用，也可以被远程的virsh调用，Libvirtd调用qemu-kvm操作虚拟机。

　　简单的讲，openstack nova最核心的功能就是对一大堆的虚拟机进行管理，虚拟机可以是各种各样（kvm, qemu, xen, vmware...），而且管理的方法也可以是各种各样（libvirt, xenapi, vmwareapi...），因为我的电脑不支持CPU的VT，而且以前在visualbox中装OpenStack，也只能使用qemu，所以这次测试的主要是qemu的使用，另外nova中默认使用的管理虚拟机的API是libvirt，所以这里的测试使用libvirt。
　　首先来简单说一下我对libvirt和qemu这两个的理解：
　　1. libvirt

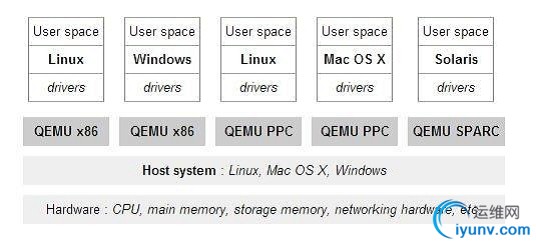

　　libvirt是一套用C语言写的API，旨在为各种虚拟机提供一套通用的编程接口，而且支持与Java，Python等语言的绑定。基于libvirt的虚拟机管理工具也有很多：virt-manager（GUI工具），virsh（命令行工具）。其架构示意图如下：

　　（左图是没有使用libvirt的情况）
　　这里涉及到几个概念：
　　（1）Domain：虚拟机的一个运行实例，简单的理解，就是一个虚拟机虚拟出来的操作系统。它的叫法可是多种多样：instance，guest OS，virsual machine，其实都指的同一个概念。
　　（2）Hypervisor：指的就是虚拟机本身，比如qemu, kvm, xen...
　　libvirt 由几个不同的部分组成，其中包括应用程序编程接口 (API) 库、一个守护进程 (libvirtd)，以及一个默认命令行实用工具 (virsh)，libvirtd守护进程负责对虚拟机的管理工作，在用各种工具对虚拟机进行管理的时候，这个守护进程一定要跑起来，而且这个进程可以分为两种，一种是root权限的libvirtd，一种是普通用户权限的libvirtd，前者权限大，可以虚拟计算机的各种设备。
　　开启root权限的libvirtd守护进程要以root身份去运行：sudo libvirtd  --daemon
　　2. qemu
　　qemu是一个仿真器，即可用于来宾操作系统的虚拟化，也可以作为完整的机器仿真器使用，运行使用主机 CPU 或其他 CPU 架构的操作系统。
　　qemu 支持两种操作模式：用户模式仿真和系统模式仿真。用户模式仿真 允许一个 CPU 构建的进程在另一个 CPU 上执行（执行主机 CPU 指令的动态翻译并相应地转换 Linux 系统调用）。系统模式仿真 允许对整个系统进行仿真，包括处理器和配套的外围设备，这时就应该使用root权限的libvirtd。
　　qemu相关的命令：






[python] view plain copy

• $ qemu-img create -f qcow disk.img 128M


　　创建一个名为disk.img的128M大小的qcow格式的磁盘映像文件，这个文件充当来宾操作系统的硬盘。






[plain] view plain copy

• $ qemu -hda disk.img -cdrom /root/cflinux-1.0.iso -boot d


　　-hda指定磁盘映像文件，-cdrom指定光盘镜像文件，-boot指定从哪里引导系统，d是从CD-ROM引导，c表示从硬盘引导






[plain] view plain copy

• $ qemu -hda disk.img


　　开始启动来宾操作系统
　　接下来，使用visual manager工具来模仿一下openstack中Flat模式的网络，因为我在安装openstack的时候，最后一步总是无法ping或ssh上实例，所以这里通过对实例的直接操作来进行演示，其网络拓扑图如下：

　　（网络是我的一大浩劫，一遇到和网络相关的东西，立马就纠结了，网桥，路由，网关，网段，交换机，nat，dhcp等等，这些东西不实践一下，完全弄不明白他们是干什么的，还好，通过这一段时间的学习，基本上知道了怎么回事，开学之后，一定要补一下网络知识。）
　　从开始安装，到今晚之前，在这个拓扑图里，一直有一个不懂的东西，就是那个br100！原来它就是传说中的网桥，网卡可以桥接到这个网桥上，来连接两个局域网。网桥工作在物理链路层，相当于一个“低层”的路由器，通过mac帧来识别主机，所以桥接到这个网桥上的网卡是不需要配ip的，这解开了我“多年”的疑惑：为什么那个eth1不需要配ip啊？那两个局域网是怎么连到一块的？原来如此！
　　还有一个困惑就是多网卡的问题，一直不明白，为什么一台电脑要多个网卡，一个网卡不够用吗？原来真的不够用！一个网卡只能负责接入到一个网络，如果一个电脑要同时接入多个网络的话，那么就得用多个网卡了，也就是说一台电脑可以同时处于不同的局域网中。那这样的话，以前在我脑海中，一台电脑在网络中的身份是唯一的，这样的概念就不成立了啊，一台电脑也可以有多个身份，是由网卡决定的。

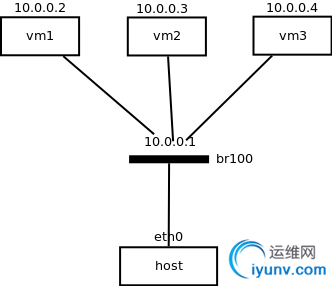

　　好了，吐槽完毕，下面是我模拟的简单的拓扑图：

　　我的目的就是让host能ping通任意一个虚拟机，虚拟机之间能够相互ping通，并且host能ssh上任意一个虚拟机。
　　1.  首先要做的就是建立br100网桥，在安装nova时，这个网桥是自动创建的，这里来手动创建，创建网桥使用到的工具是bridge-utils，即使用brctl相关的命令：






[plain] view plain copy

• $ brctl addbr br100   #添加一个网桥

• $ brctl addif br100 eth0   #把网卡桥接到网桥上

• $ ifconfig eth0 0.0.0.0

• $ ifconfig br100 10.0.0.1   #给网桥配ip


　　eth0的ip可配可不配。这样创建的网桥不是永久的，系统重启的话，就会销毁了。
　　2.  建立虚拟机：
　　用visual manager建立3个虚拟机，我用的系统镜像是cflinux-1.0.iso，一个只有几兆的linux发行版，磁盘映像是用virtual manager创建的raw格式的image。
　　需要注意的是在第5步选择网络的时候，要选“specify shared device name”，然后在下面的输入框中输入刚刚创建好的网桥的名字：br100，如下图：

　　3.  改虚拟机的ip
　　不知道为什么visual manager创建的虚拟机初识状态的ip都是一样的，都是10.0.0.2，使用ifconfig命令把3个虚拟机的ip改为：
　　10.0.0.2       10.0.0.3        10.0.0.4
　　让他们在同一个网段。
　　这样，主机可以ping通实例，实例之间也可以相互ping通了，通过ssh root@10.0.0.2也能连上虚拟机了！
　　问题：
　　每次虚拟机启动之后，用ifconfig在主机上查询网络信息，会看到vnet0, vnet1等这些信息，还有virbr0, virbr1等，后者我知道表示的是一个网段，但是前者是做什么用的呢？是虚拟机的虚拟出来的网卡吗？
