两张图总结 Neutron 架构

天高云淡

　　
　　前面我们详细讨论了 Neutron 架构，包括 Neutron Server，Core 和 Service Agent。现在用两张图做个总结。

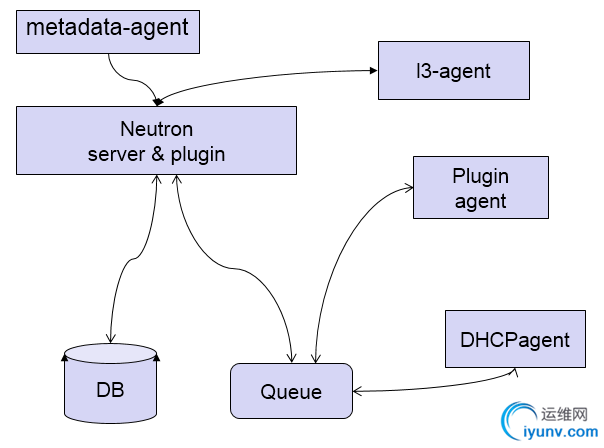

先看第一张：
　　
　　与 OpenStack 其他服务一样，Neutron 采用的是分布式架构，包括 Neutorn Server、各种 plugin/agent、database 和 message queue。

• 　　Neutron server 接收 api 请求。

• 　　plugin/agent 实现请求。

• 　　database 保存 neutron 网络状态。

• 　　message queue 实现组件之间通信。


　　metadata-agent 之前没有讲到，这里做个补充：
　　instance 在启动时需要访问 nova-metadata-api 服务获取 metadata 和 userdata，这些 data 是该 instance 的定制化信息，比如 hostname, ip， public key 等。
　　但 instance 启动时并没有 ip，如何能够通过网络访问到 nova-metadata-api 服务呢？
　　答案就是 neutron-metadata-agent
　　该 agent 让 instance 能够通过 dhcp-agent 或者 l3-agent 与 nova-metadata-api 通信

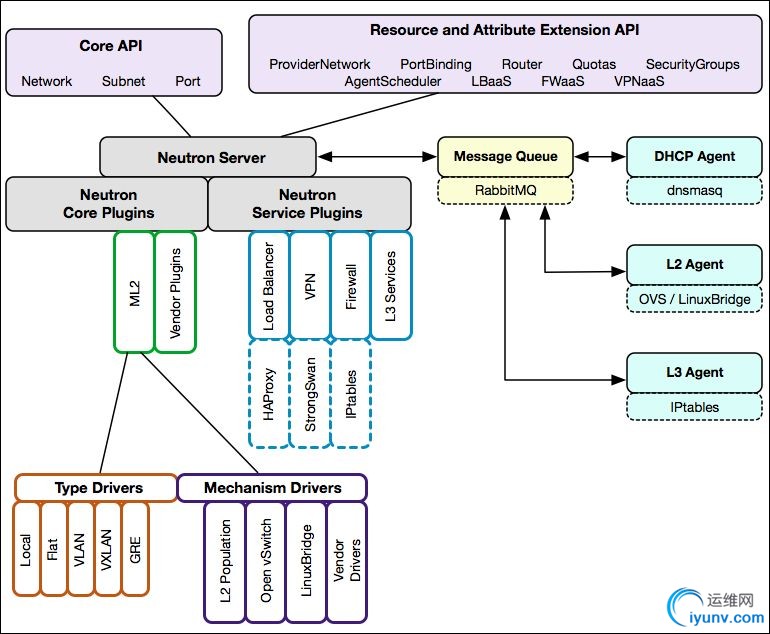

　　如果我们将 Neutron 架构展开，则会得到下面第二张图：
　　

• 　　Neutron 通过 plugin 和 agent 提供的网络服务。

• 　　plugin 位于 Neutron server，包括 core plugin 和 service plugin。

• 　　agent 位于各个节点，负责实现网络服务。

• 　　core plugin 提供 L2 功能，ML2 是推荐的 plugin。

• 　　使用最广泛的 L2 agent 是 linux bridage 和 open vswitch。

• 　　service plugin 和 agent 提供扩展功能，包括 dhcp, routing, load balance, firewall, vpn 等。


　　至此，Neutron 架构已经讨论完，希望大家已经理解。
下节开始，将通过实验来实践架构中的各个组件。
第一步将是准备实验用的物理环境。
