　　前言：
　　头两天由于工作需要，本人基于三节点搭建了一个openstack云平台。如何搭建的的大家可以参考我的另一篇博客（http://www.cnblogs.com/charles1ee/p/6611000.html）搭建不是目的，目的是为了创建虚机，使用虚机。所以今天本人就将如何创建虚机的过程整理一个博客，供大家参考。
　　

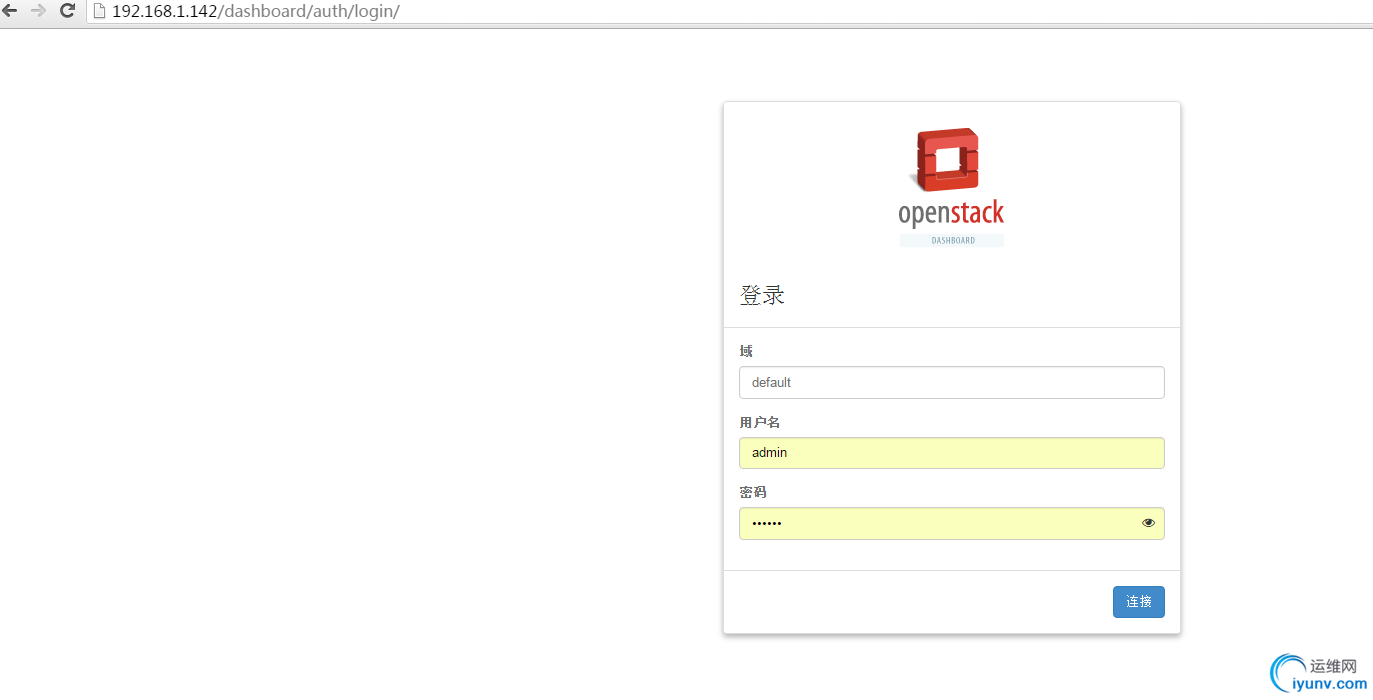

　　首先在浏览器输入咱们的控制节点的ip地址登陆horizon，也就是dashboard控制页面
　　
　　输入好用户名与密码，这时输入的用户名与密码会与我们的老大哥keystone进行认证。确认你输入的这个用户有没有权限登录这个云平台。然后会返回一个token给这个用户。
　　

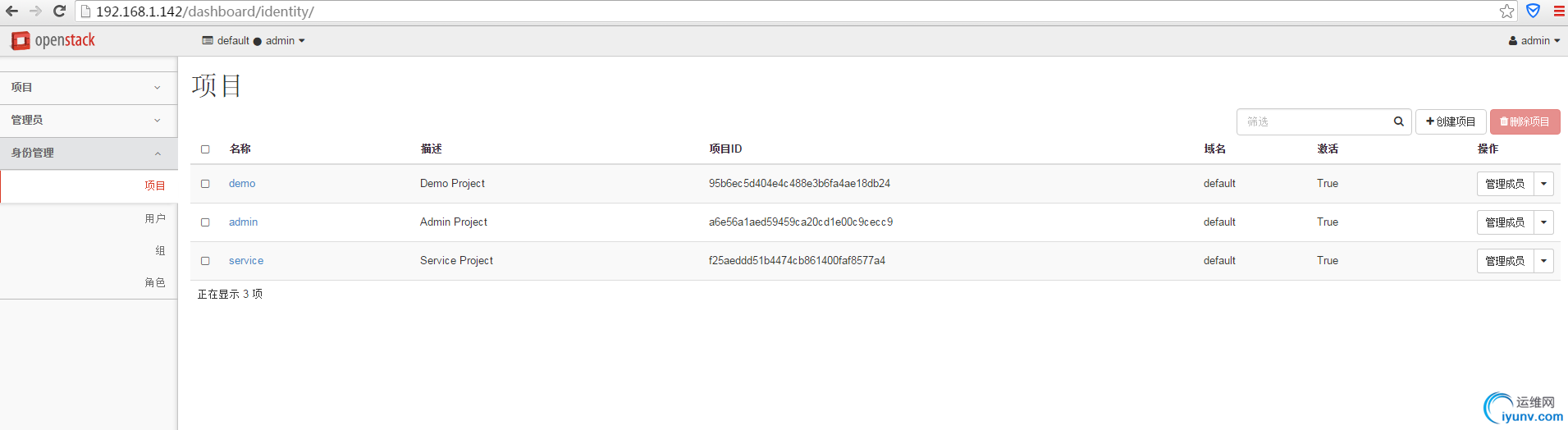

　　ok，这是登录进来的页面，有三个项目，一个是admin项目，创建的一个demo项目，还有是openstack中所有组件所在的一个service项目
　　
　　

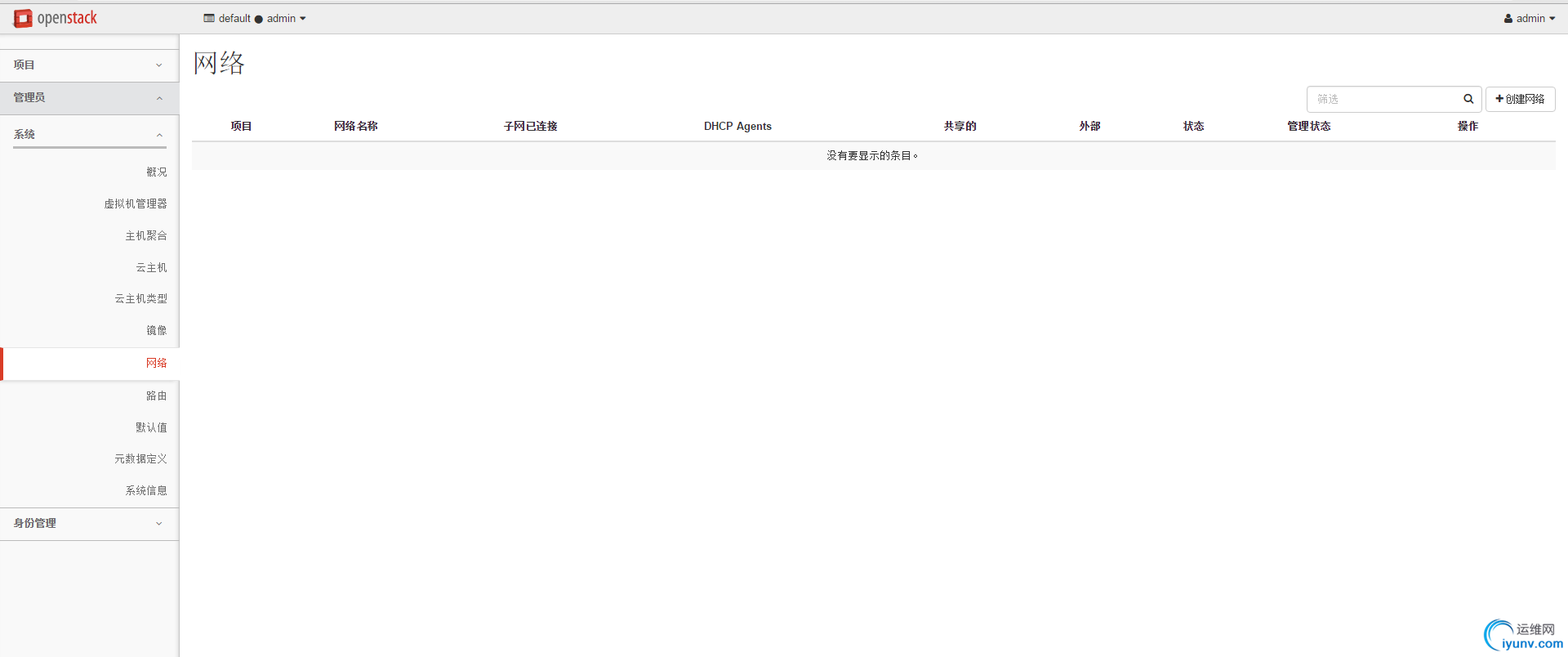

　　选择管理员选项中的网络配置，可以看到上面什么都没有
　　
　　

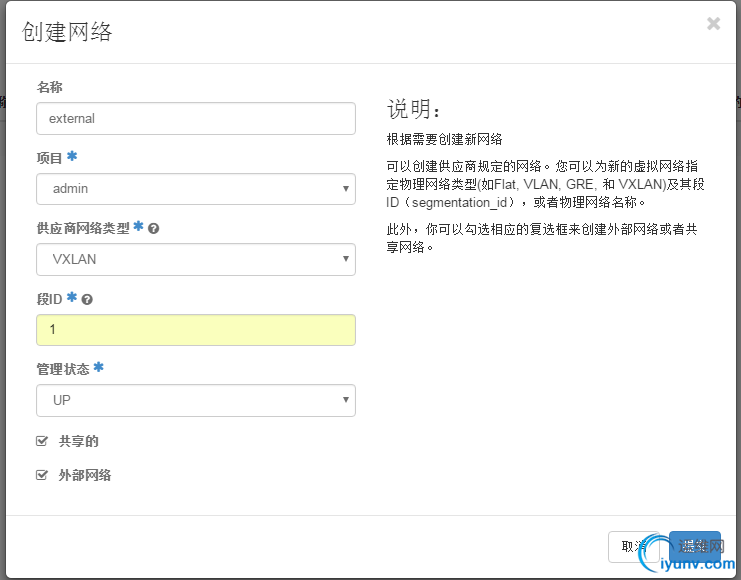

　　点击又上角的创建网络，首先这个创建的网络是属于虚拟的，这个网络创建完成后，所有的租户都要连接到这个网络上来。就相当于一个核心交换的功能，想要vm上网就需要通过这个条网络。只有管理员才能创建共享的网络，其他用户无法创建
　　
　　各位请看
　　因为项目属于admin，所以这个网络并不属于任何一个租户。

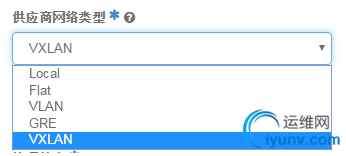

　　供应商网络类型就是五种网络模式
　　
　　这里我们选择vxlan
　　段ID就是vlan的vlan ID ；GRE的Tunnel ID；Vxlan的VNI这里我们选择1
　　网络模式选择共享与外部网络，因为这个网络创建就是让各个租户来连接，并且属于访问Internet的网络。
　　
　　在network网络节点控制台上面输入"ip netns show"
　　

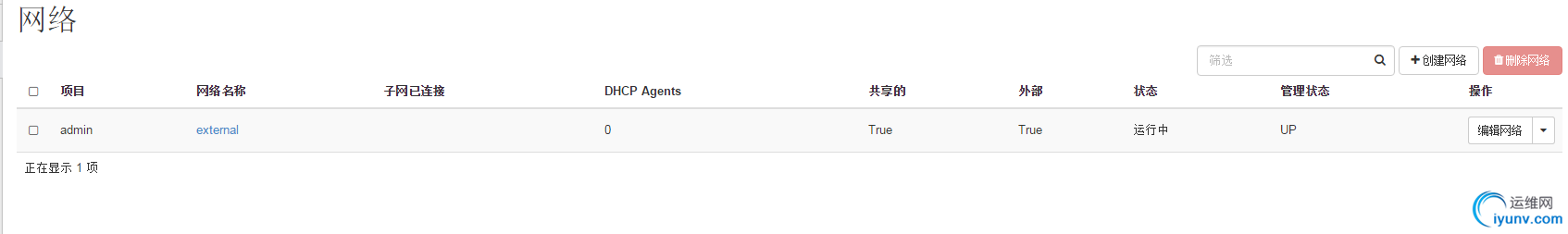

　　什么都没有，然后点击提交
　　
　　

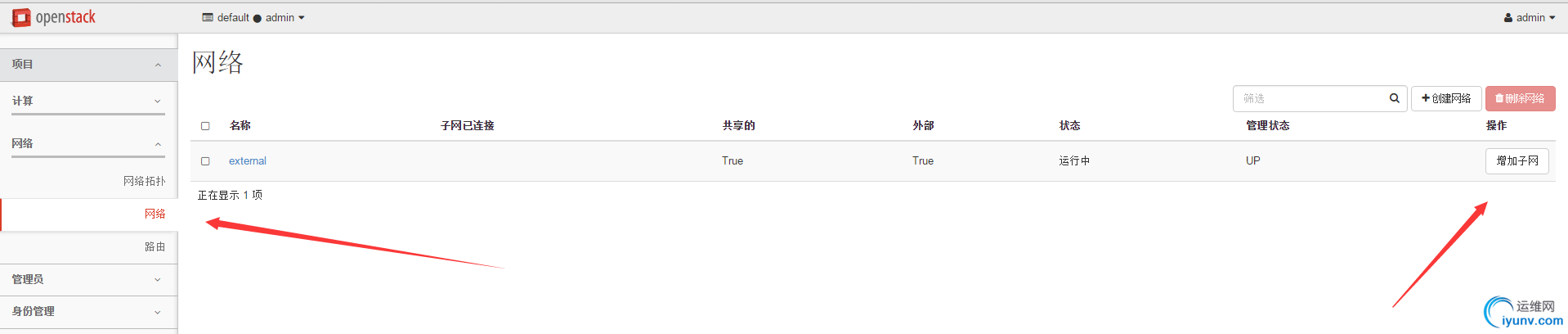

　　上面创建的网络属于admin项目中，而且登录的用户也是admin用户，所以点击下项目下的网络进行网络配置
　　

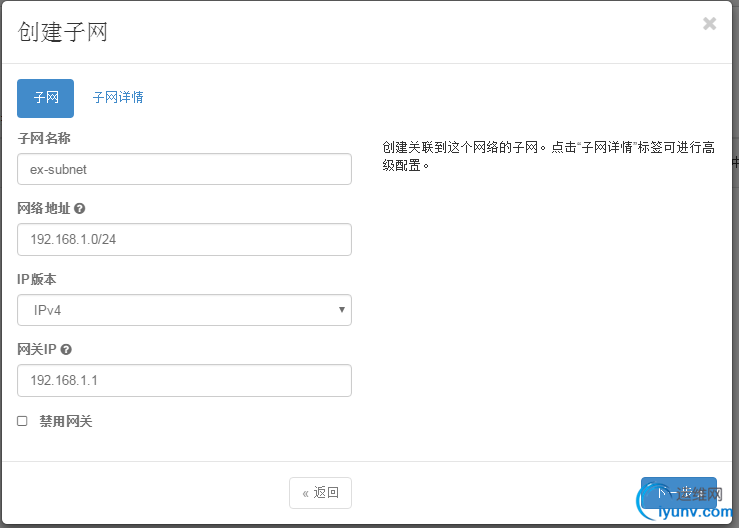

　　点创建子网
　　

　　网络地址：
　　网络地址是网络节点唯一能上网的那个IP的网段
　　

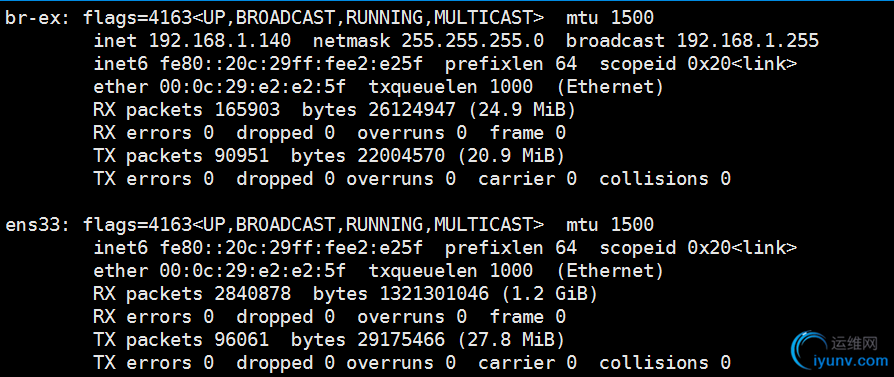

　　之前是ens33后来将ens33的IP添加到br-ex网桥中
　　网关：
　　真实物理机的网关

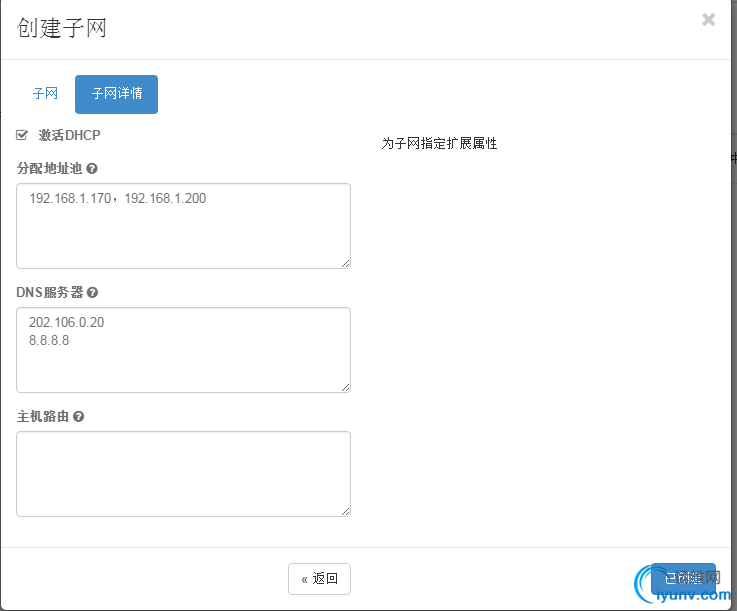

　　分配地址池：
　　dhcp的地址池
　　再来查看一下网络节点的ip netns
　　

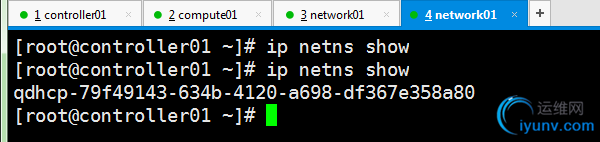

　　还是什么都没有，在浏览器端创建子网，再次查看网络节点的ip netns
　　

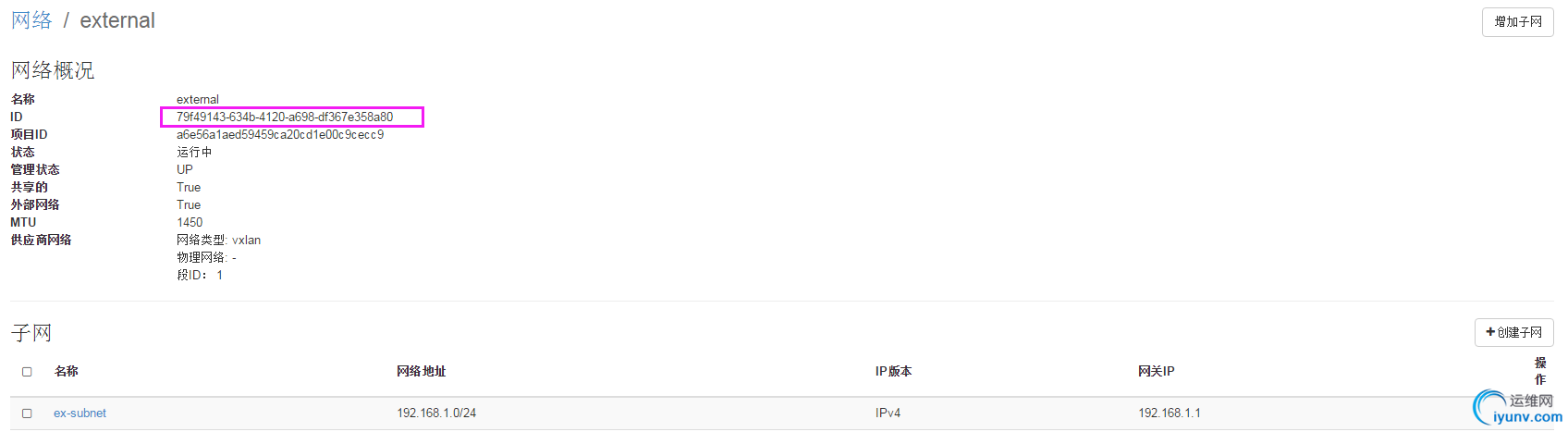

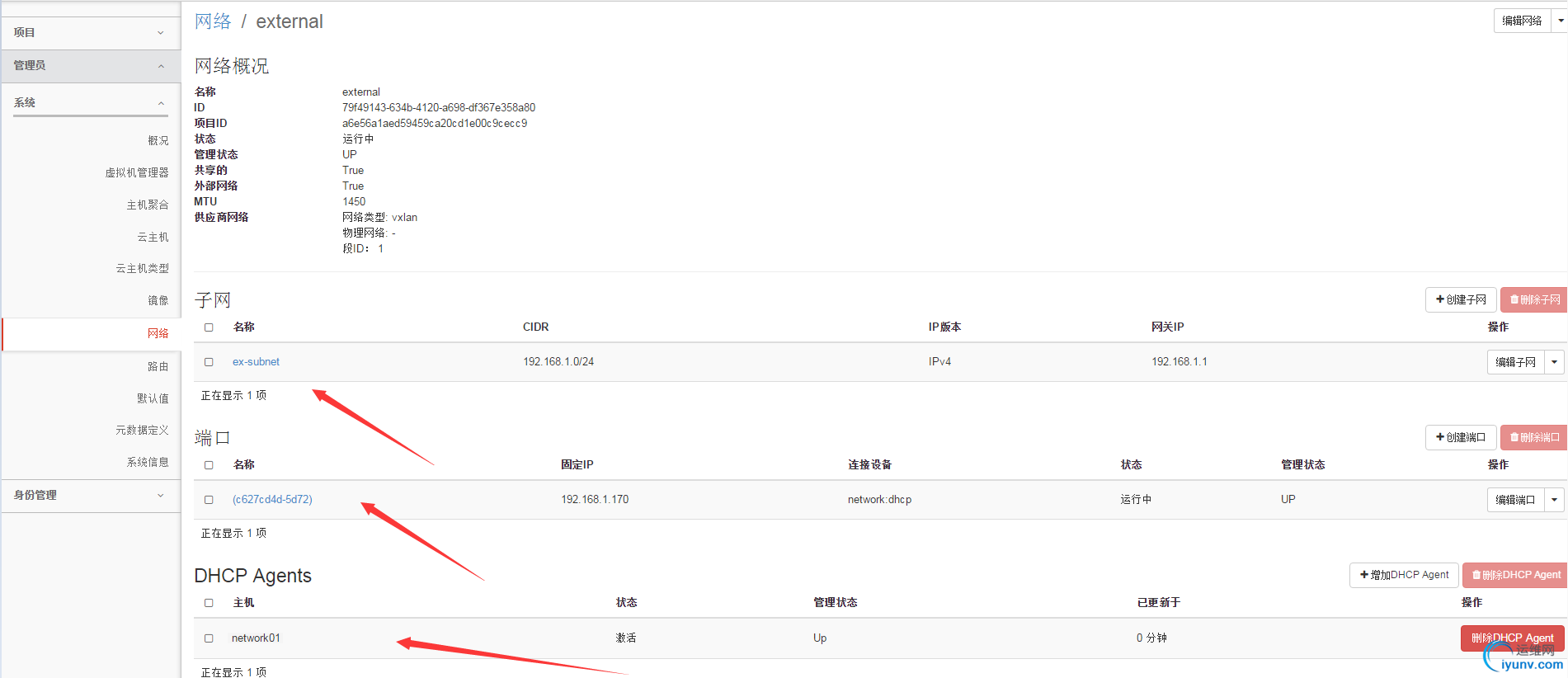

　　可以看到ID和上面命令行的ID是一样的。进入管理员网络界面，点击刚才新建的网络

　　第一个箭头是刚才我们创建的子网
　　第二个箭头是子网上面的一个端口
　　第三个箭头是端口上面连接的一个dhcp服务

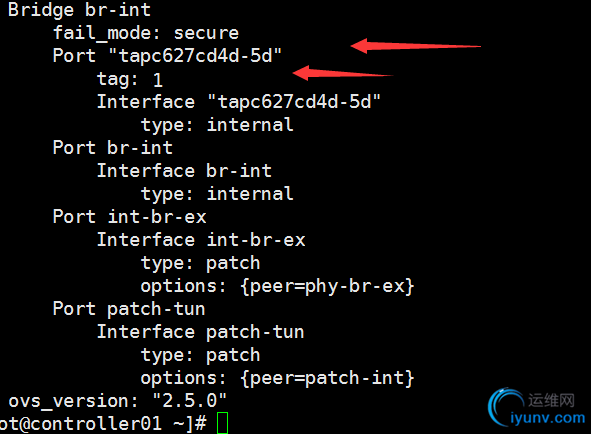

　　在控制台看不太明显，查看命令行网络节点ovs-vsctl show 查看Bridge br-int

　　可以看到第一个箭头的Prot与控制台的端口名称一样，并且下面的tag1就是划分的vlan1，在创建的时候指定的ID号，有端口必然要连接一个设备，这个端口连接的就是DHCP服务，这么说，您可能不信，没关系，请看
　　在网络节点进入这个端口

　　第一个就框就是这个dhcp的网卡，192.168.1.170就是这个dhcp的ip，可以在这里进行抓包等一系列操作
　　子网创建完后，核心的东西已经创建出来了，然后进行测试，退出admin用户登录demo用户
　　登录普通用户后，想要创建虚机，首先要创建网络。进入网络界面

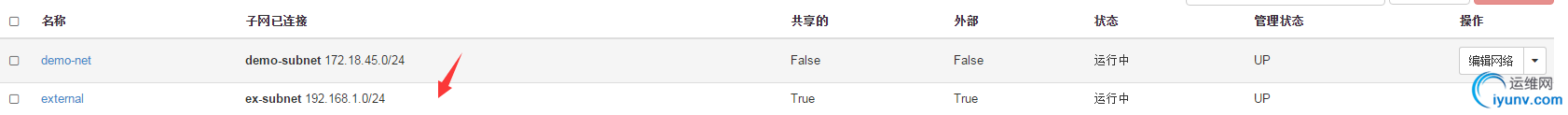

　　可以直接看到一个external的网络，因为这个网络是管理员创建的共享网络。
　　普通用户要自己创建一个网络然后与共享网络关联，建立转发关系

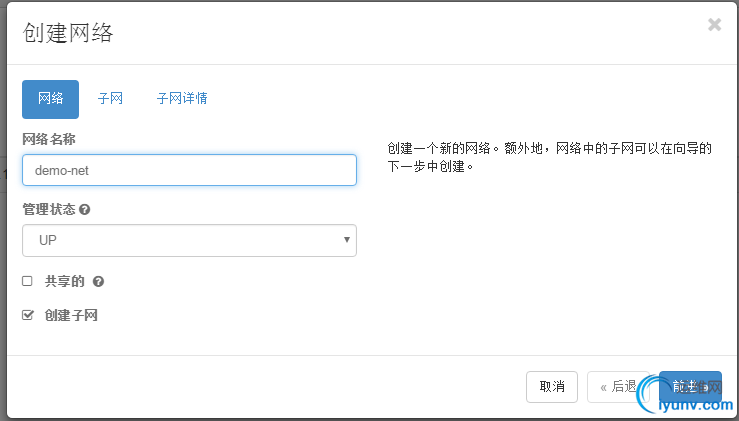

　　创建网络

　　租户自己创建的网络没有必要创建成共享的。

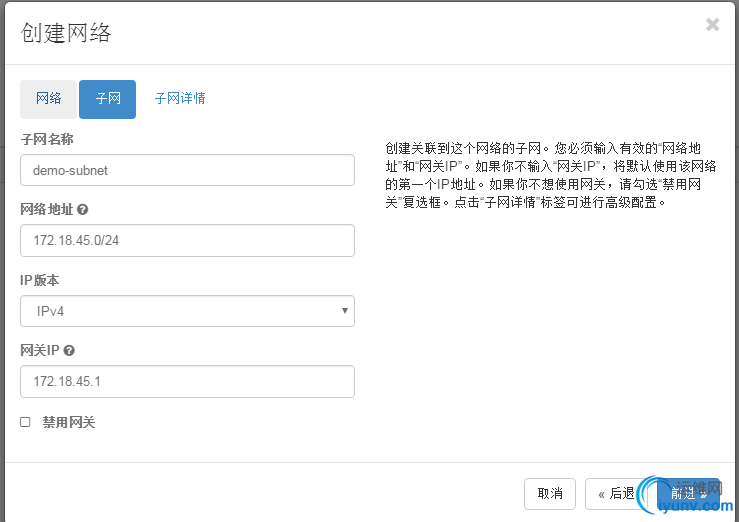

　　这个网络地址可以随便写，因为创建的是私网地址。指定网关

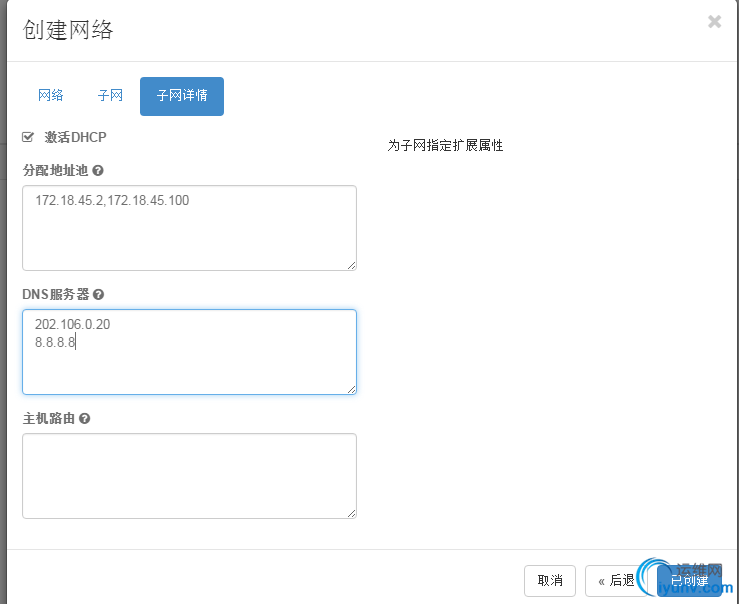

　　创建dhcp地址池，指定dns。创建

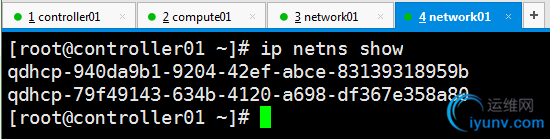

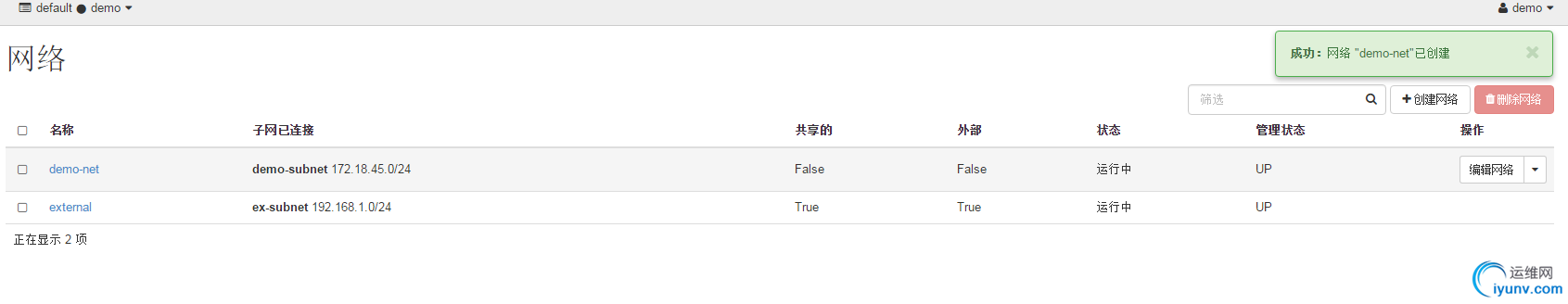

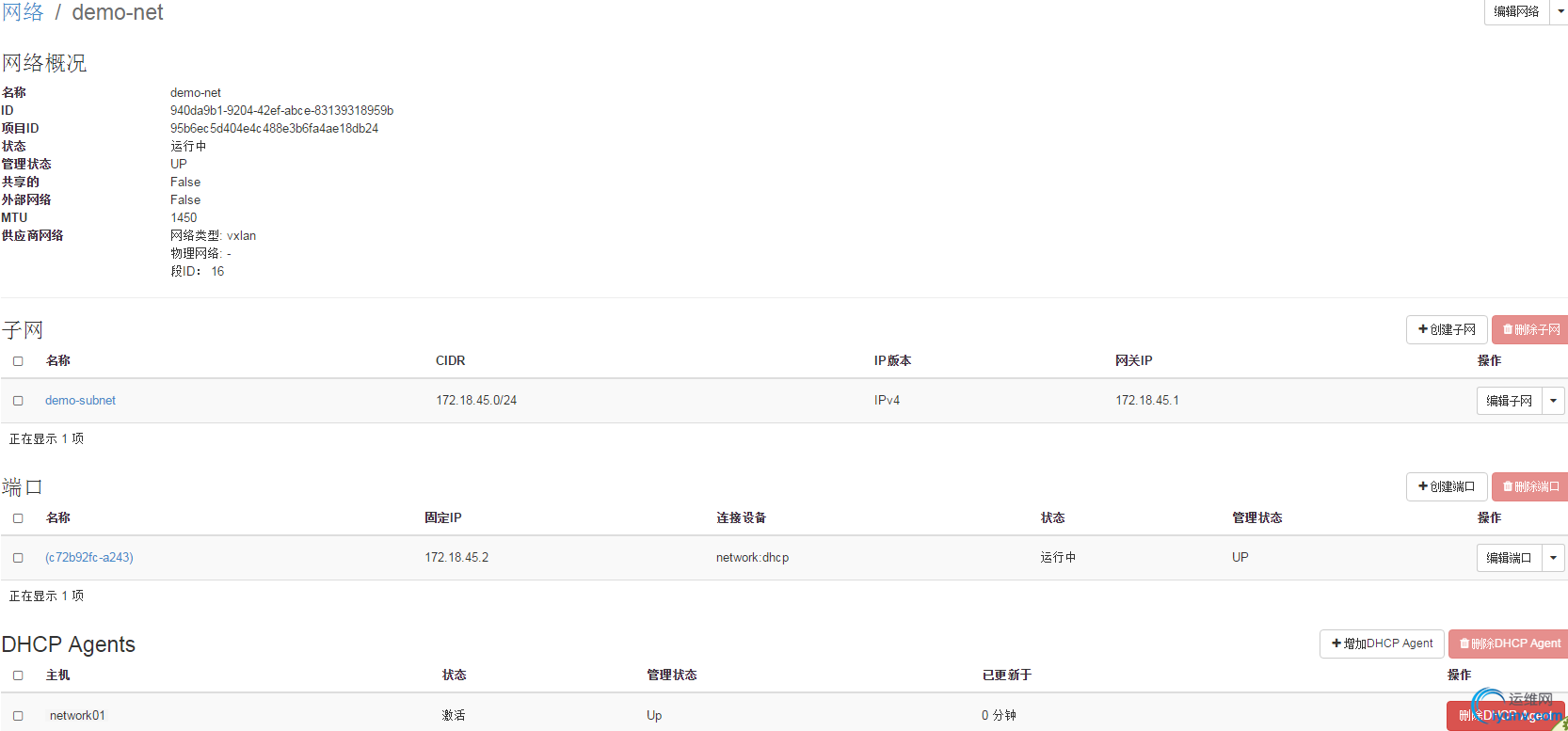

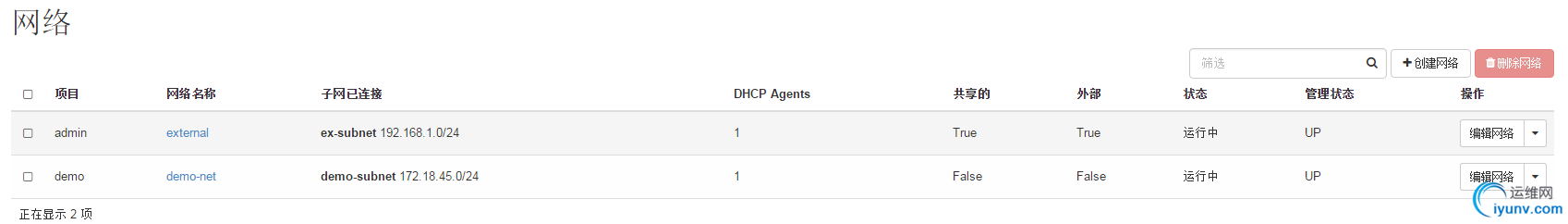

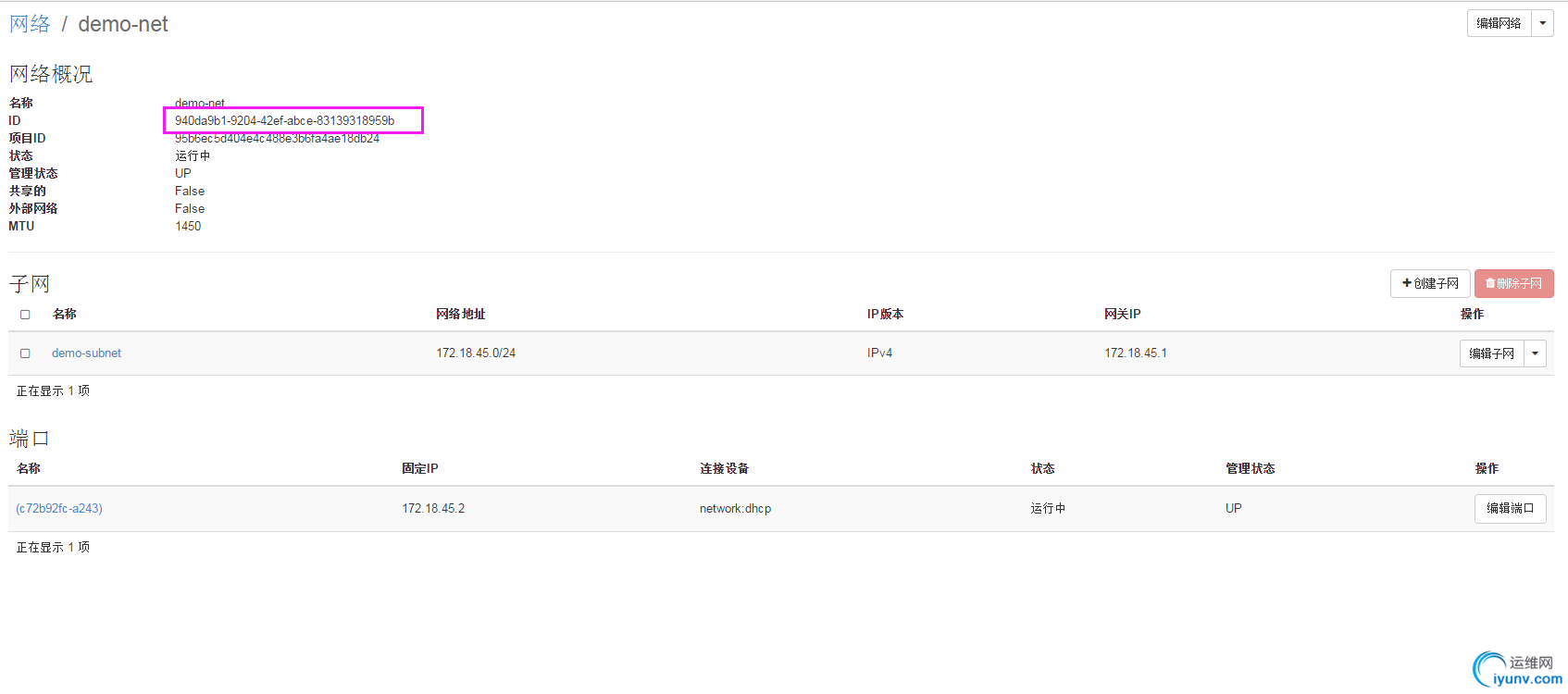

　　ok创建成功，也可以通过命令行查看

　　发现又新建一个dhcp，这个59b就是demo的dhcp了。登录管理员用户查看普通用户的dhcp端口

　　切回普通用户 ，想要内网访问外网，就需要将用户自己创建的网络与管理员创建的网络进行关联，所以就需要路由

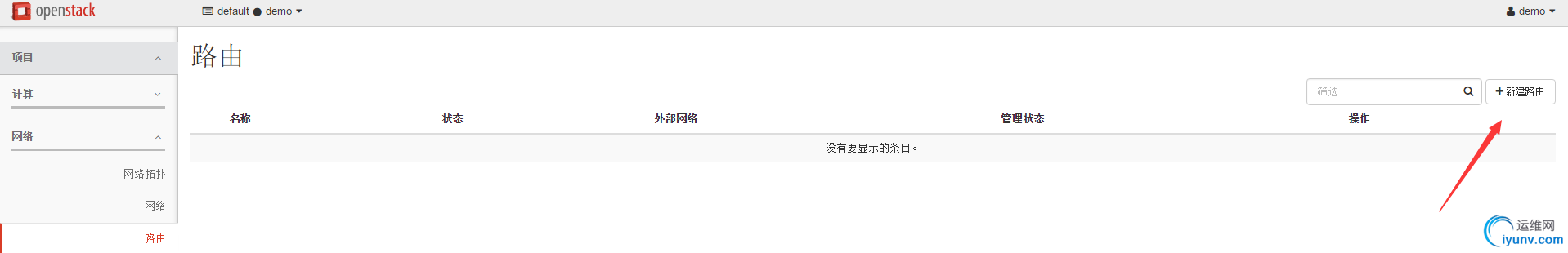

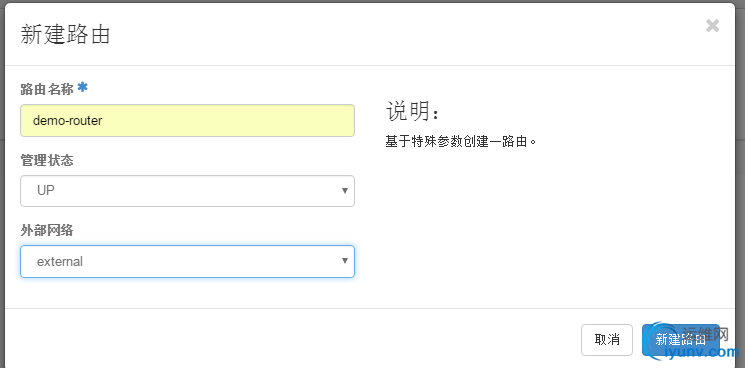

　　创建路由

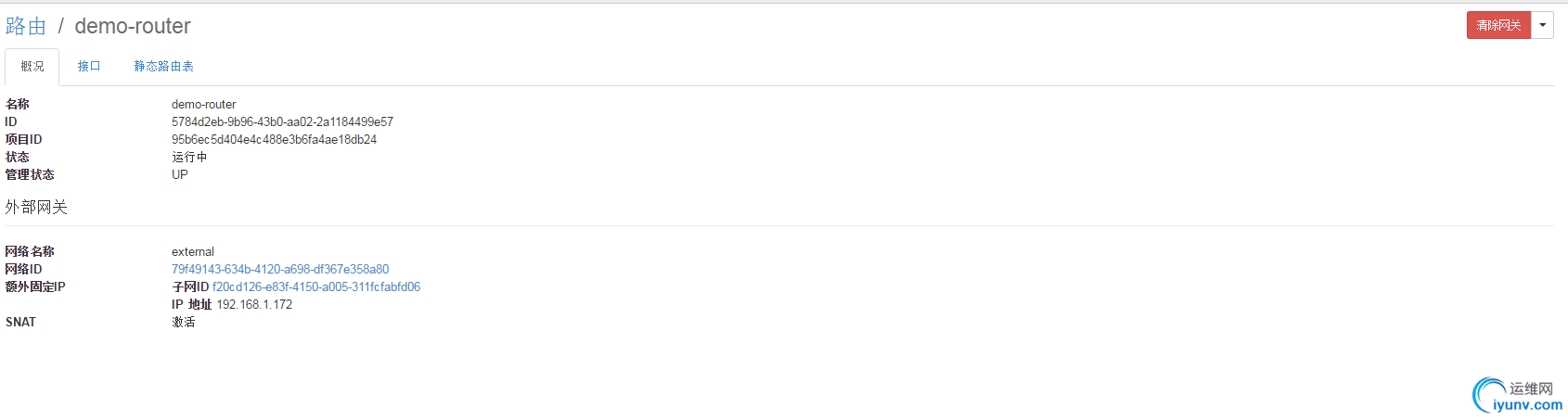

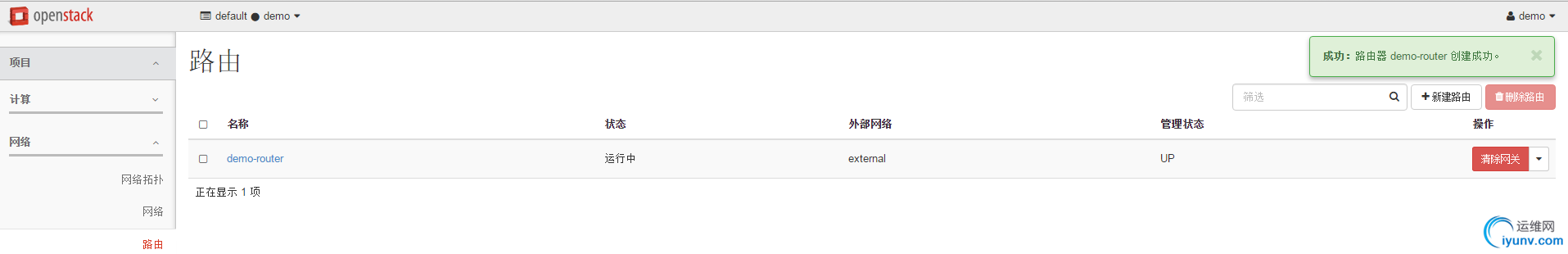

　　这里的外部网络就是指路由器的网关，路由器要先连外在连内。创建

　　注意：每创建一个网络设备都会在网络节点上出现一个名称空间

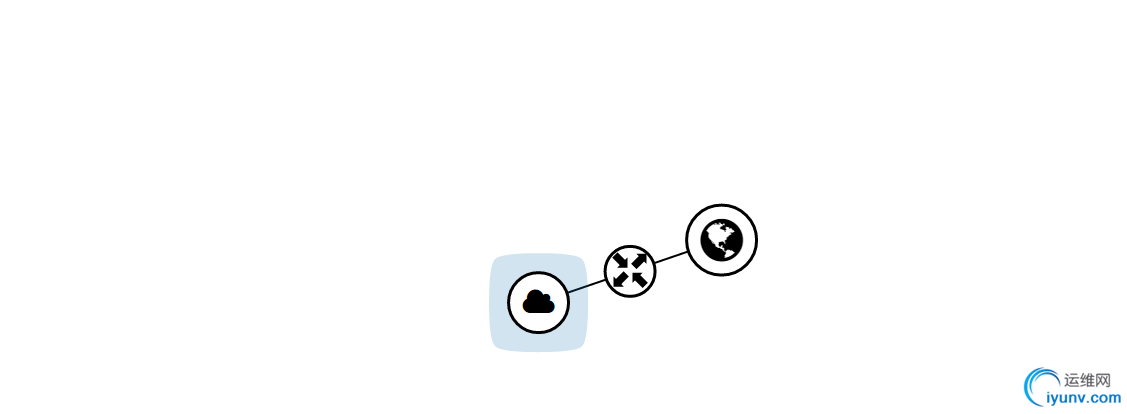

　　创建成功后，需要将路由连接内网，这时候我们进入到网络拓扑界面
　　

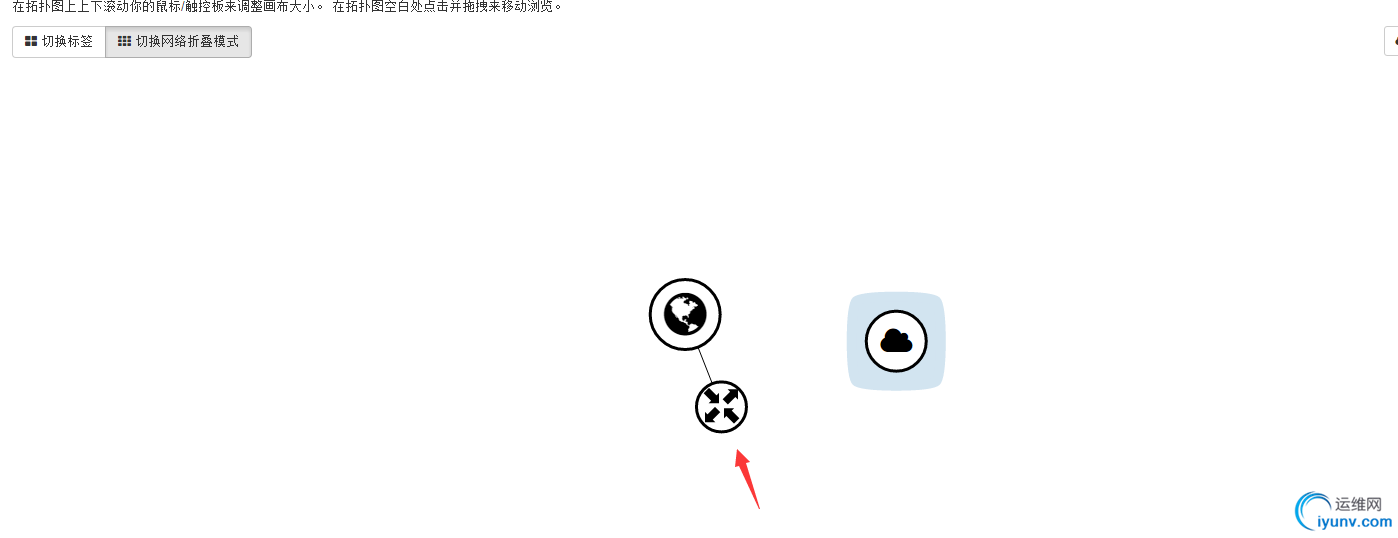

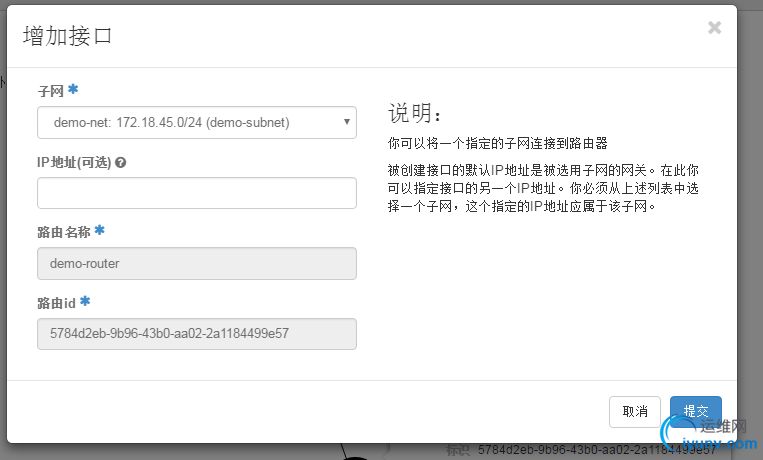

　　这是我们刚刚新建的路由器，点击添加接口，连接内网

　　选择我们刚才创建的内部网络，其他的什么都不用选择了，提交
　　ok，发现他们三个连接上来了

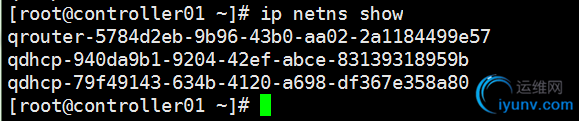

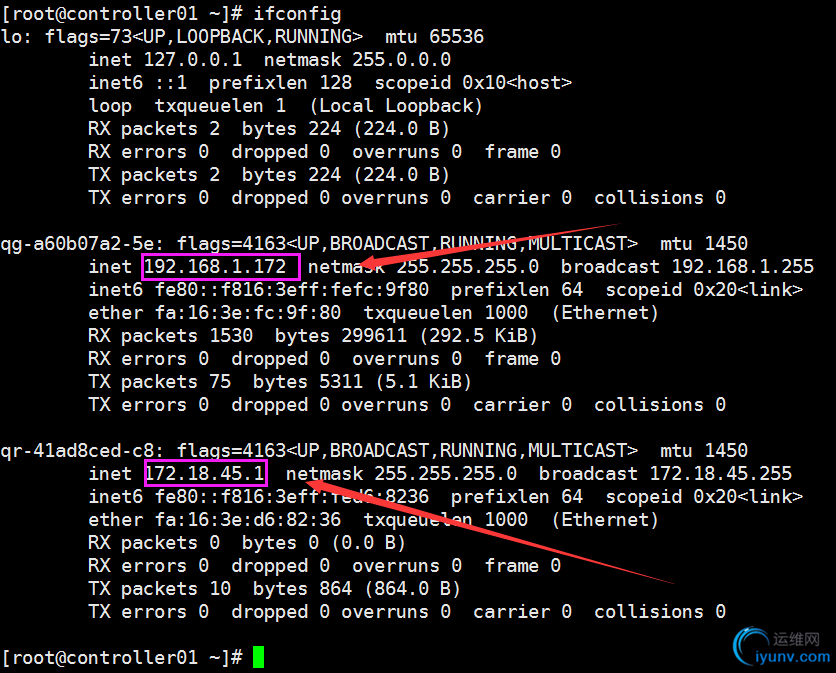

　　在网络节点上查看

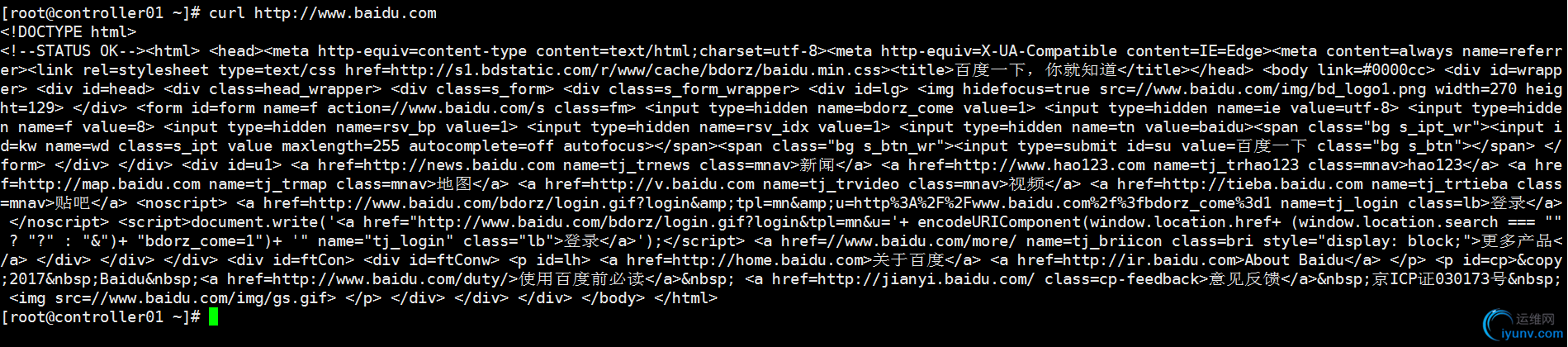

　　一个是外网IP一个是内网IP，起到承上启下左右，在路由中ping www.baidu.com

　　网络有了之后就可以搭建vm了

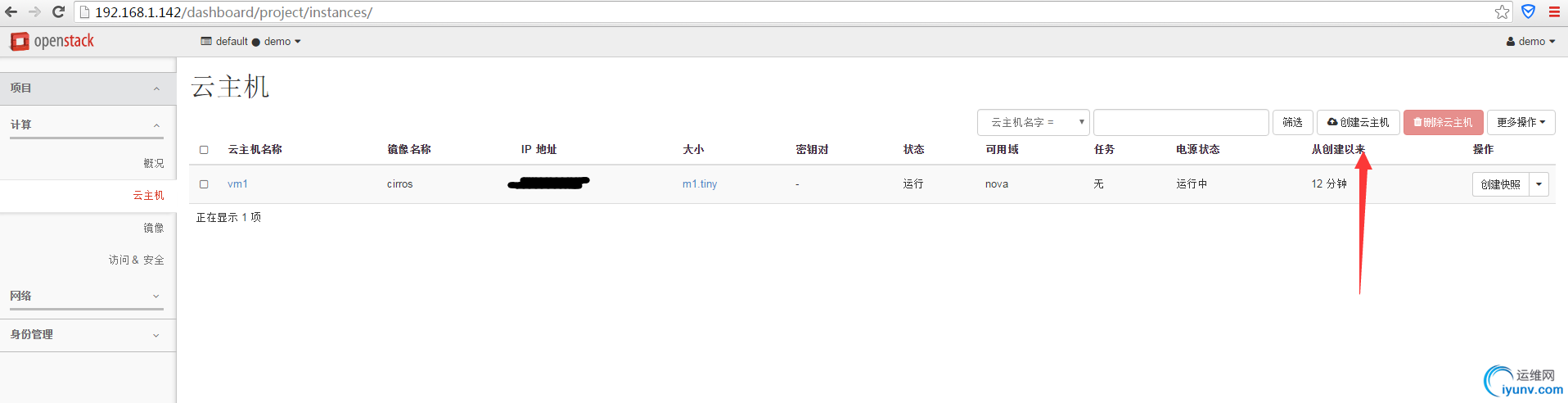

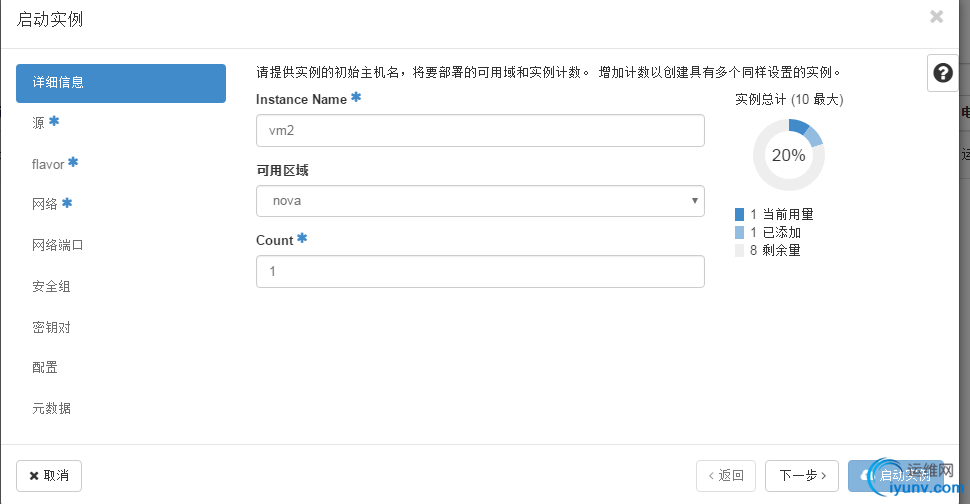

　　进入计算——云主机界面

　　虚拟机名字
　　选择的区域（后面会说）

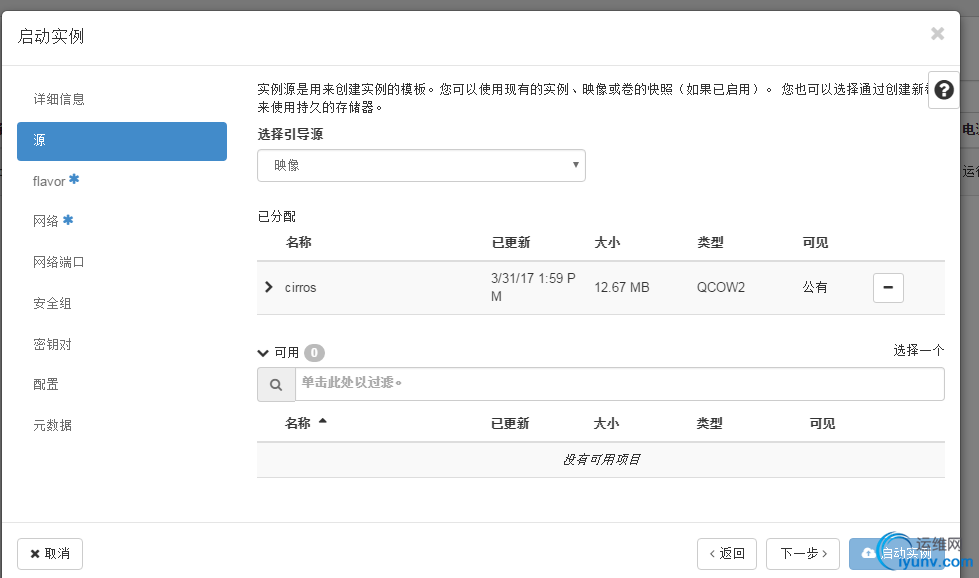

　　选择镜像

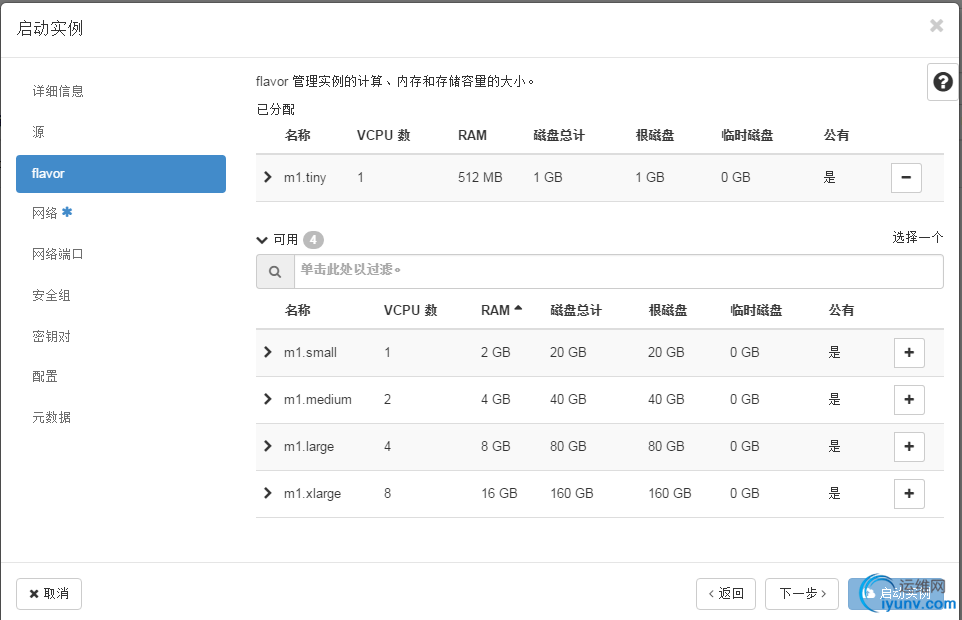

　　选择套餐，内存，cpu之类的

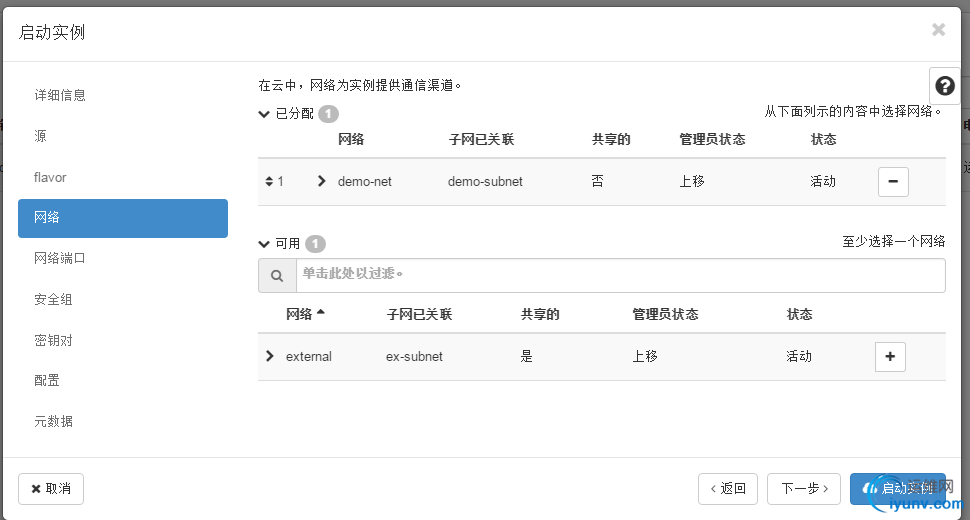

　　选择网络，这里我们选择用户自己创建的网络。启动实例
　　刚刚我已经创建了一个VM1所以就不在创建了

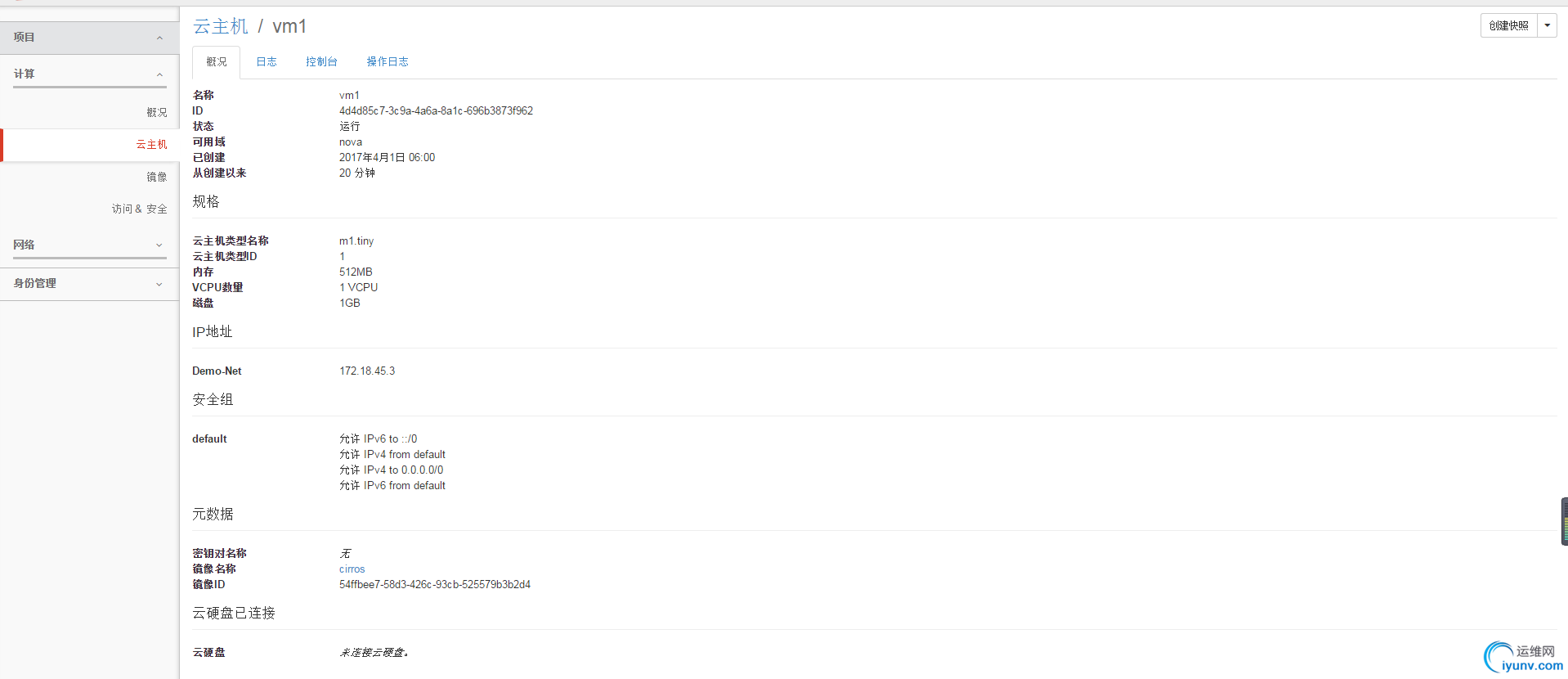

　　详细信息

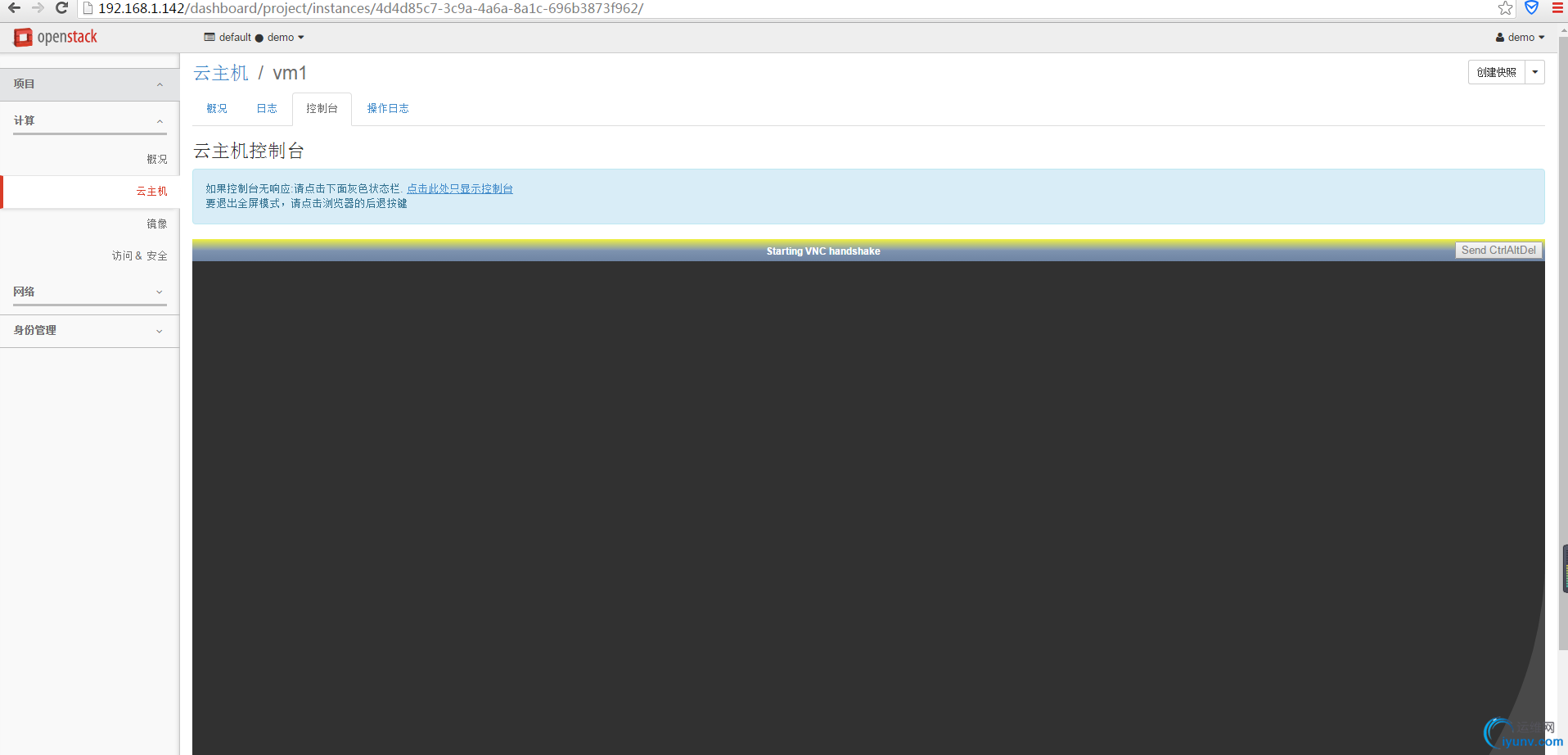

　　vnc连接，跟阿里的没啥区别

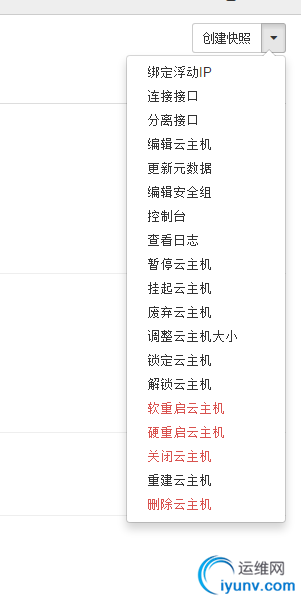

　　还有一系列的虚拟机操作

　　到这里 就算完成了，如果想要后续的详细操作，请持续关注博主博客http://www.cnblogs.com/charles1ee
