OVS local network 连通性分析

zjp0633

　　前面已经创建了两个 OVS local network，今天详细分析它们之间的连通性。

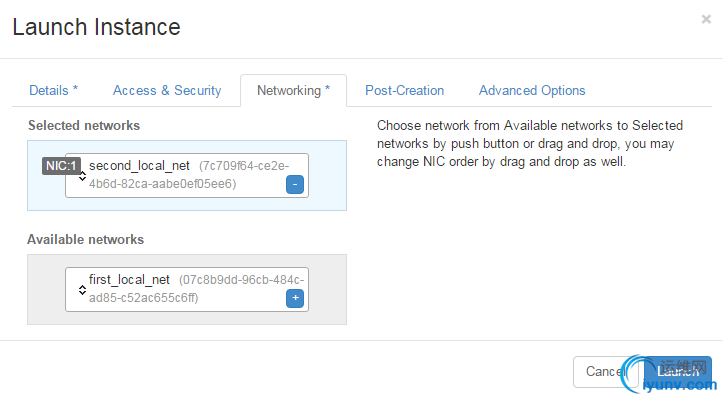

　　launch 新的 instance “cirros-vm3”，网络选择 second_local_net
　　

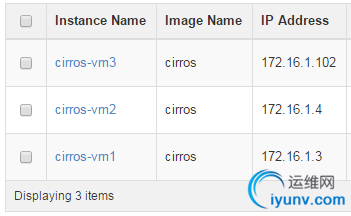

　　cirros-vm3 分配到的 IP 为 172.16.1.102
　　

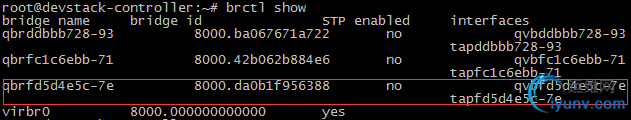

　　cirros-vm3 被 schedule 到控制节点，其虚拟网卡也连接到 br-int。
　　
　　
　　当前的控制节点上的网络结构如下：

　　下面我们讨论一个有趣的问题：cirros-vm3 能否 Ping 到 cirros-vm1 呢？
　　根据我们在 linux bridge 中学到的知识，既然 cirros-vm3 和 cirros-vm1 都连接到同一个网桥 br-int，那么它们之间应该是可以 Ping 通的。但另一方面，根据 Neutron 的设计，不同 local 网络之间是无法通信的。那么事实到底是如何呢？
　　

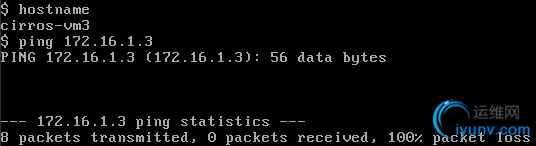

　　实验证明 cirros-vm3 无法 Ping 到 cirros-vm1。下面我们需要解释同一个网桥上的 port 为什么不能通信。

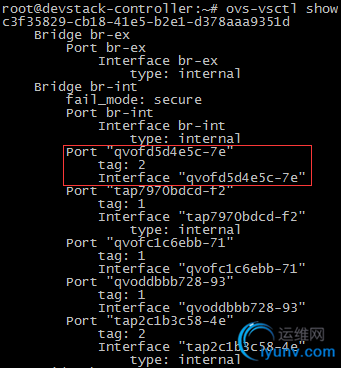

　　让我们重新审视一下 br-int 上各个 port 的配置。
　　
　　这次我们注意到，虚拟网卡和 DHCP 对应的 port 都有一个特殊的 tag 属性。first_local_net 相关 port 其 tag 为 1；second_local_net 相关 port 其 tag 为 2。
　　玄机就在这里了： Open vSwitch 的每个网桥都可以看作一个真正的交换机，可以支持 VLAN，这里的 tag 就是 VLAN ID。
　　br-int 中标记 tag 1 的 port 和 标记 tag 2 的 port 分别属于不同的 VLAN，它们之间是隔离的。
　　需要特别说明的是： Open vSwitch 中的 tag 是内部 VLAN，用于隔离网桥中的 port，与物理网络中的 VLAN 没有关系。

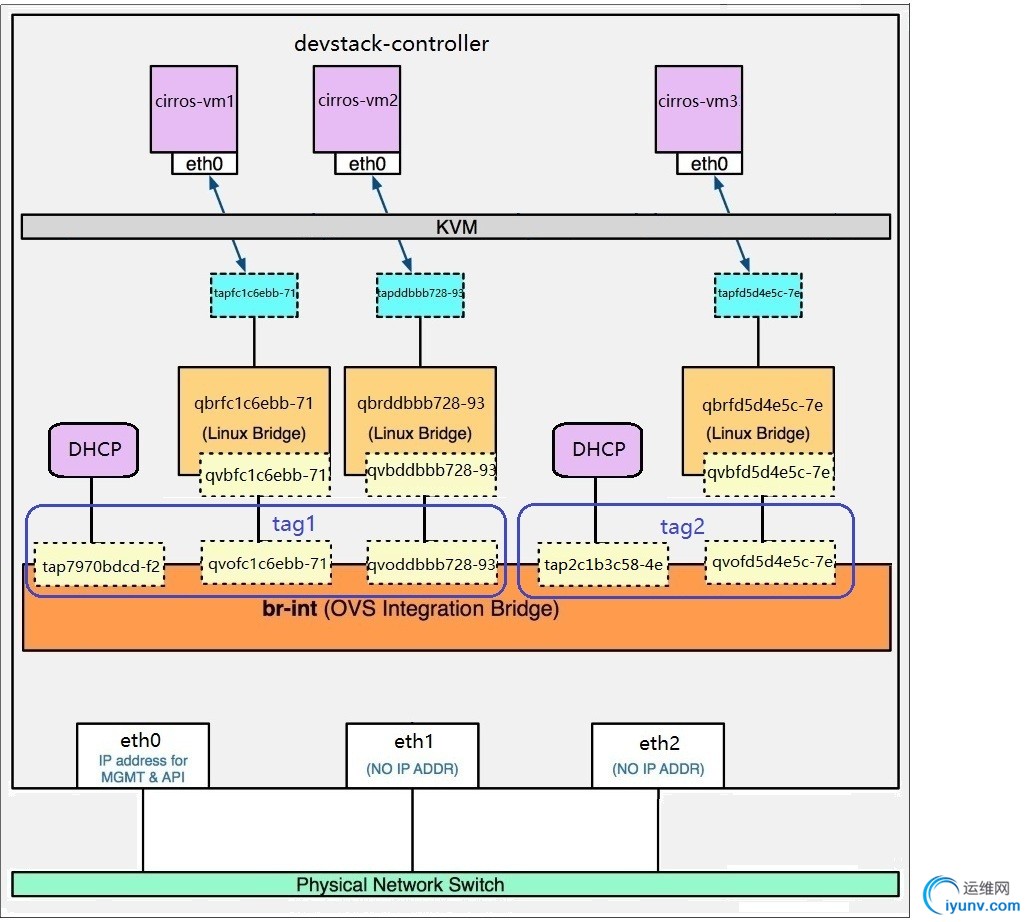

　　我们将 tag 信息添加到网络结构图中，如下所示：

到这里，OVS local network 的内容已经讨论完了，下节开始学习 flat network。
