Glance相关介绍



　　image Service 的功能是管理 Image，让用户能够发现、获取和保存 Image。
在 OpenStack 中，提供 Image Service 的是 Glance，其具体功能如下：
  1. 提供 REST API 让用户能够查询和获取 image 的元数据和 image 本身
  2. 支持多种方式存储 image，包括普通的文件系统、Swift、Amazon S3 等
  3. 对 Instance 执行 Snapshot 创建新的 image

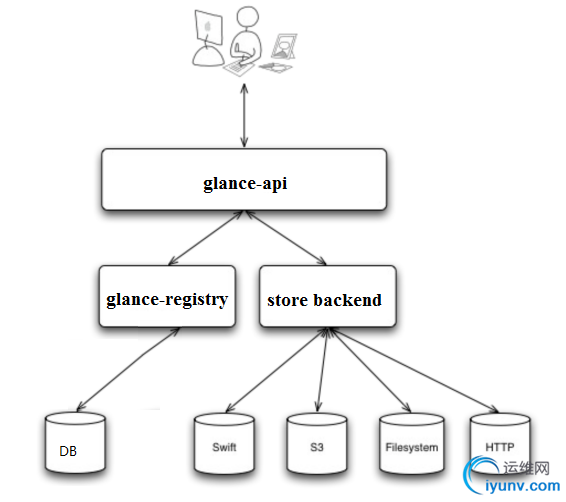

　　上面是 Glance 的架构图
　　glance-api
glance-api 是系统后台运行的服务进程。 对外提供 REST API，响应 image 查询、获取和存储的调用。
glance-api 不会真正处理请求。 如果是与 image metadata（元数据）相关的操作，glance-api 会把请求转发给 glance-registry；
如果是与 image 自身存取相关的操作，glance-api 会把请求转发给该 image 的 store backend。
　　glance-registry
glance-registry 是系统后台运行的服务进程。 负责处理和存取 image 的 metadata，例如 image 的大小和类型。
　　glance-store
image 的元数据 通过glance-registry 存放在 db 中； image 的chunk 数据 通过 glance-store 存放在各种 backend store 中，并从中获取
支持多种方式存储 image，包括普通的文件系统、Swift、Amazon S3、GlusterFS 等


　　registry在api后面，它的作用和mysql打交道，存储镜像的属性registry监听9191端口，glance-api监听9292端口
配置glance服务，要配置2个配置文件，1个api和1个registry
glance不需要配置消息队列，但是需要配置keystone
镜像默认在下面路径下，这个目录是 /var/lib/glance/images/。

安装并配置组件





安装软件包


[iyunv@linux-node1 ~]# yum install openstack-glance -y
Loaded plugins: fastestmirror
Loading mirror speeds from cached hostfile
* base: mirrors.163.com
* epel: mirror01.idc.hinet.net
* extras: mirrors.163.com
* updates: mirrors.163.com
Package 1:openstack-glance-12.0.0-1.el7.noarch already installed and latest version
Nothing to do
[iyunv@linux-node1 ~]#

　　配置部分---数据库部分
　　1、编辑文件 /etc/glance/glance-api.conf：
在 [database] 部分，配置数据库访问（大概在641行）：



[iyunv@linux-node1 ~]# vim /etc/glance/glance-api.conf
connection = mysql+pymysql://glance:glance@192.168.56.11/glance

　　2、编辑文件 /etc/glance/glance-registry.conf：
在 [database] 部分，配置数据库访问（382行左右）：



[iyunv@linux-node1 ~]# vim /etc/glance/glance-registry.conf
connection = mysql+pymysql://glance:glance@192.168.56.11/glance


3、同步数据库。



有警告，openstack有警告没关系，只要不是error即可


[iyunv@linux-node1 ~]# su -s /bin/sh -c "glance-manage db_sync" glance
Option "verbose" from group "DEFAULT" is deprecated for removal.  Its value may be silently ignored in the future.
/usr/lib/python2.7/site-packages/oslo_db/sqlalchemy/enginefacade.py:1056: OsloDBDeprecationWarning: EngineFacade is deprecated; please use oslo_db.sqlalchemy.enginefacade
expire_on_commit=expire_on_commit, _conf=conf)
[iyunv@linux-node1 ~]#


检查同步结果


[iyunv@linux-node1 ~]# mysql -h192.168.56.11 -uglance -pglance -e "use glance;show tables;"
+----------------------------------+
| Tables_in_glance                 |
+----------------------------------+
| artifact_blob_locations          |
| artifact_blobs                   |
| artifact_dependencies            |
| artifact_properties              |
| artifact_tags                    |
| artifacts                        |
| image_locations                  |
| image_members                    |
| image_properties                 |
| image_tags                       |
| images                           |
| metadef_namespace_resource_types |
| metadef_namespaces               |
| metadef_objects                  |
| metadef_properties               |
| metadef_resource_types           |
| metadef_tags                     |
| migrate_version                  |
| task_info                        |
| tasks                            |
+----------------------------------+
[iyunv@linux-node1 ~]#

　　配置部分---设置keystone

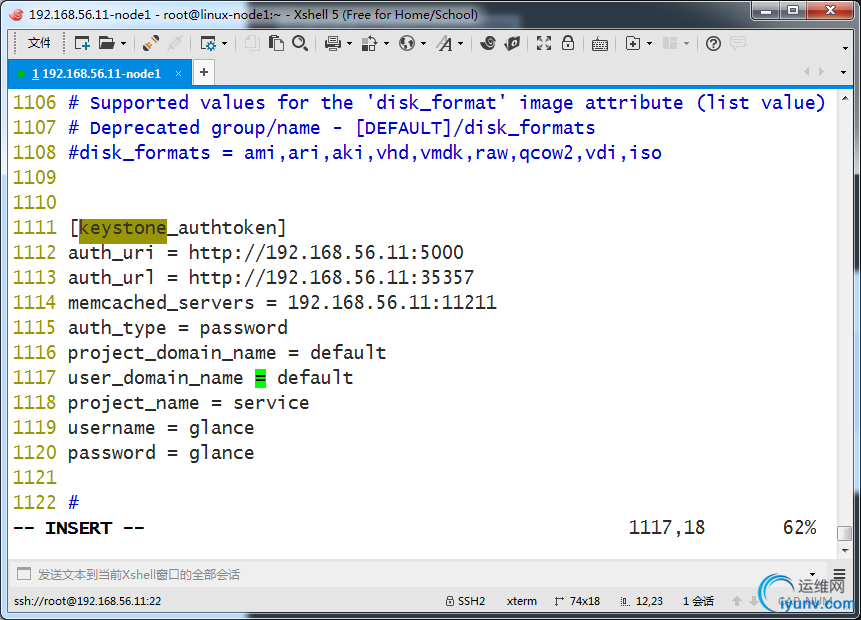

　　编辑文件 /etc/glance/glance-api.conf 并完成如下动作
在 [keystone_authtoken] 和 [paste_deploy] 部分，配置认证服务访问：
　　[keystone_authtoken]下添加下面参数



auth_uri = http://192.168.56.11:5000
auth_url = http://192.168.56.11:35357
memcached_servers = 192.168.56.11:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = glance
password = glance

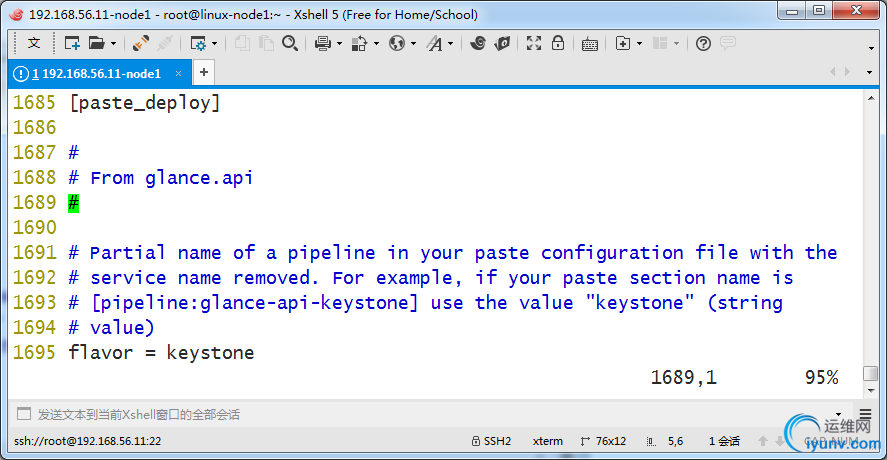

　　下面模块下改成如下

以上操作，配置文件更改的部分如下


[iyunv@linux-node1 ~]# grep -n "^[a-Z]"  /etc/glance/glance-api.conf
641:connection = mysql+pymysql://glance:glance@192.168.56.11/glance
1112:auth_uri = http://192.168.56.11:5000
1113:auth_url = http://192.168.56.11:35357
1114:memcached_servers = 192.168.56.11:11211
1115:auth_type = password
1116:project_domain_name = default
1117:user_domain_name = default
1118:project_name = service
1119:username = glance
1120:password = glance
1695:flavor = keystone
[iyunv@linux-node1 ~]#

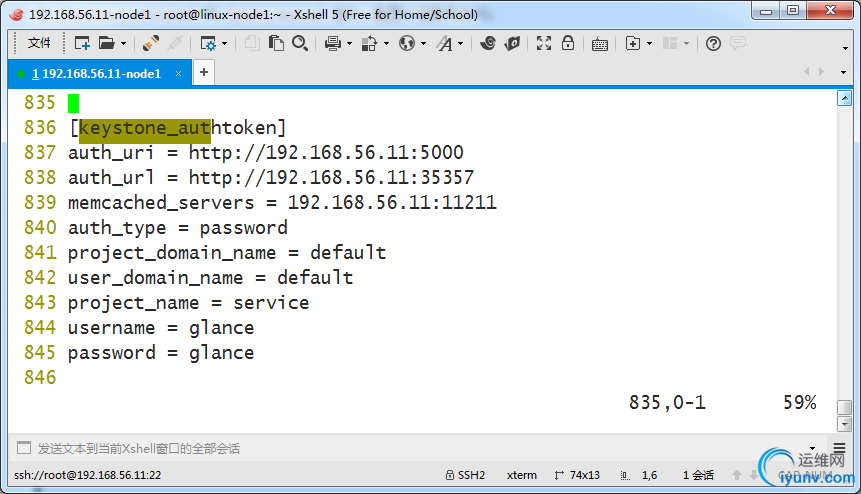

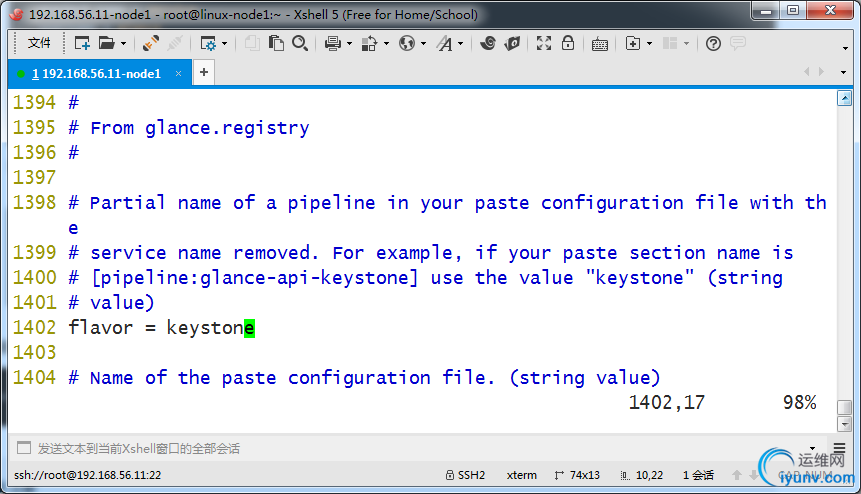

　　编辑/etc/glance/glance-registry.conf
在 [keystone_authtoken] 和 [paste_deploy] 部分，配置认证服务访问，配置内容和上面一样：

glance-registry.conf 修改的地方


[iyunv@linux-node1 ~]# grep -n "^[a-Z]"  /etc/glance/glance-registry.conf
382:connection = mysql+pymysql://glance:glance@192.168.56.11/glance
837:auth_uri = http://192.168.56.11:5000
838:auth_url = http://192.168.56.11:35357
839:memcached_servers = 192.168.56.11:11211
840:auth_type = password
841:project_domain_name = default
842:user_domain_name = default
843:project_name = service
844:username = glance
845:password = glance
1402:flavor = keystone
[iyunv@linux-node1 ~]#



配置部分----设置镜像位置　　/etc/glance/glance-api.conf
在 [glance_store] 部分，配置本地文件系统存储和镜像文件位置
在下面模块下取消这3行的注释，可以通过搜索定位



[glance_store]
...
stores = file,http
default_store = file
filesystem_store_datadir = /var/lib/glance/images/







最终/etc/glance/glance-api.conf改动如下


[iyunv@linux-node1 ~]# grep -n "^[a-Z]"  /etc/glance/glance-api.conf
641:connection = mysql+pymysql://glance:glance@192.168.56.11/glance
741:stores = file,http
746:default_store = file
1025:filesystem_store_datadir = /var/lib/glance/images
1112:auth_uri = http://192.168.56.11:5000
1113:auth_url = http://192.168.56.11:35357
1114:memcached_servers = 192.168.56.11:11211
1115:auth_type = password
1116:project_domain_name = default
1117:user_domain_name = default
1118:project_name = service
1119:username = glance
1120:password = glance
1695:flavor = keystone
[iyunv@linux-node1 ~]#


启动glance相关服务





glance配置部分完毕，可以启动glance服务了


[iyunv@linux-node1 ~]# systemctl enable openstack-glance-api.service  openstack-glance-registry.service
Created symlink from /etc/systemd/system/multi-user.target.wants/openstack-glance-api.service to /usr/lib/systemd/system/openstack-glance-api.service.
Created symlink from /etc/systemd/system/multi-user.target.wants/openstack-glance-registry.service to /usr/lib/systemd/system/openstack-glance-registry.service.
[iyunv@linux-node1 ~]# systemctl start openstack-glance-api.service  openstack-glance-registry.service
[iyunv@linux-node1 ~]#

　　查看监听状态
registry监听9191端口
glance-api监听9292端口



[iyunv@linux-node1 ~]# netstat -lntp
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name
tcp        0      0 0.0.0.0:9191            0.0.0.0:*               LISTEN      9299/python2
tcp        0      0 0.0.0.0:5000            0.0.0.0:*               LISTEN      7352/httpd
tcp        0      0 0.0.0.0:25672           0.0.0.0:*               LISTEN      4916/beam.smp
tcp        0      0 0.0.0.0:3306            0.0.0.0:*               LISTEN      1615/mysqld
tcp        0      0 0.0.0.0:11211           0.0.0.0:*               LISTEN      7479/memcached
tcp        0      0 0.0.0.0:9292            0.0.0.0:*               LISTEN      9298/python2
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      7352/httpd
tcp        0      0 0.0.0.0:4369            0.0.0.0:*               LISTEN      1/systemd
tcp        0      0 192.168.122.1:53        0.0.0.0:*               LISTEN      1745/dnsmasq
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN      1160/sshd
tcp        0      0 0.0.0.0:15672           0.0.0.0:*               LISTEN      4916/beam.smp
tcp        0      0 0.0.0.0:35357           0.0.0.0:*               LISTEN      7352/httpd
tcp6       0      0 :::5672                 :::*                    LISTEN      4916/beam.smp
tcp6       0      0 :::22                   :::*                    LISTEN      1160/sshd
[iyunv@linux-node1 ~]#


在keystone上做服务注册



　　下面3步在之前都已经做了
　　1、之前glance的数据库创建完毕
2、 glance 用户创建完毕
openstack user create --domain default --password-prompt glance
3、添加 admin 角色到 glance 用户和 service 项目上。
openstack role add --project service --user glance admin
　　接下来创建实体
1、创建glance服务实体，操作之前先source环境变量



[iyunv@linux-node1 ~]# source admin-openstack.sh
[iyunv@linux-node1 ~]# openstack service create --name glance  --description "OpenStack Image" image
+-------------+----------------------------------+
| Field       | Value                            |
+-------------+----------------------------------+
| description | OpenStack Image                  |
| enabled     | True                             |
| id          | a7cdacff3e804796a7dbf466c616c5ec |
| name        | glance                           |
| type        | image                            |
+-------------+----------------------------------+
[iyunv@linux-node1 ~]#

　　2、创建镜像服务的 API 端点
public，internal，admin 这3个，端口一致
（keystone的admin端口特殊，和public以及internal不一样）
　　公共的



[iyunv@linux-node1 ~]# openstack endpoint create --region RegionOne  image public http://192.168.56.11:9292
+--------------+----------------------------------+
| Field        | Value                            |
+--------------+----------------------------------+
| enabled      | True                             |
| id           | 4bfca46d433c4f2ebfc2c57ab6f50004 |
| interface    | public                           |
| region       | RegionOne                        |
| region_id    | RegionOne                        |
| service_id   | a7cdacff3e804796a7dbf466c616c5ec |
| service_name | glance                           |
| service_type | image                            |
| url          | http://192.168.56.11:9292        |
+--------------+----------------------------------+
[iyunv@linux-node1 ~]#

　　内部的　　



[iyunv@linux-node1 ~]# openstack endpoint create --region RegionOne  image internal http://192.168.56.11:9292
+--------------+----------------------------------+
| Field        | Value                            |
+--------------+----------------------------------+
| enabled      | True                             |
| id           | c16ae753c62c427194ae2b70655623c5 |
| interface    | internal                         |
| region       | RegionOne                        |
| region_id    | RegionOne                        |
| service_id   | a7cdacff3e804796a7dbf466c616c5ec |
| service_name | glance                           |
| service_type | image                            |
| url          | http://192.168.56.11:9292        |
+--------------+----------------------------------+
[iyunv@linux-node1 ~]#

　　管理的　　



[iyunv@linux-node1 ~]# openstack endpoint create --region RegionOne   image admin http://192.168.56.11:9292
+--------------+----------------------------------+
| Field        | Value                            |
+--------------+----------------------------------+
| enabled      | True                             |
| id           | 27ed39831e434c73ab2b400f1a1a4ab6 |
| interface    | admin                            |
| region       | RegionOne                        |
| region_id    | RegionOne                        |
| service_id   | a7cdacff3e804796a7dbf466c616c5ec |
| service_name | glance                           |
| service_type | image                            |
| url          | http://192.168.56.11:9292        |
+--------------+----------------------------------+
[iyunv@linux-node1 ~]#

　　3、查看镜像列表
　　下面为空很正常，因为还没导入镜像呢



[iyunv@linux-node1 ~]# openstack image list
[iyunv@linux-node1 ~]# glance image-list
+----+------+
| ID | Name |
+----+------+
+----+------+
[iyunv@linux-node1 ~]#

　　4、导入镜像
　　下载小镜像



wget http://download.cirros-cloud.net/0.3.4/cirros-0.3.4-x86_64-disk.img



使用 QCOW2 磁盘格式， bare 容器格式上传镜像到镜像服务并设置公共可见，这样所有的项目都可以访问它

命令如下，注意操作时镜像是在本目录下，如果不是本目录需要写绝对路径




openstack image create "cirros" \
--file cirros-0.3.4-x86_64-disk.img \
--disk-format qcow2 --container-format bare \
--public



操作如下


[iyunv@linux-node1 ~]# openstack image create "cirros" \
>   --file cirros-0.3.4-x86_64-disk.img \
>   --disk-format qcow2 --container-format bare \
>   --public
+------------------+-----------------------------------------------------+
| Field            | Value                                               |
+------------------+-----------------------------------------------------+
| checksum         | ee1eca47dc88f4879d8a229cc70a07c6                    |
| container_format | bare                                                |
| created_at       | 2017-02-17T16:26:40Z                                |
| disk_format      | qcow2                                               |
| file             | /v2/images/9969eaa3-0296-48cc-a42e-                 |
|                  | a02251b778a6/file                                   |
| id               | 9969eaa3-0296-48cc-a42e-a02251b778a6                |
| min_disk         | 0                                                   |
| min_ram          | 0                                                   |
| name             | cirros                                              |
| owner            | e88437b3330145e1a713469130b4c3cd                    |
| protected        | False                                               |
| schema           | /v2/schemas/image                                   |
| size             | 13287936                                            |
| status           | active                                              |
| tags             |                                                     |
| updated_at       | 2017-02-17T16:26:40Z                                |
| virtual_size     | None                                                |
| visibility       | public                                              |
+------------------+-----------------------------------------------------+
[iyunv@linux-node1 ~]#

　　5、导入完毕，查看



[iyunv@linux-node1 ~]# openstack image list
+--------------------------------------+--------+--------+
| ID                                   | Name   | Status |
+--------------------------------------+--------+--------+
| 9969eaa3-0296-48cc-a42e-a02251b778a6 | cirros | active |
+--------------------------------------+--------+--------+
[iyunv@linux-node1 ~]# glance image-list
+--------------------------------------+--------+
| ID                                   | Name   |
+--------------------------------------+--------+
| 9969eaa3-0296-48cc-a42e-a02251b778a6 | cirros |
+--------------------------------------+--------+
[iyunv@linux-node1 ~]#

　　文件在此路径下，文件名和镜像ID一致



[iyunv@linux-node1 images]# cd /var/lib/glance/images/
[iyunv@linux-node1 images]# ls -l
total 12980
-rw-r----- 1 glance glance 13287936 Feb 18 00:26 9969eaa3-0296-48cc-a42e-a02251b778a6
[iyunv@linux-node1 images]#
