实践 Neutron FWaaS

deles

　　
　　前面我们学习了 FWaaS 的理论知识，今天将通过实验来学习 FWaaS。

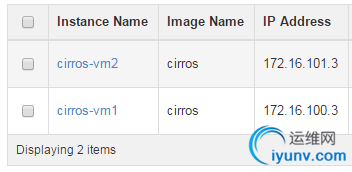

　　在我们的实验环境中，有两个 instance： cirros-vm1（172.16.100.3） 和 cirros-vm2（172.16.101.3）。

　　cirros-vm1 和 cirros-vm2 分别位于网络 vlan100 和 vlan101。 vlan100 和 vlan101 之间由虚拟路由器 test_router 连接。 网络拓扑如下：

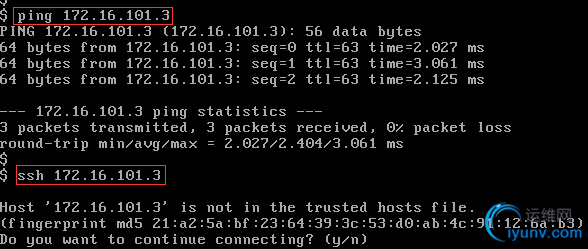

　　在 test_router 没有应用任何 FWaaS 的情况下，cirros-vm1 可以通过 ping 和 ssh 跨网络访问 cirros-vm2。

　　下面我们将进行如下实验： 1. 创建一个不包含任何 rule 的 firewall “test_firewall” 并应用到 test_router。
此时 FWaaS 生效，默认情况下会阻止任何跨子网的流量。2. 创建 rule 允许 ssh，并将其添加到 test_firewall。此时 cirros-vm1 应该能够 ssh cirros-vm2。
应用无 rule 的 firewall
　　点击菜单 Project -> Network -> Firewalls，打开 Firewall Policies 标签页面。目前没有定义任何 Policie。

　　点击 按钮，显示Policy 创建页面。

　　将 Policy 命名为 “test_policy”，直接点击 “Add” 按钮。

　　这样我们创建的 test_policy 不包含任何 Rule。
　　进入 “Firewalls” 标签页，点击 “Create Firewall” 按钮

　　将新的 Firewall 命名为 “test_firewall”，并关联 “test_policy”。

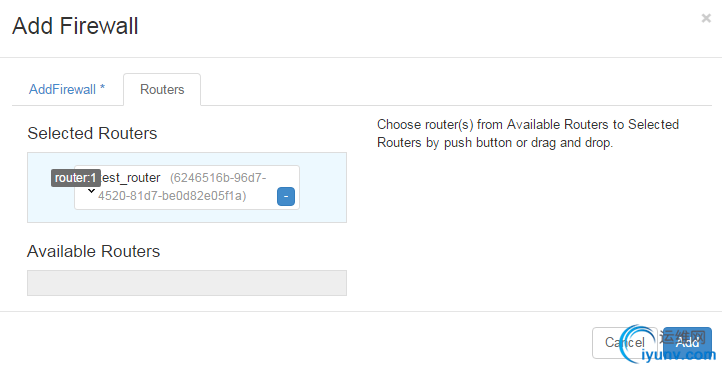

　　在 “Routers” 标签页中选择 “test_router”。点击 “Add” 创建 firewall。

　　等待 test_firewall 的 Status 变为 “Active”，此时 test_router 已经成功应用 test_policy。

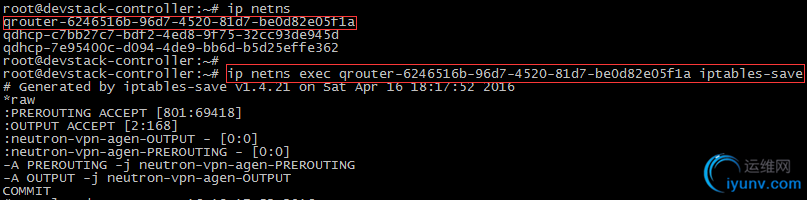

　　可以通过 iptables-save 查看 router namespace 的 iptables 规则

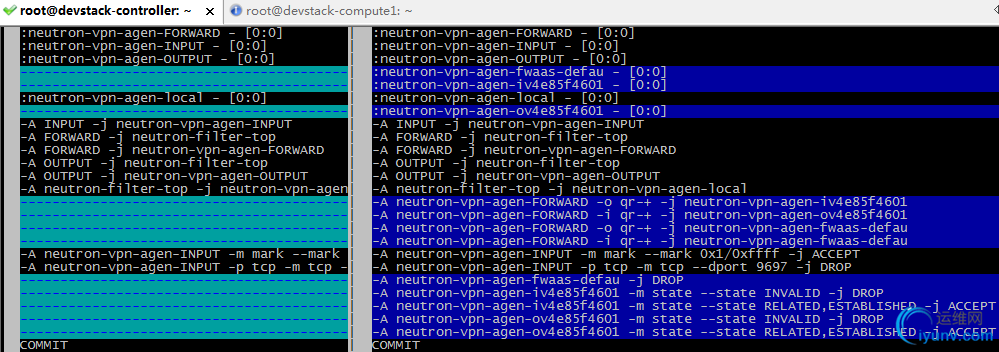

　　为了让大家了解底层到底发生了什么变化，下面用 vimdiff 显示了应用 test_firewall 前后 iptables 规则的变化。

　　下面我们来分析一下这些规则。
　　route 在转发数据包时会使用 chain：

　　-A FORWARD -j neutron-vpn-agen-FORWARD

　　neutron-vpn-agen-FORWARD 的规则如下：

　　-A neutron-vpn-agen-FORWARD -o qr-+ -j neutron-vpn-agen-iv4e85f4601  -A neutron-vpn-agen-FORWARD -i qr-+ -j neutron-vpn-agen-ov4e85f4601  -A neutron-vpn-agen-FORWARD -o qr-+ -j neutron-vpn-agen-fwaas-defau  -A neutron-vpn-agen-FORWARD -i qr-+ -j neutron-vpn-agen-fwaas-defau

　　我们以第一条为例，其含义是：从 router namespace 任何一个 qr-* interface 发出
的流量都会应用 chain neutron-vpn-agen-iv4e85f4601，该 chain 定义如下：

　　-A neutron-vpn-agen-iv4e85f4601 -m state --state INVALID -j DROP  -A neutron-vpn-agen-iv4e85f4601 -m state --state RELATED,ESTABLISHED -j ACCEPT

　　其规则为：1. 如果数据包的状态为 INVALID，则 DROP。2. 如果数据包的状态为 RELATED 或 ESTABLISHED，则 ACCEPT。
　　其他正常传输的数据怎么处理呢？回到 neutron-vpn-agen-FORWARD chain 的下一条关于 router 外出数据的规则：

　　-A neutron-vpn-agen-FORWARD -o qr-+ -j neutron-vpn-agen-fwaas-defau

　　neutron-vpn-agen-fwaas-defau 内容为：

　　-A neutron-vpn-agen-fwaas-defau -j DROP

　　可见，数据会被丢弃。同样的道理，router 上所有进入 qr-* interface 的数据也会被丢弃。
　　其结论是：在没有定义任何 firewall rule 的情况下，进出 router 的数据包都会被丢弃。
　　ping 和 ssh 测试表明目前 cirros-vm1 确实已经无法与 cirros-vm2 通信。

　　下节添加新的规则允许 ssh，之后我们也会比较安全组和 FWaaS 的异同。
