创建 vxlan 并部署 instance

猫猫1

　　
　　

　　上一节我们完成了 OVS VxLAN 的配置工作，今天创建 vxlan100_net 并部署 instance。


创建 vxlan100_net
　　

　　打开菜单 Admin -> Networks，点击 “Create Network” 按钮。

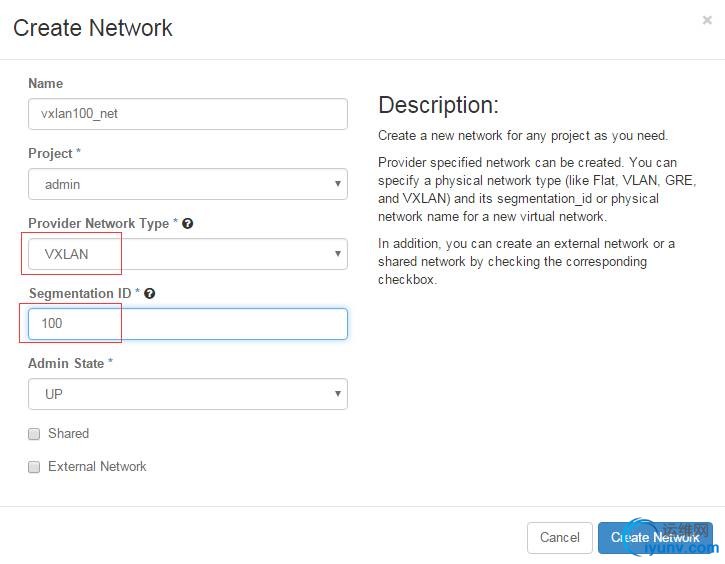

　　显示创建页面。

　　Provider Network Type 选择 “VXLAN”。
　　Segmentation ID 即 VNI，设置为 100。
　　

　　点击 “Create Network”，vxlan100 创建成功。

　　点击 vxlan100 链接，进入 network 配置页面，目前还没有 subnet，点击 “Create Subnet” 按钮。

　　

　　创建 subnet_172_16_100_0，IP 地址为 172.16.100.0/24。

将 instance 连接到 vxlan100_net
　　

　　launch 新的 instance “cirros-vm1”，“cirros-vm2” 网络选择 vxlan100。
　　

　　cirros-vm1，cirros-vm2 分别部署到控制节点和计算节点，IP 如下：
　　

　　

　　测试 cirros-vm1 和 cirros-vm2 的连通性。
　　

　　

　　与我们预期相同，cirros-vm1 能 Ping 通 cirros-vm2。
　　

　　下一节我们详细分析 Open vSwitch 是如何实现 VXLAN 的。
