创建 OVS 外部网络 ext_net

jrgf

　　
　　 上一节完成连接外网的配置准备工作，今天就来创建 OVS 外部网络 ext_net。
　　

　　进入 Admin -> Networks 菜单，点击 “Create Network” 按钮。
　　
　　 显示创建页面。
　　
　　Provider Network Type 选择 “Flat”。
　　Network 填写 “external”，与 ml2_conf.ini 中 flat_networks 的参数值保持一致。
　　勾选 External Network 选择框。

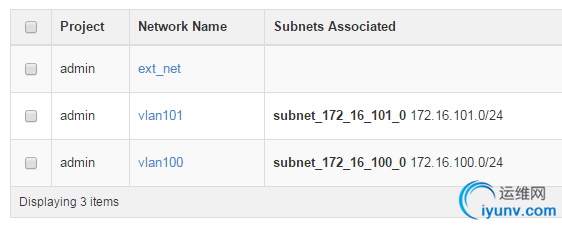

　　点击 “Create Network”，ext_net 创建成功。
　　
　　点击 ext_net 链接，进入 network 配置页面，目前还没有 subnet，点击 “Create Subnet” 按钮。
　　
　　创建 subnet_10_10_10_0，IP 地址为 10.10.10.0/24。
　　
　　这里 Gateway 我们使用默认地址 10.10.10.1。
　　通常我们需要询问网络管理员外网 subnet 的 Gateway IP，然后填在这里。
　　

　　点击 “Next”。
　　
　　因为我们不会直接为 instance 分配外网 IP，所以不需要 enable DHCP。
　　点击 “Create”。
　　
　　subnet 创建成功，网关为 10.10.10.1。

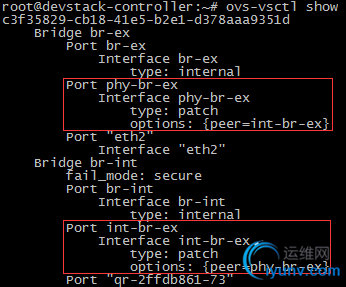

　　下面查看控制节点网络结构的变化，执行 ovs-vsctl show：
　　
　　上图所示，br-ex 与 br-int 通过 patch port “phy-br-ex” 和 “int-br-ex” 连接。
　　

　　下一节我们将 ext_net 连接到 router_100_101 并验证与外网的连通性。
