[原]openstack-kilo--issue(九) heat stacks topology中图形无法正常显示

缘来路过

本博客已经添加"打赏"功能，"打赏"位置位于右边栏红色框中，感谢您赞助的咖啡.
　　======声明=======
　　欢迎转载：转载请注明出处
　　http://www.cnblogs.com/horizonli/p/6186581.html
　　==========环境===============
　　OS: CentOS 7
　　OpenStack : KILO
　　===问题点：heat stacks topology中图形无法正常显示====

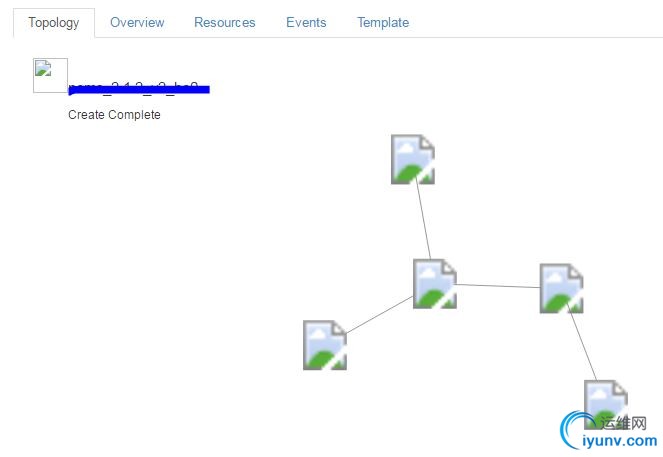

　　如下图：

　　=====查找问题点==========
　　显示问题，第一反应应该是dashboard的配置问题
　　查看/etc/httpd/conf.d/openstack-dashboard.conf

　　发现在static后面并没有img图片的信息，该img图片信息在



[iyunv@controller img]# pwd
/usr/share/openstack-dashboard/static/dashboard/img
　　-rw-r--r-- 1 root root 631 Dec 16 13:26 action_required.png
-rw-r--r-- 1 root root 11458 Dec 16 13:26 db-gray.gif
-rw-r--r-- 1 root root  6524 Dec 16 13:26 db-gray.svg
-rw-r--r-- 1 root root  6524 Dec 16 13:26 db-green.svg
-rw-r--r-- 1 root root  6524 Dec 16 13:26 db-red.svg
-rw-r--r-- 1 root root   108 Dec 16 13:26 drag.png
-rw-r--r-- 1 root root   107 Dec 16 13:26 drop_arrow.png
-rw-r--r-- 1 root root  1150 Dec 16 13:26 favicon.ico
-rw-r--r-- 1 root root  7411 Dec 16 13:26 lb-gray.gif
-rw-r--r-- 1 root root  2479 Dec 16 13:26 lb-gray.svg
-rw-r--r-- 1 root root  2480 Dec 16 13:26 lb-green.svg
-rw-r--r-- 1 root root  2480 Dec 16 13:26 lb-red.svg
-rw-r--r-- 1 root root  1907 Dec 16 13:26 loading.gif
-rw-r--r-- 1 root root  2405 Dec 16 13:26 logo.png
-rw-r--r-- 1 root root  3187 Dec 16 13:26 logo-splash.png
-rw-r--r-- 1 root root   150 Dec 16 13:26 profile_drop.png
-rw-r--r-- 1 root root   121 Dec 16 13:26 right_droparrow.png
-rw-r--r-- 1 root root   944 Dec 16 13:26 router.png
-rw-r--r-- 1 root root   281 Dec 16 13:26 search.png
-rw-r--r-- 1 root root  6380 Dec 16 13:26 server-gray.gif
-rw-r--r-- 1 root root  2824 Dec 16 13:26 server-gray.svg
-rw-r--r-- 1 root root  2844 Dec 16 13:26 server-green.svg
-rw-r--r-- 1 root root   838 Dec 16 13:26 server.png
-rw-r--r-- 1 root root  2824 Dec 16 13:26 server-red.svg
-rw-r--r-- 1 root root    81 Dec 16 13:26 sidebar_bg.png
-rw-r--r-- 1 root root  1555 Dec 16 13:26 spinner.gif
-rw-r--r-- 1 root root 13372 Dec 16 13:26 stack-gray.gif
-rw-r--r-- 1 root root  4595 Dec 16 13:26 stack-gray.svg
-rw-r--r-- 1 root root  4903 Dec 16 13:26 stack-green.svg
-rw-r--r-- 1 root root  5811 Dec 16 13:26 stack-red.svg
-rw-r--r-- 1 root root 10026 Dec 16 13:26 unknown-gray.gif
-rw-r--r-- 1 root root  2302 Dec 16 13:26 unknown-gray.svg
-rw-r--r-- 1 root root  2302 Dec 16 13:26 unknown-green.svg
-rw-r--r-- 1 root root  2302 Dec 16 13:26 unknown-red.svg
-rw-r--r-- 1 root root   108 Dec 16 13:26 up_arrow.png
　　=====问题解决方案=========
　　在/etc/httpd/conf.d/openstack-dashboard.conf文件中添加有图片的path：Alias /static/dashboard /usr/share/openstack-dashboard/static/dashboard



vim /etc/httpd/conf.d/openstack-dashboard.conf
　　WSGIDaemonProcess dashboard
WSGIProcessGroup dashboard
WSGISocketPrefix run/wsgi
　　WSGIScriptAlias /dashboard /usr/share/openstack-dashboard/openstack_dashboard/wsgi/django.wsgi
Alias /dashboard/static /usr/share/openstack-dashboard/static
Alias /static/dashboard /usr/share/openstack-dashboard/static/dashboard
　　
<Directory /usr/share/openstack-dashboard/openstack_dashboard/wsgi>
  Options All
  AllowOverride All
  Require all granted
</Directory>
　　<Directory /usr/share/openstack-dashboard/static>
  Options All
  AllowOverride All
  Require all granted
</Directory>
　　重启httpd



]# systemctl restart httpd.service

　　查看 stacks中的topology中的显示结果：
　　如下图:

　　问题解决：）
