Azure Application Gateway (3) 设置URL路由

secce

　　《Windows Azure Platform 系列文章目录》
　　在之前的文章中，笔者介绍了Azure Web App可以设置URL路由。如下图：

　　在这里笔者简单介绍一下，首先我们还是创建以下资源：
　　1.创建一个新的Azure Resource Group，命名为LeiAppGWRG
　　2.创建一个新的ARM Virtual Network，命名为LeiAppGatewayVNet
　　有两个Subnet，分别为web-subnet，CIDR: 10.0.0.0/24
　　另外一个subnet，叫appgateway-subnet，专门给Application Gateway使用，CIDR：10.0.1.0/24
　　3.在创建新的Application Gateway，命名为：LeiAppGateway

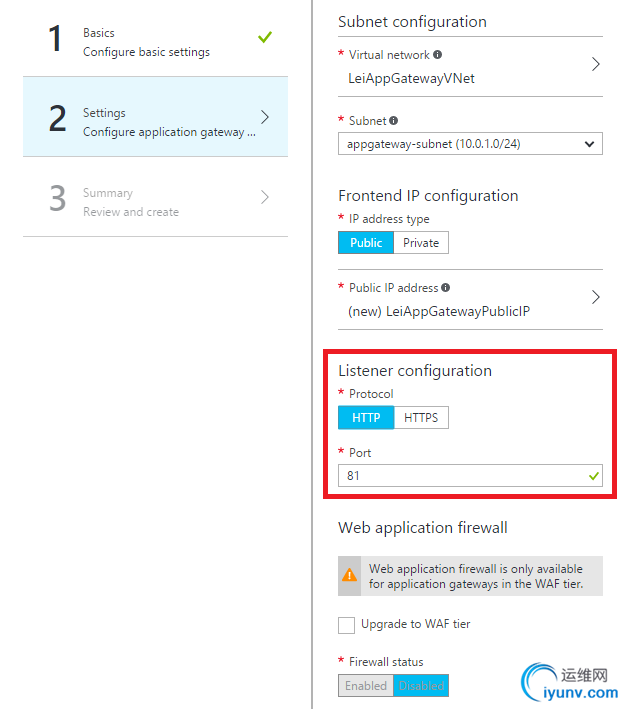

　　需要注意：如果我们要针对80端口设置URL Routing，我们必须设置Listener Configuration为Port 81
　　不可以是Port 80，因为会被占用需要修改
　　不可以是Port 80，因为会被占用需要修改
　　不可以是Port 80，因为会被占用需要修改

　　然后等Azure Application Gateway创建完毕　　
　　在这里还需要强调一下，当我们接下来还要操作的步骤：
　　1.针对80端口，增加Listener
　　2.不要修改和使用默认的appGatewayBackendPool
　　3.在Backend Pools，创建新的imagesBackendPool，并设置Backend Addresses
　　4.在Backend Pools，创建新的videosBackendPool，并设置Backend Addresses
　　5.最后配置一下Application Gateway的Rules
　　1.接下来开始第一部分，针对80端口，增加Listener
　　我们选择Application Gateway，选择Listener，然后点击 + Basic。
　　新增加针对80端口的Listerner: appGateway80Listener。如下图：

　　2.不要修改和使用默认的appGatewayBackendPool

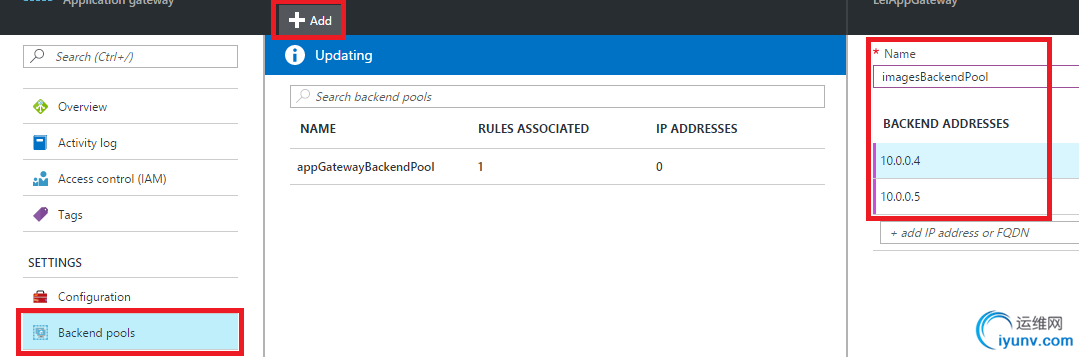

　　3.选择Application Gateway，选择Backend Pool，然后点击Add。增加新的imagesBackendPool，并设置Backend Addresses
　　当我们访问这个imagesBackendPool的时候，Application Gateway会把请求发送到内网IP为10.0.0.4和10.0.0.5的这2台VM

　　4.选择Application Gateway，选择Backend Pool，然后点击Add。增加videosBackendPool，Address设置为10.0.0.11和10.0.0.12
　　这样我们访问url路径为/images的时候，Application Gateway会把请求发送到内网IP为10.0.0.11和10.0.0.12的这2台VM

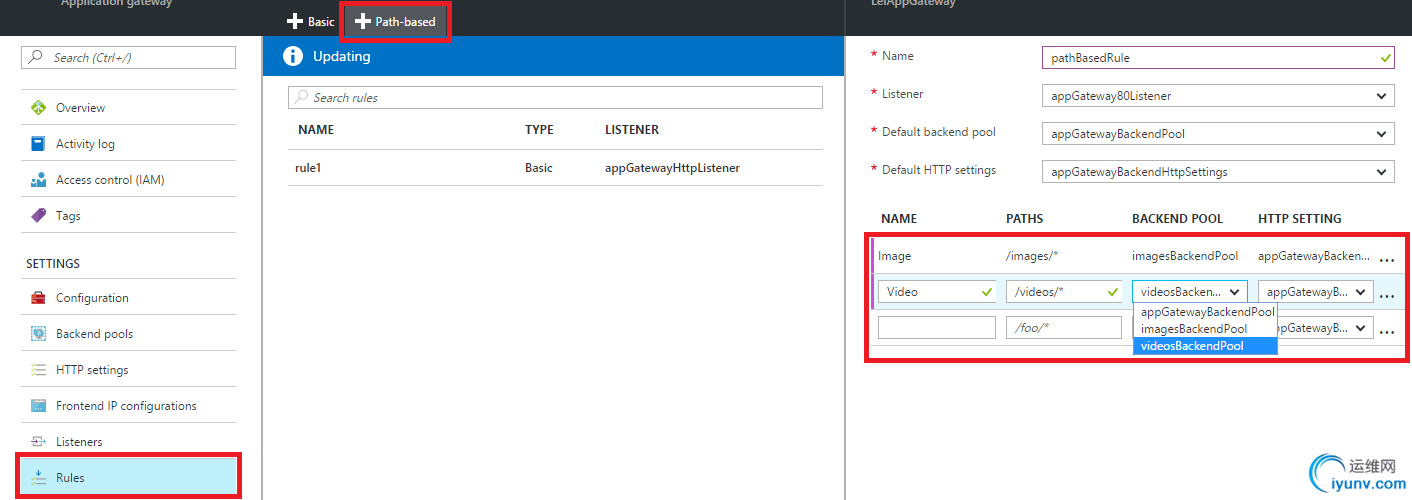

　　5.最后，我们设置Rules，点击+ Path-based，命名为pathBasedRule。
　　Listener选择之前创建的appGateway80Listener
　　Default backend pool为appGatewayBackendPool
　　注意下图的BackEndPool，选择默认的appGatewayBackendPool和我们新创建的imagessBackendPool。
　　需要注意，当我们访问Application Gateway的地址时候，访问逻辑是这样的：
　　(1)如果我们访问URL路径为/images/*的时候，请求被发送到imagesBackendPool，对应的内网IP地址为10.0.0.4和10.0.0.5
　　(2)如果我们访问URL路径为/videos/*的时候，请求被发送到videosBackendPool，对应的内网IP地址为10.0.0.11和10.0.0.12
　　(3)当Path不匹配的时候，请求被发送到默认的imagesBackendPool。
　　
　　截图如下：

　　6.准备Backend Pool所需要的虚拟机。
　　然后我们在先创建新的Azure ARM Storage Account，然后创建4台Windows Server 2012 R2的虚拟机，对应的IP如下：

虚拟机名称	内网IP地址	Virtual Network子网	对应Application Gateway的Backend Pool	对应Application Gateway的访问URL路径	备注
ImagesVM01	10.0.0.4	web-subnet	appGatewayBackendPool	/images/*	安装IIS，增加虚拟目录images。修改IIS欢迎页面为虚拟机机器名
ImagesVM02	10.0.0.5	web-subnet	appGatewayBackendPool	/images/*	安装IIS，增加虚拟目录images。修改IIS欢迎页面为虚拟机机器名
VideosVM01	10.0.0.11	web-subnet	videosBackendPool	/videos/*	安装IIS，增加虚拟目录videos。修改IIS欢迎页面为虚拟机机器名
VideosVM02	10.0.0.12	web-subnet	videosBackendPool	/videos/*	安装IIS，增加虚拟目录videos。修改IIS欢迎页面为虚拟机机器名

　　创建完毕后，请记住，因为我们针对Port 80设置Application Gateway，需要在上面的VM上安装IIS，并增加相应的虚拟目录。

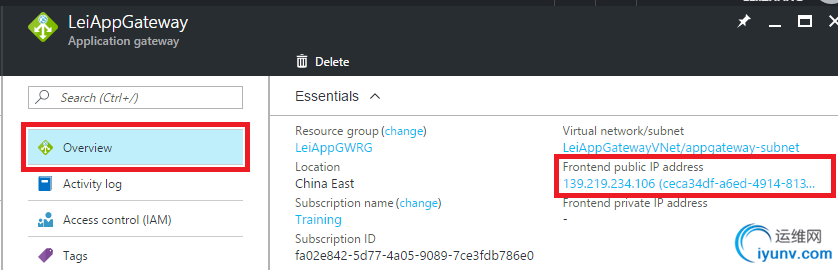

　　7.然后我们查看Azure Application Gateway，点击Overview，就可以查看到这个Application Gateway的动态IP(注意是动态IP地址，不是静态IP)和DNS Name。
　　如下图：

　　动态IP是： 139.219.234.106
　　DNS是：ceca34df-a6ed-4914-8137-f44223e220e6.chinacloudapp.cn
　　8.我们访问上面的Frontend Public IP Address，比如：
　　http://139.219.234.106/images
　　这个请求就会被发送到appGatewayBackendPool的两台VM，内网IP分为别10.0.0.4和10.0.0.5

　　我们访问：http://139.219.234.106/videos/

　　这个这个请求就会被发送到videosBackendPool的两台VM，内网IP分为别10.0.0.11和10.0.0.12
