Azure上的那些IP

娇w兴

　　相信第一次接触Azure的读者都会碰到这样一个问题，就是Azure的IP地址，笔者第一次接触Azure也是被搞懵逼了，一会儿VIP，不知道的还以为是会员的意思呢，一会儿又是DIP，后来又来了个PIP，所以很容易搞混淆，所以今天笔者稍微讲一下这几种IP！！！
　　Azure的IP地址分为下面几类
　　VIP.负载均衡的IP地址(也可以叫公用虚拟IP地址)
　　DIP.内部IP地址(Azure官网还叫VIP：x，x表示端口号)
　　PIP.实例层级公共IP

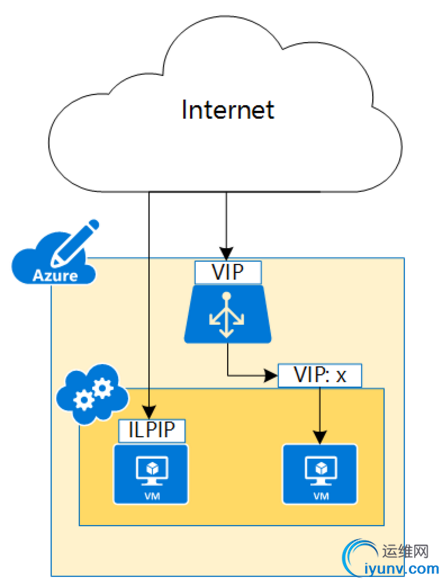

　　废话不多说，先贴一张图

　　这张图我是从官网上扣下来的，个人认为这张图画的还是比较清晰的
　　一.VIP
　　概述.在ASM中，这个IP地址是必须的，是SLB负载均衡的IP地址，你也可以认为是一个云服务的IP地址，你可以这么理解，但是其实它是附着在SLB上的（以前Azure的SLB是用vm搭建的，现在都是物理机做的，这就是为什么阿里的SLB仍然要单独收费，微软免费的原因），因为我们知道云服务相当于一个容器，里面包含了你的各种部署，但是这个容器外面的SLB是暴露给Internet的，在以前的ASM中，每个云服务都可以免费获取一个VIP，如果需要额外的VIP地址需要支付一定的费用，外部人员通过Internet访问该云服务就是访问的该VIP地址的。
　　VIP有如下几个特点
　　1.首先，该IP地址是SLB的，而SLB附着云服务的上的，但是该云服务里面必须有部署，否则不会分配VIP，在不固定VIP的前提下，一旦部署删除，VIP也会随即释放，举个例子，当在同一个云服务中部署两台VM，这两个VM的VIP一样，但是如果这两台VM一旦被删除，该VIP也会被释放，但是在ARM中，如果不创建SLB（并且该虚拟机不分配PIP），那么该虚拟机就没有公共IP地址。
　　2.该IP地址是禁ping的，因为SLB是禁止了ICMP协议的，而ping就是基于ICMP协议的。
　　3.该IP地址是可以固定的，可以通过powershell固定，如果不固定，一旦系统重启以后该VIP会变，但是即使固定了，一旦删除云服务中的部署被删除，该VIP仍然会变化，但是前一个VIP仍然被你独占。
　　二.DIP
　　概述.Azure为云服务中的每个部署提供一个虚拟IP地址，就是DIP，一般该地址都是私有IP，只能实现内网之间的互访。
　　DIP有如下几个特点
　　1.这是Azure VM的内网IP地址，在同一虚拟网络中的不同VM就是通过DIP互相通信的（当然可以在子网中使用NSG进行策略）。
　　2.Azure的DIP的分配原则是先到先得的，最先创建并开机的VM会获得第一个可用的DIP。
　　3.DIP也可以通过powershell固定，无论在ASM还是ARM里，即使该VM被停止或者关机了，该DIP仍然为其保留，但是如果你删除了该VM，在ASM中，该DIP就会被释放，不会再为其保留，如果在ARM中，如果只是删除给虚拟机，该DIP仍然被独占，因为有一个网络接口没被删除，那是虚拟机的虚拟网卡所在，所以DIP仍然还保留着。
　　三.PIP
　　概述.我们知道虚拟机的DIP是无法被外网直接访问的，必须通过VIP加端口号才能访问，但是如果该虚拟机附加了PIP，外网就可以直接访问，在ASM中，PIP是不可选的，只能是动态的，在ARM中，是可选的，可以设置为静态，除此以外，我们知道，在Azure的虚拟网络内部，是禁ping的，也就是说只有DIP的两台虚拟机即使在同一内网里面仍然是ping不通的，但是附加了PIP，这两台虚拟机就可以ping了，这是为什么，这是由于这时的ping的数据包其实不是走虚拟网络传输的，而是借助于Internet，这样就等于直接绕过虚拟网络和SLB，这样当然可以ping通，但是有人发现一个奇怪的问题，为什么我附加了PIP的VM可以ping通百度，但是访问不了百度，这是什么原因呢？因为你的虚拟机外被设置了NSG，而NSG默认只开启了22端口，就是SSH，所以你的80端口被关闭，当然不能使用http服务了，又由于NSG只能限制TCP/UDP的流量，而不能限制ICMP，所以当然可以ping通百度。
　　PIP有如下几个特点
　　1.PIP是独立的公网IP地址，和负载均衡的IP地址不一样。
　　2.当同一个虚拟网络中的两台VM都保留了静态PIP，这两个PIP肯定是不同的。
　　3.如果某台VM我们使用了PIP，所有的请求都直接发送给该VM，在不设NSG的前提下，该VM不需要配置终结点，因为所有的终结点都是暴露在Internet上的。
　　4.如果VM开启了PIP，就可以直接ping通，原理如上。
