Azure ARM (10) ARM模式下的虚拟机和Classic Model虚拟机的区别

一总

　　《Windows Azure Platform 系列文章目录》
　　本文内容比较多，请大家仔细阅读，谢谢！
　　请读者注意，在Azure ARM平台，有两种虚拟机模式：经典虚拟机和ARM虚拟机
　　ASM部署(经典虚拟机)：

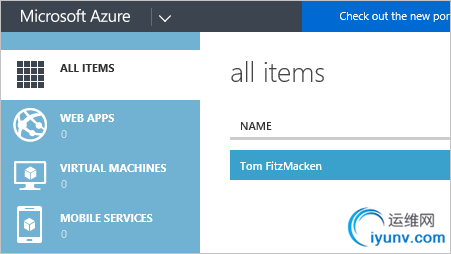

　　1.我们通过Azure Classic Portal: http://manage.windowsazure.cn，部署的都是ASM资源(经典虚拟机)

　　2.如果我们通过Azure New Portal (http://portal.azure.cn) 创建，需要选择部署模式为Classic Deployment

　　ARM部署
　　1.我们通过Azure New Portal (http://portal.azure.cn) 创建

　　2.部署方式选择，Deployment Model选择Resource Manager

　　这样，所有的部署资源都是ARM资源。
　　那在ARM VM和Classic Model VM有什么区别呢？这里我简单介绍一下。
　　Classic Model VM的VM，需要以下组件：

　　(1)首先，我们需要创建一个Classic Model Storage Account (注意Classic Model的VM，需要Classic Model的Storage Account)。用来保存虚拟机的VHD文件
　　(2)然后，我们需要创建一个Classic Model Virtual Network (注意是Classic Model的Virtual Network)。用来定义虚拟机的Virtual LAN
　　(3)最后，我们在创建虚拟的时候，会同时创建一个Cloud Service，Cloud Service概念上类似于DNS入口，将请求转发给DNS下面的虚拟机VM

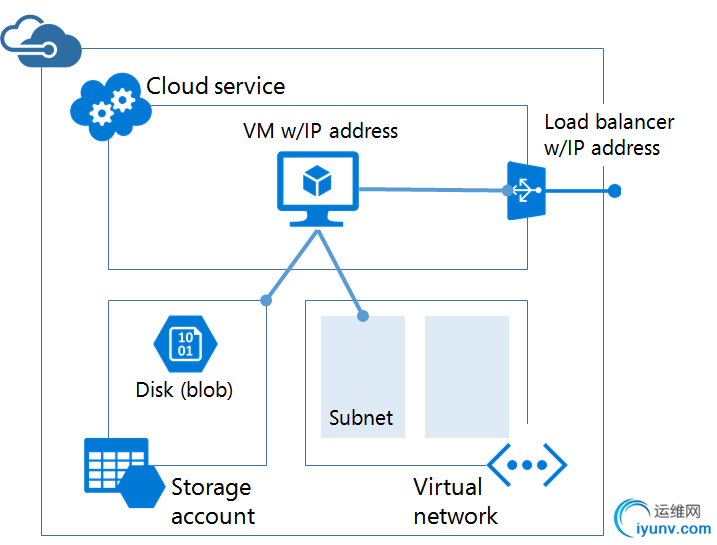

　　在Cloud Service 定义了负载均衡器，定义了公网的VIP(Virtual IP)，还定义了端口转发(Port Forwarding)。如下图：

　　(4)最后，在Classic VM下，很多功能都需要依赖于PowerShell。比如创建全固态SSD VM，固定公网的VIP，固定内网的DIP，固定虚拟机的IP(PIP)等等。
　　在ARM模式下，虚拟机的组成如下：

　　上图的SRP = Storage Resource Provider，CRP =  Compute Resource Provider， NRP = Network Resource Provider
　　(1)我们需要首先创建一个Azure Resource Manager
　　(2)在这个Resource Manager下，创建ARM Storage Account，注意不是Classic Model Storage Account
　　(3)在这个Resource Manager下，创建ARM Virtual Network
　　(4)然后创建虚拟机，同时需要创建网卡(NIC)同时设置内网DIP，然后这个网卡与Virtual Network关联(必须设置)，也可以设置网络安全组Network Security Group(可选项)
　　(5)针对虚拟网络的Subnet，我们也可以设置网络安全组Network Security Group
　　(6)在ARM模式下，负载均衡器是单独的一个服务。不像Classic Model下， 负载均衡器是隐藏在Cloud Service后面的。
　　我们可以将ARM VM的网卡(NIC)，与这个负载均衡器做绑定。
　　以下是ARM VM和Classic Model VM的区别：

	Classic Model	ARM Model
是否需要Cloud Service	需要 　　Cloud Service概念上类似于DNS入口，将请求转发给DNS下面的虚拟机VM	不需要
虚拟网络 (Virtual Network)	需要 　　必须采用Classic Model的虚拟网络	需要 　　必须采用ARM Model的虚拟网络
存储账户	需要 　　必须采用Classic Model的存储账户	需要 　　必须采用ARM Model的存储账户
高可用性集 (Availability Set)	可以通过Azure Class Portal http://manage.windowsazure.cn 进行管理 　　高可用性集最大为2个	不能在Azure ARM Portal管理(http://portal.azure.cn) 　　高可用性集最大为3个
地缘组 (Affinity Group)	不建议使用	不建议使用
负载均衡器	在Cloud Service 定义了负载均衡器	会有单独的负载均衡器服务 　　我们可以将ARM VM的网卡(NIC)，与这个负载均衡器做绑定
VIP	绑定在Cloud Service上 　　默认是非固定VIP， 　　如果需要固定VIP，则需要通过Azure PowerShell固定	绑定在单独的负载均衡器服务上，可以是固定，或者非固定 　　可以通过Azure ARM Portal进行固定
PIP	直接与Classic VM关联 　　不能固定PIP地址	直接与ARM VM的网卡NIC关联
Endpoint	需要在Cloud Service上设置Public Port和Private Port	需要在负载均衡器上设置Inbound NAT Rules
DNS Name
DS虚拟机	需要通过Azure PowerShel来创建	可以通过Azure ARM Portal来创建

　　参考资料：https://azure.microsoft.com/en-us/documentation/articles/resource-manager-deployment-model/#classic-deployment-characteristics
