Azure ARM (12) ARM模式下，在负载均衡器上设置多个公网IP地址

cxin

　　《Windows Azure Platform 系列文章目录》
　　最近在帮助一个客户设置WAF (Web Application Firewall)，WAF厂商要求在负载均衡器上，设置多个公网IP地址。架构如下图：

　　我研究了一下，在Azure ARM模式下可以实现，在这里记录一下。
　　在默认情况下，Azure负载均衡器可以有5个公网IP地址。
　　https://docs.microsoft.com/en-us/azure/azure-subscription-service-limits
　　如果我们想在负载均衡器上，设置超过5个公网IP地址，我们可以联系微软支持(如果使用国内Azure，请联系世纪互联)

　　1.首先我们登录Azure ARM Portal，http://portal.azure.cn

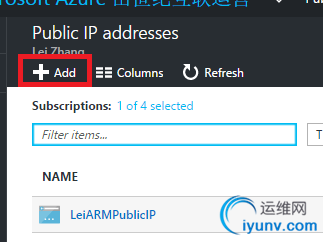

　　2.选择一个Resource Group，然后选择Public IP，然后点击Add。如下图：

　　3.在弹出的窗口中，创建一个新的 Public IP Address，根据实际需要，可以设置为固定IP (Static IP)，或者动态Dynamic
　　　　如果需要对这个Public IP Address增加CNAME，可以设置下图的DNS Name Label

　　4.然后我们创建另外一个VIP，命名为VIP3。

　　5.然后再选择Azure Load Balancer，我们点击Frontend IP Pool，然后点击Add
　　将上面创建的Public IP Address: VIP2和 VIP3，与Load Balancer产生关联。

　　6.然后我们在上图的Frontend IP Pool，添加另外的VIP3。步骤略。执行结果如下图：

　　7.这样这个Load Balancer上，就有三个公网IP地址了。但是这时候还没有设置负载均衡器的规则，并没有流量通过VIP2和VIP3，流入到后面的虚拟机里。
　　我们可以设置负载均衡器规则

VIP Name	Public Port	Private Port
VIP2	443	444
VIP3	443	445

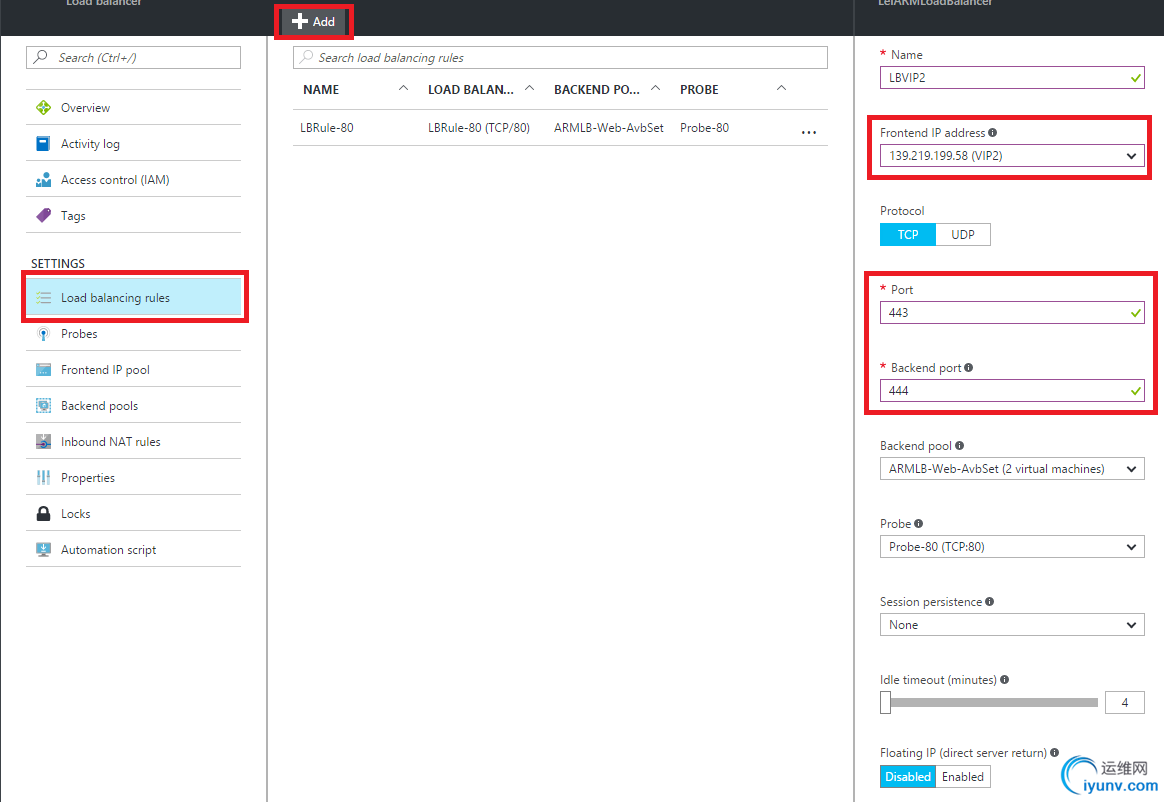

　　8.首先设置VIP2，Public Port: 443，Private Port 444

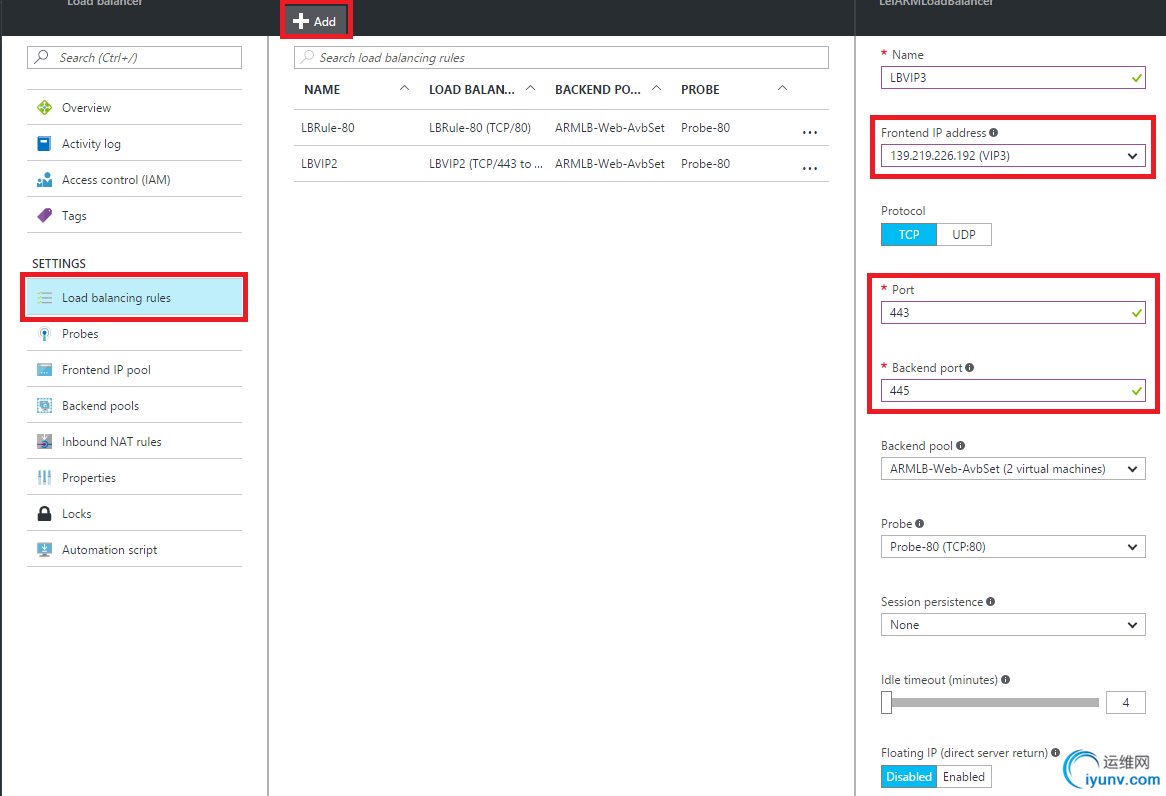

　　9.然后设置VIP3，Public Port: 443，Private Port 445

　　这样就配置成功了
