Azure Windows VM中进行Disk IOPS的测试作业

shanghaipc

　　本文章参考魏老师之前所写的blog（Azure disk iops的测试），并受到启发，由blog中的Linux虚拟机改为Windows虚拟机来进行相应的测试作业。
　　该作业，其实很早就做完，并整理为word文档了。一直懒虫上脑，没有转置到blog上面；第一次写blog，才发现与自我整理为word文档，大相径庭，着实佩服魏老师、三石老师、stan老师们的辛苦整理和发布。
1. 操作所需信息

Name	Key	Description
访问网址	https://portal.azure.cn/	当前azure新管理界面
Azure账户管理员	XXX@XXX.partner.onmschina.cn	订阅的服务管理员或账户管理员
测试工具Diskspd	http://aka.ms/diskspd	微软官方出品的磁盘测试工具

　　注：该磁盘测试工具并非仅限于Azure虚拟机磁盘性能环境，皆可用于规划Exchange、SQL等磁盘要求较高的场景
　　在Linux中使用逻辑卷管理LVM，而Windows磁盘管理中就有，可以使用多块磁盘，组成条带卷来提高磁盘性能。
　　计划选择DS系列DS1_V2标准（支持SSD磁盘），可附加2块数据磁盘，最大3200IOPS；选择2块512G SSD数据磁盘（单块最大2300IOPS），分别使用单块和2块，后者组成条带卷（软RAID 0）来测试磁盘性能；
　　以及改用D系列D2_V2标准（仅支持HDD磁盘），可附加4块数据磁盘，最大4*500IOPS；分别选择单块、两块和四块普通数据磁盘，后者组成条带卷（软RAID 0）来获得磁盘性能。
2. 工具命令行汇总

对F盘进行60秒的4线程 8K 随机写 I/O 性能测试

Diskspd.exe -b8K -d60 -h -L -o2 -t4 -r -w100 -c50M f:\io.dat > c:\ssddisk_striped_64k_rw.csv

对F盘进行60秒的4线程 8K 随机读 I/O 性能测试

Diskspd.exe -b8K -d60 -h -L -o2 -t4 -r -c50M f:\io.dat > c:\ssddisk_striped_64k_rr.csv

　　命令行参数解读

3. 操作步骤
3.1 先决条件准备

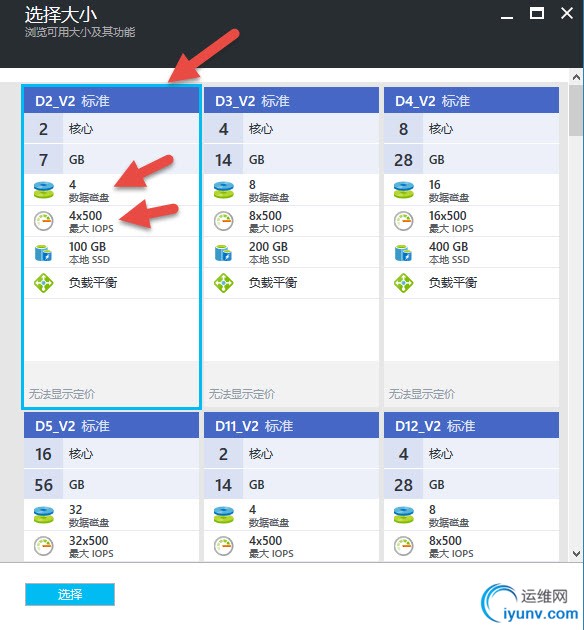

　　确认当前虚机规格，只有DS和F系列支持SSD磁盘；导航至具体虚机>大小，以及可更改的规格；
　　不同机型可支持的附加数据磁盘数量和最大IOPS是不同的，选择可留意。
　　SSD磁盘类型有3种大小，对应不同的IOPS；128GB>500IOPS；512GB>2300IOPS；1023GB>5000IOPS；
　　HDD磁盘类型，大小最大为1023GB，对应500IOPS

　　普通D系列因不支持SSD，仅可以使用HDD，而可支持的附加数据磁盘数量和最大IOPS也是不同的，选择可留意。

3.2 附加磁盘
　　该操作步骤，在魏老师的blog中已经阐述了。我这里就不重复了。
3.3 使用条带卷提高性能
　　在Windows server 2008R2、2012及以上，都可以执行该项作业。

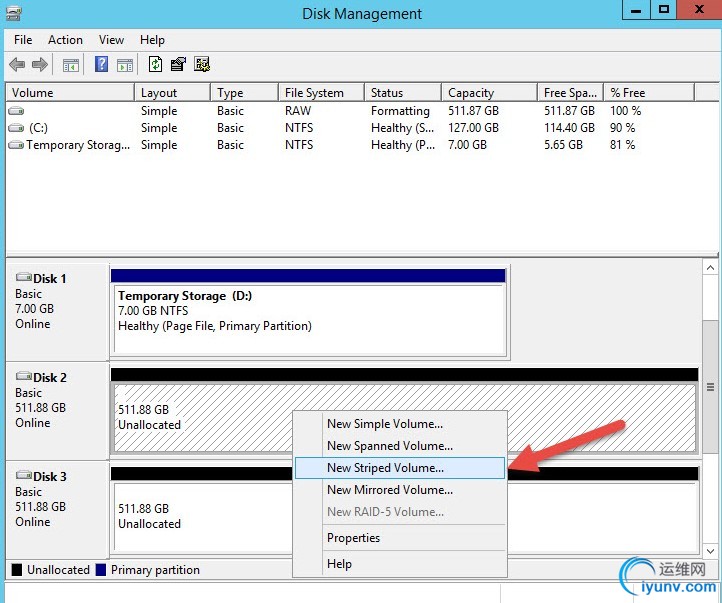

　　将2块磁盘初始化为GPT格式后，确保磁盘为未分配状态，右键>新建条带卷new striped volume

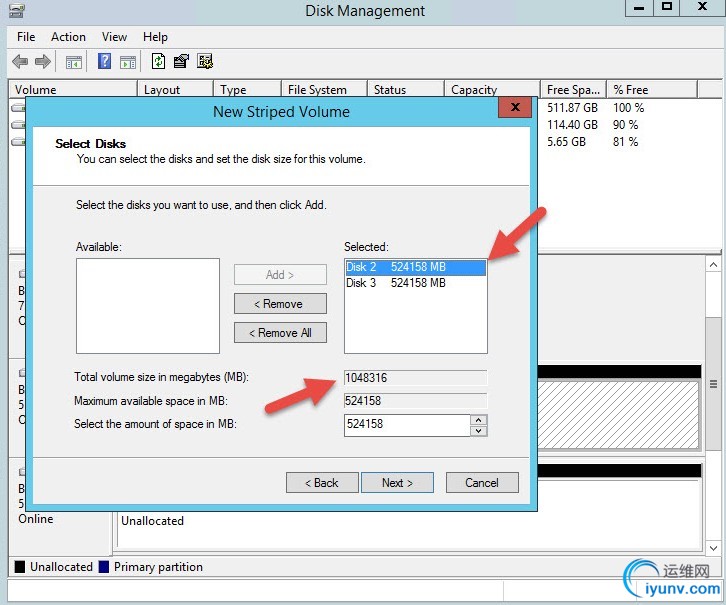

　　选择2块磁盘，可见总大小

　　分配单元大小，建议选择64K，可以获得最佳性能；最后不要忘记勾选快速格式化（我不会告诉你，因为没有勾选快速格式化，导致4小时才格式化40%的结果嘛）

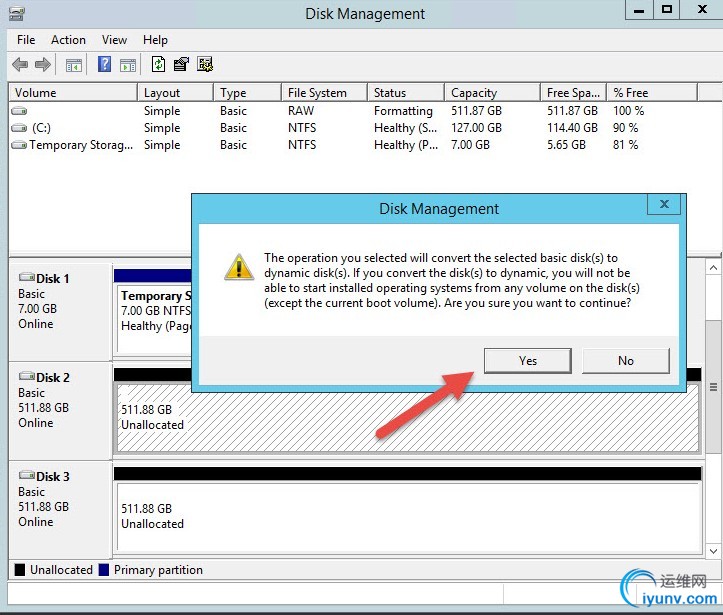

　　系统提示，磁盘将由现在的标准磁盘转换为动态磁盘，确认即可

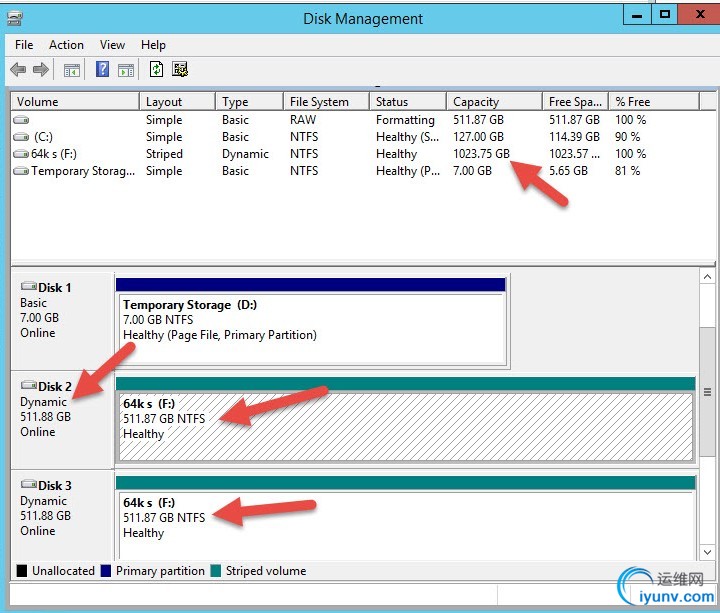

　　转换和格式化完成后的结果

4. 测试结果汇总
4.1 SSD类型磁盘部分
　　以下SSD测试参考标准为，单块使用512GB大小，对应2300IOPS；两块512GB使用条带卷，对应DS1 V2机型最大支持3200IOPS

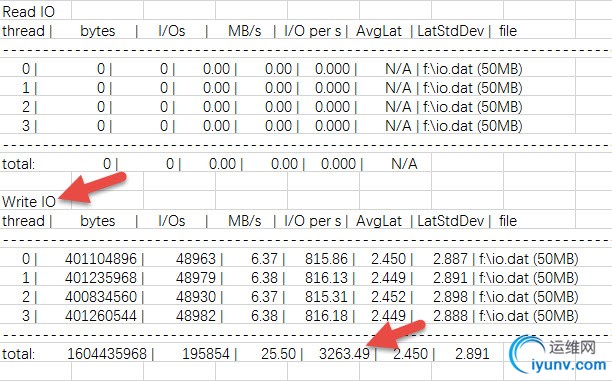

4.1.1 单块SSD磁盘随机写

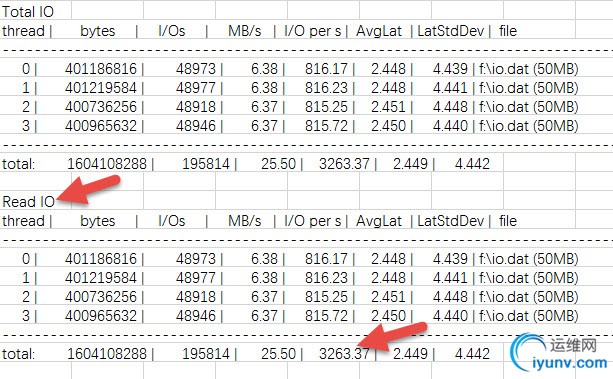

4.1.2 单块SSD磁盘随机读

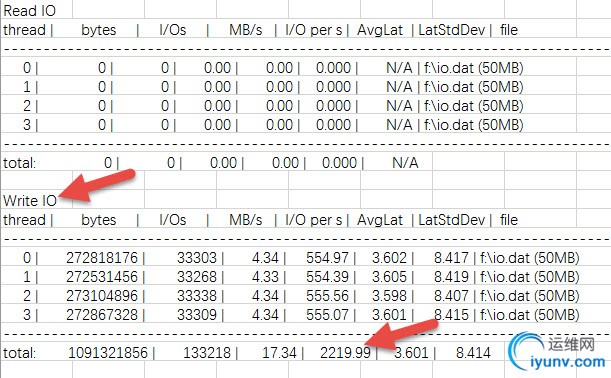

4.1.3 两块SSD磁盘条带卷随机写

4.1.4 两块SSD磁盘条带卷随机读

4.2 标准HDD类型磁盘部分
　　以下HDD测试参考标准为，单块使用1023GB大小，对应500IOPS；两块1023GB使用条带卷，即使对应DS1 V2机型最大支持3200IOPS，其最大值皆为2*500=1000IOPS；更换支持4块数据磁盘数量的机型，叠加四块1023GB使用条带卷，其最大值可提升为4*500=2000IOPS；
4.2.1 单块HDD磁盘随机写

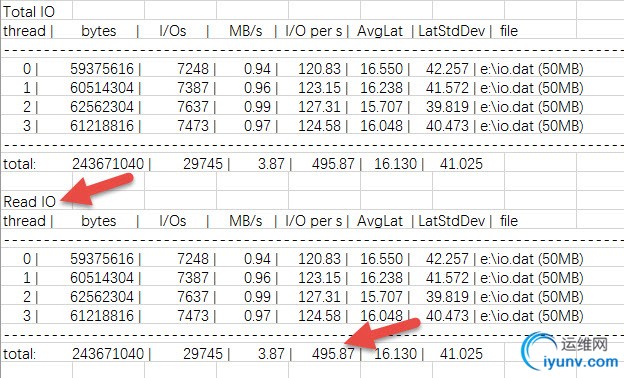

4.2.2 单块HDD磁盘随机读

4.2.3 两块HDD磁盘条带卷随机写

4.2.4 两块HDD磁盘条带卷随机读

4.2.5 四块HDD磁盘条带卷随机写

4.2.6 四块HDD磁盘条带卷随机读

4.3 测试结论
　　从上述分别对应SSD、HDD磁盘，以及单块、两块、四块的性能叠加，基本接近或达到官方所标称的IOPS数值。可依不同应用程序对磁盘性能的需求，进行相应的搭配。
