Azure ARM (13) 从现有VHD文件，创建新的ARM VM

darkpoon

　　《Windows Azure Platform 系列文章目录》
　　
　　本文参考了Git Hub的ARM Template：
　　https://github.com/Azure/azure-quickstart-templates/blob/master/201-vm-specialized-vhd-existing-vnet/azuredeploy.json
　　但是Git Hub上的Template不包含Availability Set
　　笔者修改了这个Template，可以设置高可用集Availability Set:
　　https://github.com/leizhang1984/AzureChinaPowerShell/tree/master/ARM/VMSpecializedVHD
　　在很多时候，我们需要从Classic VM的操作系统盘的VHD文件，创建新的ARM VM。
　　这里的关键步骤如下：
　　1.创建Classic VM，并获得OS Disk的VHD路径
　　2.通过ARM Portal: https://portal.azure.cn，创建新的
　　-　　Azure ARM Resource Group
　　-　　ARM Storage Account
　　-　　ARM Virtual Network和Subnet
　　3.如果Classic VM是开机状态，请用AzCopy工具，把OS Disk和Data Disk的VHD文件，拷贝到同一个存储账号(Classic Storage)的不同Container下。
　　然后把VHD从Classic Storage Account，拷贝到ARM Storage Account
　　4.如果Classic VM是关机状态，请直接用AzCopy工具，把OS Disk和Data Disk的VHD文件，拷贝到ARM Storage Account里
　　5.运行Azure PowerShell，执行Template Deployment
　　接下来开始本节的内容
　　1.首先我们在ASM模式下(https://manage.windowsazure.cn)，创建新的Azure Classic VM。步骤略。

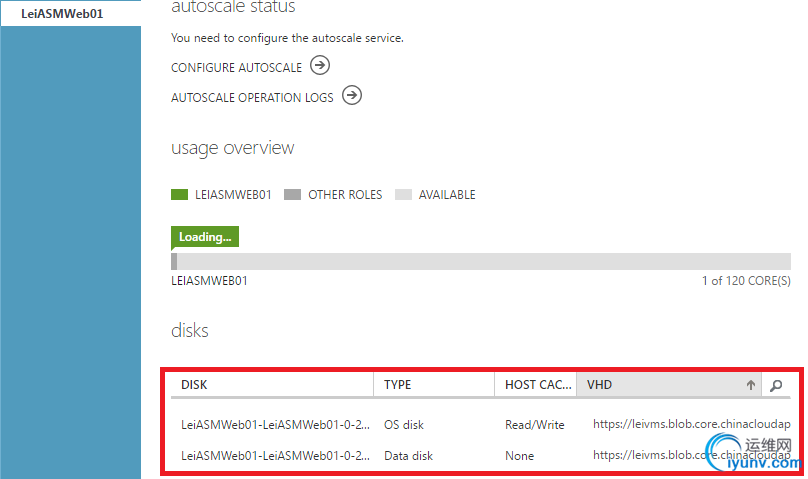

　　2.查看这个Classic VM的OS Disk和Data Disk，如下图红色部分：

　　3.通过ARM Portal: https://portal.azure.cn，创建新的
　　-　　Azure ARM Resource Group
　　-　　ARM Storage Account
　　-　　ARM Virtual Network和Subnet
　　4.为了方便拷贝VHD，我们先把虚拟机关机。(注意关机前请先绑定固定VIP和内网DIP)
　　5.使用AzCopy工具，把OS Disk和Data Disk的VHD文件，拷贝到ARM Storage Account里。图略。
　　6.拷贝完毕后，我们需要修改相应的ARM Template
　　https://github.com/leizhang1984/AzureChinaPowerShell/tree/master/ARM/VMSpecializedVHD
　　7.Git Hub中的azuredeploy.json，不需要修改
　　8.Git Hub中的azuredeploy.parameters.json，进行以下修改：



{
"$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentParameters.json#",
"contentVersion": "1.0.0.0",
"parameters": {
"dnsNameForPublicIP": {
//必须为小写
"value": "leiarmvmpublicip"
},
"existingVirtualNetworkName": {
//虚拟网络名称，手动预选创建好
"value": "LeiARMVNet"
},
"existingVirtualNetworkResourceGroup": {
//ARM模式下，Resource Group名称
"value": "LeiARMRG"
},
"subnetName": {
//ARM 模式下，虚拟网络子网名称
"value": "subnet-1"
},
"osDiskVhdUri": {
//操作系统的VHD文件
"value": "https://leiarmstorage.blob.core.chinacloudapi.cn/vhds/LeiASMWeb01-LeiASMWeb01-2017-03-27.vhd"
},
"vmName": {
//虚拟机名称
"value": "LeiARMVMWeb01"
},
"osType": {
//操作系统类型
"value": "Windows"
},
"vmSize": {
//虚拟机实例大小
"value": "Standard_D1_V2"
},
"diagStorageAccountName":{
//diag 用的Storage Account Name，必须为小写
//可以与osDiskVhdUri所在的Storage Account Name相同
"value": "leiarmstoragediag"
},
"availabilitySetName":{
//高可用集名称
"value": "Web-AvbSet"
}
}
}　
　　10.运行Azure PowerShell，进行验证：



#Login Azure China Cloud
Add-AzureRmAccount -EnvironmentName AzureChinaCloud;
# 选择Azure China 订阅ID
Select-AzureRmSubscription -SubscriptionID '[订阅ID]'
#执行Azure Deploy
New-AzureRmResourceGroupDeployment -Name ExampleDeployment -ResourceGroupName LeiARMRG -Mode Incremental -TemplateFile 'D:\vmforuserimage\azuredeploy.json' -TemplateParameterFile 'D:\vmforuserimage\azuredeploy.parameters.json'
　　11.执行完毕后，会进行ARM Storage Account的VHD文件，新建新的ARM VM中。如下：
