Azure上通过haproxy实现APP Gateway或WAF的http跳转https

blovekyo

　　Azure上的APP Gateway是七层负载均衡服务，WAF是APP Gateway服务的扩展。在实现七层负载均衡的同时，增加了WAF的功能，可以对后台的HTTP服务进行保护。
　　Azure WAF采用的是开源的ModSecurity的OWASP core rule sets实现的WAF功能。具体请参考ModSecurity的网站：https://modsecurity.org/

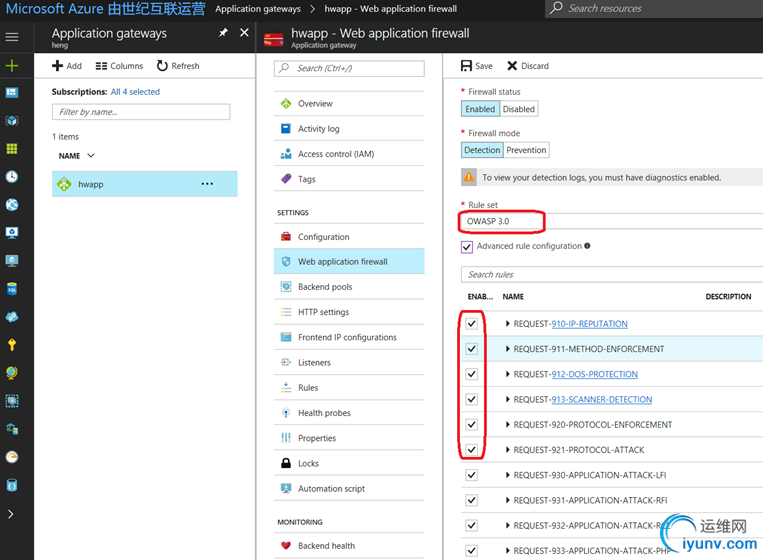

　　目前Azure支持OWASP CRS的版本有3.0和2.2.9两个版本。并可以根据需求，enable或disable库中的某个功能：

　　本文将介绍，目前APP Gateway和WAF还不支持的一个功能：Http跳转到Https借助Haproxy实现。

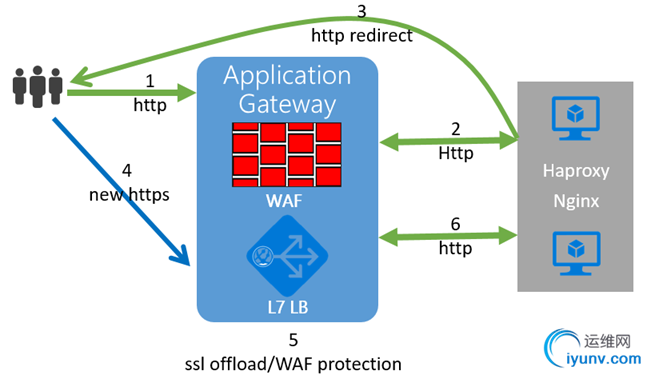

　　一、拓扑结构
　　具体的结构如下：

　　1. 用户发起http请求，
　　2. APP Gateway根据后端的Server情况，转发到后台的haproxy的80端口，
　　3. Haproxy收到http请求后，做http的redirect，到APP Gateway的https
　　4. 用户发起https请求
　　5. APP Gateway进行SSL的offload，如果配置了WAF，将对http内容进行检测，防止各种攻击
　　6. APP Gateway根据后端的Server情况，转发8080端口到haproxy，haproxy将8080的请求转发到Nginx的800端口。
　　二、 APP Gateway的配置
　　具体创建过程不再描述了，具体描述http和https的两种rule的定义：

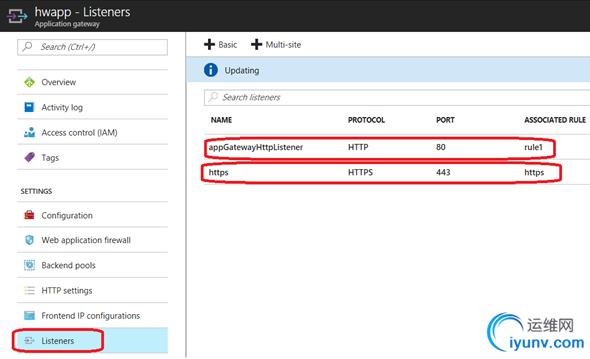

　　1. listener
　　配置http和https两个listner

　　2. rules

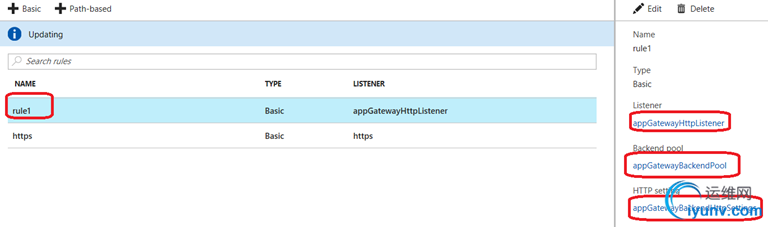

　　http的rules：

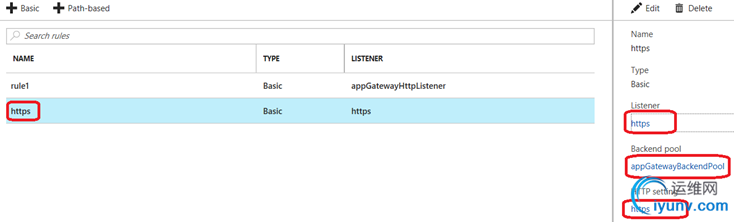

　　Httpsd rules：

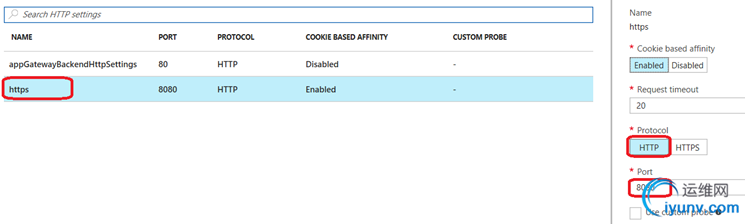

　　3. http setting
　　添加https的设置：

　　其它的采用默认配置就ok。
　　三、Haproxy的配置
　　在VM中安装haproxy，并增加如下配置：



#---------------------------------------------------------------------
# main frontend which proxys to the backends
#---------------------------------------------------------------------
frontend main *:80
mode http
redirect location https://x.x.x.x
frontend main *:8080
mode http
default_backend static
#---------------------------------------------------------------------
# static backend for serving up images, stylesheets and such
#---------------------------------------------------------------------
backend static
balance roundrobin
server static 127.0.0.1:800 check
　　可以看到，haproxy监听80和8080两个端口。80端口的请求将直接转发到app gateway的https，8080端口将转发给800端口的Nginx服务。
　　四、Nignx配置
　　Nginx只需要把服务端口改为800即可。
　　五、测试
　　浏览器输入APP Gateway的地址：
　　http://139.219.232.180/

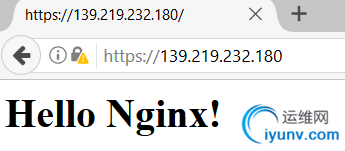

　　将会转发到https：
