一.概念
    The Security Manager defines methods of pairing and key distribution, a protocol for those methods and a security toolbox to be used by those methods and other parts of an LE device.


二.pairing过程
    分为3个phase：

· Phase 1: Pairing Feature Exchange
· Phase 2: Short Term Key (STK) Generation
· Phase 3: Transport Specific Key Distribution

  其中，在phase2生成Short Term Key (STK)的过程，可以用到以下三种方法：

· Just Works
· Passkey Entry
· Out Of Band (OOB)
下面是一些chart，可以具体看三个phase实现的一些动作：

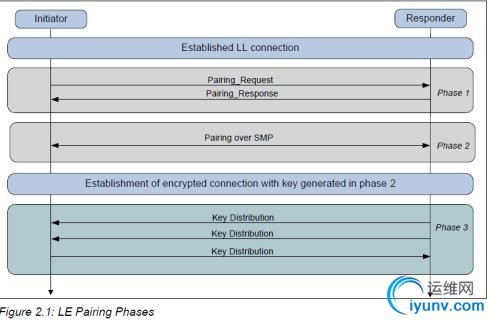

1.总的过程如下

可以看到第二个生成STK的过程有三个方法。

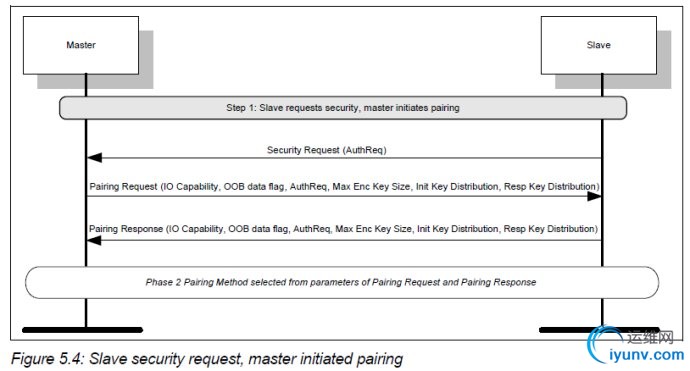

2.先看第一个phase：Pairing Feature Exchange
分为master主动发起和slave要求发起，多了一个slave发起的Security Request (AuthReq)
：

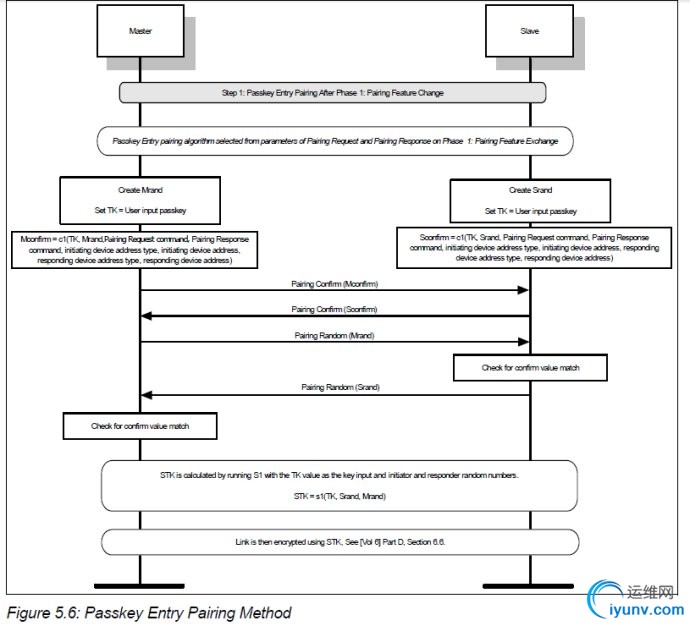

3.第二个phase：Authenticating and Encrypting
分别对应上面 Just Works, Passkey Entry 和Out Of Band (OOB)三种方法。





我们来比较一下这三种方法，Just Works Pairing Method使用的TK = 0x00,Passkey Entry Pairing Method使用的TK是用户输入的，而OOB Pairing Method使用的TK = OOB TK Value，其余过程都是一样的。我们在phase1中进行Feature Exchange，获得一些参数，通过函数:
c1(TK, Mrand, Pairing Request command, Pairing Response command,initiating device address type, initiating device address, responding device address type, responding device address)
分别在master和slave端计算得到Mconfirm和Sconfirm，通过Pairing Confirm和Pairing Random交换Mconfirm和Sconfirm以及Mrand和Srand，两端再进行Check for confirm value match，通过函数：
STK = s1(TK, Srand, Mrand)
计算出最终的STK。然后用这个STK来对LE link进行encrypted。

3.phase3: Transport Specific Key Distribution
生成STK并对link进行加密后，就可以进行这一步了：


然后可能使用LTK来进行re-establish security，举例如下：


三.错误处理
在这三个phase过程中，可能出错。
例如在phase1中可能出现：
Pairing Failed (“Encryption Key Size”)
Pairing Failed (“Encryption Key Size”)
在phase2中：
Pairing Failed (“Passkey Entry Failed”)
Pairing Failed (“Confirm Value Failed”)等等。
