dm9000网口收发控制以及mac地址过滤设置

不信网恋

目的 ：完成网口收发调试

过程　：　

１、网口初始化，根据芯片数据手册配置

2、网口发数，先向DM9000中的TX FIFO存入数据，然后出发发送寄存器完成发送；

3、网口接收 。

    1） 中断方式 ：ＤＭ９０００的中断可以通过主动查询ＤＭ９０００中断寄存器的方式，以及通过ＤＭ９０００ＩＮＴ引脚来中断ＤＳＰ系统，在去查询中断类型的方式。
                            　
                              使用ＤＭ９０００　ＩＮＴ方式出发ＤＳＰ中断的好处有：可以避免ｃｐｕ不断的查询ＤＭ９０００中断寄存器；优化收数掉帧的情况

    ２）ＭＡＣ地址过滤　：    配合ＤＭ９０００中ＲＣＲ（接受控制寄存器）寄存器以及ＤＭ９０００物理地址和广播地址寄存器共同实现对非匹配ＭＡＣ地址包的过滤功能


　　　　　　　　


　　　　　　　

                            配置说明　：
                            假设配置的本地MAC地址为 28 5b 6d 5c 58 73 。注意mac地址的首位需要为偶数

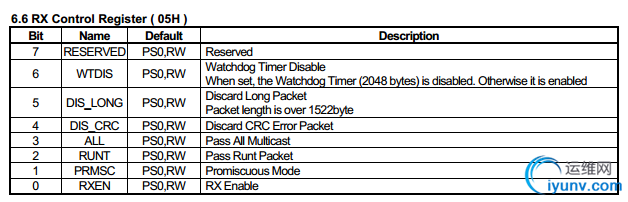

                            将RCR寄存器的值配置为0X33 : 即打开DM9000的混杂模式，此时DM9000能够接受到所有的网络包，包括以
                            广播帧    ：  FF FF FF FF FF FF XX XX XX XX XX XX..
                            其他MAC地址包 ： 28 5b 6d 5c 58 74 XX XX XX XX XX XX...
                            多播帧  ：33 33 01 00 02 00 XX XX XX XX XX XX...
                            当前匹配mac地址包 ：28 5b 6d 5c 58 7３ XX XX XX XX XX XX...

                           将RCR寄存器的值配置为0X3１ : 即关闭DM9000的混杂模式，此时DM9000能够接受到广播包、多播包、匹配本地MAC地址包
                            广播帧    ：  FF FF FF FF FF FF XX XX XX XX XX XX..
                            多播帧  ：33 33 01 00 02 00 XX XX XX XX XX XX...
                            当前匹配mac地址包 ：28 5b 6d 5c 58 7３ XX XX XX XX XX XX...

                           将RCR寄存器的值配置为0X39 : 即关闭DM9000的多包模式，貌似无效，还是能够接受到广播包、多播包、匹配本地MAC地址包

                           如果需要进一步过滤掉广播包和多播包，需要借助广播寄存地址；从网上资料查询得到，此处的广播寄存器地址就等效于一个校验位，能对通过的MAC地址计算并校验，
                           符合校验值得则通过MAC产生中断，不符合的则被过滤掉（自己未验证过）；本次设置该广播寄存地址全部为零；经测试发现，能够将其他的多播包和广播包去除，只接收匹配本地MAC地址的
                            数据

        3） DSP移植 ：

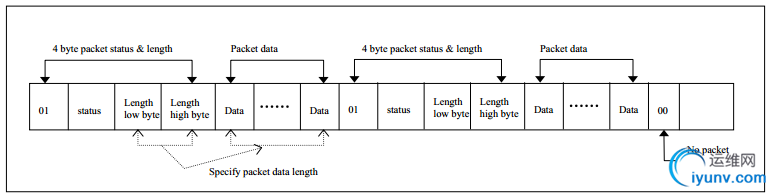

                            DM9000接受到的数据是进过MAC组帧过后的值，具体格式如下所示 ：


                            第一个byte为接受包有效标志位 ； status为状态位；数据长度；后面其实还有两位校验位

                            假设上位机PC端发送一组数据长度为1040的数据 格式为 ：FF FF FF FF FF FF　28 5b 6d 5c 58 73　保留为（4byte）   数据为（1024byte）　总共长度为  1040 byte

                            网口接受到的包格式为 ：

                            01  XX 14 04    FF FF FF FF FF FF　28 5b 6d 5c 58 73　保留为（4byte）   数据为（1024byte） CRC(4byte)；

                            接受包中的数据长度为0X414 即1044个；多出的4byte就是后面跟随的CRC

                            在移植过程中出现了一个关于读数的问题 ：
                            1、程序移植到FLASH后发现接受到的数据出现错误。

                            原因 ： DM9000内部设置从RX FIFO中将数据读取出来采用的是指针自动递增的模式；如果在有数据到来没有按照接受包的帧长度（1044）全部将数据读取出来，那么RX SRAM的自动指针是不会自动跳转回到初始位置；导致在进入中断时数据将会读取错误；



                            上图代码段想从接受到的数据中直接将信号提取出来；
                            rx_state = inw();

                            phy_addr[0] = inw(); .....

                            由于这些定义的变量只是为了将占据数据包中相应部分去除，使得读取RX FIFO 指针依次移动至有效数据位置上。然后获取有效数据位；
                            由于DSP程序代码打开了最高级别的优化，使得这些未使用的代码段直接被优化掉，使得RX FIFO指针在操作时没有移位到数据位上。

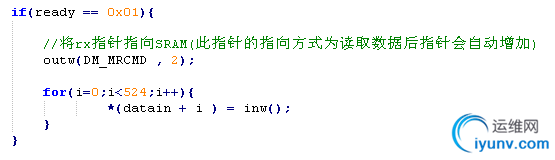

                            通过对变量添加volatile 关键字也不是全部都有效；所以将代码做了如下修改

　　　　　　　　　　

    如有错误请指正
