　　       GNS3作为使用最多的Cisco官方模拟器，是因为它使用简单，所有设置图形化，是一款非常强大的软件。但是它有一些不方便之处——GNS3在三层交换功能上无法完美模拟，另外一些协议不支持配置，例如MSTP等，同时相对消耗的CPU、内存资源比较大，因此思科官方的另一款模拟器Cisco IOU就出现在人们的视野中。
　　Cisco IOU ，又名IOU on Linux，作为Web-IOU的前身，是思科公司测试IOU时使用的模拟器，并且消耗资源很小。该模拟器在NA阶段不常用，在NP、IE阶段频繁使用。在IE阶段甚至同时用到36台路由器电脑正常运行，当然，一般需要扩充到8G内存，所以到了那个阶段，伙伴们有正当理由可以换电脑了，咳咳，你懂得！
　　但是，Cisco IOU基于Ubuntu Linux系统，操作非常的不方便，为了简化操作，国外大神将IOU从Linux系统中“挖”了出来，也就是所谓的Web-IOU。
　　Cisco Web IOU作者是Andrea Dainese，网址是http://www.routereflector.com/，本文只是提供Web-IOU中文版教程，非版权所属人。
　　那么接下来，由我为大家介绍一下Web-IOU的用法。
　　使用IOU整理来说有三个步骤：
　　1、Web-IOU的安装
　　2、导入licence和IOU
　　3、拓扑的搭建
　　首先，大家需要下载好需要用到的软件：
　　1、VMware：http://rj.baidu.com/soft/detail/13808.html?ald
　　2、Web-IOU：http://pan.baidu.com/s/1qWkCElA
　　3、谷歌chrome浏览器：http://www.google.cn/intl/zh-CN/chrome/
　　或者火狐Firefox浏览器：http://www.firefox.com.cn/download/
　　Web-IOU网盘地址如果失效，可以私信我。
　　网盘上的Web-IOU.exe是虚拟机文件导出后压缩版，已经初始化过配置、集成了licence以及IOS。
　　安装好VMware、用7z解压缩Web-IOU备用。
　　双击解压好的ovf格式文件，导入VMware虚拟机，自定义虚拟机名字和存放路径。导入虚拟机需要几分钟时间，请耐心等待。
　　导入成功后，开启Web-IOU，一些伙伴可能会卡在开机界面无法进入操作界面：
　　
　　出现这种情况，是由网卡不兼容导致的，解决方法：
　　关闭Web-IOU，选择虚拟机 - 设置移除网络适配卡，再开启IOU，等到进入操作界面后再添加网络适配卡。（只需要如此操作一次，第二次开启IOU基本上就不会出现卡住的情况）
　　然后就进入到操作界面
　　
　　默认的登陆用户名为root，密码为cisco。

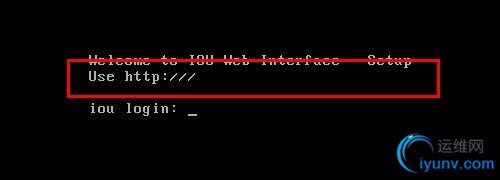

　　一些伙伴可能在操作界面的Use http栏没有IP地址：
　　
　　解决方法：
　　输入用户名密码登陆之后
　　输入：
　　[iyunv@iou ~]# cd ..
　　[iyunv@iou /]# rm -f etc/udev/rules.d/70-persistent-net.rules   (这条指令可以用Tab补全)
　　


　　后输入reboot重启IOU，重启成功后，就能发现Use http中已经有了IP。
　　因为网盘上的IOU版本已经集成当下最新的IOU版本——1.2.2-23，所以无需进行更新。如果后期有IOU版本升级时，在操作界面输入yum updata iou-web即可自动联网搜索更新包并下载。
　　以上是IOU的安装，接下来，为大家简单介绍一下Web-IOU的licence和IOS的导入
　　打开浏览器（请勿使用IE浏览器，推荐使用谷歌浏览器chrome或火狐Firefox这两款浏览器，本文以chrome为例）
　　在地址栏输入Use http的ip地址登录到Web-IOU的操作界面。
　　

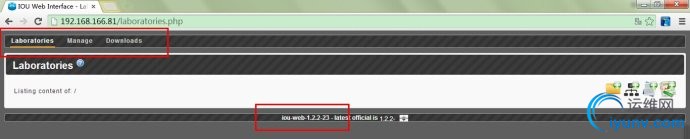

　　下方是IOU的版本信息，上方Laboratories是拓扑列表，Manage是IOU一些工具的管理：比如licence、IOU等，Download中可以导入和导出拓扑以及配置信息等。
　　打开Manage
　　
　　首先点击Manage License，输入licence信息，点击Save。
　　点击Manage IOSes，输入filename（为方便记忆，建议使用L3代表路由器，L2代表交换机。）以及Alias（别名，最好填写，方便记忆），并且选择好IOS（IOU的IOS与GNS3的IOU不可通用，IOU的IOS只是底包，IOS文件名如果带有l2字样，即代表L2二层设备IOS，反之即L3三层设备IOS）
　　网盘上放出的Web-IOU包已经集成licence以及IOS，所以可以跳过以上步骤。
　　网盘上的IOS有很多，可以选择删除掉一些，只需要留下L2 15.1N、L3 15.3以及L3 15.4，其他IOS都是旧版，可以点击右侧垃圾桶按钮移除。
　　接下来就可以进行第三步，拓扑的搭建：
　　由于IOU拓扑搭建不是图形化，建议伙伴们先手绘一份大致的拓扑图，或者用GNS3搭建一份拓扑图。
　　例如：
　　


　　
　　点击添加拓扑
　　为该拓扑添加一个Name以及描述
　　
　　接下来是IOU使用的关键部分。
　　填写NETMAP，其中的内容就是拓扑的连线信息。
　　每行的信息都代表了一根线。
　　注意：NETMAP中，冒号需用英文字符，不可用中文字符的冒号。另外不需要填写端口类型，只要填写端口的编号，参考格式如图。
　　1:0/0 2:0/0   //1和2代表设备编号，用于区分设备，可用其他数字。0/0，代表第一模块，第一端口
　　2:0/1 3:1/0   //设备2第一模块，第二端口连接设备3的第二模块，第一端口
　　3:2/0 4:0/3   //设备3第三模块，第一端口连接设备4的第一模块，第四端口
　　
　　点击Add，下方会出现：
　　
　　ID和自己在NETMAP中填写的1、2、3、4相对应。
　　根据自己的需求进行填表（设备命名，IOS，模块，图标）：

　　注意：Eth代表4E模块，Ser代表4T模块，下方数字填写的是模块数，而不是端口数，每个模块默认有四个端口。
　　图中，R1有1个4E模块（0模块为4E模块）
　　          SW有1个4E模块（0模块为4E模块）
　　          R2有2个4E模块，1个4T模块（0模块、1模块都是4E模块，2模块是4T模块）
　　          R3有1个4T模块（0模块为4T模块）
　　点击SAVE保存，下方的Images不用操作。
　　浏览器会自动跳转至拓扑界面，点击拓扑进入
　　
　　进入拓扑后可以拖动设备到合适位置，并点击Save position保存位置。（IOS默认不保存位置，若不保存位置，每次打开拓扑，图标位置都随机生成）
　　
　　点击Devices，选择开启设备（可以选择逐个开启，也可以一键开启）
　　
　　等到图标变绿后即开启成功
　　
　　接下来就可以登陆设备，由于IOU自带控制台登陆比较麻烦，推荐使用CRT登陆。
　　打开CRT，选择快速连接，选择Telnet功能，主机名为Web-IOU登陆界面的IP，端口号Web-IOU官网有说明，不论是路由器还是交换机，console编号都是从2001开始叠加。第1台设备console号为2001，第2台设备console号为2002，以此类推。
　　
　　
　　点击连接即可登陆

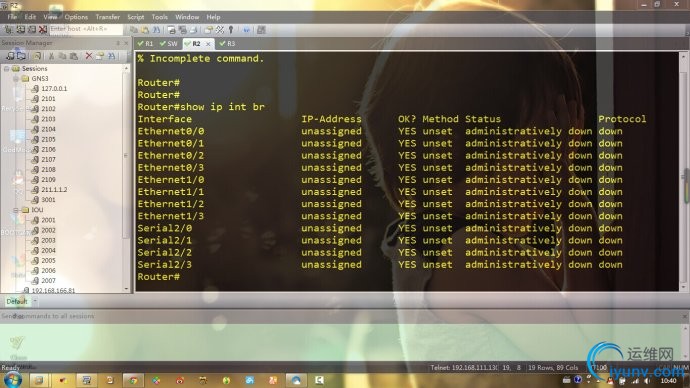

　　登陆上去以后就可以对设备进行配置。
　　IOU与GNS3比起来，在使用场合区别较大。小拓扑建议使用GNS3，大型及超大型拓扑使用IOU。
　　以上就是IOU的一些简单使用说明，如果在使用IOU过程中有疑问，或者在文中发现有错误的地方欢迎联系我进行探讨交流，共通进步。
