关于cisco ccp 或sdm管理gns3中思科路由器的成功分享

榕叶

　　本来工作环境中有一台c1841，闲来无事，升级了最新的IOS=c1841-adventerprisek9-mz.151-4.M6.bin，在xp虚拟机中安装sdm（新windows系统不支持）和在win7真实主机中安装ccp进入并管理了一下。适逢gns3-2.0.0正式发布，之前的测试版本均不能做到本文的实验效果（以前的版本有90%的时间是连接失败的，真的搞不懂原因，有时以是可以的，：）。
　　一、介绍一下ccp
　　它是SDM的升级版。
　　二、需要的安装包和环境配置
　　实验环境：
　　windows7 x64 （可以是虚拟机，可以是物理主机，由于实现环境原因，测试时用的是虚拟机）
　　GNS3-2.0.0-all-in-one.exe（安装到虚拟机中）及相应的GNS3.VM.VMware.Workstation.2.0.0.zip（需要安装vmware workstation，然后导入）。
　　注，我的主机是win10（1703），安装vmware workstation 12 pro，导入GNS3.VM.VMware.Workstation.2.0.0.zip压缩包中的GNS3 VM.ova模板。然后安装gns3，配置好并联接（配置以及导入IOS、IOU等过程请自行google，这也是一个学习探索的过程）。

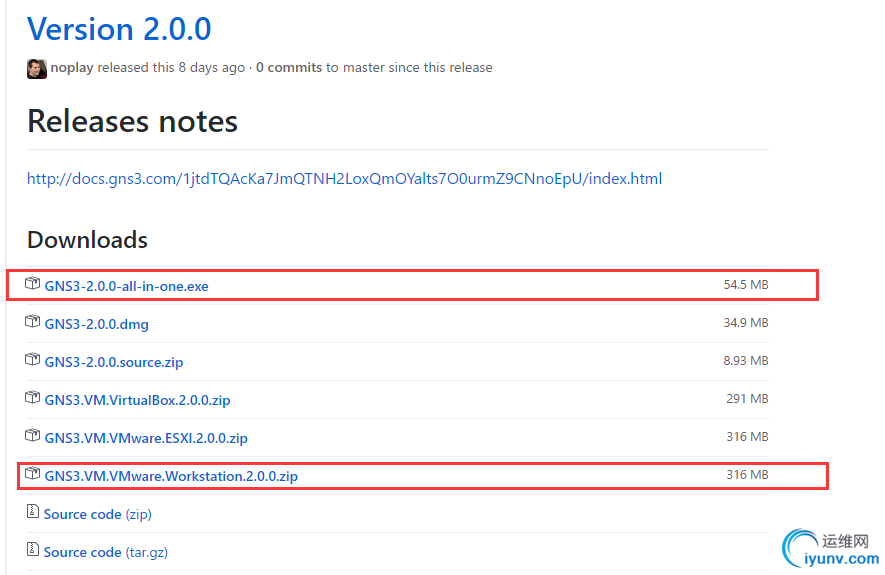

　　下载地址：
　　https://github.com/GNS3/gns3-gui/releases

　　保证以上gns3环境正常。
　　在此也提出一个最小化的测试环境：直接安装GNS3-2.0.0-all-in-one.exe到物理机win7（因为ccp不支持win10）中（也不再使用gns3-vm），导入IOS。测试ios正常在gns3中使用即可。
　　三、让gns3正常跑起来
　　下载上面的gns3，并参考如下的效果图构建拓扑。需要vmware使用的知识。
　　推荐优先测试c7200系列IOS（下图主窗口和右侧的概览供参考）

　　cloud1中的eth0是ccp联接到IOS的关键（名字不一定是这个，但起的作用才是重点）
　　如果你是用的gns3-vm：则eth0对应的是gns3-vm虚拟机上的网卡，该gns3-vm上的网卡，路由器R1c7200的f0/0地址应该与eth0在一个网段（网络）中。

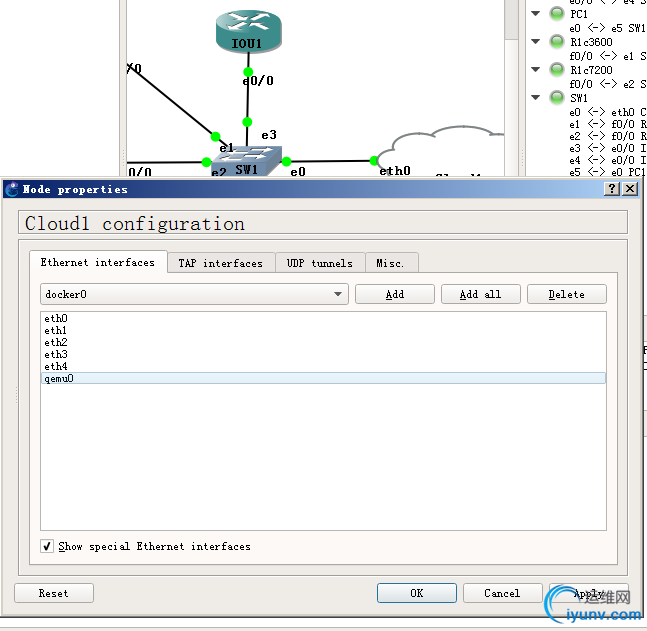

　　添加好cloud节点，右键打开配置，添加所有网卡。（提示：如果你用gns3-vm server 则实际情况如下图；如果你用最小化的gns3 local server，就会显示当前主机的相关网卡）。ccp不论是安装在虚拟机中，还是当前主机中，只要你让ccp能够连接eth0（ping通即可）。
　　下面详细说明一下：

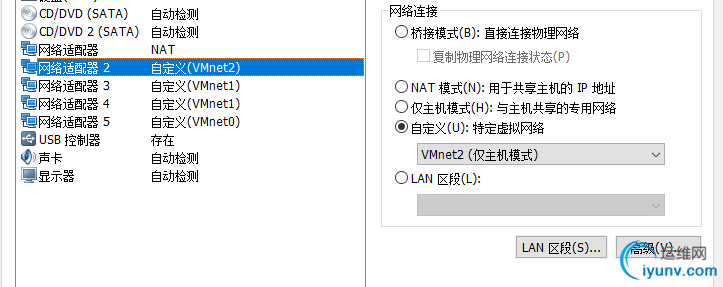

　　第一种情况：使用gns3-vm server：gns3-vm虚拟机内部网卡配置eth0地址为10.0.0.200 /24，vmware网卡模式设置到，自定义，仅主机模式vmnet2，没有的自行添加

　　在win7中（运行ccp的主机）网络设置中找到vmnet2，设置地址为10.0.0.1 /24
　　或
　　在win7中（运行ccp的主机是虚拟机）网络设置中找到本地连接，设置地址为10.0.0.1 /24 ，其外部vmware网卡模式设置到，自定义，仅主机模式vmnet2，没有的自行添加，参考gns3-vm设置的图片。
　　第二种情况：不使用gns3-vm server，只使用local server （只安装gns3即可），只需要一个gns3即可搞定。
　　详细配置，在当前win7主机中添加一个 环回网络接口，配置地址为10.0.0.1 /24。gns3中节点cloud1配置时添加所有网卡，此时eth0相当于这个环回接口。名字不重要。
　　不论哪种情况，配置好cloud1的eth0接口后，再配置IOS的地址，注意在同一网段就行了。
　　前面的拓扑中IOS R1c7200路由器与cloud1（实际也相当于一台路由器了）中间的是非可网管交换机（傻瓜交换机），添加它的目的是可以让ccp通过eth0这一个接口能同时连接周围其它的IOS或IOU，初次配置时，可以只配置R1c7200、交换机、cloud1三个节点，如下图。

　　gns3中 IOS端的配置，是摘录的，直接摘取有用部分即可。



1 Q. How do I use Cisco Configuration Professional with an integrated services router that does not have a factory default configuration
2 A. Steps to run Cisco Configuration Professional on a Cisco router with a non-factory default configuration follow:
3 Step 1. Connect to your router using Telnet or SSH or through the console.Enter the global configuration mode using the command:
4 Router(config)# enable
5 Step 2. Enable the router HTTP or HTTPS server using the following Cisco IOS Software commands:
6 If HTTP and HTTPS are enabled and configured to use nonstandard port numbers, you can skip this step and simply use the port number already configured.
7 Router(config)# ip http server
8 Router(config)# ip http secure-server
9 Router(config)# ip http authentication local
10 Note: HTTPS is enabled only for cryptography-enabled Cisco IOS Software images.
11 Step 3. Create a user with privilege level 15.
12 Router(config)# username <username> privilege 15 password 0 <password>
13 Note: Replace <username> and <password> with the username and password that you want to configure.
14 Step 4. Configure SSH and Telnet for local login and privilege level 15:
15 Router(config)# line vty 0 4
16 Router(config-line)# privilege level 15
17 Router(config-line)# login local
18 Router(config-line)# transport input telnet
19 Router(config-line)# transport input telnet ssh
20 Router(config-line)# exit
21 Step 5. (Optional) Enable local logging to support the log monitoring function:
22 Router(config)# logging buffered 51200 warning
　　以上IOS配置摘自：
　　http://www.cisco.com/c/en/us/products/collateral/cloud-systems-management/configuration-professional/qa_c67_494831.html
　　或
　　http://www.cisco.com/c/en/us/support/cloud-systems-management/configuration-professional/products-installation-guides-list.html
　　四、ccp的安装配置部分到了
　　1.软件安装包3个，安装时没有太多配置的地方，直接next一步步往下走即可。（建议最后安装ccp，下文也附有ccp安装环境要求的截图）
　　　　flashplayer_24_ax_debug_24.0.0.194.exe
　　　　jdk-6u45-windows-i586.exe
　　　　cisco-config-pro-k9-pkg-2_8-en.exe 这个是ccp安装包
　　相关下载
　　Cisco Configuration Professional 2.x　版本不要下载最新的，v2.8的就行了。
　　链接：http://pan.baidu.com/s/1nvpzAnn 密码：ov9a
　　http://www.cisco.com/c/en/us/support/cloud-systems-management/configuration-professional/products-release-notes-list.html
　　http://www.cisco.com/c/en/us/products/cloud-systems-management/configuration-professional/index.html
　　java
　　http://www.oracle.com/technetwork/java/archive-139210.html
　　adobe flash player 请自行搜索下载

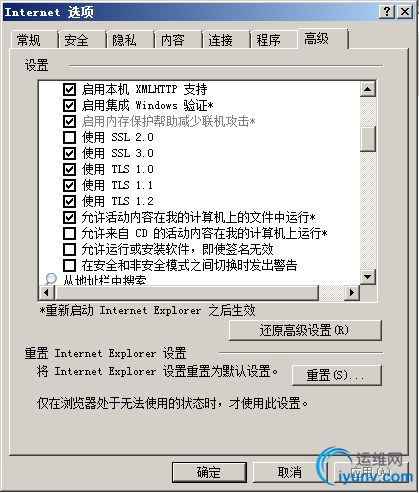

　　安装java和flashplayer后，设置一下IE浏览器，TLS1.x、弹窗阻止。再安装ccp，一般可以直接打开ccp了。

　　附截图：
　　如果，JRE运行环境和Adobe Flash Player不安装，ccp安装最后会提示需要的环境不满足。如果不能进入时请

　　下图，ccp的安装系统要求：
　　摘自：http://www.cisco.com/c/en/us/td/docs/net_mgmt/cisco_configuration_professional/v2_7/rlsnts/ccp_v27_rel_notes.html

　　四、1 首次进入ccp
　　ccp初次进入时要求填写思科账号，可以跳，直接到下图，填写IOS配置的ip、vty 登陆用的username和password，勾选查找设备，点击OK。更多，详见官网介绍。

　　ccp安装完成正常进入后的基本使用：
　　Basic Router Configuration Using Cisco Configuration Professional - Cisco.pdf
　　http://www.cisco.com/c/en/us/support/docs/cloud-systems-management/configuration-professional/111999-basic-router-config-ccp-00.html
　　分享到此，其中细节不再赘述
　　回头读一读，真的好混乱^_^
　　...
