一：访问控制列表概述

·访问控制列表（ACL）是应用在路由器接口的指令列表。这些指令列表用来告诉路由器哪些数据包可以通过，哪些数据包需要拒绝。

·工作原理：它读取第三及第四层包头中的信息，如源地址、目的地址、源端口、目的端口等。根据预先设定好的规则对包进行过滤，从而达到访问控制的目的。

·实际应用：           阻止某个网段访问服务器。
                                     阻止A网段访问B网段，但B网段可以访问A网段。
                                      禁止某些端口进入网络，可达到安全性。

二：标准ACL

·  标准访问控制列表只检查被路由器路由的数据包的源地址。若使用标准访问控制列表禁用某网段，则该网段下所有主机以及所有协议都被禁止。 如禁止了A网段，则 A网段下所有的主机都不能访问服务器，而B网段下的主机却可以。
      用1----99之间数字作为表号
     一般用于局域网，所以最好把标准ACL应用在离目的地址最近的地方。


·标准ACL的配置：
router（config）#access-list   表号   deny(禁止)    网段/IP地址    反掩码
                                 ********禁止某各网段或某个IP

router（config）#access-list   表号   permit（允许）   any
注：默认情况下所有的网络被设置为禁止，所以应该放行其他的网段。

router（config）#interface 接口       ******进入想要应用此ACL的接口（因为访问控制列表只能应用在接口模式下）

router（config-if）#ip  access-group   表号     out/in       ***** 设置在此接口下为OUT或为IN

  其中router(config)#access-list 10 deny 192.168.0.1 0.0.0.0                                    =
         router(config)#access-list 10 deny    host 192.168.0.1

          router(config)#access-list  10 deny  0.0.0.0 255.255.255.255                          =
          router(config)#access-list  10  deny   any

router#show access-lists                 ******查看访问控制列表。

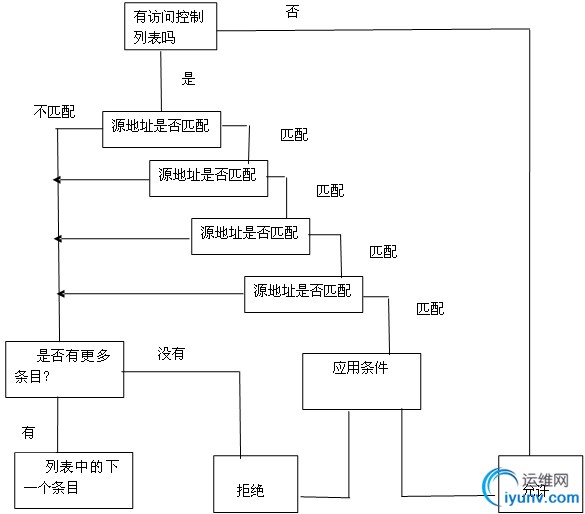

·标准访问控制列表的工作原理。
（每当数据进入路由器的每口接口下，都会进行以下进程。）

注：当配置访问控制列表时，顺序很重要。要确保按照从具体到普遍的次序来排列条目。
如：想要拒绝一个具体的主机地址并且允许其他主机，那么要确保有关这个具体主机的条目最新出现。

三：扩展ACL


·扩展访问控制列表对数据包源地址、目的地址、源端口、目的端口都进行检查。若使用扩展访问控制列表禁止某网段访问别的网段，则A网段下所有主机不能访问B网段，而B网段下的主机可以访问A网段。
    用100----199之间数字作为表号
     一般用于外网，所以最好把扩展ACL应用在离源地址最近的地方。

·配置扩展访问控制列表。
router(config)#access-list   表号     deny(禁止)   协议   源IP地址/网段    反掩码    目的IP地址/网段     反掩码    eq  端口
                                                       ******禁止A网段（源网段）下的某协议（或某端口）访问B网段（目的网段）

router（config）#access-list  表号     permit    ip  any  any
注：扩展ACL默认情况下所有的网络也被设置为禁止，所以应该放行其他的网段。

router（config）#interface 接口          **********进入想要应用此ACL的接口

router（config-if）#ip access-group  表号  out/in          ******激活该接口下咋访问控制列表，并根据实际情况设置此接口为OUT/in。

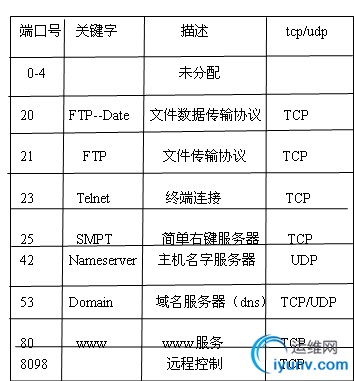

·常用端口及所属协议。



·扩展访问控制列表的工作原理：
（每当数据进入路由器的每口接口下，都会进行以下进程。）
