Cisco配置单臂路由及静态路由

123sw

　　实验环境：

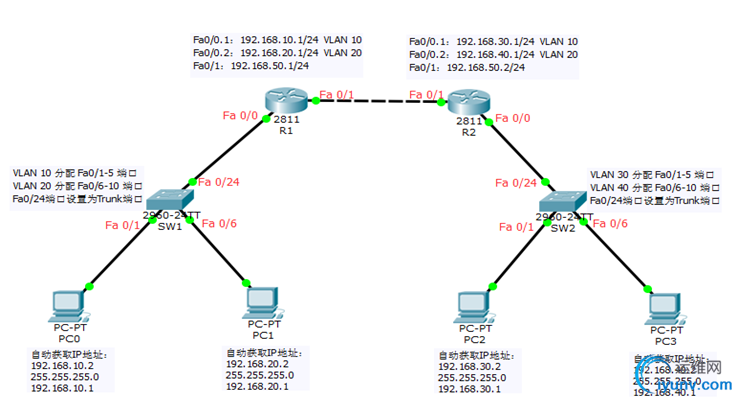

　　如图下图所示，PC0、PC1、PC2、PC3分别属于不同的VLAN，通过配置单臂路由及静态路由，实现不同VLAN之间的PC能相互访问。

　　操作步骤：
　　1、 思科 2960交换机SW1配置信息：
　　#特权模式下进入vlan子模式
　　Switch#vlan database
　　#创建vlan 10并命名vlan10
　　Switch(vlan)#vlan 10 name vlan10
　　#创建vlan 20并命名vlan20
　　Switch(vlan)#vlan 20 name vlan20
　　#全局模式下进入fa0/1-5端口
　　Switch(config)#interface range fastEthernet 0/1-5
　　#设置工作模式为access，只允许一个vlan通过
　　Switch(config-if-range)#switchport mode access
　　#允许vlan 10 通过
　　Switch(config-if-range)#switchport access vlan 10
　　#激活端口
　　Switch(config-if-range)#no shutdown
　　#全局模式下进入fa0/6-10端口
　　Switch(config)#interface range fastEthernet 0/6-10
　　#设置工作模式为access，只允许一个VLAN通过
　　Switch(config-if-range)#switchport mode access
　　#允许vlan 20 通过
　　Switch(config-if-range)#switchport access vlan 20
　　#激活端口
　　Switch(config-if-range)#no shutdown
　　#全局模式下进入到fa0/24端口
　　Switch(config)#interface fastEthernet 0/24
　　#设置工作模式为trunk，允许多个VLAN通过
　　Switch(config-if)#switchport mode trunk
　　#激活端口
　　Switch(config-if)#no shutdown
　　2、 思科 2960交换机SW2配置信息：
　　#特权模式下进入vlan子模式
　　Switch#vlan database
　　#创建valn 30命名vlan30
　　Switch(vlan)#vlan 30 name vlan30
　　#创建valn 40命名vlan40
　　Switch(vlan)#vlan 40 name vlan40
　　#全局模式下进入fa0/1-5端口
　　Switch(config)#interface range fastEthernet 0/1-5
　　#设置工作模式为access，只允许一个VLAN通过
　　Switch(config-if-range)#switchport mode access
　　#允许vlan 30通过
　　Switch(config-if-range)#switchport access vlan 30
　　#激活端口
　　Switch(config-if-range)#no shutdown
　　#全局模式下进入 fa0/6-10端口
　　Switch(config)#interface range fastEthernet 0/6-10
　　#设置工作模式为access，只允许一个VLAN通过
　　Switch(config-if-range)#switchport mode access
　　#允许vlan 30通过
　　Switch(config-if-range)#switchport access vlan 40
　　#激活端口
　　Switch(config-if-range)#no shutdown
　　#全局模式下进入fa0/24端口
　　Switch(config)#interface fastEthernet 0/24
　　#设置工作模式为trunk，允许多个VLAN通过
　　Switch(config-if)#switchport mode trunk
　　#激活端口
　　Switch(config-if)#no shutdown
　　3、 思科 2811路由R1配置信息：
　　#全局模式下进入fa0/0.1虚拟子接口
　　Router(config)#interface fastEthernet 0/0.1
　　#将虚拟子接口fa0/0.1划分到vlan 10并封装格式为802.1q
　　Router(config-subif)#encapsulation dot1Q 10
　　#进入fa0/0.2虚拟子接口
　　Router(config)#interface fastEthernet 0/0.2
　　#将虚拟子接口fa0/0.2划分到vlan 20并封装格式为802.1q
　　Router(config-subif)#encapsulation dot1Q 20
　　#全局模式下进入fa0/0.1虚拟子接口
　　Router(config)#interface fastEthernet 0/0.1
　　#设置IP地址及子网掩码
　　Router(config-subif)#ip address 192.168.10.1 255.255.255.0
　　#激活虚拟子接口fa0/0.1
　　Router(config-subif)#no shutdown
　　##进入fa0/0.2虚拟子接口
　　Router(config)#interface fastEthernet 0/0.2
　　#设置IP地址及子网掩码
　　Router(config-subif)#ip address 192.168.20.1 255.255.255.0
　　#激活虚拟子接口fa0/0.2
　　Router(config-subif)#no shutdown
　　#全局模式下进入fa0/0端口
　　Router(config)#interface fastEthernet 0/0
　　#激活端口
　　Router(config-if)#no shutdown
　　#全局模式下进入fa0/1端口
　　Router(config)#interface fastEthernet 0/1
　　#设置IP地址及子网掩码，主要用于跟对端路由R2连接
　　Router(config-if)#ip address 192.168.50.1 255.255.255.0
　　#激活端口
　　Router(config-if)#no shutdown
　　#全局模式下创建dhcp地址命名为vlan10
　　Router(config)#ip dhcp pool vlan10
　　#设置vlan 10获取的IP地址及子网掩码
　　Router(dhcp-config)#network 192.168.10.0 255.255.255.0
　　#设置vlan 10的dhcp默认路由
　　Router(dhcp-config)#default-router 192.168.10.1
　　#创建dhcp地址命名为vlan20
　　Router(config)#ip dhcp pool vlan20
　　#设置vlan 20获取的IP地址及子网掩码
　　Router(dhcp-config)#network 192.168.20.0 255.255.255.0
　　#设置vlan 20的dhcp默认路由
　　Router(dhcp-config)#default-router 192.168.20.1
　　#全局模式下开通DHCP服务功能
　　Router(config)#service dhcp
　　#设置静态路由，允许192.168.30 网段的IP通过192.168.50.2路由访问R2
　　Router(config)#ip route 192.168.30.0 255.255.255.0 192.168.50.2
　　#设置静态路由，允许192.168.40 网段的IP通过192.168.50.2路由访问R2
　　Router(config)#ip route 192.168.40.0 255.255.255.0 192.168.50.2
　　#特权模式下查看路由表
　　Router#show ip route
　　#特权模式下查看配置信息
　　Router#show running-config
　　
　　4、 思科 2811路由R2配置信息：
　　#全局模式下进入fa0/0.1虚拟子接口
　　Router(config)#interface fastEthernet 0/0.1
　　#将虚拟子接口fa0/0.1划分到vlan 30并封装格式为802.1q
　　Router(config-subif)#encapsulation dot1Q 30
　　#进入fa0/0.2虚拟子接口
　　Router(config)#interface fastEthernet 0/0.2
　　#将虚拟子接口fa0/0.2划分到vlan 40并封装格式为802.1q
　　Router(config-subif)#encapsulation dot1Q 40
　　#全局模式下进入fa0/0.1虚拟子接口
　　Router(config)#interface fastEthernet 0/0.1
　　#设置IP地址及子网掩码
　　Router(config-subif)#ip address 192.168.30.1 255.255.255.0
　　#激活虚拟子接口fa0/0.1
　　Router(config-subif)#no shutdown
　　#全局模式下进入fa0/0.2虚拟子接口
　　Router(config)#interface fastEthernet 0/0.2
　　#设置IP地址及子网掩码
　　Router(config-subif)#ip address 192.168.40.1 255.255.255.0
　　#激活虚拟子接口fa0/0.2
　　Router(config-subif)#no shutdown
　　#全局模式下进入fa0/0端口
　　Router(config)#interface fastEthernet 0/0
　　#激活端口
　　Router(config-if)#no shutdown
　　#全局模式下进入fa0/1端口
　　Router(config)#interface fastEthernet 0/1
　　#配置IP地址及子网掩码，主要用于跟对端路由R1连接
　　Router(config-if)#ip address 192.168.50.2 255.255.255.0
　　#激活端口
　　Router(config-if)#no shutdown
　　#全局模式下创建dhcp地址命名为vlan 30
　　Router(config)#ip dhcp pool vlan30
　　#设置vlan 30获取的IP地址及子网掩码
　　Router(dhcp-config)#network 192.168.30.1 255.255.255.0
　　#设置vlan 30的dhcp默认路由
　　Router(dhcp-config)#default-router 192.168.30.1
　　#全局模式下创建dhcp地址命名为vlan 40
　　Router(config)#ip dhcp pool vlan40
　　#设置vlan 40获取的IP地址及子网掩码
　　Router(dhcp-config)#network 192.168.40.1 255.255.255.0
　　#设置vlan 40的dhcp默认路由
　　Router(dhcp-config)#default-router 192.168.40.1
　　#全局模式下开通DHCP服务功能
　　Router(config)#service dhcp
　　#设置静态路由，允许192.168.10 网段的IP通过192.168.50.1路由访问R1
　　Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.50.1
　　#设置静态路由，允许192.168.20 网段的IP通过192.168.50.1路由访问R1
　　Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.50.1
　　#特权模式下查看路由表
　　Router#show ip route
　　#特权模式下查看配置信息
　　Router#show running-config

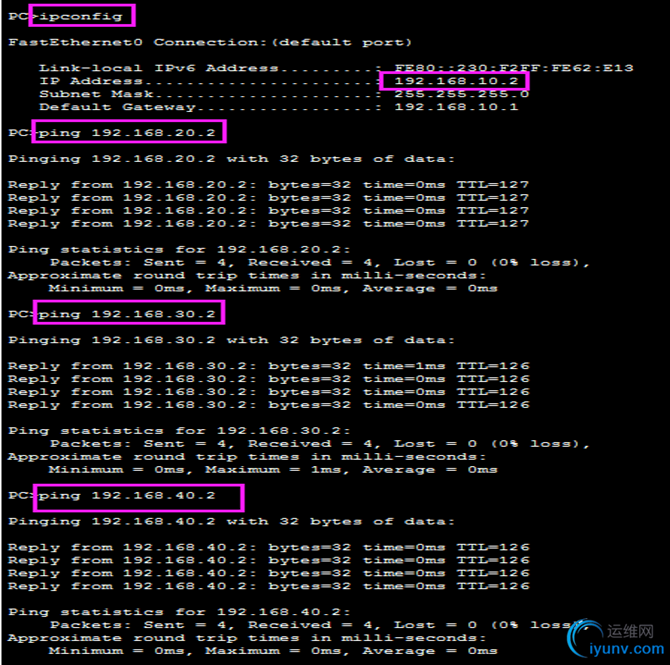

　　5、 PC0电脑使用ping命令测试PC1、PC2、PC3的连通性
