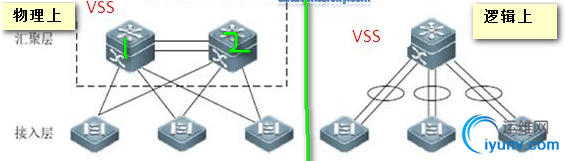

VSS虚拟交换系统

师傅你而

下面介绍一下如何在CISCO交换机上配置VSS，具体配置如下：
//在CISCO1 上配置vss域，两台设备都要在同一个域中
Cisco-1(confgi)#switch virtual domain 100  //在Cisco-1 上配置Virtual Switch Domain
Cisco-1(config-vs-domain)#switch 1  //配置Cisco-1 的Virtual Switch 号码为1

//配置VSL  Port Channel和Ports
Cisco-1(config)#interface port-channel 10   //配置Cisco 1上的Port Channel 为10
Cisco-1(config-if)# switch virtual link 1   //将Cisco 1 port Channnel 10配置为vsl链路
Cisco-1 (config-if)#no shutdown  //激活port Channel

//在Cisco-1上配置物理口加入vsl 关联的Port Channel中
Cisco-1(config)#interface range tenGigabitEthernet 1/1-2    //进入Cisco 1 的接口range t1/1-2
Cisco-1(config-if) #channel-group 10 mode on    //将这些接口加入到channel group 10
Cisco-1(config-if)#no shutdown     //激活以上接口

//在Cisco 2 上做的配置
Cisco-2(confgi)#switch virtual domain 100  //在Cisco-2 上配置Virtual Switch Domain
Cisco-2(config-vs-domain)#switch 2  //配置Cisco-2 的Virtual Switch 号码为2

//配置VSL  Port Channel和Ports
Cisco-2(config)#interface port-channel 10  //配置Cisco2上的Port Channel 为10
Cisco-2(config-if)# switch virtual link 2  //将Cisco 2 port Channnel 10配置为vsl链路
Cisco-2(config-if)#no shutdown  //激活port Channel

//在Cisco-2 上配置物理口加入vsl 关联的Port Channel中
Cisco-2(config)#interface range tenGigabitEthernet 1/2-3  //进入Cisco 2 的接口range t1/2-3
Cisco-2(config-if) #channel-group 10 mode on    //将这些接口加入到channel group 10
Cisco-2(config-if)#no shutdown    //激活以上接口

//以上信息配置完后确认一下两台交换机上的的PFC模式匹配,如果不匹配的话,
VSS将会进入RPR模式,可输入show platform hardware pfc mode 显示目前的PDC模式.
如果只有一个交换机处于PFC3CXL模式,那么可使用如下命令platform hardware vsl pfc mode pfc3c

Cisco-1# show platform hardware pfc mode     //确认两台交换机上的PFC 操作模式匹配, 确认VSS处于SSO 模式
Cisco-2#show platform hardware pfc mode      //确认两台交换机上的PFC 操作模式匹配, 确认VSS处于SSO 模式
Cisco-1# platform hardware vsl pfc mode pfc3c      //设置交换机1的PFC操作模式为PFC3C,这个命令是可选的
Cisco-2# platform hardware vsl pfc mode pfc3c

//最后将两个设备切换为virtual模式也就是组建VSS。记住保存配置重启后VSS才可以生效。
Cisco-1# switch convert mode virtual
Cisco-2# switch convert mode virtual
注：交换机上输入switch accept mode virtual 命令后, 在主和备交换机上的更新配置会自动保存到其startup 配置文件中.
　　优化配置
　　配置双主机检测及例外口
　　1.当VSL的所有物理链路都异常断开时，从机箱认为主机箱丢失会切换成主机箱，网络中将出现两台主机箱，两台机箱的配置完全相同，在三层，两台机箱的任何一个虚接口（VLAN接口和环回接口等等）的配置相同，网络中将会出现IP地址冲突，导致网络不可用。
　　2.配置双主机检测机制后，BFD专用链路会根据双主机报文的收发检测出存在双主机箱，系统将根据双主机检测规则选择一台机箱(低优先级机箱）进入恢复（recovery）模式，除VSL端口、MGMT口和管理员指定的例外端口（保留作为设备其他端口shutdown时可以Telnet）以外，其它端口都被强制关闭。
