  cisco交换机如何配置telnet,cisco交换机配置telnet是一项比较基本的工作,如果作为一名网管人员,这个是必须具备的基本能力之一。今天在这里就和大家分享一下,cisco交换机如何配置telnet。

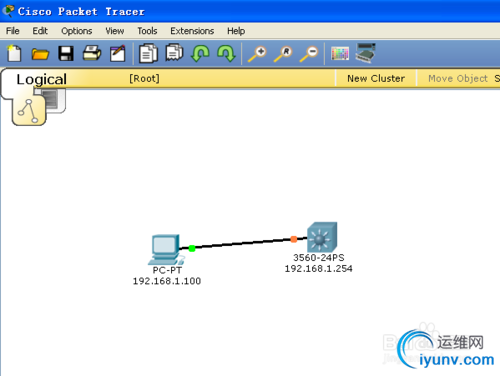

  网络测试的基本拓扑如下:



工具/原料




  • cisco packet tracer

  • 互联网电脑

方法/步骤




  • 1

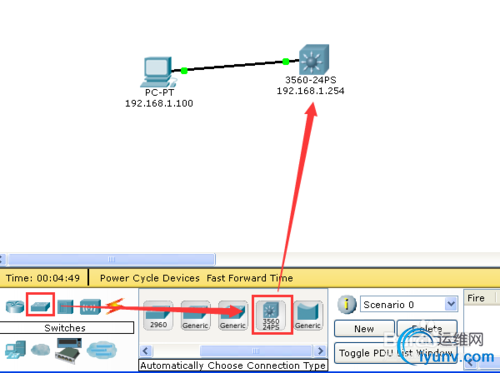

      cisco交换机如何配置telnet,步骤一:打开cisco packet tracer工具主界面,分别拖入一台c3560交换机和一台主机。

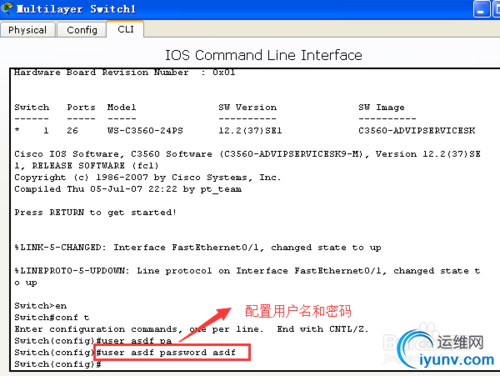

  •   cisco交换机如何配置telnet,步骤二:点击交换机开始配置,首先配置用户名和密码。
      user asdf password asdf

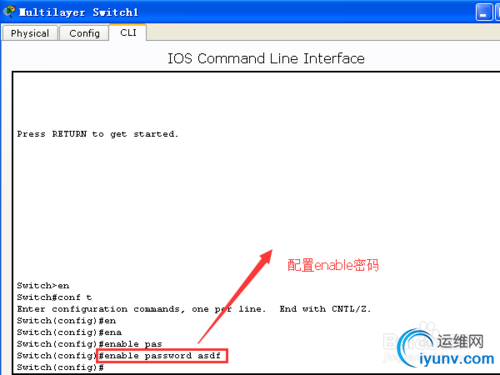

  •   cisco交换机如何配置telnet,步骤三:然后配置enable密码,也就是特权密码。
      enable password asdf

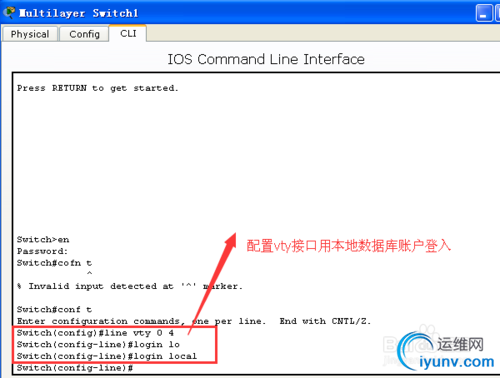

  •   cisco交换机如何配置telnet,步骤四:接着,配置vty接口,使用本地数据库用户密码登入。
      line vty 0 4
      login local

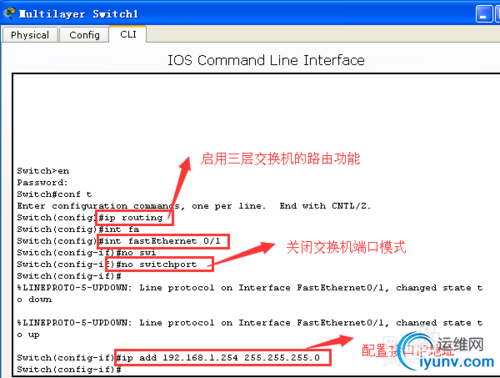

  •   cisco交换机如何配置telnet,步骤五:接着:
      ip routing:开启三层交换机的路由功能;
      no switchport:关闭交换机端口模式;
      ip address 192.168.1.254 255.255.255.0:配置接口IP地址;

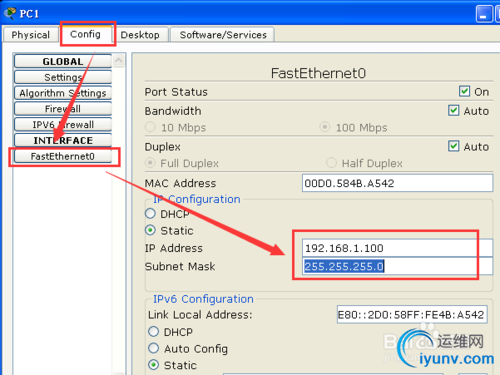

  •   cisco交换机如何配置telnet,步骤六:接着配置PC机,切换到config标签页,点击底部的“FastEthernet”,然后配置静态的IP地址如下图所示。




  •   cisco交换机如何配置telnet,步骤七:然后配置PC机的网关。




  •   cisco交换机如何配置telnet,步骤八:接着调用PC机的cmd命令行程序。




  •   cisco交换机如何配置telnet,步骤九:输入ipconfig /all命令查看PC机的配置情况。




  •   cisco交换机如何配置telnet,步骤十:输入
      ping 192.168.1.254
      命令,查看网络连接情况,由下图可以发现网络已经联通了。

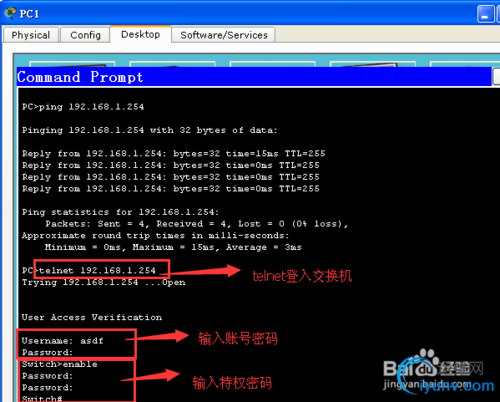

  •   cisco交换机如何配置telnet,步骤十一:
      接着telnet交换机:telnet 192.168.1.254
      然后输入账号密码和特权密码。
