传输层协议TCP和UDP分析

永夜海

　　分析所用软件下载：Wireshark-win32-1.10.2.exe
　　阅读导览
　　1. 分析应用TCP协议，以及TCP链接管理
　　2. 分析应用UDP协议
　　分析要求
　　（1）TCP部分：

• 学习3CDaemon FTP 服务器的配置和使用

• 设计应用以获取tcp报文

• 分析tcp报文的格式与内容（分析至少5个报文，并理解它们之间的关系）

• 分析TCP 连接建立的 "三次握手"过程，找到 对应的报文


　　（2）UDP部分：

• 学习Cisco TFTP Server的配置和使用

• 设计应用以获取udp报文

• 分析udp报文的格式与内容（分析至少5个报文，并理解它们之间的关系）

• 分析UDP 报文与TCP 报文有何不同？体会UDP 协议和TCP 协议的区别


　　分析内容
　　（1）TCP部分：

• 学习3CDaemon FTP 服务器的配置和使用


　　下载安装3CDaemon软件并配置FTP服务器部分

• 设计应用以获取tcp报文


　　使用3CDaemon 系统内置的匿名帐户 "anonymous"登陆FTP 服务器以获取TCP报文

• 分析tcp报文的格式与内容（分析至少5个报文，并理解它们之间的关系）


　　分析见第四部分

• 分析TCP 连接建立的 "三次握手"过程，找到 对应的报文


　　（2）UDP部分：

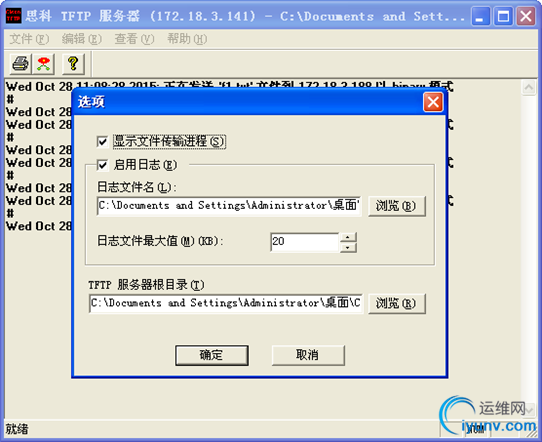

• 学习Cisco TFTP Server的配置和使用


　　配置Cisco TFTP Server

• 设计应用以获取udp报文


　　使用Windows 命令行模式下的TFTP 客户端命令连接TFTP服务器，下载f1.txt文件：
　　TFTP –i 172.18.3.188 GET f1.txt
　　上传f2.txt文件：
　　TFTP -i 172.18.3.188 PUT f2.txt
　　同时抓包以获取UDP报文

• 分析udp报文的格式与内容（分析至少5个报文，并理解它们之间的关系）


　　分析见第四部分

• 分析UDP 报文与TCP 报文有何不同？体会UDP 协议和TCP 协议的区别


　　分析结果及总结
　　1. 获取并分析tcp报文
　　（1）登录ftp服务器：172.18.3.154建立TCP连接的SYN报文：
　　07a200151ea58e8f000000008002ffff5ad20000020405b40103030301010402

　　源端口：07a2
　　Source port: abr-api (1954)
　　目的端口：0015
　　Destination port: ftp (21)
　　序号：1e a5 8e 8f
　　Sequence number: 0 (relative sequence number)
　　首部长度：8
　　Header length: 32 bytes
　　码元比特：02
　　Flags: 0x002 (SYN)
　　窗口：ff ff
　　Window size value: 65535
　　Calculated window size: 65535
　　校验和：5ad2
　　Checksum: 0x5ad2 [validation disabled]
　　选项：02 04 05 b4 01 03 03 03 01 01 04 02
　　Options: (12 bytes), Maximum segment size, No-Operation (NOP), Window scale, No-Operation (NOP), No-Operation (NOP), SACK permitted

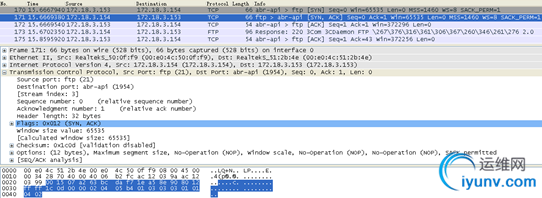

　　（2）登录ftp服务器：172.18.3.154建立TCP连接的SYN+ACK报文：
　　00e04c512b4e00e04c500ff9080045000034287040004006b2fcac12039aac120399001507a263bcdaf71ea58e908012ffff1c0d0000020405b40103030301010402
　　源端口：00 15
　　Source port: ftp (21)
　　目的端口：07 a2
　　Destination port: abr-api (1954)
　　序号：63 bc da f7
　　Sequence number: 0 (relative sequence number)
　　确认号：1e a5 8e 90
　　Acknowledgment number: 1 (relative ack number)
　　首部长度：8
　　Header length: 32 bytes
　　码元比特：12
　　Flags: 0x012 (SYN, ACK)
　　窗口：ff ff
　　Window size value: 65535
　　Calculated window size: 65535
　　校验和：1c 0d
　　Checksum: 0x1c0d [validation disabled]
　　选项：020405b40103030301010402
　　Options: (12 bytes), Maximum segment size, No-Operation (NOP), Window scale, No-Operation (NOP), No-Operation (NOP), SACK permitted

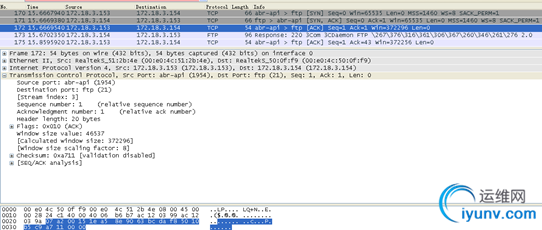

　　（3）登录ftp服务器：172.18.3.154建立TCP连接的第二个ACK报文：
　　07a200151ea58e9063bcdaf85010b5c9a7110000

　　源端口：07a2
　　Source port: abr-api (1954)
　　目的端口：0015
　　Destination port: ftp (21)
　　序号：1e a5 8e 90
　　Sequence number: 1 (relative sequence number)
　　确认号：63 bc da f8
　　Acknowledgment number: 1 (relative ack number)
　　首部长度：5
　　Header length: 20 bytes
　　码元比特：10
　　Flags: 0x010 (ACK)
　　窗口：b5 c9
　　Window size value: 46537
　　Calculated window size: 372296
　　Window size scaling factor: 8
　　校验和：a7 11
　　Checksum: 0xa711 [validation disabled]
　　（4）ftp服务器：172.18.3.154断开TCP连接的FIN+ACK seq=x报文：
　　00e04c512b4e00e04c500ff908004500002854fb40004006867dac12039aac12039900150966cb76f9c531de53865011b5b846a70000000000000000
　　源端口：00 15
　　Source port: ftp (21)
　　目的端口：09 66
　　Destination port: jediserver (2406)
　　序号：cb 76 f9 c5
　　Sequence number: 437 (relative sequence number)
　　确认号：31 de 53 86
　　Acknowledgment number: 135 (relative ack number)
　　首部长度：5
　　Header length: 20 bytes
　　码元比特：11
　　Flags: 0x011 (FIN, ACK)
　　窗口：b5 b8
　　Window size value: 46520
　　Calculated window size: 372160
　　Window size scaling factor: 8
　　校验和：46 a7
　　Checksum: 0x46a7 [validation disabled]
　　（5）ftp服务器：172.18.3.154断开TCP连接的ACK x+1报文：
　　0966001531de5386cb76f9c65010b59346cc0000

　　源端口：09 66
　　Source port: jediserver (2406)
　　目的端口：00 15
　　Destination port: ftp (21)
　　序号：31 de 53 86
　　Sequence number: 135 (relative sequence number)
　　确认号：cb 76 f9 c6
　　Acknowledgment number: 438 (relative ack number)
　　首部长度：5
　　Header length: 20 bytes
　　码元比特：10
　　Flags: 0x010 (ACK)
　　窗口：b5 93
　　Window size value: 46483
　　Calculated window size: 371864
　　Window size scaling factor: 8
　　校验和：46 cc
　　Checksum: 0x46cc [validation disabled]

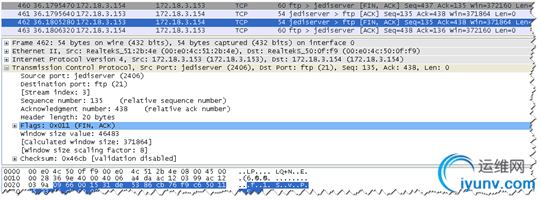

　　（6）ftp服务器：172.18.3.154断开TCP连接的FIN seq =y ，ACK +1报文：
　　0966001531de5386cb76f9c65011b59346cb0000

　　源端口：09 66
　　Source port: jediserver (2406)
　　目的端口：00 15
　　Destination port: ftp (21)
　　序号：31 de 53 86
　　Sequence number: 135 (relative sequence number)
　　确认号：cb 76 f9 c6
　　Acknowledgment number: 438 (relative ack number)
　　首部长度：5
　　Header length: 20 bytes
　　码元比特：11
　　Flags: 0x011 (FIN, ACK)
　　窗口：b5 93
　　Window size value: 46483
　　Calculated window size: 371864
　　Window size scaling factor: 8
　　校验和：46 cb
　　Checksum: 0x46cb [validation disabled]
　　（7）ftp服务器：172.18.3.154断开TCP连接的ACK y+1报文：
　　00e04c512b4e00e04c500ff908004500002854fc40004006867cac12039aac12039900150966cb76f9c631de53875010b5b846a60000000000000000

　　源端口：00 15
　　Source port: ftp (21)
　　目的端口：09 66
　　Destination port: jediserver (2406)
　　序号：cb 76 f9 c6
　　Sequence number: 438 (relative sequence number)
　　确认号：31 de 53 87
　　Acknowledgment number: 136 (relative ack number)
　　首部长度：5
　　Header length: 20 bytes
　　码元比特：10
　　Flags: 0x010 (ACK)
　　窗口：b5 b8
　　Window size value: 46520
　　Calculated window size: 372160
　　Window size scaling factor: 8
　　校验和：46 a6
　　Checksum: 0x46a6 [validation disabled]
　　对于TCP连接建立过程：
　　客户端发送序号为x的SYN报文，服务器接收后发送序号为y的SYN与序号为x+1 的ACK 报文，客户端接收后，发送序号为y+1的ACK报文，TCP以此顺序建立三次握手。
　　对于TCP连接的正常关闭：
　　网点1发送序号为x的FIN报文，网点2接收后发送序号为x+1的ACK 报文，网点2再发送序号为y的FIN与序号为x+1的ACK报文，网点1接收后发送序号为y+1的ACK报文，网点2接收该报文，连接正常关闭，此为改进的三次握手方法。
　　2. 获取并分析UDP报文
　　（1）TFTP –i 172.18.3.188 GET f1.txt的第一个UDP报文：
　　0c3e00450017bd5c

　　源端口：0c 3e
　　Source Port: 3134 (3134)
　　目的端口：0045
　　Destination Port: 69 (69)
　　报文长度：00 17
　　Length: 23
　　校验和：bd 5c
　　Checksum: 0xbd5c [validation disabled]
　　数据为TFTP报文

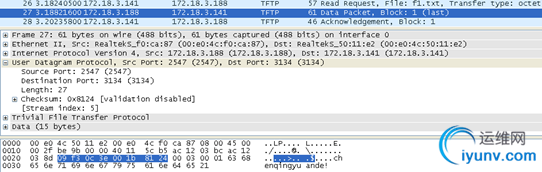

　　（2）TFTP –i 172.18.3.188 GET f1.txt的第二个UDP报文：
　　09f30c3e001b8124

　　源端口：09 f3
　　Source Port: 2547 (2547)
　　目的端口：0c3e
　　Destination Port: 3134 (3134)
　　报文长度：00 1b
　　Length: 27
　　校验和：81 24
　　Checksum: 0x8124 [validation disabled]
　　数据为TFTP报文

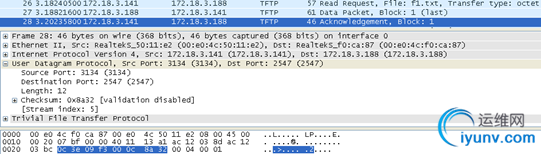

　　（3）TFTP –i 172.18.3.188 GET f1.txt的第三个UDP报文：
　　0c3e09f3000c8a32

　　源端口：0c 3e
　　Source Port: 3134 (3134)
　　目的端口：09 f3
　　Destination Port: 2547 (2547)
　　报文长度：00 0c
　　Length: 12
　　校验和：8a 32
　　Checksum: 0x8a32 [validation disabled]
　　数据为TFTP报文
　　（4）TFTP –i 172.18.3.188 PUT f2.txt的第一个UDP报文：
　　0d1d00450017bc7b

　　源端口：0d 1d
　　Source Port: 3357 (3357)
　　目的端口：00 45
　　Destination Port: 69 (69)
　　报文长度：00 17
　　Length: 23
　　校验和：bc 7b
　　Checksum: 0xbc7b [validation disabled]
　　数据为TFTP报文
　　（5）TFTP –i 172.18.3.188 PUT f2.txt的第二个UDP报文：
　　0b410d1d000c8806

　　源端口：0b 41
　　Source Port: 2881 (2881)
　　目的端口：0d 1d
　　Destination Port: 3357 (3357)
　　报文长度：00 0c
　　Length: 12
　　校验和：88 06
　　Checksum: 0x8806 [validation disabled]
　　数据为TFTP报文

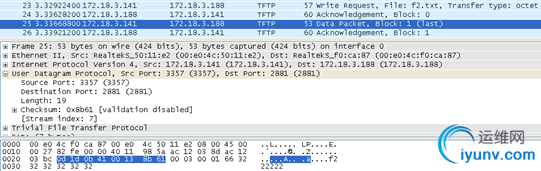

　　（6）TFTP –i 172.18.3.188 PUT f2.txt的第三个UDP报文：
　　0d1d0b4100138b61

　　源端口：0d 1d
　　Source Port: 3357 (3357)
　　目的端口：0b 41
　　Destination Port: 2881 (2881)
　　报文长度：00 13
　　Length: 19
　　校验和：8b 61
　　Checksum: 0x8b61 [validation disabled]
　　数据为TFTP报文
　　（7）TFTP –i 172.18.3.188 PUT f2.txt的第四个UDP报文：
　　0b410d1d000c8805

　　源端口：0b 41
　　Source Port: 2881 (2881)
　　目的端口：0d 1d
　　Destination Port: 3357 (3357)
　　报文长度：00 0c
　　Length: 12
　　校验和：88 05
　　Checksum: 0x8805 [validation disabled]
　　数据为TFTP报文
　　UDP 报文与TCP 报文有何不同：
　　UDP报文比TCP报文简短，且不用建立连接，TCP是可靠传输协议，UDP是不可靠传输协议。UDP传输速度比TCP快，适用于一些对速度要求高，精确度要求较低的连接。
