SNAT：

跟路由器、防火墙一样，BIG-IP系统提供NAT (Network Address Translation)和SNAT(Secure Network Address Translation)地址转换机制，SNAT地址转换跟Cisco PAT方式类似。如果不启用NAT/SNAT，负载均衡池内部节点将无法访问外部网络，即外部IP可以通过虚拟服务器IP访问负载均衡池节点，但负载均衡池内部节点不能发起对外连接。

NAT和SNAT都可以通过地址转换访问外部网络，不过SNAT不接受外部发起的连接。一个SNAT地址可以对应一个节点地址、多个节点地址或一个VLAN网段。NAT地址与节点地址是一对一的关系。本文仅给出业务与软件常用的SNAT配置步骤。

说明：

SNAT地址可以不是唯一的，比如，SNAT地址可以使用虚拟服务器的IP地址。

配置步骤(1)

在导航面板中选择Local Traffic->SNATs标签，点击“Create”按钮添加SNAT地址。

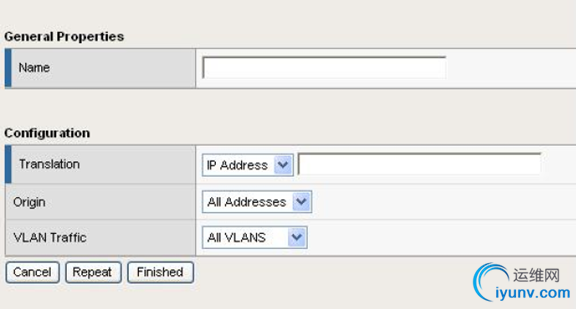

SNAT配置

(2)

在“Name”文本框中输入名称

(3)

在 “Translation”文本框中输入SNAT IP地址，并在“Origin List”的“Origin Address”文本框中输入节点IP地址或在“VLAN Traffic”的下拉框中选择“Enable on”或“Disable on”在VLAN List中选择相应的Vlan，点击“<<”加入“Selected”列表。

(4)

按“Finished”完成添加SNAT IP地址。

(5)

通常我们希望内部节点可以Ping到外部网络，这时我们需要在System>Gernal Properties>Local Traffic>Gernal”中启用“Snat Packet forwarding“。

说明：

如果需要添加外部单独访问内部特定节点IP。由于NAT和SNAT不能共存，可以针对特定节点创建单个节点组成的负载均衡池Pool，服务为“0”，然后创建虚拟服务器VIP，服务也为“0”，将VIP和Pool关联起来，这时候这个VIP就是那台要访问的服务器。

验证SNAT配置

在检查SNAT配置正确性之前，必须确保BIG-IP系统网关已经配置完毕。请在CLI界面用“netstat –nr”命令确定网关信息已经配置完毕：

f5test1:~# netstat -nr

Routing tables

Internet:

Destination Gateway Flags MTU If

default 10.77.88.254 UGS 3400 vlan1

10.76.160.135 10.77.88.254 UGHc 3400 vlan1

10.77.88.192/26 link#7 UC 3400 vlan1

10.77.88.250 0.e0.fc.5.36.78 UHLc 3400 vlan1

10.77.88.254 0.e0.fc.2.5d.f2 UHLc 3400 vlan1

127 127.0.0.1 UGRS 4352 lo0

127.0.0.1 127.0.0.1 UH 4352 lo0

192.168.1 link#6 UC 3400 vlan0

192.168.129 link#8 UC 3400 vlan2

192.168.129.12 link#8 UHLc 3400 vlan2

192.168.129.13 link#8 UHLc 3400 vlan2

192.168.129.16 0.e0.81.3.45.27 UHLc 3400 lo0

f5test1:~#

在BIG-IP系统CLI界面中用TCPDUMP验证SNAT配置。举例，在内部节点（IP:192.168.129.12）中Ping外部IP地址(10.77.220.82)，BIG-IP的Internal VLAN IP为192.168.129.16（对应SNAT地址为10.77.88.213），测试显示如下：

f5test1:~# tcpdump -i external host 10.77.88.213 and icmp

tcpdump: listening on external

11:04:55.085576 10.77.88.213 > 10.77.220.82: icmp: echo request

11:04:55.087803 10.77.220.82 > 10.77.88.213: icmp: echo reply

11:04:55.099550 10.77.88.213 > 10.77.220.82: icmp: echo request

11:04:55.102797 10.77.220.82 > 10.77.88.213: icmp: echo reply

f5test1:~# tcpdump -i internal host 192.168.129.12 and icmp

tcpdump: listening on internal

11:06:02.859518 192.168.129.12 > 10.77.220.82: icmp: echo request

11:06:02.861788 10.77.220.82 > 192.168.129.12: icmp: echo reply

11:06:02.865022 192.168.129.12 > 10.77.220.82: icmp: echo request

11:06:02.866768 10.77.220.82 > 192.168.129.12: icmp: echo reply

如何实时监视BIG-IP的连接状态？

请使用“watch b conn”命令，退出请按“Ctrl + C”，显示示例如下：
