2.2－VLAN间路由

cfsky

2.2－VLAN间路由

    第一代LAN间的通信：
    不支持VLAN的交换机：由一个路由器和几个交换机组成，每个交换机的所有端口都同属于一个网段/LAN；在路由器上有几个网段就有几个与之相对应的直链链路；在那个时代还没有VLAN这种技术；
    缺点：交换机的所有端口都同属于一个LAN，一个LAN就需要一个路由器端口→导致建网成本很髙；
    优点：易于理解便于实施。

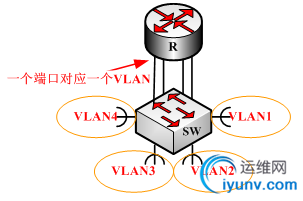

    第二代VLAN间的数据通信：
    在这个时代出现了能够支持VLAN的交换机，在路由器和交换机之间的链路，以及交换机的那个端口，都是是完全属于所对应的那个VLAN的；
    缺点：路由器还是一个端口对应一个VLAN,成本还是很髙；

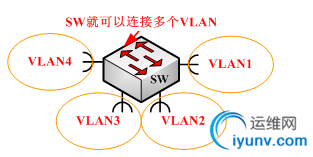

    优点：将原来的一个LAN对应一个交换机减少到只需要一台交换机（端口数目足够的话）→大大降低成本。


    第三代VLAN间的数据通信:

    单臂路由(Router On Astick)：在这个时代出现了Trunk技术：在一条物理介质上(网线/光纤)传输多个vlan的信息！是目前的主流。
实现：通过在路由器接口中创建子接口如e0.10和e0.20分别对应vlan10与vlan20。
优点：减少了路由和交换机连接的接口，减少了成本。
缺点：在路由器查询路由表；交换机与路由器之间的TRUNK链路，都可能构成网络性能瓶颈。



独臂路由：

step1:在所有的交换机上，传见VLAN10/VLAN20

STEP2: 把相应接口，划入相应的VLAN中。

STEP3:在交换机与路由器间的链路，也要配置TRUNK
3-1:交换机端：
sw2(config)#inter fa 0/5
switchport mode trunk ----2950上做，因为2950不支持802.1q
如果支持802.1q
那么→
switchport trunk encapsulation dot1q
switchport mode trunk

3-2：路由器端：
R5#
IN E 0/0 (主接口)
no ip add
no shut

int e 0/0.10
encap dot1q 10(vlan10)明确指定为VLAN10服务
ip add 192.168.10.100 255.255.255.0

int e 0/0.20
encap dot1q 20(vlan20)
ip add 192.168.20.100 255.255.255.0

step 4:在R5上，检查直连路由：
r5#show ip route
c    192.168.10.0/24 is directly connected, ethernet0/0.10
c    192.168.20.0/24 is directly connected, ethernet0/0.20


如果switch与switch间用isl，路由与switch间用dot1q，那么PC PING路由是可以
通的，因为switch与switch间的ISL只影响switch间通讯，同样的router与switch
之间的dot1q也只影响路由器与交换机的那段通讯。

step5:交换机之间的trunk:
sw1:
int fa 0/11
switchport trunk encap dot1q
switchport mode trunk

int fa 0/1
switchport access vlan 10
int fa 0/3
switchport access vlan 20

sw2:
int fa 0/12
switchport trunk encap dot1q
switchport mode trunk

int fa 0/2
switchport access vlan 10
int fa 0/4
switchport access vlan 20

检查trunk链路：
show interfaces trunk
Port        Mode         Encapsulation  Status        Native vlan
Fa0/11      desirable    n-802.1q       trunking      1
Fa0/12      desirable    n-802.1q       trunking      1
Fa0/24      on           802.1q         trunking      1

step6:
所有VLAN10中的用户，都以E0/0.10为网关：
PC1: ip default-gateway 192.168.10.100
pc2: ip default-gateway 192.168.10.100
pc3: ip default-gateway 192.168.20.100
pc4: ip default-gateway 192.168.20.100


pc1/2#ping 192.168.10.100
pc3/4#ping 192.168.20.100

trunk和vlan间通讯是没有关系的，vlan间通讯是靠路由的，这里只是通过
物理介质走trunk实现。

step7:跨VLAN/IP网段的通信：



  第四代VLAN间的数据通信:(process switching)--被淘汰技术
    三层交换(Layer 3 Switch)：将简化的路由器和交换机合二为一成为带有路由功能的交换机(l3 sw)；

多次路由，多次交换

其实路由器做trunk的时候并没有启动路由协议，所以L3交换机不需要做到标准路由器的所有功能，费用能降低。
    缺点：受限于内置路由器的CPU查询路由表的能力；每次路由多层交换效率相对低下；
    优点：性能更高，不用trunk而用PCB集成的告诉总线。
          另外，不再需要外置路由器→大大降低成本。





第四代--使用L3交换机，作VLAN间路由：（内部路由器）
step1:
sw1#ip routing
show ip route 发现里面可以跑很多路由协议，功能非常强大，因为是3560交换机
sh run--发现默认有vlan1，可以通过vlan1 ip 网管。

step2:
vlan 10
ip add 192.168.10.100 255.255.255.0
vlan 20
ip add 192.168.20.100 255.255.255.0

show ip route
无需配置trunk口或者封装协议

step3:所有VLAN10/20的用户，都指定本VLAN接口作为网关：192.168.10(20).100。
网关为虚拟接口，PING的时候后先送到网关，然后查路由表，然后再送到另一个VLAN
的网关，然后再从交换机下来。
pc*#clear arp-cache
ping 192.168.10.* !!!!!

    第五代VLAN间的数据通信:(fast switching)--也是被淘汰技术
    多层交换(Multilayer switching)：一次路由,多次交换；默认的，只查一次路由表，效率高；
    流掩码(Netflow mask)记录了源IP/PORT、目标IP/port和协议号。
第一次访问需要查路由表，后续的包不需要查询路由表，而是在二层形成cache，后面的包如果匹配的话就进行直接交换，
所以叫做一次路由，多次交换。
    缺点：
1：还是需要查询路由表。
2：cache不能开太多。（IP都是/32的主机路由）
组合是在太多，cache记录不完。
3：基于Traffic/流。
必须之前有流量，否则不会有记录，所以叫基于Traffic。

    第六代VLAN间的数据通信:
    基于CEF（CISCO私有协议）的多层交换(Cisco Express Forwarding Multilayer switching)：没有路由,直接多次交换；
    转发信息数据库FIB（转发信息数据库）、邻接关系、流掩码；可以用SW3560(c)#ip cef或者#sh ip cef查看。
无需路由，多次交换。（基于拓扑）
sw3550(config)#ip cef（全局的所有接口启动CEF) 3550不能用，3560不需要用
sw3550(config)#ip cef distributed（全局的所有接口启动分布式CEF）3560用
sw3550(config)#int vlan 10
sw3550(config-if)#ip route-cache cef（接口级别的CEF控制）
show ip cef 查看转发信息库，如：show ip cef 192.168.10.1/32可以查看很多详细信息。
show adjacency 查看邻居表
show ip route 事实上不需要路由表


多层交换机上的接口分类：交换机端口port /路由接口interface --一把这么叫，但不是定论。
    交换端口（switch ports）:
    交换端口是2层的物理端口，一般分为两种：

    access port：一般是连接主机/电脑/服务器
sw3(config-if)#switchport mode access
只能属于一个VLAN；在access port传输的数据包是不携带vlan tag标记的标准以太帧；

    trunk port：在两个交换机之间一定是trunk！在做单臂路由的链路上路由器和交换机之间也是trunk；trunk可以传输多个VLAN的信息并且依靠tag标识位携带的VLAN-ID来标识数据帧。

ISL header 26 byters:DA-TYPE-USER-SA-LEN-AAAA03-HSA-VLAN-BPDU-INDX-RES

一个数据怎么知道要去什么VLAN就靠ISL包头的“VLAN”信息，15bit，可以支持更多VLAN，但效率也比DOT1Q低，因为每个包除了多增加26个字节的包头还多了4个字节的校验信息。因为这个，ISL会被802.1q淘汰。--注意，是私有的，而DOT1Q是业界标准.

802.1q tag 总共4个字节：ETHERTYPE(0x8100）－PRI-VLAN ID      12bit，默认支持4096个vlan，但是实际上没有交换机能上那么多。


    路由接口（routed ports）:
    分为两类：
    真实接口A：路由器接口和L3-SW关闭交换能力的接口（in fa0/1 →no switchport相当于做为路由接口 →ip add ……）；
    虚拟接口B：子接口、VLAN port和Loopback等；
int vlan10
ip add ....


VTP:(VLAN TRUNK PROTOCOL)
是cisco私有的协议（GVRP）
VTP信息，只能在TRUNK链路上传递。--除了这个，和VLAN没有别的任何关系。

VTP目的：
提高VLAN网络的配置效率，减少网络配置的工作量：
VTP用于通告、同步VLAN的配置信息，简化关于VLAN的配置。

提醒：
VTP不能用于：将端口放入某个VLAN的操作--但可以把所有VLAN信息自动同步到所有交换机上。（IF# SWITCHPORT ACCESS VLAN 10)
（这需要在每个交换机上单独配置）

VTP MODE:
VTP的SERVER/CLIENT的相同点：
都可以转发VTP通告信息，而且都会向最新版本的VTP信息同步。
不同点：
SERVER:默认模式：可以创建/修改/删除VLAN，可以保存这些信息在NVRAN中。（VLAN.DAT)
client：不能创建/修改/删除VLAN，不能保存这些信息在NVRAN中。

VTP信息是触发更新，或者每5分钟周期性通告一次。

LAB:VTP
step0:确认Trunk链路已经成功建立：
show int trunk

step1:确定一个相同的VTP域名:
sw1/2: vtp domain CCNP

step2:确定server/client端：
sw1(config)#vtp mode server
sw2(config)#vtp mode client

show vtp status(查看VTP信息--VTP的信息，是无法通过SHOW RUN查看到的，因为sh run是看config.dat的信息的，而vlan信息存在vlan.dat。）

step3:观察vlan信息的同步：vlan添加，修改，删除。
vlan 100
show vtp status->看到版本号增加。configuration revision +

step4:VTP修剪(pruning)
vtp server:
sw1(config)#vtp pruning
对于没有用户的VLAN信息就不会发送到其他交换机，节省带宽和交换机处理开销。
VLAN信息不传递不代表就没有了这个VLAN，只是不发到别的交换机而已。

step5：VTP安全：
所有交换机：
sw1/2(config)#vtp password 123

sho vtp password才能看到password。
----------------------------------------------------------------------------

   LAB1：单臂路由(Router On Astick)：
    STEP1：确认交换机之间的Trunk链路：
    SW3是一个3550交换机；在SW3的fa0/21、f0/9和f0/5上：(c)#in fa0/21 →switchport trunk encapsulation dot1q →switchport mode trunk ；
    SW1/SW2是SW2950只支持802.1q！同样配置Trunk；
    完成后在SW3用#sh in trunk查看Trunk链路的建立；
    STEP2：在R5上为各个VLAN构建子接口并配置Trunk：
    in e0/0 →no sh →in e0/0.10 →en dot1q 10 →ip add 192.168.10.100 255.255.255.0 →in e0/0.20 →en dot1q 20 →ip add 192.168.20.100 255.255.255.0 ；然后配置Trunk；
    STEP3：在R5上查看直链路由：
    在R2610上#sh ip ro会看到两条直连路由；
    STEP4：把各个交换机的相应接口放进对应VLAN：
    在3个交换机上配置vlan10/20；完成后用#sh ip brief观察VLAN内通信和VLAN间通信；
    STEP5：关闭两个子接口的代理ARP功能：
    否则自己就通了：in e0/0.10 →no ip proxy-arp →in e0/0.20 →no ip proxy-arp ；
    STEP6：在各个PC上指定对应的子接口为网关：
    在四个PC上：(c)#ip default-gateway 子接口IP →这样就完成了单臂路由。


----------------------------------------------------------------------------

   LAB2：三层交换(Layer 3 Switch)：
    STEP1：确认交换机之间的Trunk链路：
    同上一个实验；
    STEP2：在SW3上为各个VLAN构建虚拟接口并配置Trunk：
    SW3是一个3550交换机拥有路由功能，因此可以去除R5使用SW3进行VLAN间路由：in v10 →ip add 192.168.10.10 255.255.255.0 →no ip proxy-arp →in v20 →ip add 192.168.20.20 255.255.255.0 →no ip proxy-arp ；然后配置Trunk；
    STEP3：把各个交换机的相应接口放进对应VLAN：
    在3个交换机上配置vlan10/20；完成后观察VLAN内通信和VLAN间通信；
    STEP4：在各个PC上指定对应的子接口为网关：
    在四个PC上：(c)#ip default-gateway VL接口IP 然后就实现了VLAN间通信；注意此时需要清下ARP表#clear arp-cache，否则MAC会封装失败；还有需要在SW3上启动路由功能(c)#ip routing才能看到路由表！
