华为ensp模拟某公司网络架构及配置详解

dengwen3

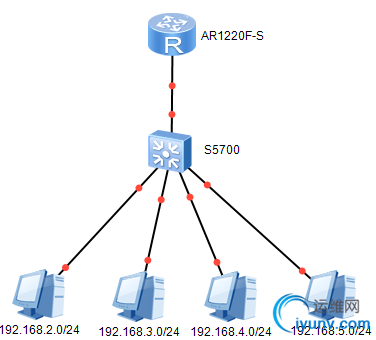

　　1.先晒下架构图，二层设备省略。。。。。

　　2.下面开始具体配置详解
　　2.1.从路由器开始配置，先用远程工具远程AR1220F-S路由，secureCRT ,putty,xshell任选其中一个均可，功能大同小异，怎么连接我这里就不写了。
　　<AR1220F-S>system-view
　　Enter system view, return user view with Ctrl+Z.
　　[AR1220F-S]vlan 6　　#创建编号6的vlan
　　[AR1220F-S-vlan6]quit
　　[AR1220F-S]dis vlan brief 　　#目测vlan6创建成功
U:Up;D:Down;TG:Tagged;UT:Untagged;
　　VID  Name             Status  Ports
--------------------------------------------------------------------------------
1                     enable  UT: Eth0/0/0(D) Eth0/0/1(D) Eth0/0/2(D)
                                  Eth0/0/3(D) Eth0/0/4(D) Eth0/0/5(D)
                                  Eth0/0/6(D) Eth0/0/7(D)
6                     enable
